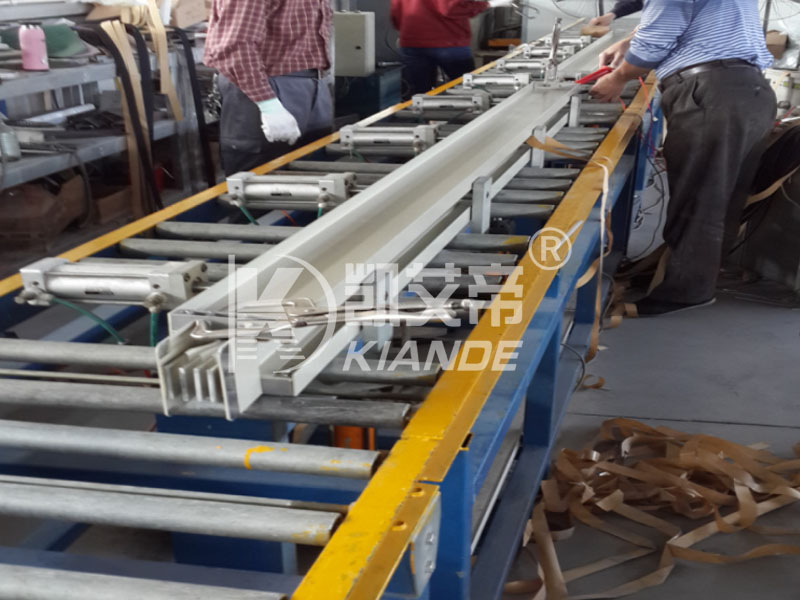

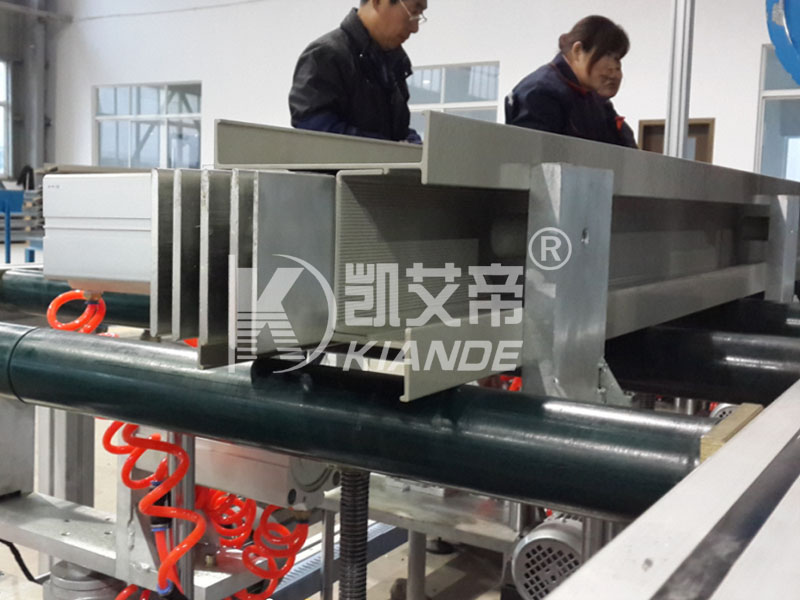

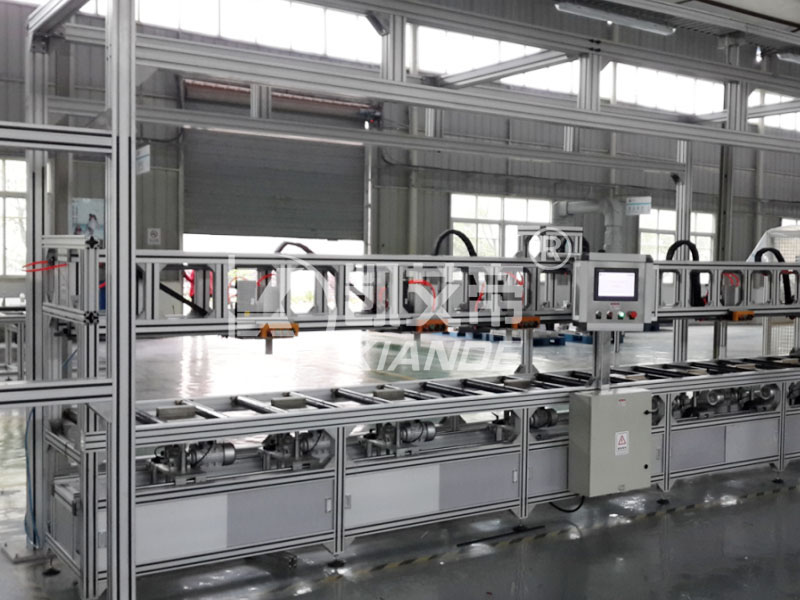

La machine d'assemblage manuel est composée de trois parties, une station de pré-assemblage, une station de rivetage et une station d'assemblage d'accessoires. Il s'applique à deux types de jeux de barres : le type à deux pièces et le type à quatre pièces. La fonction principale de cette machine est de fixer le conducteur du jeu de barres pour faciliter le rivetage. Toutes les opérations telles que la rotation, le rivetage, etc. seront effectuées manuellement.

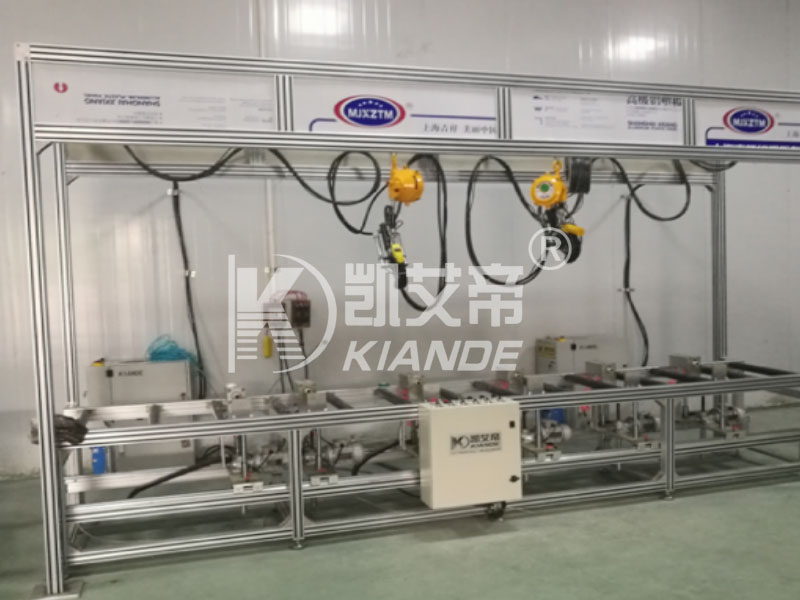

La machine d'assemblage manuel prend en charge l'assemblage et le jointage des barres omnibus au rythme de l'opérateur. Sa configuration publiée combine un montage manuel avec un outillage électrique, un serrage mécanique ou hydraulique et une commande à pédale ou à bouton-poussoir. La plateforme d'assemblage originale utilise des postes de pré-assemblage, de rivetage et de montage d'accessoires pour jeux de barres en deux et quatre pièces. Cette disposition maintient le conducteur soutenu pendant que les opérateurs effectuent les opérations d'assemblage requises. |  Image officielle du produit Kiande Electric |
La page actuelle utilise KD-Manual-Assembly-Machine, tandis que son récit nomme également la plate-forme KD-SDX/2(4)-6(4.5). Confirmez le modèle commandé et la portée de l'outillage. Des descriptions de temps de cycle contradictoires ne sont pas utilisées comme garantie de performances.
| Spécification | des paramètres |
|---|---|
| Modèle/identifiant publié Fonction | KD-Manuel-Assemblage-Machine ; Plateforme KD-SDX/2(4)-6(4.5) en narration |
| Plage | Assemblage et jointage manuels des jeux de barres |
| de longueur de barre omnibus | 300mm – 6000mm |
| Type de poste de travail | Fixation manuelle + outillage électrique |
| Méthode de serrage | Pince mécanique / hydraulique |
| Plage de couple | Configurable par spécification de joint |
| Contrôle | Pédale / bouton poussoir |
| Alimentation | 380 ~ 415 VCA 50 ~ 60 Hz |
| Alimentation pneumatique | 0,5 – 0,7 MPa |
| Mode de fonctionnement | Assemblage au rythme de l'opérateur |
Assemblage au rythme de l'opérateurLes opérateurs contrôlent la séquence et le calendrier d'assemblage plutôt que de suivre un cycle automatique fixe. | Choix de serrageLes dispositions de serrage mécaniques et hydrauliques sont répertoriées sur la page produit actuelle. | Outils d'assemblage motorisésLe poste de travail associe un dispositif de positionnement manuel à un outillage électrique. |
Couple spécifique à l'articulationLa plage de couple publiée est configurable selon les spécifications du joint. | Couverture de longueurLe tableau des spécifications actuel répertorie une plage de longueurs de jeu de barres comprise entre 300 mm et 6 000 mm. | Options de contrôleL'actionnement par pédale et par bouton-poussoir est disponible dans la configuration publiée. |
FonctionsAssemblage au rythme de l'opérateur — Les opérateurs contrôlent la séquence et le calendrier d'assemblage plutôt que de suivre un cycle automatique fixe. Choix de serrage — Les dispositions de serrage mécaniques et hydrauliques sont répertoriées sur la page produit actuelle. Outils de jointage motorisés — Le poste de travail associe un dispositif de positionnement manuel à un outillage électrique. | Principe de fonctionnement
|
Jeux de barres en deux partiesAssemblage manuel de la structure du jeu de barres en deux parties décrit sur la page d'origine. | Structures en quatre piècesJonction supportée par un luminaire pour l'agencement de jeux de barres en quatre parties. | Installation des accessoiresUn poste de travail dédié aux essayages après l'opération de rivetage. |
Précisez la section du jeu de barres et si un serrage mécanique ou hydraulique est nécessaire.
Identifiez la fixation, le couple de serrage du joint et la méthode d’actionnement préférée.
Discutez des longueurs et de la séquence des stations de pré-assemblage, d'assemblage et d'accessoires.
Contrôles d'acceptation recommandés pour la machine d'assemblage manuel :
Ajustement par serrageVérifiez que le luminaire maintient le jeu de barres réel sans obstruer la position de jonction. | Réglage des articulationsVérifiez le couple et l'outillage sélectionnés par rapport au dessin de production. | Accès opérateurExaminez les mouvements et l’accès autour d’une longue section représentative. |
Expérience en ligne manuelleKiande répertorie les équipements de production de jeux de barres manuels parmi ses activités de fabrication et de personnalisation. | Assemblage et accessoiresSa gamme de produits officielle couvre à la fois les équipements de production et les accessoires de jeux de barres. | Départements d'ingénierieL'entreprise identifie les départements de conception technique, de production et après-vente sur son site Internet. |
La disposition en trois étapes sépare la préparation, le rivetage et le montage des accessoires.
Les choix de serrage et d’actionnement peuvent être discutés en fonction du joint de jeu de barres spécifique.
Le fabricant fournit également des lignes semi-automatiques et automatiques pour différents plans de production.

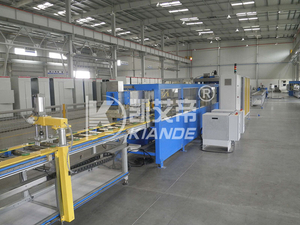

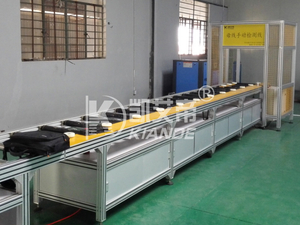

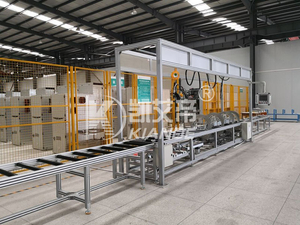

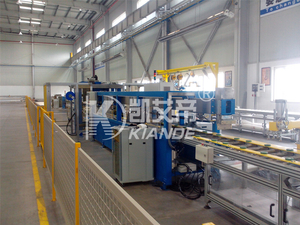

Équipement associé à la planification de l'assemblage manuel : Ligne d'assemblage semi-automatique, Ligne d'assemblage automatique de jeux de barres , Ligne d'inspection manuelle.
Fabrication de canalisations préfabriquées
Opérations d'assemblage de barres blindées
Fabrication électrique
Suzhou Kiande Electric Co.,Ltd. développe des équipements pour la fabrication électrique. Sa gamme comprend des lignes d'assemblage manuelles, des machines d'inspection et des accessoires pour jeux de barres. La société a son siège social à Suzhou et son centre de fabrication à Zhenjiang. |  Scène d'usine publiée sur le site officiel de Kiande |
Fournir les dimensions de la section, les détails des fixations et les opérations manuelles requises.
Identifiez les luminaires, les outils électriques et les accessoires dans le devis détaillé.
Utilisez des pièces représentatives pour discuter des exigences d’accès aux pinces et d’assemblage.
Le site Web officiel de Kiande affiche un document de brevet d'invention pour l'équipement de traitement des conduites de bus. Il s'agit d'un document technologique de l'entreprise. Il n'établit pas la conformité CE ni la certification ISO actuelle pour chaque configuration de produit. |  Document de brevet d'invention publié par l'entreprise |
Le tableau actuel répertorie 300 mm à 6 000 mm. La description précédente de la plate-forme identifie également un maximum de 6 000 mm ; confirmer la disposition des luminaires pour les sections les plus courtes.
Son mode de travail est l'assemblage au rythme de l'opérateur. La plate-forme originale KD-SDX/2(4)-6(4.5) décrit le rivetage manuel et la rotation manuelle.
Les deux structures sont décrites pour la plateforme KD-SDX/2(4)-6(4.5). Adaptez les dispositifs de levage et la disposition des pinces à la structure prévue.
Le tableau KD-Manual-Assembly-Machine répertorie le serrage mécanique ou hydraulique. La sélection finale dépend de la géométrie du joint et du jeu de barres.
Le tableau actuel spécifie 380~415VAC à 50~60Hz et une alimentation pneumatique de 0,5 à 0,7MPa.
Aucun cycle fixe ne s’applique à chaque configuration. Le tableau KD-Manual-Assembly-Machine actuel identifie un mode au rythme de l'opérateur, donc l'outillage, la taille des sections et l'utilisation de la station doivent être revus.
