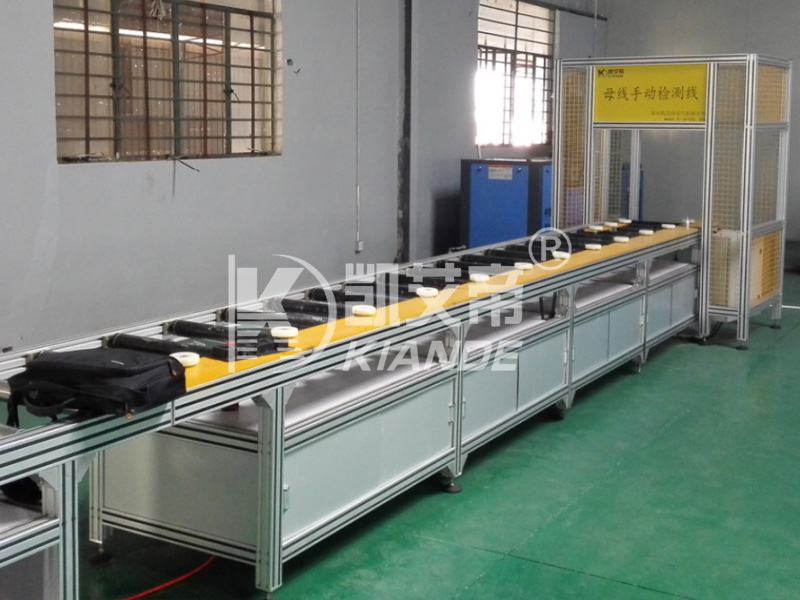

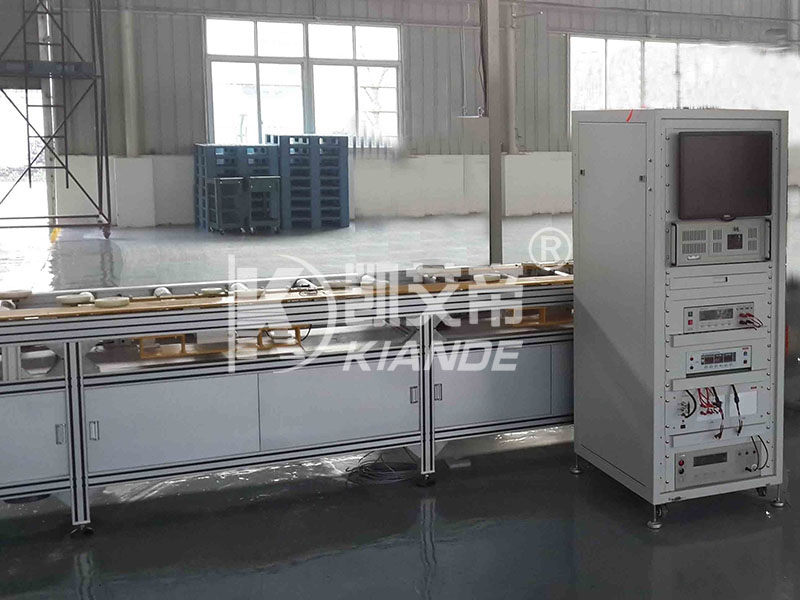

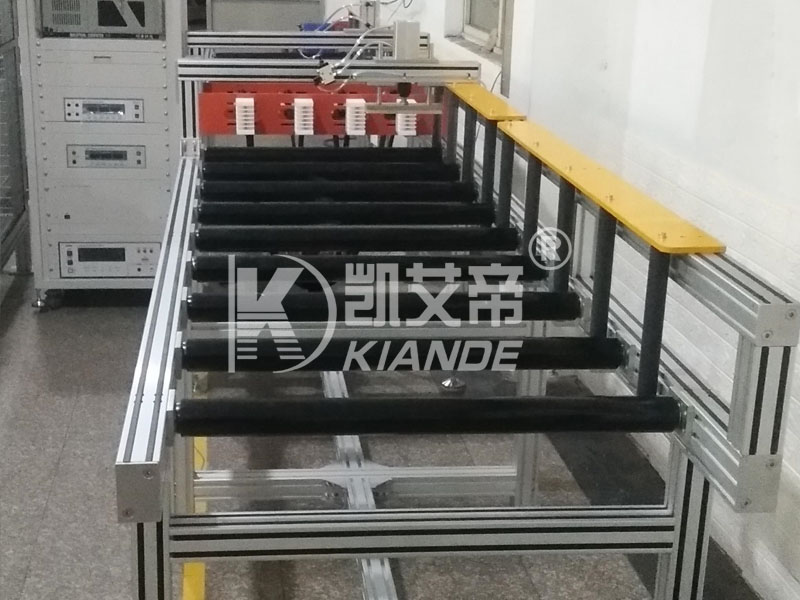

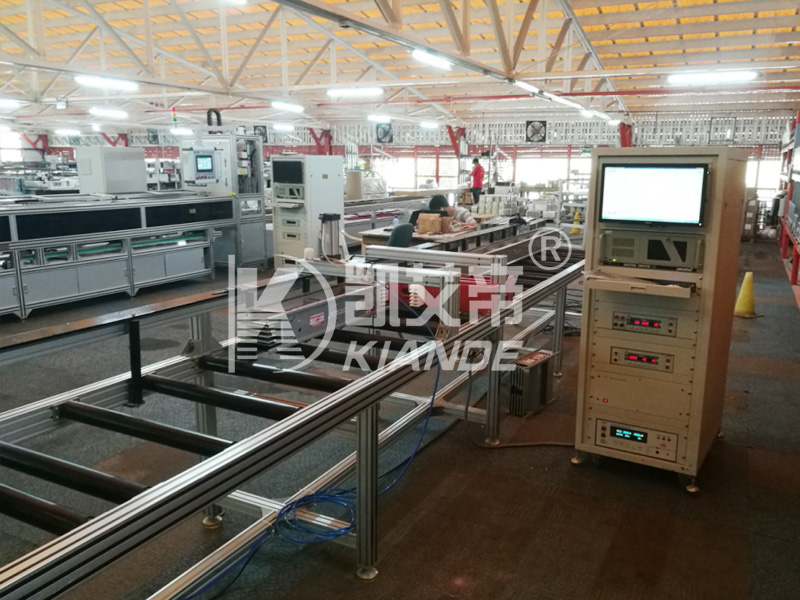

La machine d'inspection manuelle est principalement utilisée pour inspecter les barres omnibus droites courtes, les barres omnibus coudées, les barres omnibus terminales, etc. Elle est composée de deux parties : le positionnement du luminaire et les instruments d'inspection principaux. La partie de positionnement du luminaire est actionnée manuellement tandis que les instruments d'inspection testeront le jeu de barres et généreront automatiquement le rapport.
La ligne d'inspection manuelle KD-JCX/M-6 combine le positionnement manuel des luminaires et les tests électriques automatiques. Il est destiné aux sections droites courtes, aux barres omnibus coudées, aux barres omnibus terminales et autres géométries irrégulières. Les instruments d'inspection testent le jeu de barres positionné et génèrent automatiquement un rapport. L'impression de codes-barres et de rapports en option prend en charge l'identification et la sortie d'enregistrement sans modifier la méthode de positionnement manuel. |  Image officielle du produit Kiande Electric |
| Spécification | des paramètres |
|---|---|
| Modèle/identifiant publié | KD-JCX/M-6 |
| Hauteur de la barre omnibus | 100 mm – 650 mm |
| Longueur de la barre | 500mm – 3000mm |
| omnibus Type de barre omnibus approprié | Jeu de barres irrégulier |
| Type de position | Unilatéral |
| Système d'impression | Impression de code à barres / rapport (en option) |
| Test de tenue à haute tension Test | 0 – 5 000 V |
| d'isolation Test | 1 – 1 000 V |
| de mise à la terre | 0 – 25 A |
| Dimension de l'équipement | 380 ~ 415 VCA 50 ~ 60 Hz 3 kW |
| électrique | L6200mm × L800mm × H800mm |
Prise en charge des sections irrégulièresL'application publiée comprend des barres omnibus courtes, droites, coudées et terminales. | Positionnement unilatéralLes opérateurs positionnent la pièce à l'aide de la disposition de fixation unilatérale. | Résister aux testsLa plage de test de résistance aux hautes tensions est de 0 à 5 000 V. |
Mesure d'isolationLa plage de test d'isolation est de 1 à 1 000 V. | Test de mise à la terreLa plage de courant de test de mise à la terre indiquée est de 0 à 25 A. | Dossiers imprimés facultatifsL'impression de codes-barres et l'impression de rapports sont facultatives, comme indiqué dans le tableau source. |
FonctionsSupport de section irrégulière — L'application publiée comprend des barres omnibus courtes droites, coudées et terminales. Positionnement unilatéral — Les opérateurs positionnent la pièce à l'aide de la disposition unilatérale des fixations. Tests de tenue — La plage de test de tenue aux hautes tensions est comprise entre 0 et 5 000 V. | Principe de fonctionnement
|
Inspection des barres omnibus coudéesTests électriques des sections coudées nécessitant un positionnement manuel. | Test des sections de bornesInspection des jeux de barres terminaux avant la prochaine étape de production. | Sections droites courtesTest de barres omnibus droites courtes dans la plage de longueurs publiée. |
Fournir des dessins de coudes, de bornes ou de sections courtes pour la révision du positionnement.
Définissez la tension, le courant et la procédure de test requis dans les plages d'instruments répertoriées.
Spécifiez si l'impression de codes-barres, l'impression de rapports ou les deux sont requises.
Contrôles d'acceptation recommandés pour la ligne d'inspection manuelle :
Couverture des luminairesConfirmez le positionnement sécurisé pour une section irrégulière représentative. | Paramètres des instrumentsVérifiez les paramètres de tenue, d'isolation et de mise à la terre sélectionnés par rapport au plan de test. | Vérification du rapportComparez l'enregistrement généré et l'impression facultative avec le format d'inspection requis. |
Équipement d'inspection dédiéLes machines d'inspection des jeux de barres manuelles et automatiques apparaissent toutes deux dans la gamme officielle de Kiande. | Couverture pertinente des jeux de barresCe modèle est décrit spécifiquement pour les sections courtes droites, coudées et terminales. | Tests et concentration sur les donnéesL'activité déclarée de la société comprend la production intelligente et l'analyse de données pour la fabrication électrique. |
Le positionnement manuel gère la géométrie tandis que les instruments effectuent des tests automatiquement.
Les trois gammes électriques publiées aident les acheteurs à comparer la station avec leur plan d'inspection.
Kiande fournit le matériel d'assemblage ainsi que le poste d'inspection utilisé après l'assemblage.
Autres stations à comparer dans le cadre du flux de travail d'inspection : Machine d'assemblage manuelle , Ligne d'assemblage semi-automatique , Ligne d'assemblage de jeux de barres automatique.
Inspection de la qualité des barres blindées
Production de canalisations préfabriquées
Fabrication d'équipements électriques
Le profil officiel de l'entreprise Kiande répertorie les machines d'inspection manuelles dans le cadre de sa gamme d'équipements de production de jeux de barres. Suzhou Kiande Electric Co.,Ltd. a son siège à Suzhou, avec un centre de fabrication à Zhenjiang et des départements de conception, de production et de service. |  Scène d'usine publiée sur le site officiel de Kiande |
Soumettre les dessins de hauteur, de longueur et de borne ou de coude.
Indiquez les exigences des tests électriques et le format d’impression.
Discutez de l’inspection d’une section de conduit de bus représentative avant de fixer la portée de l’équipement.
Le site Web officiel de Kiande affiche un document de brevet d'invention pour l'équipement de traitement des conduites de bus. Il s'agit d'un document technologique de l'entreprise. Il n'établit pas la conformité CE ni la certification ISO actuelle pour chaque configuration de produit. |  Document de brevet d'invention publié par l'entreprise |
KD-JCX/M-6 répertorie une plage de hauteurs de 100 mm à 650 mm et une plage de longueurs de 500 mm à 3 000 mm. La géométrie irrégulière doit également convenir au luminaire.
Le luminaire KD-JCX/M-6 est positionné manuellement. Les principaux instruments d'inspection effectuent les tests et génèrent automatiquement le rapport.
La plage de résistance aux hautes tensions du KD-JCX/M-6 est comprise entre 0 et 5 000 V. Il s'agit d'une gamme d'équipements ; il ne définit pas la tension d'essai requise pour chaque jeu de barres.
Sa plage de test de mise à la terre est de 0 à 25 A. Les critères de réglage et d'acceptation requis doivent suivre la procédure d'inspection des jeux de barres.
Le tableau KD-JCX/M-6 identifie l'impression de codes-barres et l'impression de rapports comme facultatives. Répertoriez la disposition de sortie sélectionnée dans la portée de l'équipement.
Les dimensions de l'équipement publiées sont L6 200 mm × L800 mm × H800 mm. L’accès opérationnel et les autorisations de service doivent être considérés séparément.
KD-JCX/M-6 est répertorié à 380~415VAC, 50~60Hz et 3kW. Faites correspondre l’alimentation du site à la configuration électrique confirmée.
