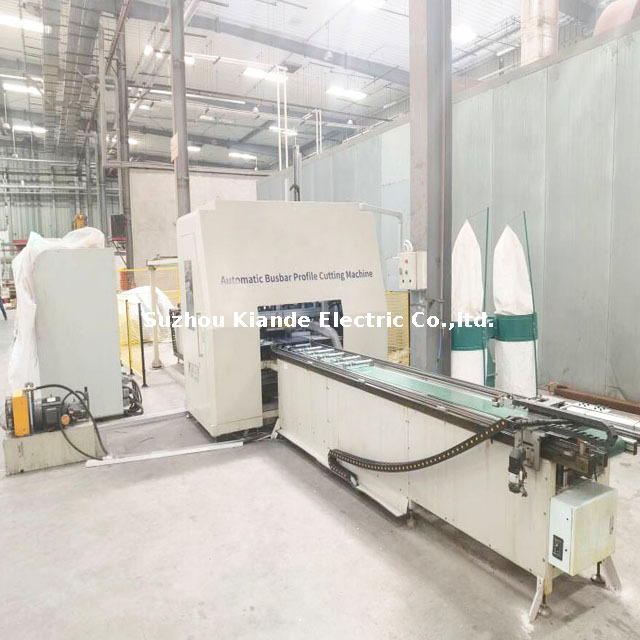

Machine de traitement de profils de barres omnibus, l'opérateur saisira des valeurs telles que la longueur, la largeur, la position des trous, la quantité, etc. pour lancer des procédures de travail automatiques, notamment la coupe des extrémités, le poinçonnage, etc.
1 profil de jeu de barres de traitement multifonctionnel ;
2 Économiser du travail et maximiser la matière première.
Précision et efficacité pour la fabrication de jeux de barres industriels

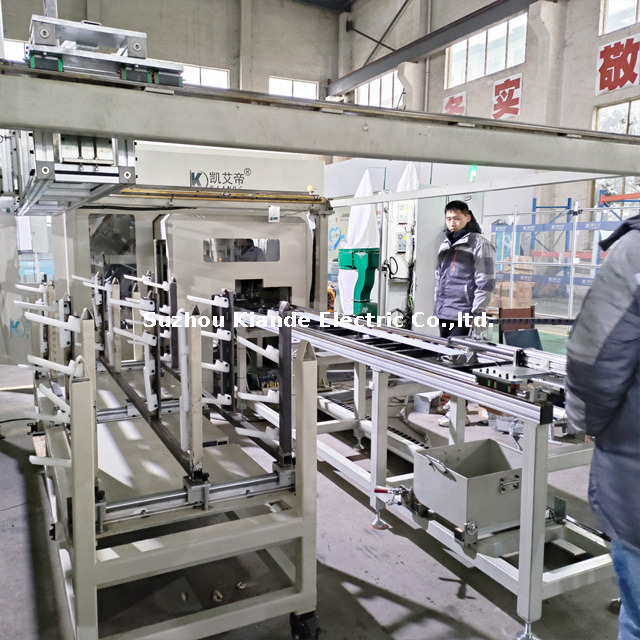

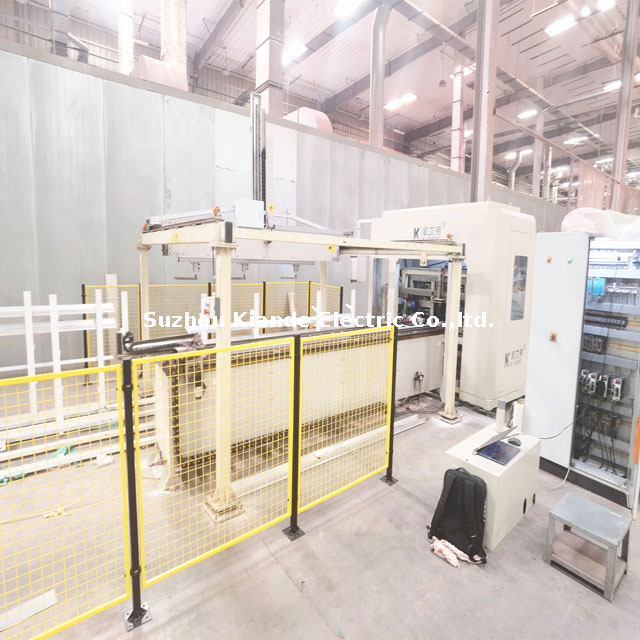

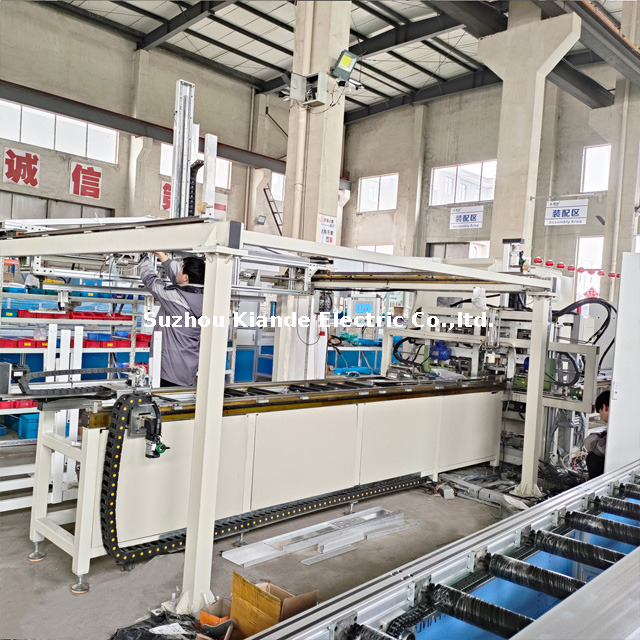

La machine de traitement de profilés en aluminium est une solution de découpe de haute précision spécialement conçue pour les profilés en aluminium utilisés dans les lignes de production de jeux de barres . Conçu pour offrir des performances constantes, ce système de coupe à double tête prend en charge les coupes rapides, précises et inclinées nécessaires à la production de boîtiers et de boîtiers de jeux de barres rigides.
Que vous coupiez des rails structurels en aluminium, des profilés de montage ou des enveloppes de protection pour des systèmes de conduits de bus, cette machine garantit une précision reproductible et une intégration transparente avec les lignes d'assemblage de jeux de barres automatisées.
Principales fonctionnalités
Coupe de précision à double tête
La configuration indépendante à double tête permet des coupes d'angle simultanées de 45° et 90°, éliminant le besoin de repositionnement et de réglages manuels.
Optimisé pour les profilés industriels en aluminium utilisés dans les systèmes de goulottes préfabriquées BT et MT.

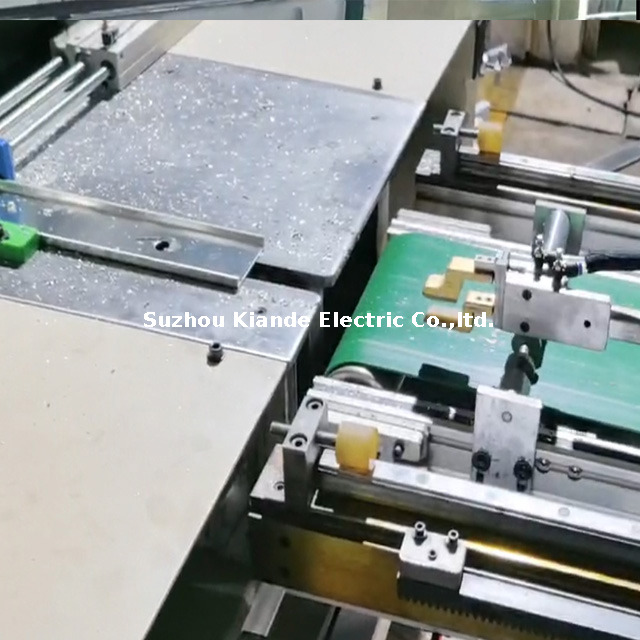

Positionnement intelligent piloté par servo
Équipé d' un servomoteur et de mécanismes à vis à billes pour un positionnement très précis du profil.
Prend en charge la compensation automatique de la longueur et l’alimentation du matériau à grande vitesse pour des opérations continues.
Assemblage de lame robuste
Utilise des lames de scie à pointe de carbure (jusqu'à 500 mm) pour offrir des bords propres et sans bavures.
La vitesse de coupe et la course réglables aident à prévenir la déformation du profil lors de la production en série.
Système de contrôle convivial
Panneau IHM à écran tactile pour un fonctionnement intuitif et une configuration rapide des paramètres d'angle ou de longueur.
Stocke plusieurs programmes prédéfinis pour le traitement par lots sur les boîtiers de jeux de barres en aluminium.
Applications dans la fabrication de jeux de barres
Cette machine est optimisée pour :
Découpe des profilés d'enveloppe de jeu de barres en aluminium avant poinçonnage et assemblage.
Façonnage de cadres de support et de rails de guidage dans les lignes de canalisations préfabriquées.
Prédécoupe à haut débit avant perçage CNC ou emballage isolant.
Son rôle est particulièrement essentiel dans les ateliers modernes de production de jeux de barres, où la précision, la vitesse et l'automatisation sont essentielles pour augmenter la production tout en maintenant la qualité.
Non.
Paramètres
Modèle
KD-XCYTJ-C/A-4.5(6)
Fonction
Poinçonnage vertical
Horizontal
perforation
Forage
Peut être personnalisé
Forcer
Poinçonnage vertical
300KN
Horizontal
perforation
30 KN
Course de l'axe X
3000 mm
Vitesse de l'axe X
0~150 mm/s
Marquage
Code à barres, laser (personnalisé)
Taille du conducteur (aluminium)
Longueur
1200mm~3000mm
Largeur
45mm ~ 220mm
Épaisseur
2,5 mm ~ 5 mm
Largeur maximale
49mm
Hauteur maximale
39mm
Précision de positionnement
±0,3 mm
Précision de positionnement répétitif
±0,5 mm
Puissance de la lame de scie
3 kW
Diamètre de la lame de scie
405mm
Max. Longueur
3000 mm
Min. Longueur
275mm
Max. Force hydraulique
31,5MPa
Pouvoir
380 ~ 415VAC 50 ~ 60Hz 10kW ( personnaliser )
Pourquoi choisir notre machine de traitement de profilés en aluminium ?
Conçu pour les lignes de jeux de barres : configuration sur mesure pour les profilés en aluminium utilisés dans les infrastructures de distribution électrique.
Cadre industriel stable : base anti-vibration pour une coupe à grande vitesse avec un minimum de déviation.
Entretien facile : remplacement facile de la lame, système de lubrification automatique et assistance au diagnostic à distance.
Conformité mondiale : certifié CE et conforme aux normes de sécurité internationales
Modules complémentaires facultatifs
Système de dépoussiérage pour une intégration propre en atelier
Table de chargement et de déchargement automatique des profils
Module d'intégration de données pour les systèmes MES/ERP
Contactez-nous aujourd'hui
Vous cherchez à améliorer votre processus de découpe de profilés en aluminium pour barres omnibus ? Contactez-nous pour un devis détaillé, une démonstration de la machine ou des options de personnalisation en fonction de la configuration de votre ligne de production.
