Machine de jeu de barres CNC de haute précision pour les applications électriques

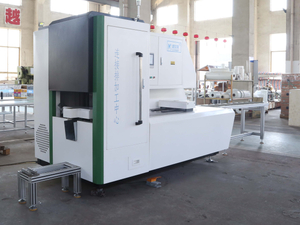

Présentation de la machine à jeux de barres KD-DTYTJ-C/A-4.5(6)

La machine de traitement de barres omnibus CNC KD-DTYTJ-C/A-4.5(6) est une ligne de machines de barres omnibus avancée conçue pour la coupe, le poinçonnage, le pliage et le gaufrage de barres omnibus en cuivre et en aluminium. Cette solution de traitement de jeux de barres de haute précision et à haut rendement est largement utilisée dans la fabrication d'équipements électriques, la production d'appareillages électriques, les systèmes d'alimentation électrique ferroviaire et la distribution d'énergies renouvelables.

En intégrant un contrôle CNC intelligent, il garantit une précision, une automatisation et une efficacité élevées, ce qui en fait un choix essentiel pour la fabrication de jeux de barres industriels.

Fonctions de base de la machine de jeu de barres

1. Coupe

• Equipé d'une lame de scie de puissance 2kW (diamètre 400mm), assurant une coupe précise de jeux de barres de différentes tailles.

• Cohérence dans la taille de coupe des jeux de barres, réduisant les erreurs manuelles.

2. Poinçonnage

• Fournit une pression de poinçonnage de 300 kN, permettant un poinçonnage et un rainurage rapides pour diverses connexions de jeux de barres électriques.

• Convient aux configurations de trous personnalisées, prenant en charge les bornes de jeu de barres, les fentes de montage et les connecteurs d'alimentation.

3. Pliage

• Le système de pliage hydraulique 400 kN prend en charge :

• Largeur de pliage maximale : 300 mm

• Différence maximale de hauteur de flexion : 40 mm

• Permet le traitement de géométries de jeux de barres complexes, notamment les coudes en L, les coudes en U et les formes de jeux de barres multi-angles.

4. Positionnement précis

• Déplacement sur l'axe X : jusqu'à 1 800 mm

• Précision de positionnement : ±0,2 mm

• Précision de positionnement répétée : ±0,05 mm , garantissant une qualité constante sur plusieurs unités de jeu de barres.

5. Marquage intelligent (facultatif)

• Prend en charge la gravure de codes-barres 2D, le marquage de codes QR et l'impression de numéros de série, permettant la traçabilité des produits dans les lignes de production de jeux de barres.

Spécifications des barres omnibus et plage de traitement

• Longueur du jeu de barres : 1 200 mm - 6 000 mm

• Largeur du jeu de barres : 140 mm - 300 mm

• Épaisseur du jeu de barres : 2 mm - 6 mm

• Prend en charge le traitement des barres plates, la fabrication des barres omnibus en cuivre et les profils de barres omnibus personnalisés.

Applications de la machine de jeu de barres CNC

1. Production d’armoires de distribution et d’appareillages de commutation

• Facilite le traitement des composants de jeux de barres standardisés pour les appareillages basse tension et haute tension, améliorant ainsi l'efficacité de la distribution d'énergie.

2. Transformateurs de puissance et systèmes de réseau électrique

• Garantit une fabrication précise des jeux de barres pour la transmission de puissance, offrant des connexions électriques fiables.

3. Énergie renouvelable – Systèmes d’énergie solaire et éolienne

• Prend en charge les outils de jeu de barres personnalisés pour les systèmes d'onduleurs solaires, les solutions de stockage d'énergie par batterie et les sous-stations éoliennes.

4. Alimentation électrique ferroviaire et automatisation industrielle

• Utilisé dans les systèmes d'alimentation électrique de traction ferroviaire et les panneaux d'automatisation industrielle, fournissant une technologie de connexion de jeu de barres efficace.

Avantages du traitement des barres omnibus CNC par rapport aux outils de barres omnibus traditionnels

Par rapport aux outils de jeu de barres manuels ou semi-automatiques, la machine de jeu de barres CNC KD-DTYTJ-C/A-4.5(6) offre :

✅ Haut degré d'automatisation

• Réduit les interventions manuelles, améliore l’efficacité du travail et minimise les erreurs humaines.

✅ Usinage programmable et production flexible

• Bascule facilement entre différentes configurations de jeux de barres, idéal pour la production de masse et les commandes personnalisées.

✅ Précision de traitement supérieure

• Évite les erreurs dimensionnelles, garantissant une fabrication de jeux de barres de haute qualité.

✅ Système d'alimentation stable pour les applications intensives

• Fonctionne sur 380-415 V CA, 50/60 Hz, 10 kW, offrant des performances constantes pour la production de jeux de barres à grande échelle.

Comprendre le principe de fonctionnement du jeu de barres

Le principe de fonctionnement d'une machine de jeu de barres CNC implique le traitement automatisé des métaux via un système à commande numérique. Les étapes comprennent :

1. Alimentation en matériau : des barres omnibus en cuivre ou en aluminium sont chargées dans la machine.

2. Programmation CNC : le système traite les commandes d'entrée pour déterminer les séquences de découpe, de poinçonnage et de pliage.

3. Usinage de précision : la machine exécute un poinçonnage, un cisaillement et un formage de haute précision à l'aide de mécanismes hydrauliques et servocommandés.

4. Inspection finale et marquage : Gravure ou étiquetage pour le contrôle qualité et le suivi de la production.

Pourquoi choisir KD-DTYTJ-C/A-4.5(6) pour la production de jeux de barres ?

Si vous recherchez une ligne de machines de jeux de barres offrant une précision, une automatisation et une polyvalence élevées, la machine de traitement de jeux de barres CNC KD-DTYTJ-C/A-4.5(6) est la solution idéale.

Conçu pour la production de masse et les commandes personnalisées.
Prend en charge les formes de jeux de barres complexes avec une précision CNC.
Réduit les coûts opérationnels et améliore l'efficacité.
Applicable dans plusieurs secteurs : électricité, réseau électrique, automatisation et énergies renouvelables.

Investir dans une machine de traitement de jeux de barres CNC intelligente garantit que votre processus de fabrication de jeux de barres répond aux normes industrielles modernes tout en optimisant la productivité et la fiabilité..

Contactez-nous pour des solutions de machines à barres omnibus

Pour plus de détails sur les machines-outils pour jeux de barres, les principes de fonctionnement et les options de personnalisation, contactez-nous dès aujourd'hui et améliorez vos capacités de traitement de jeux de barres !
