Conçu par Kiandé Électrique, un fabricant et fournisseur de premier plan d'équipements industriels de pointe pour le domaine de la fabrication d'électricité.
Conçu spécifiquement pour répondre aux exigences rigoureuses des environnements de production en vrac.
Consolide plusieurs étapes de fabrication en une empreinte unique et hautement efficace.
Offre une précision exceptionnelle pour des tolérances de fabrication strictes.
Approvisionnement direct auprès de Kiandé Électrique garantit une valeur optimale et un support technique complet.

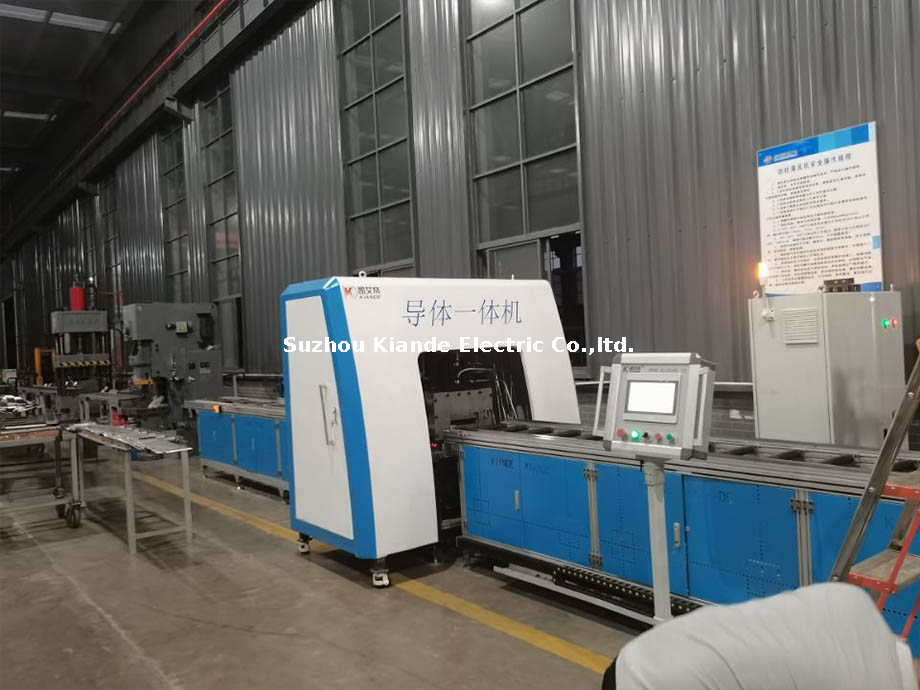

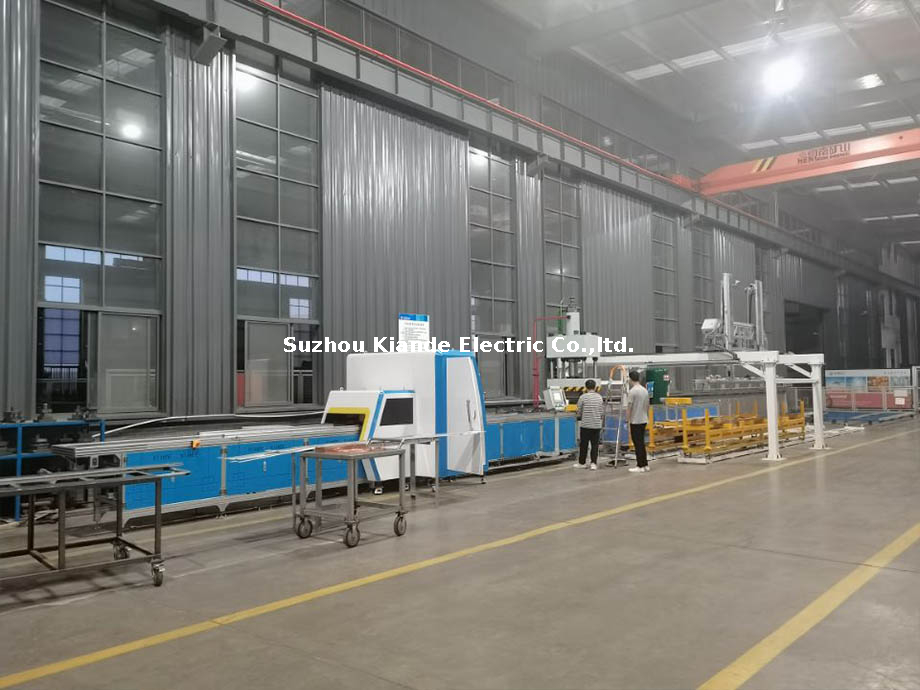

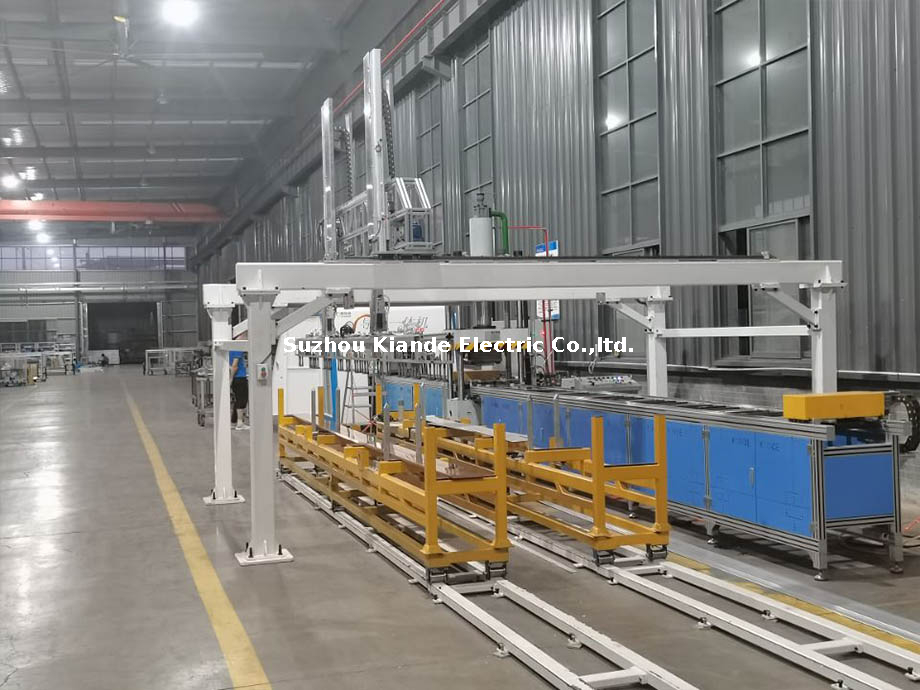

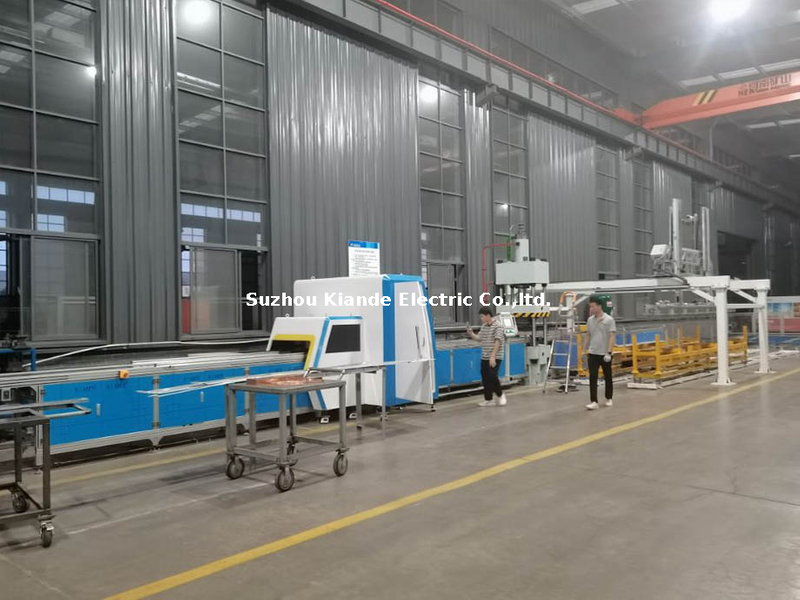

La machine de traitement multifonctionnelle de conducteurs de barres omnibus KD-DTYTJ-C/A-4.5(6) combine plusieurs opérations de fabrication de conducteurs. La spécification publiée couvre le cuivre et l'aluminium, le pliage, le poinçonnage, une tête de pile et une lame de scie. Sa gamme de conducteurs répertoriée est de 1 200 à 6 000 mm de long, de 140 à 300 mm de large et de 2 à 6 mm d'épaisseur. Le marquage par code-barres ou QR-code est facultatif. Les valeurs de positionnement sont publiées séparément des tolérances dimensionnelles des pièces finies. |  |
Le coude 400, le poinçon 300 et la tête de pile 300 sont conservés sans unités de force inventées. L'opération de piler-tête nécessite une définition basée sur un dessin. Les larges pourcentages promotionnels et les allégations de compatibilité universelle non vérifiées sont omis.
| Paramètre | Spécification |
|---|---|
| Modèle | KD-DTYTJ-C/A-4.5(6) |
| Force Courbure | 400 |
| Poinçon | 300 |
| Tête de pile | 300 |
| Course de l'axe X | 1800mm |
| Vitesse de l'axe X | 0~150 mm/s |
| Marquage | Code-barres, code QR (facultatif) |
| Taille du conducteur (aluminium, cuivre) Longueur | 1200mm~6000mm |
| Largeur | 140mm~300mm |
| Épaisseur | 2mm ~ 6mm |
| Précision de positionnement | 0,2 mm |
| Précision de positionnement répétitif Lame | 0,05 mm |
| de scie Puissance | 2 kW |
| Diamètre de la lame de scie | 400mm |
| Max. Largeur de pliage | 300mm |
| Max. Différence de hauteur de pliage | 40mm |
| Max. hydraulique | 31,5MPa |
| Force | 380 ~ 415 VCA 50 ~ 60 Hz 10 kW |
Cuivre et AluminiumLes deux matériaux conducteurs sont nommés dans le tableau des spécifications. | Traitement multifonctionnelLe tableau répertorie les spécifications de pliage, de poinçonnage, de tête de pile et de sciage. | Longue portée de conducteurLa plage de longueurs de conducteur publiée est de 1 200 mm à 6 000 mm. |
Données de positionnementLa précision du positionnement est de 0,2 mm et la précision du positionnement répété est de 0,05 mm. | Marquage de code en optionLe marquage des codes-barres et des codes QR est identifié comme facultatif. | Enveloppe de pliageLa largeur de pliage maximale est de 300 mm, avec une différence de hauteur maximale de 40 mm. |
FonctionsCuivre et aluminium — Les deux matériaux conducteurs sont nommés dans le tableau des spécifications. Traitement multifonctionnel — Le tableau répertorie les spécifications de pliage, de poinçonnage, de tête de pile et de sciage. Longue plage de conducteurs — La plage de longueurs de conducteur publiée est comprise entre 1 200 mm et 6 000 mm. | Principe de fonctionnement
|
Fabrication de conducteurs en cuivreTraitement des barres omnibus en cuivre dans la plage dimensionnelle indiquée. | Traitement des barres omnibus en aluminiumPréparation des conducteurs en aluminium pour la géométrie requise. | Opérations de conducteur combinéesProduction nécessitant plusieurs opérations de fabrication sur la même machine. |
Identifiez les trous, les coudes, les positions de coupe et la signification de l'opération requise avec la tête de battage.
Soumettez le matériau, la longueur, la largeur et l’épaisseur pour examen de l’outillage.
Spécifiez si le marquage facultatif d’un code-barres ou d’un code QR est nécessaire.
Contrôles d'acceptation recommandés pour la machine de traitement multifonctionnelle des conducteurs de barres omnibus :
Position et géométrie de la pièceVérifiez le positionnement de la machine séparément des dimensions de la pièce finie. | Inspection des plis et des trousExaminez la largeur du pli, la différence de hauteur et la position des trous sur une barre représentative. | Vérification des unités de forceConfirmez les unités et les valeurs nominales des valeurs publiées de pliage, de poinçonnage et de tête de pile. |
Gamme d'équipements pour conducteursLe traitement multifonctionnel des conducteurs de jeux de barres est explicitement répertorié dans le profil de l'entreprise de Kiande. | Machines de fabrication adjacentesSes produits officiels comprennent également le poinçonnage numérique des extrémités et le traitement des éclisses. | Départements de fabricationL'entreprise identifie les fonctions de R&D, de conception, de production et de service. |
Les dimensions du cuivre et de l'aluminium sont indiquées directement dans le tableau technique.
Les données de positionnement et de positionnement répété peuvent être examinées indépendamment.
Le marquage de code en option offre un choix défini pour l'identification des pièces.
Autres machines de préparation et d'assemblage de conducteurs : Poinçonneuse numérique pour barres omnibus , Centre de traitement des barres de connexion de joints , Ligne d'assemblage automatique de barres omnibus.
Production de conducteurs de jeux de barres
Fabrication électrique en cuivre et aluminium
Équipement de fabrication de barres blindées
Suzhou Kiande Electric Co.,Ltd. répertorie les machines de traitement multifonctionnelles des conducteurs dans sa gamme d'équipements de fabrication électrique. Son profil d'entreprise couvre également les équipements de traitement, d'assemblage et d'inspection des éclisses, soutenus par les départements d'ingénierie et de production nommés. |  |
Indiquez le matériau, la section transversale, les trous, les courbures et les positions de coupe.
Résolvez les unités de force et le fonctionnement de la tête de battage dans l'offre spécifique au modèle.
Discutez des tolérances requises sur les pièces finies et des sorties de marquage facultatives.
Le site Web officiel de Kiande affiche un document de brevet d'invention pour l'équipement de traitement des conduites de bus. Il s'agit d'un document technologique de l'entreprise. Il n'établit pas la conformité CE ni la certification ISO actuelle pour chaque configuration de produit. |  |
KD-DTYTJ-C/A-4.5(6) répertorie l'aluminium et le cuivre. La plage d'épaisseur publiée est de 2 mm à 6 mm.
Le tableau KD-DTYTJ-C/A-4.5(6) donne une longueur de 1 200 mm à 6 000 mm, une largeur de 140 mm à 300 mm et une épaisseur de 2 mm à 6 mm.
Aucune tolérance sur pièce finie ne découle automatiquement de cette figure. KD-DTYTJ-C/A-4.5(6) répertorie le positionnement de 0,2 mm et le positionnement répété de 0,05 mm ; inspectez la pièce réelle par rapport à son dessin.
Le marquage des codes-barres et des codes QR est facultatif pour le KD-DTYTJ-C/A-4.5(6). Incluez la méthode de marquage requise dans la portée de l'équipement confirmé.
KD-DTYTJ-C/A-4.5(6) spécifie une largeur de pliage maximale de 300 mm et une différence de hauteur de pliage maximale de 40 mm.
La source en énumère respectivement 400, 300 et 300 mais n'indique pas leurs unités de force dans le tableau. Confirmez les unités pour KD-DTYTJ-C/A-4.5(6) ; ne supposez pas kN.
KD-DTYTJ-C/A-4.5(6) répertorie une lame de scie de 400 mm, une puissance de lame de scie de 2 kW et une alimentation de machine de 380 ~ 415 V CA, 50 ~ 60 Hz, 10 kW.
