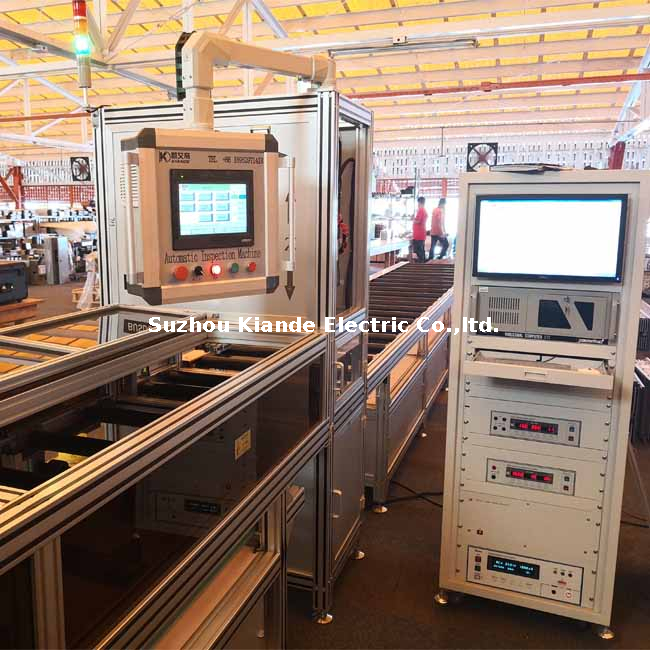

La machine d'inspection automatique numérique des barres omnibus pour les tests de tenue HT est composée de trois parties : la station de positionnement d'alimentation, la station d'inspection et la station de décharge. Lorsque les opérateurs interagissent avec cet équipement industriel, ils remarquent immédiatement la construction solide en acier laminé à froid du module d'alimentation, conçu pour manipuler des composants électriques lourds sans vibrations. La station d'inspection émet un léger bourdonnement rassurant pendant les cycles haute tension, signalant que les transformateurs internes vérifient activement l'intégrité de l'isolation. Enfin, la station de déchargement fonctionne avec un son pneumatique clair, libérant en douceur les composants vérifiés tout au long de la ligne. Ce flux de travail physique transforme un processus traditionnellement exigeant en main-d'œuvre en une opération hautement contrôlée et prévisible.
Présentation du système : Machine d'inspection automatique des jeux de barres numérique
Conçu spécifiquement pour l'inspection des systèmes de canalisations préfabriquées, cet appareil avancé effectue des tests de résistance à haute tension et intègre une technologie numérique moderne avec un contrôle automatisé pour garantir la sécurité électrique des produits de jeux de barres. Les gestionnaires d'installations et les intégrateurs de lignes de production sont confrontés à une pression constante pour maintenir une sécurité électrique absolue tout en augmentant la production quotidienne. Cette machine répond exactement à ce défi en remplaçant les étapes de test manuelles, sujettes aux erreurs, par une méthodologie synchronisée et basée sur les données. Le retour tactile des interrupteurs de commande robustes et l'écran tactile HMI non éblouissant et à contraste élevé offrent aux opérateurs une confiance immédiate dans l'état du système. En comblant le fossé entre une vérification rigoureuse de la sécurité électrique et les exigences de fabrication modernes, l'équipement établit une base fiable pour augmenter la production sans compromettre les protocoles d'assurance qualité rigoureux.
Fonctions et capacités de base
Portée de test complète et systèmes de sécurité
– Test de tenue : 5 000 V CA, 0-100 mA
– Test d'isolement : 500-1 000 V CA, 0-2 000 MΩ
– Test de résistance à la terre : courant d'essai de 30 A CA
La réalisation d'un test de tenue à 5 000 V CA nécessite un contrôle environnemental absolu. Pour garantir le bien-être des opérateurs, le système est équipé de barrières immatérielles de sécurité de qualité industrielle, de protocoles d'arrêt d'urgence stricts et d'un mécanisme de mise à la terre automatique. Si un membre du personnel franchit la zone de test active, la sortie haute tension est instantanément neutralisée, offrant ainsi une atmosphère totalement sécurisée aux opérateurs de ligne qui gèrent le débit quotidien.
Spécifications techniques et flux de travail automatisé
– Temps de test rapide : 1 s-20 s/phase à phase
– Encombrement de la machine : 1 500 × 1 800 × 1 450 mm
– Système de contrôle PC industriel intégré
Au-delà des spécifications de base, la machine intègre un flux de travail et un système de manutention entièrement automatisés. En combinant l'alimentation automatique, le positionnement mécanique précis et la station de déchargement, il élimine efficacement les goulots d'étranglement physiques associés au transfert manuel de matériaux. Associée au cycle de test rapide de 1 s à 20 s, cette progression automatisée augmente considérablement le débit global de la chaîne de production, permettant aux installations de respecter des calendriers de livraison agressifs.
Fonctionnalités numériques et connectivité intelligente
– Enregistrement automatique des données : tous les enregistrements de test sont stockés automatiquement
– Exportation de données : port USB pour un transfert facile de rapports ou un transfert Internet
– IPC intégré : haute stabilité, IHM simple
Adoptant les normes de l'industrie 4.0, l'IPC intégré facilite la connectivité intelligente et l'intégration MES. Les superviseurs de production peuvent utiliser la lecture de codes-barres pour charger automatiquement les programmes de test appropriés, évitant ainsi les erreurs de saisie humaine. La connexion transparente aux systèmes ERP/MES de l'usine garantit que chaque élément de données est suivi en temps réel, créant ainsi une boucle de gestion infaillible qui documente méticuleusement l'intégrité électrique de chaque unité passant par la station.
Produits applicables
Systèmes de goulottes préfabriquées compactes
Système de canalisations préfabriquées compact. L'équipement présente une adaptabilité exceptionnelle du produit et des capacités de changement rapide. Il est conçu avec une reconnaissance intelligente des luminaires et des mécanismes de serrage auto-adaptatifs. Cela signifie que lors du basculement entre différentes spécifications ou dimensions de systèmes de canalisations préfabriquées densément peuplées, la machine ajuste automatiquement sa prise physique. Les opérateurs sont épargnés par les réétalonnages manuels fastidieux, ce qui permet à la ligne de passer à de nouveaux produits en une fraction du temps habituel.
Lignes de production de jeux de barres basse tension
Lignes de production de jeux de barres basse tension. Dans un environnement de fabrication continue, l'intégration physique de cette machine de test fournit une garantie de qualité définitive. Les lourds rouleaux en acier et les guides d'alignement précis garantissent que des barres omnibus basse tension longues et encombrantes sont introduites dans la chambre d'essai sans rayer le boîtier extérieur ni plier les conducteurs internes en cuivre, préservant ainsi l'intégrité physique des matériaux tout au long du processus d'inspection.
Laboratoires de CQ
Laboratoires de contrôle qualité. Pour les environnements de laboratoire contrôlés, la machine offre un environnement de test silencieux et hautement analytique. La chambre de test fermée minimise les interférences électromagnétiques externes, permettant aux ingénieurs de contrôle qualité de capturer les données les plus précises possibles. L'extérieur lisse et thermolaqué de la machine est facile à nettoyer et à entretenir, s'intégrant parfaitement à l'agencement impeccable d'un laboratoire industriel moderne axé sur l'amélioration continue.
Avantages techniques
Précision des tests et durabilité structurelle
– Mesure de tension et de courant de haute précision
– Surveillance de la forme d'onde en temps réel
Pour maintenir ce niveau de précision des tests pendant des années de service, la machine est construite avec une durabilité structurelle conçue pour un fonctionnement continu. Utilisant un châssis robuste de qualité industrielle et un système de gestion thermique avancé, l'équipement dissipe la chaleur générée pendant des cycles constants à haute tension. Cela garantit que les composants de mesure internes ne subissent aucune dégradation de la précision, même lorsqu'ils sont soumis à des exigences opérationnelles de haute intensité 24h/24 et 7j/7.
Facilité d'utilisation et diagnostics intelligents
– Séquence de test à un bouton, sélectionnez automatiquement le dispositif de test.
– Fonction de test rapide en 1 seconde
Complétant la séquence de test à un seul bouton, un système de diagnostic et de maintenance intelligent et sophistiqué est complété. La machine surveille en permanence sa propre santé en temps réel, en suivant les cycles d'actionnement des vannes pneumatiques et l'état d'étalonnage des capteurs de tension. Si une anomalie potentielle est détectée, l'IHM affiche des guides de dépannage visuels et des alertes précoces, réduisant considérablement le risque de temps d'arrêt inattendu et maintenant les frais de maintenance à un minimum absolu.
Contrôle qualité et traçabilité
– Traçabilité complète des tests
– Génération automatique de rapports de test
– Conforme aux normes de l'industrie
La génération automatisée de rapports de test supprime l'ambiguïté du contrôle qualité. Chaque anomalie de forme d'onde, aussi brève soit-elle, est capturée et enregistrée. Ce niveau de traçabilité granulaire permet aux gestionnaires d'installations de présenter à leurs clients des preuves incontestables de la sécurité des produits, renforçant ainsi la confiance et validant les normes rigoureuses appliquées dans l'usine.
Applications typiques
Tests de fin de ligne avant expédition
Tests de fin de ligne avant expédition. En plaçant cet appareil de test automatisé à l'étape finale de la chaîne de production, les fabricants créent une barrière impénétrable contre les produits défectueux qui quittent l'usine. Le retour immédiat de réussite/échec, indiqué par des voyants d'état LED lumineux et une tonalité de confirmation audible, permet aux équipes d'emballage de procéder avec la certitude absolue que le jeu de barres fermé est électriquement sain.
Assurance qualité pour répondre aux normes de sécurité
Assurance qualité pour répondre aux normes de sécurité. Naviguer dans le paysage complexe des réglementations électriques mondiales nécessite un équipement qui ne laisse aucune place à l’interprétation. Cette machine fournit les données empiriques nécessaires pour satisfaire à des audits tiers stricts, garantissant que chaque lot fabriqué s'aligne parfaitement sur les seuils de sécurité documentés requis pour les installations commerciales et industrielles.
Validation R&D de nouvelles conceptions
Validation R&D des nouvelles conceptions. Lorsque les équipes d’ingénieurs développent de nouvelles architectures de jeux de barres, elles s’appuient sur la surveillance précise de la forme d’onde de cette machine pour observer le comportement des prototypes de matériaux isolants sous des contraintes extrêmes. Le retour d’information électrique détaillé permet d’affiner les choix de matériaux et les conceptions structurelles avant de s’engager dans une production de masse.
Inspection et entretien périodiques sur le terrain
Inspection et entretien périodiques sur le terrain. Au-delà de l'usine, la technologie sous-jacente et les principes de gestion des données de ce système peuvent être appliqués pour établir des références pour la maintenance sur le terrain. En comparant les données historiques de l'usine avec les performances sur le terrain, les équipes de service peuvent prédire le cycle de vie des systèmes de canalisations préfabriquées et planifier efficacement la maintenance préventive.
Conformité aux normes
Satisfait aux normes de résistance aux tests de barres omnibus
Satisfait aux normes de résistance aux tests de barres omnibus. La conformité n’est pas seulement une case à cocher ; c'est le fondement de l'infrastructure électrique. Cette machine est calibrée avec précision pour appliquer les profils de tension et de courant exacts dictés par les protocoles internationaux de test des jeux de barres, garantissant ainsi que l'isolation physique et l'espacement phase-phase sont minutieusement validés par rapport aux références techniques établies.
Conforme aux codes de test généraux de sécurité électrique.
Conforme aux codes généraux de test de sécurité électrique. L'architecture interne de l'équipement est conçue pour refléter les codes de sécurité électrique les plus rigoureux disponibles. De l'isolation de sa propre alimentation aux câbles blindés reliant les sondes de test, chaque composant physique est conçu pour empêcher les fausses lectures et protéger l'infrastructure de l'usine environnante des courants électriques vagabonds.
Prend en charge plusieurs préréglages de normes de test
Prend en charge plusieurs préréglages standard de test. Étant donné que les installations de fabrication produisent souvent des composants pour divers marchés mondiaux, le logiciel de la machine comprend une bibliothèque diversifiée de normes de test préconfigurées. Une simple pression sur l'écran tactile capacitif permet à l'opérateur de changer l'ensemble du profil de test pour correspondre aux exigences réglementaires spécifiques du pays de destination, rationalisant ainsi l'exécution des commandes internationales.
Avantages économiques
Débit plus élevé grâce à l'automatisation
Débit plus élevé : l’automatisation réduit le travail manuel. L'intégration de l'alimentation, du positionnement et du déchargement automatisés supprime physiquement les éléments les plus lents du processus de test. En minimisant la manipulation humaine, la chaîne de production maintient un flux continu et rythmé. Cette réduction du travail manuel accélère non seulement la production quotidienne, mais permet également aux gestionnaires des installations de réaffecter les travailleurs qualifiés à des tâches plus complexes et à valeur ajoutée dans l'ensemble de l'usine.
Risque de qualité réduit et fiabilité améliorée
Risque de qualité réduit : des tests complets garantissent la fiabilité du produit. Chaque défaut électrique non détecté représente une responsabilité financière importante. En soumettant 100 % du volume de production à une vérification haute tension rigoureuse et automatisée, le risque de pannes catastrophiques sur le terrain est pratiquement éliminé. Cette approche proactive du contrôle qualité réduit considérablement les coûts associés aux rappels de produits, aux demandes de garantie et au dépannage sur site.
Gestion et traçabilité des données simplifiées
Gestion simplifiée des données : le stockage numérique permet une traçabilité et une analyse faciles. L’époque du dépôt de rapports papier est obsolète. Avec tous les enregistrements de tests automatiquement enregistrés et synchronisés avec la base de données centrale de l'établissement, les équipes d'approvisionnement et de qualité peuvent récupérer instantanément les performances historiques de n'importe quel numéro de série spécifique. Cette transparence numérique simplifie les audits et fournit des données précieuses pour l'optimisation des processus à long terme.
Image de marque améliorée et force technique
Image de marque améliorée : un équipement de test avancé démontre sa force technique. Lorsque des clients potentiels ou des inspecteurs tiers visitent l’atelier de fabrication, la présence de cette station de test automatisée et hautement organisée en dit long. Le design industriel élégant, les voyants lumineux et le flux organisé des matériaux communiquent visuellement un engagement profond envers l'excellence, positionnant le fabricant comme un partenaire hautement compétent et digne de confiance dans le secteur des infrastructures électriques.
