semi-automatique
Kiande
KD-ZDX/H-4-6（4.5）

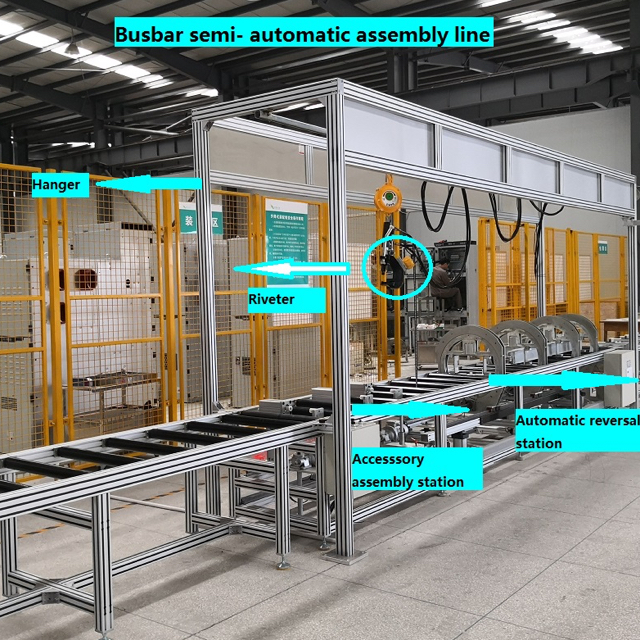

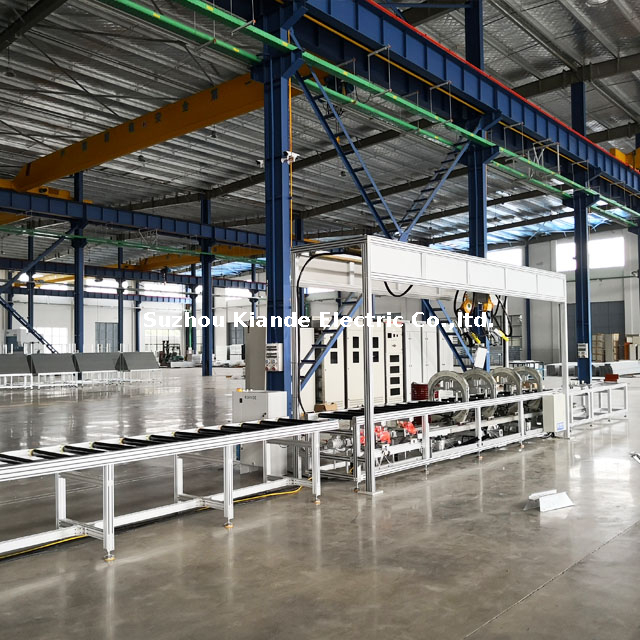

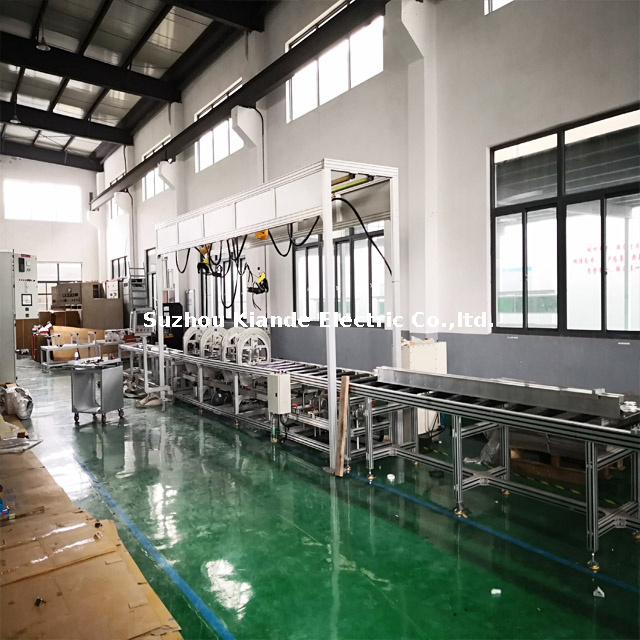

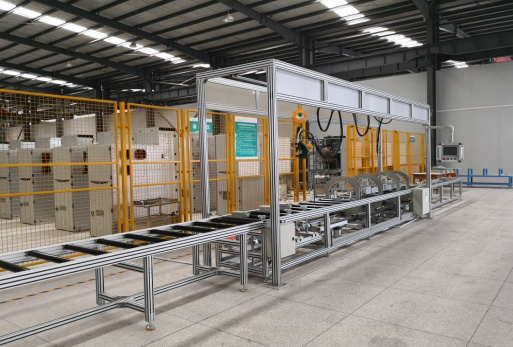

La chaîne d'assemblage semi-automatique est composée de trois parties, d'une station de pré-assemblage, d'une station d'inversion automatique et d'une station d'assemblage d'accessoires.
Station de pré-assemblage : les opérateurs pré-assembleront et fixeront les pièces principales du jeu de barres par les appareils et transféreront manuellement le jeu de barres vers la station d'inversion automatique.

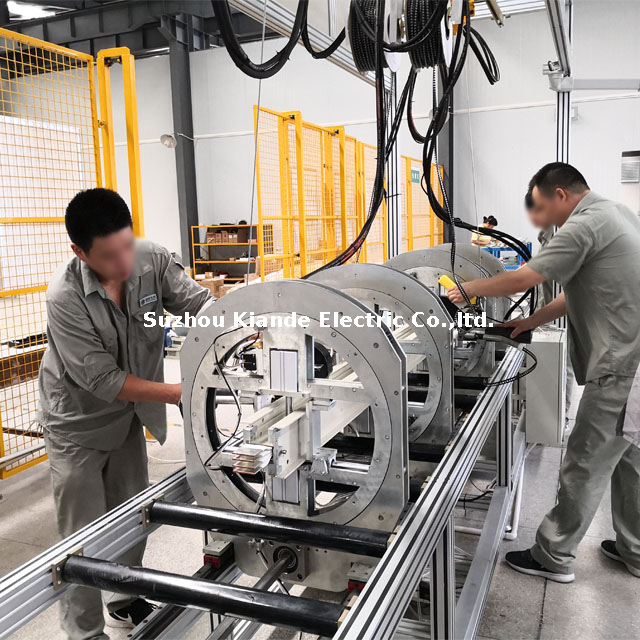

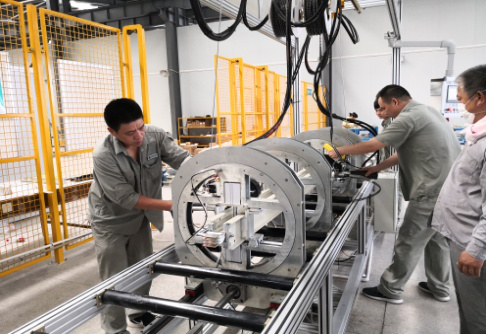

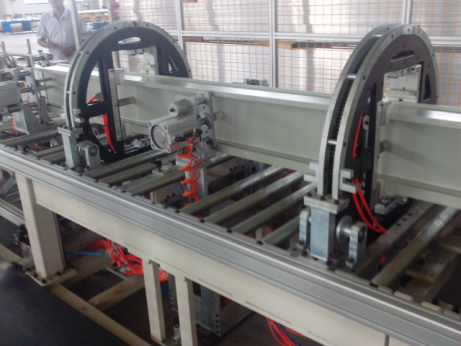

Station d'inversion automatique : Lorsque le jeu de barres arrive dans la station d'inversion, l'opérateur doit fixer le jeu de barres avec une pince et commencer à riveter d'un côté. Une fois qu'un côté est terminé, les rotateurs seront inversés à 180° pour le rivetage de l'autre côté.
Station d'assemblage d'accessoires : Une fois la barre omnibus rivetée, l'opérateur assemblera les accessoires de la barre omnibus à cette station.
Non. | Paramètres |
Modèle | KD-ZDX/H-4-6(4.5) |
Max. Hauteur du jeu de barres | 330 mm (monocouche) |
Max. Longueur du jeu de barres | 6000mm |
Efficacité de travail | Environ 3000mm/4min |
Machine à riveter | Non inclus |
Numéros de rotateurs | 4 ensembles (standard) |
Longueur de la partie d'inversion | 4500mm |
Nos appareils de levage manuels | 3 pièces |
Longueur du poste de fonctionnement manuel | 1500 mm |
Matériau du cintre | Cintre en aluminium |
Type de rivetage | Rivetage manuel |
Pouvoir | 380 ~ 415 VCA 50 ~ 60 Hz 5 kW |
Dimensions de l'équipement | L18000mm*L800mm*H1900mm |
