Machine d'inspection manuelle de barre omnibus coudée pour les tests de tenue aux courts-circuits

Présentation du produit

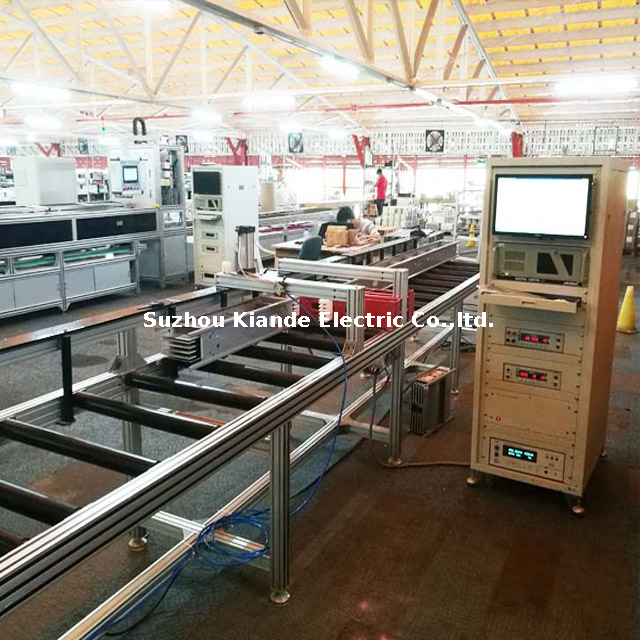

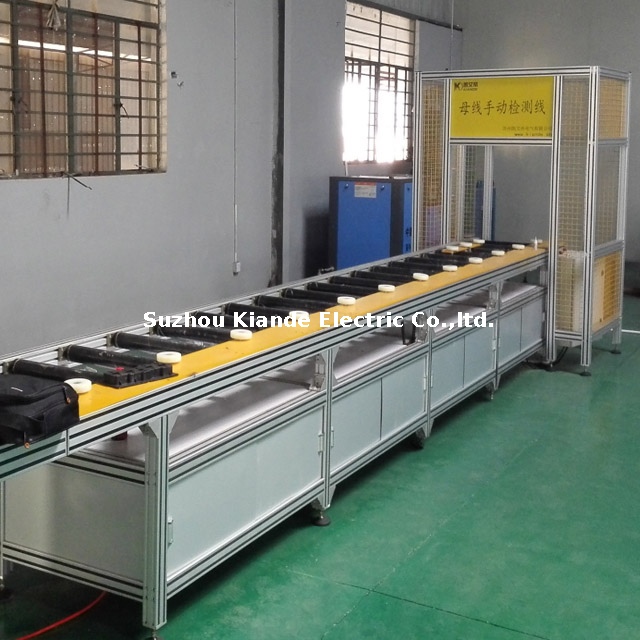

La machine d'inspection manuelle des barres omnibus coudées est principalement utilisée pour inspecter les barres omnibus droites courtes, les barres omnibus coudées, les barres omnibus terminales, etc. Dans le paysage exigeant de la fabrication électrique d'aujourd'hui, il est essentiel de garantir l'intégrité des formes conductrices complexes. Il est composé de deux parties : le positionnement des luminaires et les principaux instruments d'inspection. Les opérateurs fixent manuellement le jeu de barres dans le support usiné avec précision, qui s'adapte à différents profils irréguliers avec un verrouillage tactile ferme qui empêche tout micro-mouvement pendant le cycle de test. La conception ergonomique du luminaire garantit que les opérateurs peuvent charger et décharger des composants lourds en cuivre ou en aluminium avec un minimum de contrainte physique. La partie de positionnement du luminaire est actionnée manuellement tandis que les instruments d'inspection testeront le jeu de barres et généreront automatiquement le rapport. Cette approche hybride, combinant flexibilité physique manuelle et précision électrique automatisée, abaisse considérablement le seuil opérationnel tout en maintenant des protocoles de test stricts. Il permet à votre ligne de production de basculer rapidement entre différentes configurations de jeux de barres sans nécessiter de recalibrage approfondi de la machine, maximisant ainsi le débit quotidien et l'efficacité opérationnelle globale.

Capacités de base et assurance qualité

Tests de précision et détection absolue des défauts

Intégrant les tests de tenue à haute tension (HT), l'évaluation de la résistance d'isolement et les contrôles de l'intégrité de la mise à la terre en un seul cycle rationalisé, cette machine élimine le besoin de plusieurs stations de test indépendantes. Le système fournit des sorties de tension exceptionnellement précises et dispose d'une alarme de courant de claquage très sensible. Lorsqu'une micro-fracture ou une faiblesse d'isolation est détectée, la machine arrête instantanément le test et émet une alerte sonore et visuelle claire et sans équivoque. Ce protocole de test rigoureux garantit que même les défauts d'isolation ou les incohérences de mise à la terre les plus microscopiques sont identifiés, garantissant ainsi zéro détection manquée absolue avant que le produit ne quitte votre installation.

Traçabilité des données du cycle de vie et intégration ERP

La gestion de production moderne exige une responsabilité stricte et un traitement transparent des données. Cet équipement d'inspection génère automatiquement des rapports de test détaillés et horodatés à la fin de chaque cycle et prend en charge l'impression directe de codes-barres pour un étiquetage immédiat. En s'interfaçant directement avec les systèmes ERP d'entreprise existants, chaque barre omnibus coudée ou terminale testée se voit attribuer un numéro de série unique et traçable. Cela permet une traçabilité complète du cycle de vie, permettant aux gestionnaires d'installations et aux équipes de contrôle qualité d'extraire des données de test historiques pour n'importe quel lot spécifique ou année d'unité individuelle, garantissant ainsi une confiance et une responsabilité absolues dans votre chaîne d'approvisionnement.

Adaptabilité structurelle pour les profils irréguliers

Les équipements de test standard ont souvent du mal à sécuriser les formes non standard, ce qui entraîne des lectures inexactes ou des dommages physiques au produit. Notre machine utilise une structure divisée scientifiquement conçue qui s'adapte parfaitement aux profils irréguliers, y compris les coudes complexes, les configurations torsadées et les segments droits courts. Le mécanisme de serrage robuste offre une prise sûre et non marquante, s'adaptant rapidement aux diverses exigences de production en usine. Le retour tactile du mécanisme de verrouillage donne aux opérateurs l’assurance que la pièce est parfaitement alignée pour le test.

Fiabilité de niveau export et fonctionnement intuitif

Conçue pour résister à un fonctionnement continu en plusieurs équipes dans des environnements industriels exigeants, la machine offre une stabilité de niveau export. Il est préchargé avec plusieurs recettes de test de qualité de tension, permettant aux opérateurs de sélectionner les paramètres de test appropriés d'une simple pression sur une touche. Ce mode « Positionnement flexible manuel + test automatique à une touche » réduit considérablement la courbe d'apprentissage pour les nouveaux opérateurs. En aidant les fabricants à atteindre des normes strictes de « zéro défaut », ses performances constantes et ses composants internes durables lui ont valu une solide réputation à l'échelle mondiale, maintenant des taux de satisfaction exceptionnels parmi les équipes d'approvisionnement internationales.

Scénarios d'application industrielle

Ce système d'inspection manuelle est spécialement conçu pour la validation finale en usine des barres blindées spécialisées. Il est largement utilisé dans plusieurs secteurs critiques où la sécurité électrique, la stabilité thermique et l'intégrité structurelle ne sont pas négociables.

• Centres de données : garantir des composants de distribution d'énergie sans faille pour les racks de serveurs haute densité. Dans ces environnements, tout défaut électrique ou défaut d’isolation pourrait entraîner des temps d’arrêt catastrophiques et une perte de données.
• Nouveau secteur de l'énergie : validation des jeux de barres terminaux utilisés dans les onduleurs éoliens, les systèmes de stockage d'énergie solaire et les infrastructures de recharge des véhicules électriques, où les composants doivent supporter des charges électriques fluctuantes et des conditions environnementales difficiles.
• Installations de fabrication OEM : servant de gardien final et définitif pour les jeux de barres irréguliers fabriqués sur mesure. La machine confirme que chaque pièce répond aux spécifications dimensionnelles et électriques exactes requises par le client avant d'être emballée et expédiée, préservant ainsi la réputation d'excellence du fabricant.

Spécifications techniques

Le tableau suivant présente les paramètres de fonctionnement exacts, les capacités de test et les dimensions physiques du modèle KD-JCX/M-6. Ces spécifications mettent en évidence la capacité de la machine à gérer des charges de tension importantes, allant jusqu'à 5 000 V pour les tests de tenue à haute tension, et sa capacité à accepter des longueurs de jeux de barres allant de 500 mm à 3 000 mm. Chaque paramètre répertorié ci-dessous reflète l'ingénierie de qualité industrielle de l'équipement, conçue pour fournir des résultats précis et reproductibles pour les types de jeux de barres irréguliers.
