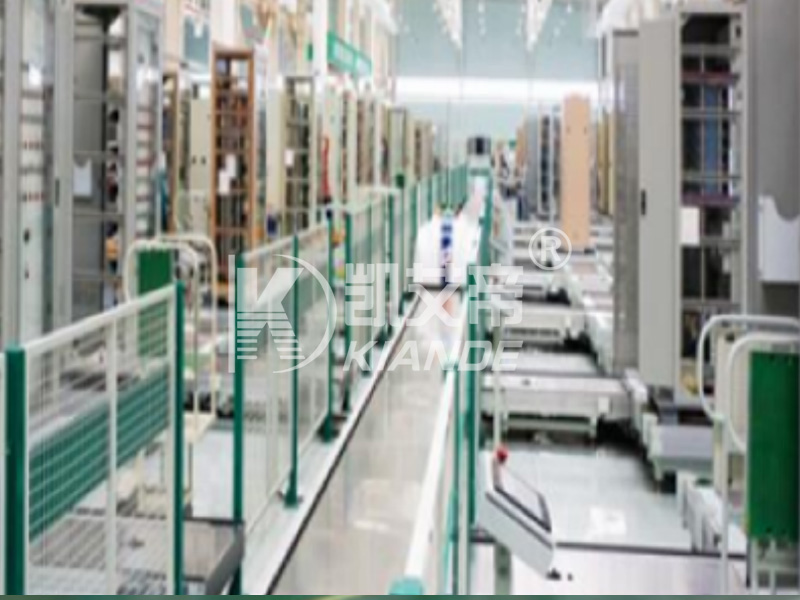

Ligne d'assemblage d'armoires de commutation BT

Présentation du système : Ligne d'assemblage d'armoires de commutation BT

Lors de la configuration d'une installation de fabrication pour une infrastructure électrique, le processus d'assemblage physique dicte la fiabilité globale de la production. La chaîne d'assemblage d'armoires de commutation BT KD-LVZPX-20-50 fournit un environnement structuré et hautement réglementé pour la construction de boîtiers électriques basse tension. En intégrant des mécanismes de transport automatisés avec des cadres de positionnement rigides, ce système supprime les variables imprévisibles associées à la manutention manuelle. Cela permet aux superviseurs de production de maintenir des tolérances structurelles exactes et des rendements quotidiens prévisibles, garantissant ainsi que chaque armoire finie répond aux exigences industrielles strictes avant son déploiement.

Architecture d’automatisation intelligente et de contrôle PLC

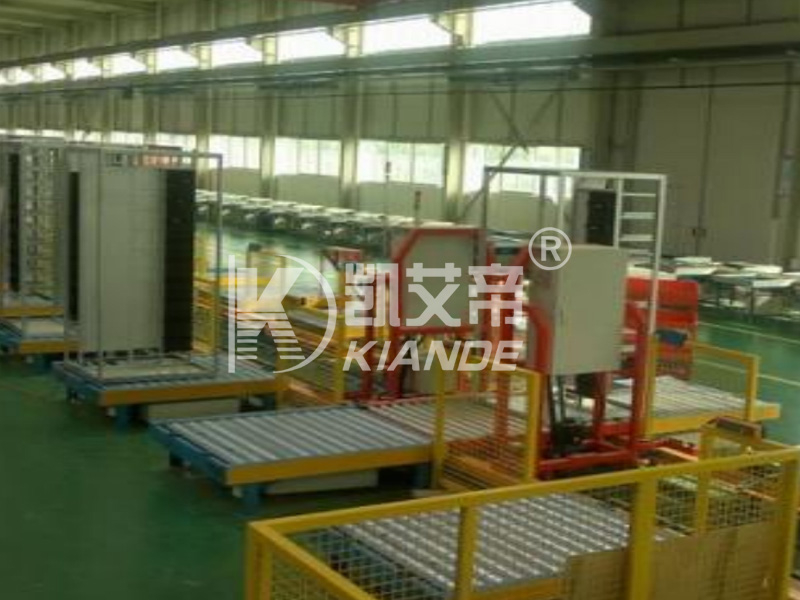

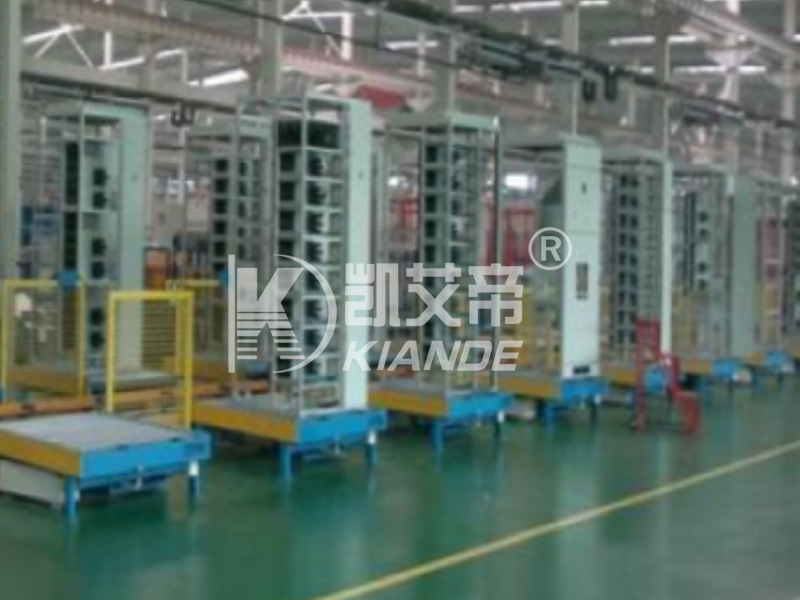

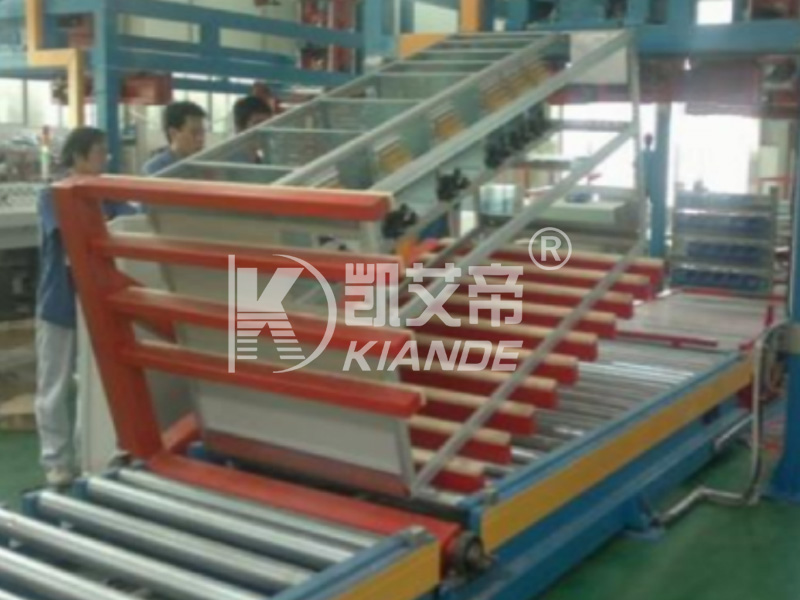

Au cœur de cette infrastructure se trouve un système avancé de connexion Internet CPL qui dicte le rythme de tout l’étage. Au lieu de s'appuyer sur des chariots manuels, la ligne utilise un chariot à tête de véhicule automobile de type RGV (Rail Guided Vehicle). Alors que le RGV glisse sur l’usine, son bourdonnement mécanique constant signale le transfert précis de lourds cadres d’armoires entre les stations. Le système intègre deux ensembles d'assemblage de châssis dédiés équipés d'un positionnement automatique d'inversion. Lorsqu'un lourd cadre en tôle entre dans la station, les actionneurs pneumatiques et mécaniques le verrouillent en place avec un clic solide et audible, garantissant un alignement exact. Cela élimine la contrainte physique exercée sur les opérateurs et garantit que chaque armoire est parfaitement carrée avant le montage des composants internes.

Efficacité de production prévisible et capacité évolutive

Le débit de fabrication nécessite une cohérence absolue. Cette chaîne de montage est conçue pour prendre en charge une configuration flexible de 20 à 50 ensembles de quais distincts, permettant aux gestionnaires d'installations d'adapter leurs opérations en fonction des exigences contractuelles actuelles.

• Sortie standardisée : dans des conditions de fonctionnement standard, la ligne offre une efficacité de travail stable de 20 ensembles complets par équipe de 8 heures, fournissant ainsi des mesures fiables pour la planification de la chaîne d'approvisionnement.
• Flux de travail rythmé : en divisant le processus de construction complexe en 20 à 50 étapes distinctes, les opérateurs se concentrent sur des tâches spécifiques et répétables, réduisant ainsi considérablement la marge d'erreur humaine.
• Opérations évolutives : La nature modulaire des quais signifie que pendant les périodes de pointe, du personnel supplémentaire ou des stations automatisées peuvent être activés sans interrompre le flux de travail principal.

Ergonomie d’assemblage et installation de porte flexibles

Les armoires de commutation basse tension impliquent un mélange complexe de manipulation de tôles lourdes et de câblage électrique délicat. La chaîne de montage s'adapte à cette dualité à travers des zones de travail hautement adaptables. Pour la phase critique d'installation de la porte, le système prend en charge à la fois le montage manuel et l'intégration de robots industriels. Lors de l'utilisation de l'assistance robotique, des capteurs optiques guident les lourdes portes en acier en place, sécurisant les charnières avec des spécifications de couple exactes. Pour les stations manuelles, le positionnement ergonomique garantit que les opérateurs peuvent acheminer les barres omnibus internes en cuivre et les faisceaux de câbles délicats sans se pencher maladroitement. La touche physique de fixation des borniers et d'organisation de l'architecture interne est optimisée en maintenant l'armoire à la hauteur verticale idéale tout au long de son parcours sur le rail.

Contrôle qualité intégré et tests électriques

Une armoire de commutation finie doit résister à des environnements électriques rigoureux, ce qui rend les tests en ligne une nécessité absolue. La disposition permet l'insertion directe de quais de test dédiés où les techniciens vérifient la résistance d'isolement, la continuité de la mise à la terre et la fiabilité mécanique. Avant que l'armoire n'atteigne la zone de déchargement finale, chaque connexion de disjoncteur, relais et jeu de barres subit une vérification fonctionnelle. Les opérateurs peuvent interagir physiquement avec les mécanismes de l'appareillage de commutation, en écoutant le claquement net des disjoncteurs s'engageant et se désengageant, confirmant ainsi que les liaisons mécaniques sont sécurisées. Ce processus de vérification à 100 % garantit que chaque unité quittant la ligne est strictement conforme aux normes internationales de sécurité électrique, atténuant ainsi le risque de pannes sur le terrain.

Disposition optimisée des équipements et planification spatiale

L’espace dans une usine est un atout précieux qui conditionne l’efficacité logistique. Le KD-LVZPX-20-50 nécessite une empreinte au sol prévue de L50 000 mm sur W8 000 mm. Ce couloir linéaire de 50 mètres constitue l’artère centrale de l’atelier de production. La tôle brute et les composants électriques sont introduits dans les quais de départ, tandis que le chariot RGV maintient un flux unidirectionnel vers la zone de conditionnement et d'expédition. Ce dimensionnement spécifique évite les goulots d'étranglement, permettant aux caristes et aux manutentionnaires d'approvisionner des stations individuelles depuis le périmètre sans traverser la piste de montage active. La largeur de 8 mètres offre un espace suffisant pour les chariots automatisés et les opérateurs humains travaillant à leurs côtés.

Support du cycle de vie et ingénierie personnalisée

Chaque usine de fabrication de produits électriques fonctionne avec des contraintes uniques et des conceptions d'armoires spécifiques. Cette infrastructure d'assemblage n'est pas un produit statique mais une solution d'ingénierie hautement adaptable. Depuis la conception initiale de la piste de 50 mètres jusqu'à l'étalonnage final de la connexion Internet CPL, le système est adapté pour répondre à des objectifs opérationnels spécifiques. Les équipes techniques assurent un étalonnage complet sur site, garantissant que les chariots RGV communiquent parfaitement avec les châssis de positionnement automatisés. Les protocoles de maintenance continue et le support du cycle de vie garantissent qu'à mesure que la conception des armoires évolue, la chaîne d'assemblage peut être rééquipée et mise à jour, protégeant ainsi l'investissement initial et maintenant la stabilité opérationnelle à long terme.
