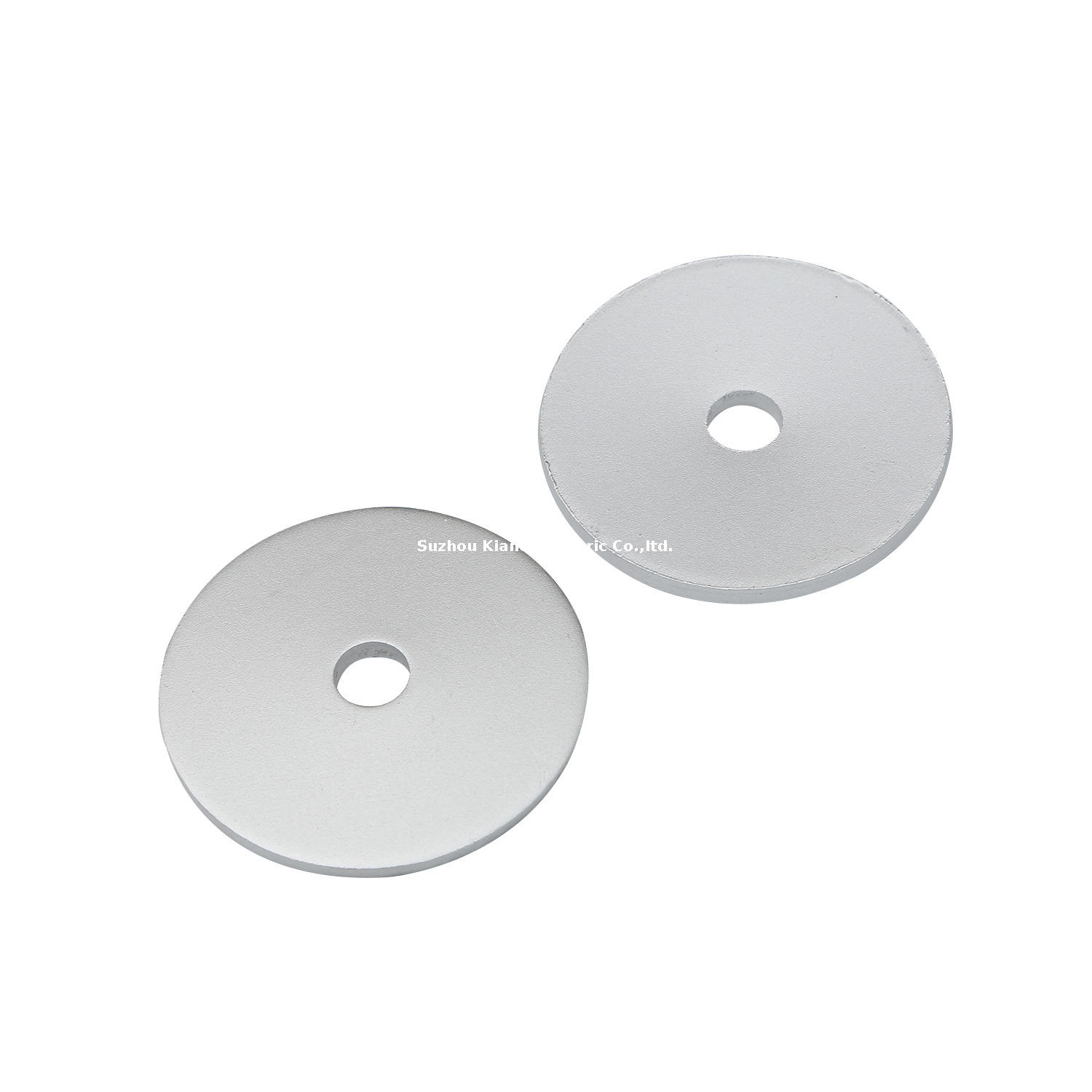

Rondelle Belleville pour joint de jeu de barres avec surface zinguée

Présentation du produit : Rondelle Belleville pour joint de jeu de barres

Principales caractéristiques techniques

1. Spécifications matérielles

• Matériau principal : acier à ressort 65Mn. Cet alliage spécifique est choisi pour sa limite d'élasticité et sa résistance à la fatigue exceptionnelles, garantissant que la rondelle ne se déforme pas de manière permanente sous une pression extrême.
• Plage d'épaisseur : 3 à 6 mm, offrant l'intégrité structurelle robuste requise pour la distribution d'énergie industrielle.

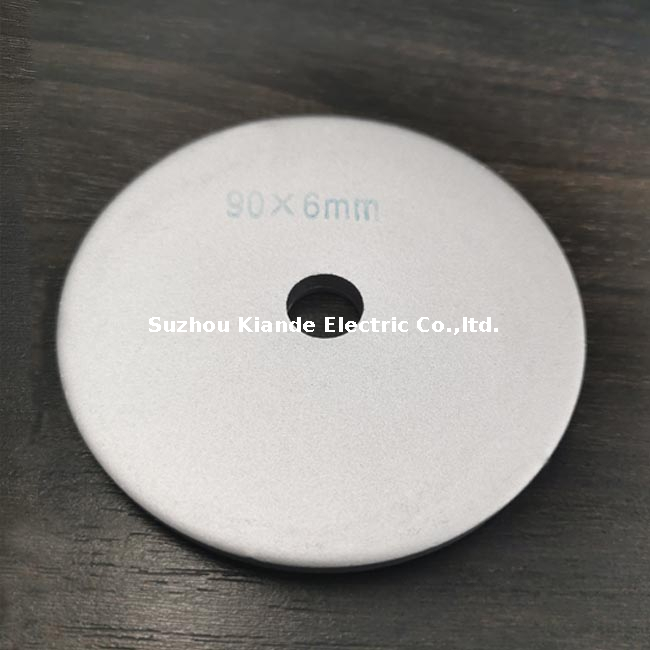

• Diamètre extérieur : φ37–90 mm, créant une large empreinte pour répartir les contraintes mécaniques en toute sécurité sur le joint.
• Diamètre intérieur (trou) : φ8,5–13 mm, usiné avec précision pour s'adapter au matériel de fixation électrique standard sans jeu excessif.

2. Traitement de surface

• Galvanisation au zinc (traitement galvanisé) : Fournit une couche extérieure brillante et protectrice qui empêche activement la formation de rouille dans les installations électriques intérieures standard.
• Revêtement Dacromet en option (traitement Dacromet) : fournit une finition gris mat avancée conçue spécifiquement pour une tolérance environnementale extrême.
• Excellente résistance à la corrosion : les deux finitions sont rigoureusement vérifiées et ont passé avec succès un test exigeant de brouillard salin de 300 heures pour garantir des performances durables dans des environnements industriels hautement corrosifs et humides.

3. Caractéristiques fonctionnelles

• Charge élastique : La conception conique soigneusement calculée génère une force de ressort puissante et réactive sous compression, agissant comme un tampon mécanique contre les forces dynamiques.
• Répartition de la charge : répartit uniformément la pression de serrage sur la face du joint, empêchant ainsi la concentration locale des contraintes. Lorsqu'elle est associée à des rondelles plates standard, cette conception résout efficacement le problème courant de la flexion ou du pli des rondelles ordinaires dans les trous de barres omnibus à grand espace, garantissant ainsi que la force de serrage est transmise uniformément.
• Compensation de dilatation thermique : s'adapte parfaitement à la dilatation et à la contraction des barres omnibus causées par les changements de température. Il compense parfaitement la déformation et le fluage du matériau résultant des différents coefficients de dilatation thermique (CTE) entre les barres omnibus en cuivre/aluminium et les boulons en acier, maintenant ainsi une connexion électrique étanche aux gaz sur le long terme.
• Anti-desserrage et anti-vibration : Maintient une précharge constante, empêchant le desserrage des connexions même lorsqu'il est soumis à de fortes vibrations mécaniques provenant de transformateurs ou de machines industrielles à proximité.

Scènes d'application

Ces composants spécialisés sont spécialement conçus pour sécuriser des piles métalliques épaisses et multicouches dans des réseaux de distribution d'énergie complexes. Ils sont particulièrement cruciaux pour empêcher la relaxation mécanique des assemblages mixtes de métaux soumis à des températures alternées sévères, garantissant ainsi que le courant continue de circuler sans pics de résistance dangereux.

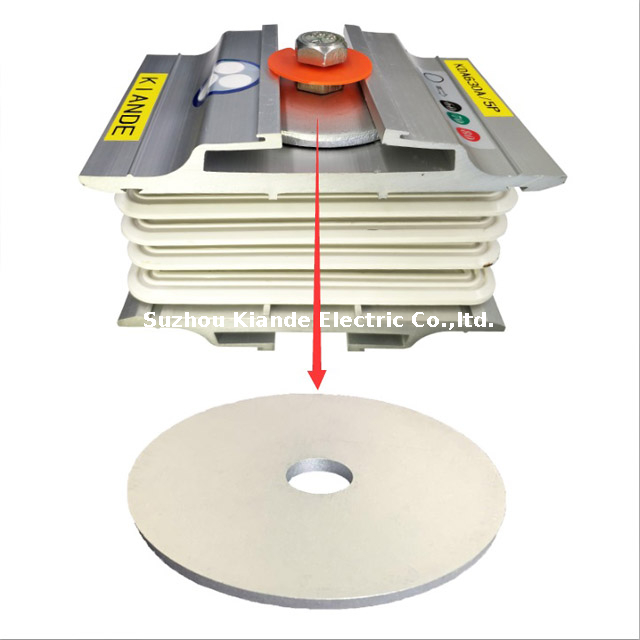

• Connexions de joints de barres omnibus : idéales pour joindre des plaques conductrices lourdes en cuivre ou en aluminium où une pression soutenue n'est pas négociable.
• Points de connexion des équipements électriques : sécurisent les interfaces entre les principaux composants de l'appareillage de commutation et les principales lignes de distribution.
• Joints conducteurs nécessitant une compensation de dilatation thermique : spécialement conçus pour les connexions en couches d'acier, de cuivre et d'aluminium exposées à des cycles continus de chauffage et de refroidissement.
• Connexions électriques dans des environnements à fortes vibrations : essentielles pour les systèmes électriques installés à proximité d’équipements de fabrication lourds ou d’infrastructures de transport en commun.

Guide d'installation

Atteindre la mémoire mécanique optimale de l’acier à ressort nécessite le strict respect des protocoles d’assemblage. Lors de l'installation, les opérateurs ressentiront une résistance distincte et ferme lorsque le profil conique se comprime jusqu'à son état actif, transformant le couple appliqué en énergie stockée.

• Normalement utilisé par paires, un de chaque côté du boulon, pour assurer une répartition symétrique de la charge sur l'ensemble du joint.
• Couple recommandé : 70 N·m – 90 N·m. L'application de cette plage de couple spécifique fournit une charge élastique précise et continue qui répond aux exigences minimales rigoureuses d'aplatissement, éliminant complètement le risque de desserrage induit par les vibrations.
• Doit être utilisé avec des boulons de cisaillement correspondants pour garantir que la tension correcte est appliquée sans surcharger le matériau de la rondelle.
• Assurez un contact sur toute la surface lors de l'installation pour éviter une usure inégale et maximiser la durée de vie de la connexion électrique.

Avantages

L'intégration de ces laveuses Belleville spécialisées dans votre infrastructure électrique élève considérablement l'intégrité globale du système. Leur conception structurelle est strictement conforme aux normes d'ingénierie strictes en matière de connexions électriques, éliminant ainsi tout problème de sécurité des agences d'inspection concernant le desserrage des joints et facilitant l'acceptation sans effort du projet sur site.

• Haute fiabilité : offre des performances de connexion stables à long terme, réduisant considérablement la fréquence de maintenance de resserrage programmée dans les grandes installations.
• Forte adaptabilité : Adapté à des environnements divers ; réussit avec confiance le test de brouillard salin de 300 heures, prouvant sa valeur dans les applications côtières ou dans l'industrie lourde.
• Entretien facile : Simple à installer et à retirer lors des mises à niveau du système, ne nécessitant aucun outil de tension hydraulique spécialisé.
• Rentable : plus économique que les méthodes de connexion complexes alternatives, réduisant le coût total des matériaux des déploiements de conduites de bus à grande échelle sans compromettre la sécurité.
