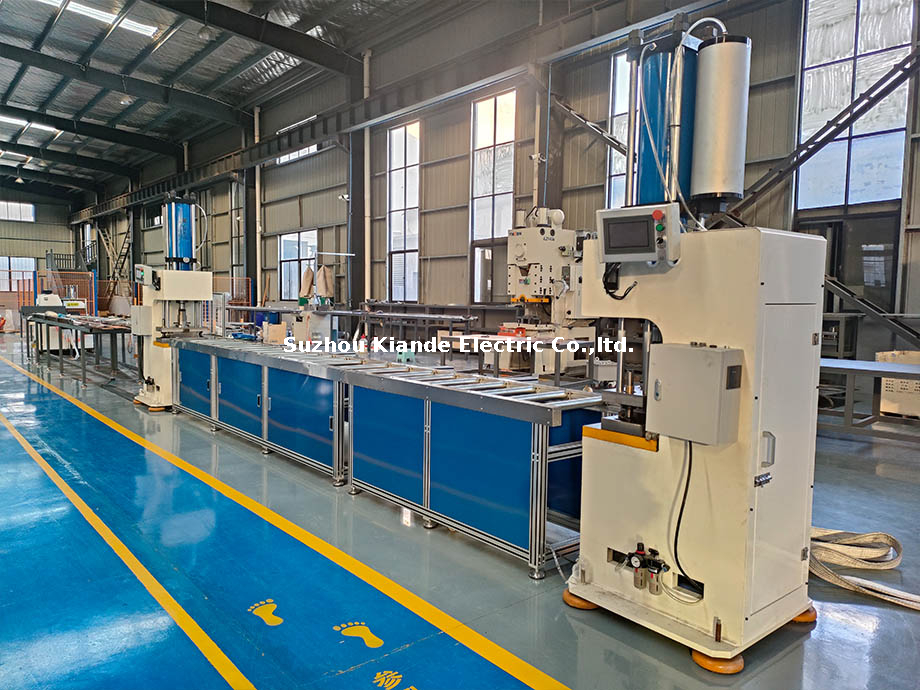

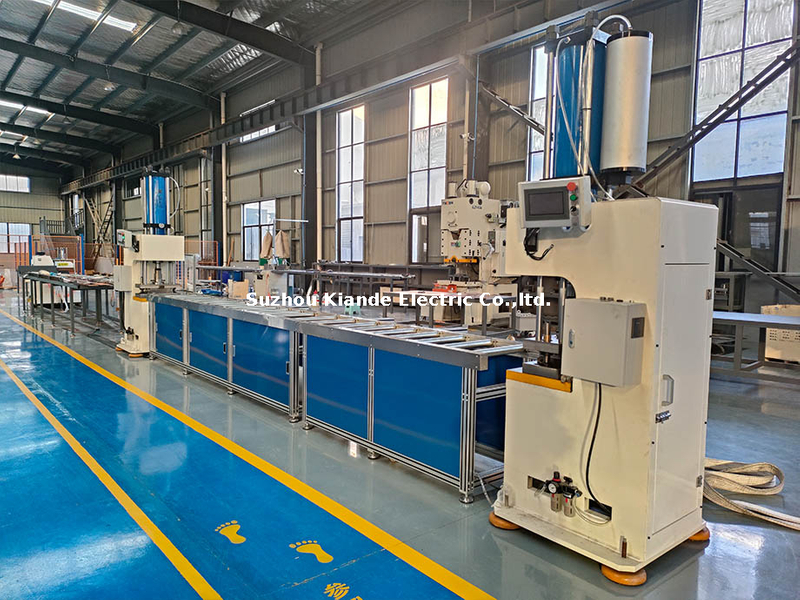

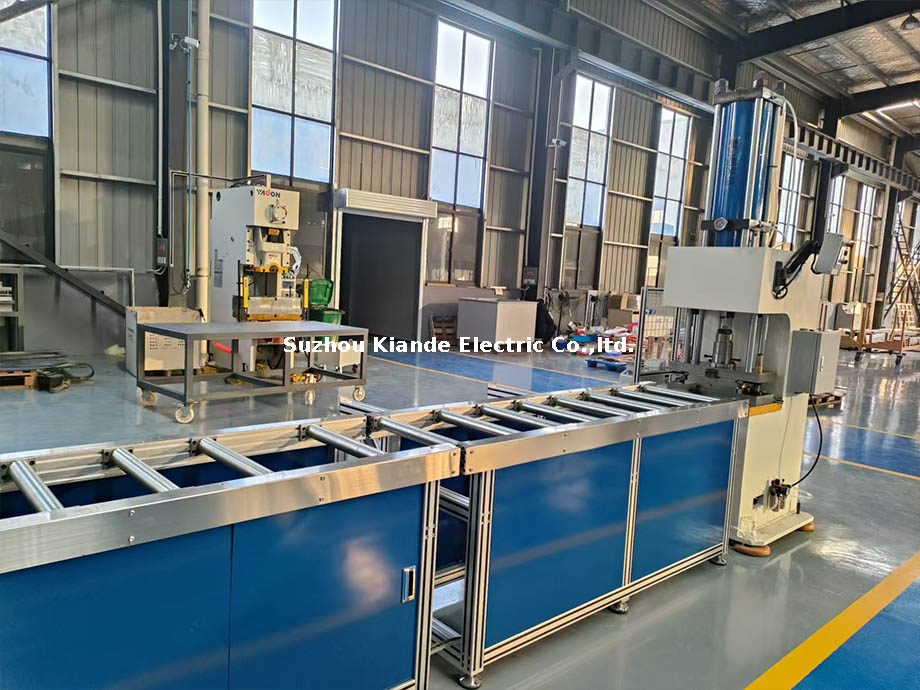

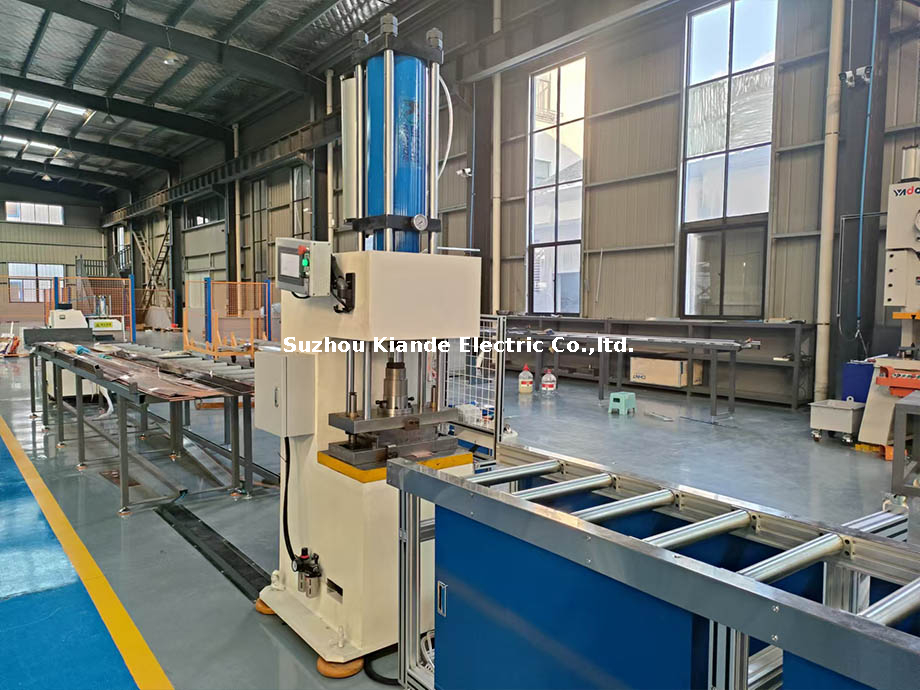

La poinçonneuse numérique pour barres omnibus est utilisée pour poinçonner les deux extrémités de la barre omnibus en une seule fois afin de garantir le parallélisme entre le profil de la barre omnibus et le conducteur. Ce parallélisme garantit une connexion fiable entre le conducteur et le joint, ce qui permet de contrôler l'augmentation de la température du joint. Le point clé est que la machine peut ajuster le coefficient de rebond en fonction du matériau et de la largeur du conducteur. Le coefficient de rebond varie en fonction de la courbure ou de la largeur différente du conducteur et ce type d'ajustement peut garantir le parallélisme.
La poinçonneuse numérique pour barres omnibus KD-YYJ-40(50)T traite les extrémités des barres omnibus en une seule opération. La description du produit lie cette opération au parallélisme entre le profil du jeu de barres et le conducteur. L'ajustement numérique du coefficient de rebond tient compte du matériau et de la largeur du conducteur. Un système d'alimentation hybride hydraulique et pneumatique et un changement rapide de matrice sont spécifiés pour cette machine de traitement final. |  |
| Spécification | des paramètres |
|---|---|
| Modèle | KD-YYJ-40(50)T |
| Type de puissance de pliage Matrice | Hybride hydraulique et pneumatique |
| de pression | 40T ou 50T, maximum. 80T |
| Taille | Changement de matrice rapide |
| du lieu de travail | L450mm*L340mm |
| Mode de contrôle | Contrôle numérique |
| Source d'air | 0,6MPa |
| Dimension de l'équipement | 220 ~ 230 VCA 50 ~ 60 Hz 80 W |
| électrique | L680mm* L580mm* H2600mm |
Traitement final uniqueLa source décrit le traitement des deux extrémités en une seule opération. | Ajustement du rebondLe coefficient peut être ajusté en fonction du matériau et de la largeur du conducteur. | Contrôle numériqueLa commande numérique est spécifiée dans le tableau des paramètres. |
Système d'alimentation hybrideLe type de puissance répertorié combine un fonctionnement hydraulique et pneumatique. | Changement de matrice rapideLe changement rapide de matrice est explicitement identifié dans la source. | Options de pressionLe tableau répertorie 40T ou 50T, avec un maximum de 80T. |
FonctionsTraitement de fin unique — La source décrit le traitement des deux extrémités en une seule opération. Ajustement du rebond — Le coefficient peut être ajusté en fonction du matériau et de la largeur du conducteur. Contrôle numérique — Le contrôle numérique est spécifié dans le tableau des paramètres. | Principe de fonctionnement
|
Préparation de l'extrémité du jeu de barresTraitement numérique des extrémités des jeux de barres pour la géométrie de joint spécifiée. | Ajustement conducteur à jointPréparation des extrémités liée à l'alignement entre le conducteur et le joint. | Alignement du profil de la barre omnibusTraitement destiné à maintenir le parallélisme avec le profil du jeu de barres. |
Fournissez le dessin de l’extrémité du conducteur et les exigences en matière de matrice.
Confirmez si la configuration 40T ou 50T convient à l'opération prévue.
Identifiez les changements de matériau et de largeur qui nécessitent des paramètres distincts.
Contrôles d'acceptation recommandés pour la poinçonneuse numérique de barres omnibus :
Examen du parallélismeMesurez l'extrémité traitée par rapport au conducteur et à la géométrie du profil spécifiés. | Configuration du matériauVérifiez que les paramètres de rebond correspondent au matériau et à la largeur réels du conducteur. | Changement d'outillageVérifiez l'ajustement de la matrice et la première pièce traitée après un changement d'outillage. |
Focus produit sur le poinçonnage finalLes poinçonneuses numériques de barres omnibus font partie de la gamme d'équipement officielle de Kiande. | Équipement de barre de connexionLe fabricant répertorie également un centre de barre de connexion commun dédié. | Machines à conducteurs associéesSon portefeuille couvre le traitement des conducteurs et l'assemblage des jeux de barres en aval. |
L'ajustement du rebond répond aux changements de matériau et de largeur décrits dans la page du produit.
L'équipement se concentre sur la géométrie des extrémités utilisée au niveau des joints de barres omnibus.
La station de poinçonnage d'extrémité peut être envisagée aux côtés des autres machines à conducteurs de l'entreprise.
Autres machines pour la préparation des conducteurs et des joints : Centre de traitement des barres de connexion des joints , Machine de traitement multifonctionnelle des conducteurs de barres omnibus , Machine d'assemblage manuel.
Fabrication de conducteurs de jeux de barres
Préparation des joints de busway
Réalisation de connexions électriques
Le poinçonnage numérique des barres omnibus est inclus dans la gamme de produits officielle de Suzhou Kiande Electric Co.,Ltd. L'entreprise fabrique également des barres de connexion communes et des équipements conducteurs multifonctionnels, avec des départements de conception technique et de production répertoriés dans son profil. |  |
Soumettez le matériau conducteur, la largeur et le dessin du joint.
Passez en revue la sélection de pression et la portée de l’outillage.
Vérifiez la géométrie de l'extrémité après avoir convenu du réglage du rebond spécifique au matériau.
Le site Web officiel de Kiande affiche un document de brevet d'invention pour l'équipement de traitement des conduites de bus. Il s'agit d'un document technologique de l'entreprise. Il n'établit pas la conformité CE ni la certification ISO actuelle pour chaque configuration de produit. |  |
KD-YYJ-40(50)T est décrit comme traitant deux extrémités de jeu de barres en une seule opération pour prendre en charge le parallélisme des conducteurs et des profils.
La description KD-YYJ-40(50)T explique que le rebond varie en fonction du matériau et de la largeur du conducteur. Le coefficient est ajusté en fonction de ces conditions.
Le tableau KD-YYJ-40(50)T répertorie 40T ou 50T et un maximum de 80T. Confirmez la note de la configuration commandée.
Un changement rapide de matrice est spécifié pour KD-YYJ-40(50)T. La matrice fournie doit encore correspondre à la géométrie d'extrémité requise.
Les valeurs publiées sont 0,6MPa d'air et 220~230VAC, 50~60Hz, 80W de puissance électrique pour le KD-YYJ-40(50)T.
Le lieu de travail répertorié mesure L450 mm × W340 mm. Les dimensions de l'équipement sont L680 mm × W580 mm × H2600 mm, distinctes des dégagements du support de la pièce.
