La machine d'inspection automatique flexible des barres omnibus pour les tests de résistance HT est composée de trois parties, une station de positionnement d'alimentation, une station d'inspection et une station de décharge.

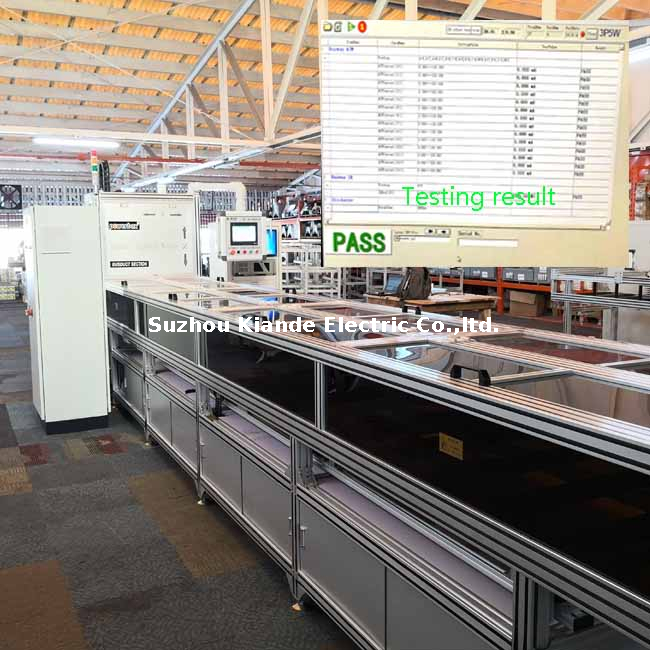

Ligne de test de barres omnibus HT et d'isolation entièrement automatique
Effectue des tests de tension de tenue et de résistance d'isolation en ligne sur des canalisations de barres omnibus en cuivre ou en aluminium de 1,5 à 6 m de long après l'assemblage final, juge automatiquement la réussite/l'échec et imprime un rapport entièrement traçable.
-
Test de tenue (HV)
des modules de test de base
-
Sortie nominale : 1 000 VA (AC 5 kV / 200 mA)
-
Réglage de la tension de sortie et plage de mesure : 0,2 kV – 5,00 kV AC, pas de 10 V
-
Résolution et précision : 10 V, ±(2,5 % du réglage + 10 V)
-
Fréquence : 50 Hz ou 60 Hz sélectionnable
-
Forme d'onde : sinusoïdale, THD ≤ 5 % au-dessus de 200 V sur charge résistive pure
-
Limites d'alarme de courant de claquage : 0,10 – 99,99 mA (pas de 0,01 mA), 100,0 – 200,0 mA (pas de 0,1 mA)
-
Plage de mesure du courant de claquage : 0,001 – 3,499 mA / 3,50 – 99,99 mA / 100,0 – 199,9 mA
-
Précision : ±(2,5 % de la lecture + 5 chiffres)
Test de résistance d'isolation
-
Réglage de la tension de sortie et plage de mesure : 100 – 1 000 V DC, pas de 5 V
-
Résolution et précision : 1 V, ±(3 % du réglage + 5 V)
-
Temps de test : 1,0 – 999,9 s (LL = continu), pas de 0,1 s, ±(0,1 % du réglage + 2 chiffres)
-
Limite inférieure IR : 1 – 2000 MΩ
-
Limite supérieure IR : 0 – 2 000 MΩ (0 = OFF)
-
Plage de mesure IR : 1 – 2 000 MΩ, sélection automatique
-
Points forts techniques
-
Fixation flexible : pinces servocommandées, largeur 30 – 200 mm, positionnement et sélection d'outils automatiques
-
Recette à une touche : recettes de test pré-stockées pour différentes classes et longueurs de tension ; tous les paramètres changent automatiquement
-
Interface ERP : traçabilité de la qualité au niveau du numéro de série
-
Applications typiques
-
Test final à 100 % des canalisations préfabriquées HT / MT / BT avant expédition
-
Tests par lots de barres omnibus 40,5 kV pour les énergies renouvelables (PV et éolienne)
-
Exemples de tests de tenue pour les barres omnibus en cuivre UPS et les barres omnibus de traction ferroviaire dans les centres de données
-
Les usines OEM exigent « zéro évasion » et une traçabilité complète des données
