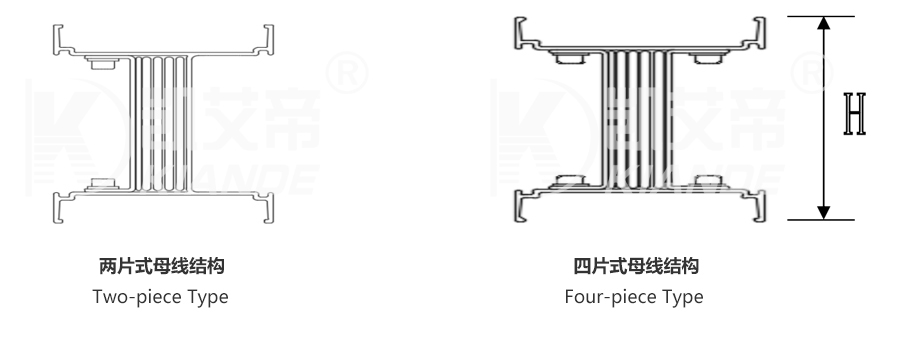

La chaîne de montage automatique est personnalisée en fonction du type de jeu de barres des clients. Il peut réaliser un fonctionnement sans pilote, peu importe que le jeu de barres soit fixé par un rivet ou un boulon. Actuellement, le type de jeu de barres est principalement divisé en deux types : le type en deux pièces et le type en quatre pièces.
Grâce à l'assemblage et à la fixation automatiques, la machine d'assemblage automatique contribuera à réduire la main-d'œuvre et à améliorer la qualité du produit et l'efficacité du travail. Le principe de fonctionnement est de reconnaître le type de jeu de barres et d'ajuster automatiquement tous les paramètres de la machine en scannant le code à barres. Grâce à l'interconnexion des modules entre l'API, le réseau, l'écran tactile et l'IPC, etc., la machine d'assemblage automatique peut également réaliser une communication d'informations avec l'ERP, la machine d'inspection automatique et d'autres machines associées.

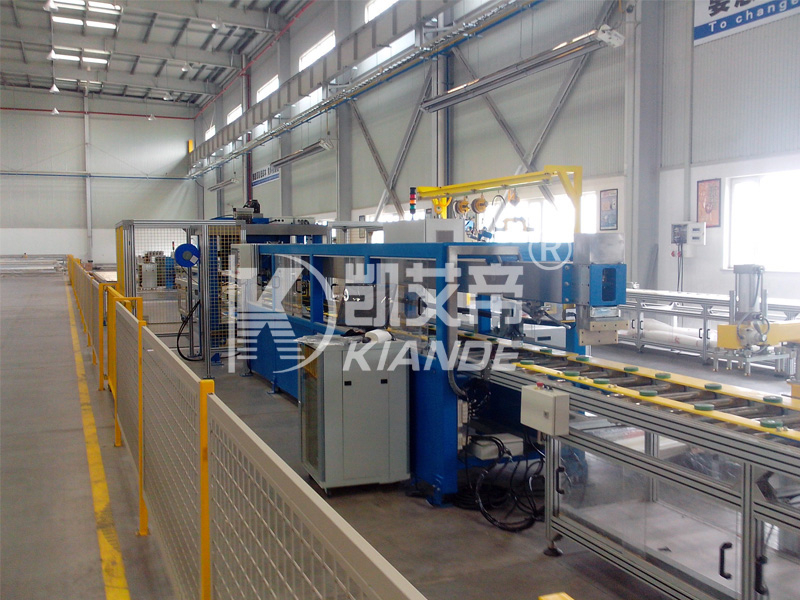

La chaîne d'assemblage automatique de jeux de barres KD-ZDX/NC-2(4)D-6(4.5) est personnalisée en fonction de la structure du jeu de barres. La description originale couvre les types en deux et quatre pièces, avec assemblage et fixation automatiques. La lecture des codes-barres identifie le type de jeu de barres et ajuste les paramètres de la machine. La page décrit la communication via les modules PLC, réseau, écran tactile et IPC, y compris les interfaces avec l'ERP et les équipements d'inspection automatique. | ![]() |
La dimension source comprend H19000mm. Cette valeur est conservée telle que publiée et explicitement marquée pour confirmation ; il n'est pas silencieusement modifié en H1900mm. L'étendue de la fixation des boulons doit être confirmée séparément de la table de rivetage automatique.
| Paramètre | Spécification |
|---|---|
| Modèle | KD-ZDX/NC-2(4)D-6(4.5) |
| Max. Hauteur du jeu de barres | 350 mm (monocouche) |
| Max. Longueur de la barre omnibus | 6000mm |
| Type de position | Position unilatérale/Position médiane |
| Efficacité de travail | Environ 3000 mm/2 min |
| Axe de contrôle | 5 axes |
| Système de contrôle | Contrôle du réseau, Maintenance en ligne (en option) |
| Station de rivetage Nos | 4 ensembles (type quatre pièces)/2 ensembles (type deux pièces) |
| Type de rivetage Équipement | Rivetage automatique |
| électrique | 380 ~ 415 VCA 50 ~ 60 Hz 20 kW |
| Dimension : | L25000mm*L2000mm*H19000mm |
Configuration basée sur un code-barresLa numérisation identifie le type de jeu de barres et ajuste les paramètres de la machine associés. | Cinq axes de contrôleCinq axes de contrôle sont spécifiés dans la table source. | Rivetage basé sur la structureQuatre stations sont répertoriées pour les jeux de barres en quatre parties et deux pour les jeux de barres en deux parties. |
Choix de positionnementLes positionnements unilatéraux et intermédiaires sont répertoriés. | Contrôle du réseauLe contrôle du réseau est spécifié, avec une maintenance en ligne marquée comme facultative. | Rivetage automatiqueLe type de rivetage publié est le rivetage automatique. |
FonctionsConfiguration basée sur un code-barres — La numérisation identifie le type de jeu de barres et ajuste les paramètres de la machine associés. Cinq axes de contrôle — Cinq axes de contrôle sont spécifiés dans la table source. Rivetage basé sur la structure — Quatre stations sont répertoriées pour les jeux de barres en quatre parties et deux pour les jeux de barres en deux parties. | Principe de fonctionnement
|
Lignes de jeux de barres en deux partiesAssemblage automatique avec la configuration de rivetage à deux postes. | Lignes de jeux de barres en quatre partiesAssemblage utilisant la disposition publiée à quatre stations. | Production de voies ferrées en réseauProduction nécessitant les interfaces de communication décrites sur la page officielle. |
Spécifiez les jeux de barres en deux ou quatre pièces et si le produit nécessite des rivets ou des boulons.
Sélectionnez un positionnement unilatéral ou intermédiaire par rapport à la disposition de la section et de la ligne.
Définir les exigences en matière d'ERP, de machine d'inspection et de maintenance en ligne facultative.
Contrôles d'acceptation recommandés pour la chaîne d'assemblage automatique de jeux de barres :
Correspondance de recette de code à barresVérifiez que la numérisation sélectionne le type et les paramètres de la machine corrects. | Examen de la fixationInspectez la section assemblée selon la configuration de rivetage ou de boulonnage convenue. | Vérification de l'interfaceVérifier les informations échangées avec les équipements de production connectés. |
Offre d'assemblage automatiqueLes lignes de production entièrement automatiques sont nommées dans la gamme d'équipement officielle de Kiande. | Machines d'inspection associéesLa société répertorie également les équipements d'inspection automatiques et manuels. | Activité de production et de donnéesSon profil d'entreprise met l'accent sur la production intelligente et l'analyse des données. |
Le nombre et le positionnement des stations de rivetage peuvent être examinés par rapport à la structure du jeu de barres.
La reconnaissance des codes-barres relie le type de produit aux paramètres de la machine.
La page originale décrit l'échange d'informations avec les machines et l'ERP associés.
Alternatives au niveau de l'assemblage et équipement d'inspection de la qualité : Ligne d'assemblage semi-automatique , Machine d'assemblage manuelle , Ligne d'inspection manuelle.
Fabrication automatisée de barres blindées
Assemblage de canalisations préfabriquées
Automatisation d'usine électrique

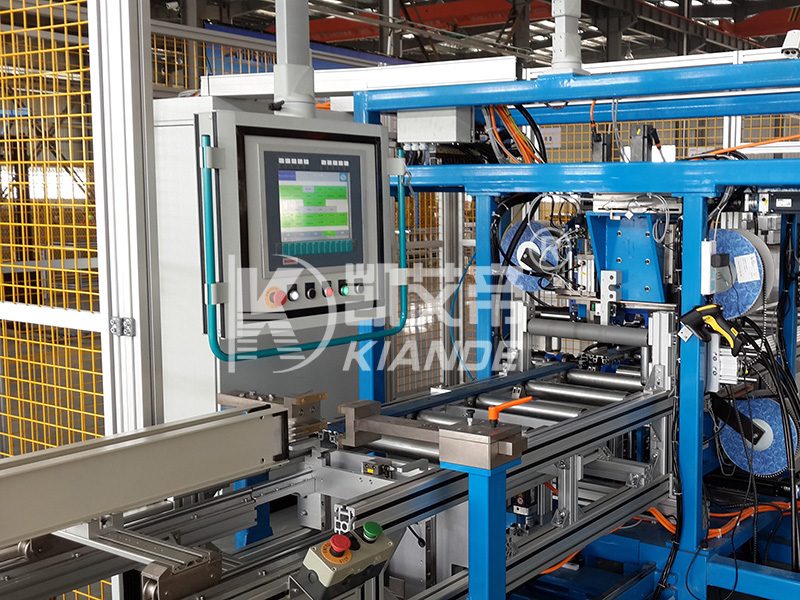

Kiande développe des équipements de production de jeux de barres en mettant l'accent sur la fabrication intelligente et l'analyse des données. Sa gamme officielle comprend des machines automatiques d’assemblage, d’inspection et d’emballage. Le siège social est à Suzhou et le centre de fabrication est à Zhenjiang. | ![]() |
Fournir la structure, les dimensions des sections et les exigences de fixation.
Répertoriez les exigences en matière de communication en matière de codes-barres, d’ERP et de machine d’inspection.
Examinez l'empreinte au sol spécifique au modèle et la disposition des stations avant la planification du site.

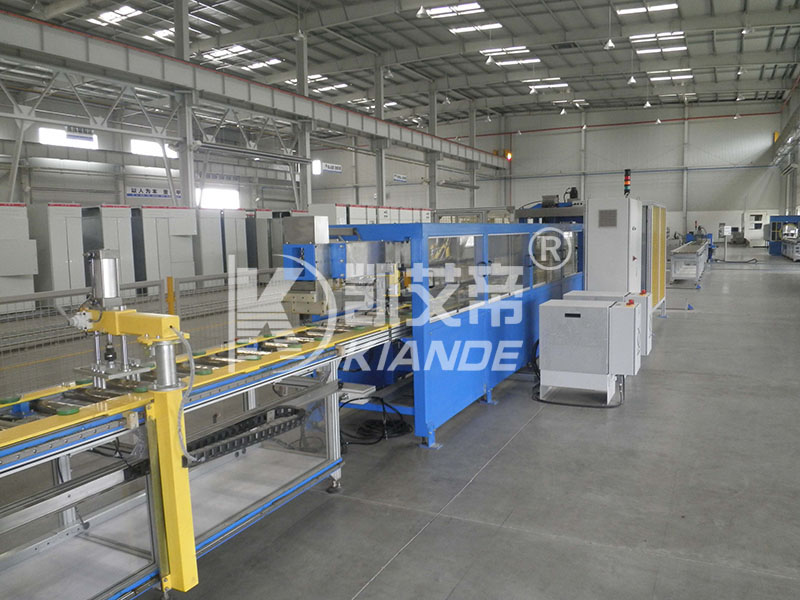

Le site Web officiel de Kiande affiche un document de brevet d'invention pour l'équipement de traitement des conduites de bus. Il s'agit d'un document technologique de l'entreprise. Il n'établit pas la conformité CE ni la certification ISO actuelle pour chaque configuration de produit. | ![]() |
KD-ZDX/NC-2(4)D-6(4.5) répertorie les deux. Son tableau précise deux postes de rivetage pour les jeux de barres en deux parties et quatre pour les jeux de barres en quatre parties.
La description KD-ZDX/NC-2(4)D-6(4.5) utilise la lecture de codes-barres pour reconnaître le type et ajuster les paramètres de la machine.
La source indique une longueur maximale de 6 000 mm et une hauteur maximale d'une seule couche de 350 mm.
La description KD-ZDX/NC-2(4)D-6(4.5) couvre la communication à l'aide de modules PLC, réseau, écran tactile et IPC. Confirmez la portée réelle de l'interface dans le devis.
Le tableau KD-ZDX/NC-2(4)D-6(4.5) répertorie le contrôle du réseau et identifie la maintenance en ligne comme facultative.
Le tableau publie L25 000 mm × L2 000 mm × H19 000 mm. La hauteur de 19 000 mm nécessite une confirmation sur un plan d'agencement ; elle n'a pas été modifiée en une valeur supposée.
Le tableau KD-ZDX/NC-2(4)D-6(4.5) donne environ 3000 mm/2 min et 380~415VAC, 50~60Hz, 20kW. La référence de production ne constitue pas une garantie de cycle universelle.
En plus de cela, la machine d'assemblage automatique dispose de fonctions d'auto-vérification en auto-diagnostiquant chaque signal d'entrée et de sortie pour éviter les pannes. De plus, les statistiques de données sur l'OEE (taux d'utilisation global) de la machine sont utiles pour l'analyse future des données.
Actuellement, le type de jeu de barres est principalement divisé en deux types : le type en deux parties et le type en quatre parties.
