La chaîne d'assemblage semi-automatique est composée de trois parties, d'une station de pré-assemblage, d'une station d'inversion automatique et d'une station d'assemblage d'accessoires.
Station de pré-assemblage : les opérateurs pré-assembleront et fixeront les pièces principales du jeu de barres par les appareils et transféreront manuellement le jeu de barres vers la station d'inversion automatique.
Station d'inversion automatique : Lorsque le jeu de barres arrive dans la station d'inversion, l'opérateur doit fixer le jeu de barres avec une pince et commencer à riveter d'un côté. Une fois qu'un côté est terminé, les rotateurs seront inversés à 180 degrés pour le rivetage de l'autre côté.
Station d'assemblage d'accessoires : Une fois la barre omnibus rivetée, l'opérateur assemblera les accessoires de la barre omnibus à cette station.

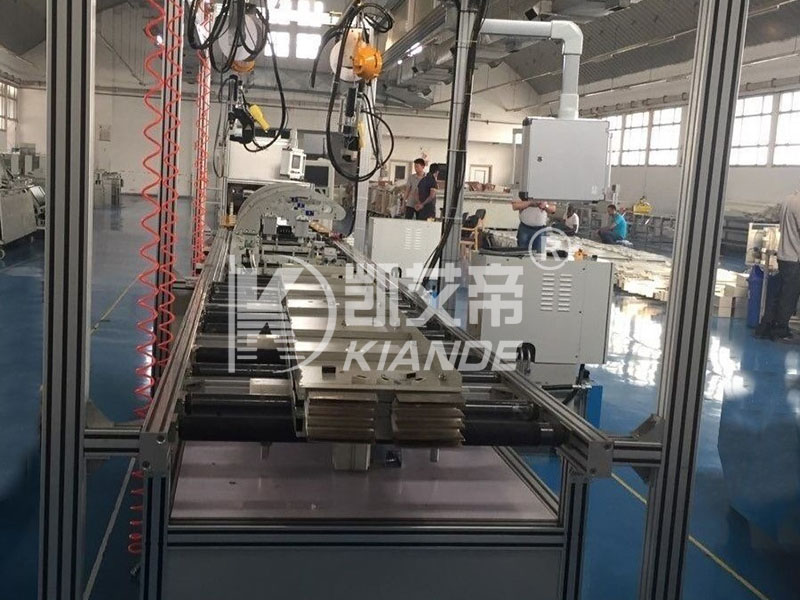

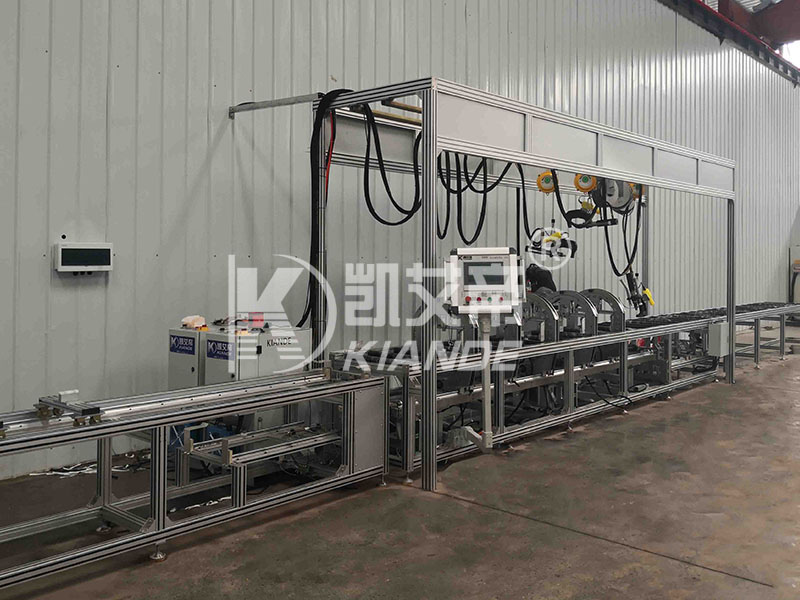

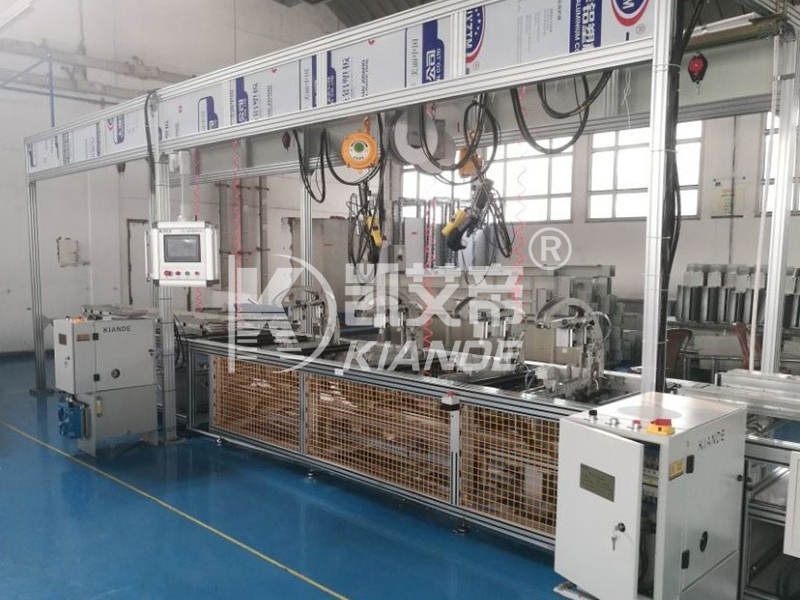

La chaîne d'assemblage semi-automatique KD-ZDX/H-4-6(4.5) combine le pré-assemblage manuel et le rivetage avec une station d'inversion automatique. Ses trois domaines principaux sont le pré-assemblage, l'inversion et l'assemblage d'accessoires. Les opérateurs réparent les pièces principales du jeu de barres et transfèrent la section manuellement. Une fois qu'un côté est riveté, les rotateurs inversent la pièce de 180 degrés pour le côté opposé. La source indique explicitement qu’une riveteuse n’est pas incluse. | ![]() |
Le tableau d'origine indique « Environ 3 000 mm/4 min » comme étant « Type de position ». Cette étiquette est conservée et signalée plutôt que corrigée silencieusement. L’exclusion des machines à riveter est conservée.
| Paramètre | Spécification |
|---|---|
| Modèle | KD-ZDX/H-4-6(4.5) |
| Max. Hauteur du jeu de barres | 330 mm (monocouche) |
| Max. Longueur de la barre omnibus | 6000mm |
| Type de position | Environ 3000mm/4min |
| Machine à riveter | Non inclus |
| N° | 4 ensembles (standard) |
| de rotateur Longueur de la pièce d'inversion | 4500mm |
| N° de dispositif de levage manuel | 3 pièces |
| Fonctionnement manuel Longueur de la station | 1500 mm |
| Matériau de suspension | Cintre en aluminium |
| Type de rivetage | Rivetage manuel |
| Dimension de l'équipement | 380 ~ 415 VCA 50 ~ 60 Hz 5 kW |
| électrique | L18000mm*L800mm*H1900mm |
Inversion automatiqueLa station d'inversion fait pivoter la section serrée de 180 degrés. | Rivetage manuelLe rivetage reste une opération manuelle dans cette disposition semi-automatique. | Quatre rotateurs standardsLa configuration standard publiée comprend quatre ensembles de rotateurs. |
Support de jeu de barres longLa longueur maximale du jeu de barres est de 6 000 mm. | Hauteur monocoucheLa hauteur maximale d'une seule couche indiquée est de 330 mm. | Zones de travail séparéesLes stations de pré-assemblage, d'inversion et de montage d'accessoires définissent le schéma du processus. |
FonctionsInversion automatique — La station d'inversion fait pivoter la section serrée de 180 degrés. Rivetage manuel — Le rivetage reste une opération manuelle dans cet arrangement semi-automatique. Quatre rotateurs standard — La configuration standard publiée comprend quatre ensembles de rotateurs. | Principe de fonctionnement
|
Rivetage double faceTâches d'assemblage nécessitant l'accès aux côtés opposés de la section. | Sections longues de la voie ferréeAssemblage de barres omnibus supporté par luminaire dans la limite de longueur de 6 000 mm. | Jonction manuelle avec inversionProduction conservant le rivetage manuel tout en utilisant la rotation automatique. |
Fournir la hauteur, la longueur et la structure du boîtier du jeu de barres pour l'examen des luminaires.
Identifiez la riveteuse séparée requise car elle n’est pas incluse.
Passez en revue la partie d'inversion de 4 500 mm et la station de commande manuelle de 1 500 mm.
Contrôles d'acceptation recommandés pour les chaînes d'assemblage semi-automatiques :
Pince et rotationVérifiez la sécurité de la section avant et après l'inversion à 180 degrés. | Les deux côtés rivetésExaminez le résultat de l’assemblage de chaque côté du jeu de barres représentatif. | Limite d'approvisionnementVérifiez les fixations et les rotateurs séparément de la machine à riveter exclue. |
Plusieurs niveaux d'assemblageKiande répertorie les lignes de production manuelles, semi-automatiques et automatiques. | Processus d'annulation définiCe produit décrit exactement quelle étape de manipulation est automatisée. | Gamme d'accessoires et d'assemblagesL'entreprise fournit des accessoires pour jeux de barres parallèlement à ses équipements de montage. |
La préparation manuelle, le transfert et le rivetage sont identifiés séparément de l'inversion.
Les longueurs des stations d'inversion et manuelles facilitent la discussion sur la disposition des équipements.
Les acheteurs peuvent comparer cet arrangement avec les alternatives manuelles et automatiques du fabricant.
Méthodes d'assemblage alternatives et inspection en aval : Machine d'assemblage manuelle , Ligne d'assemblage automatique de jeux de barres , Ligne d'inspection manuelle.
Assemblage du boîtier de la voie ferrée
Fabrication de canalisations préfabriquées
Lignes de production électrique

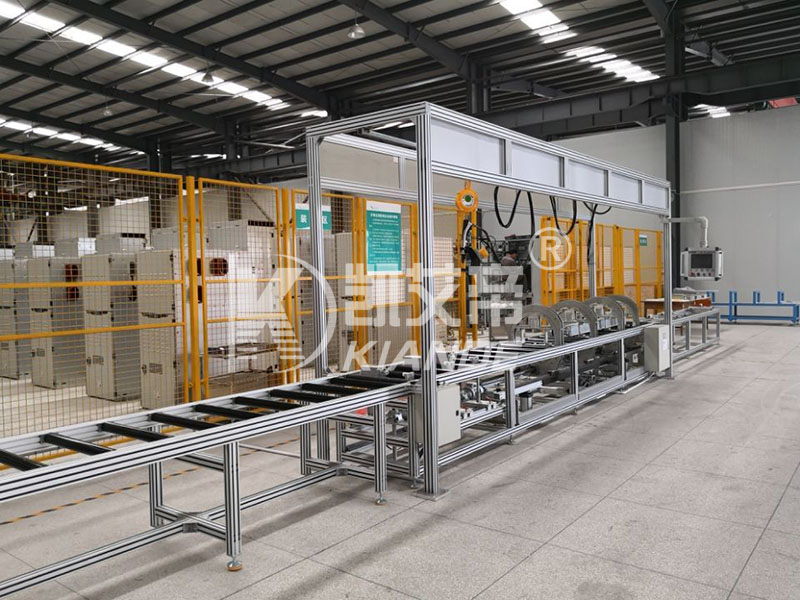

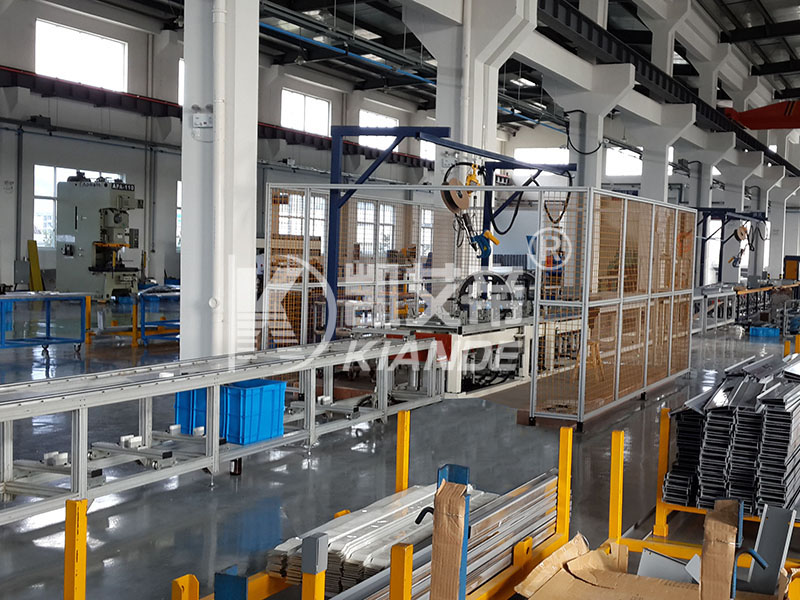

Les lignes de production semi-automatiques apparaissent dans la liste officielle des équipements de jeux de barres de Kiande. L'entreprise propose également des lignes manuelles et automatiques, ainsi que des équipements d'inspection et d'emballage. Ses départements déclarés couvrent la conception technique, la production, les ventes et le service après-vente. | ![]() |
Fournir le dessin de coupe et les exigences d’accès au rivetage.
Examinez une portée détaillée de la ligne et de l’équipement de rivetage requis.
Discutez du support de section et de l’accès à l’usine autour de la station de rotation.
Le site Web officiel de Kiande affiche un document de brevet d'invention pour l'équipement de traitement des conduites de bus. Il s'agit d'un document technologique de l'entreprise. Il n'établit pas la conformité CE ni la certification ISO actuelle pour chaque configuration de produit. | ![]() |
KD-ZDX/H-4-6(4.5) utilise une station d'inversion automatique. Le pré-assemblage, le transfert et le rivetage restent manuels dans le processus publié.
Non. Le tableau KD-ZDX/H-4-6(4.5) indique « Machine à riveter : non incluse. » Confirmez l'équipement séparé requis.
Le processus KD-ZDX/H-4-6(4.5) inverse la barre omnibus serrée de 180 degrés une fois le premier côté riveté.
Les limites indiquées sont de 6 000 mm de longueur maximale et de 330 mm de hauteur maximale d'une seule couche pour le KD-ZDX/H-4-6(4.5).
KD-ZDX/H-4-6(4.5) répertorie quatre ensembles de rotateurs standard et trois dispositifs de levage manuels.
Le tableau KD-ZDX/H-4-6(4.5) place « Environ 3 000 mm/4 min » sous « Type de position ». Il semble s'agir d'une référence de production, mais l'étiquette du champ et les conditions de test doivent être confirmées.
L'exigence publiée est de 380 ~ 415 V CA à 50 ~ 60 Hz et 5 kW. Les dimensions de l'équipement sont L18 000 mm × W800 mm × H1900 mm.
