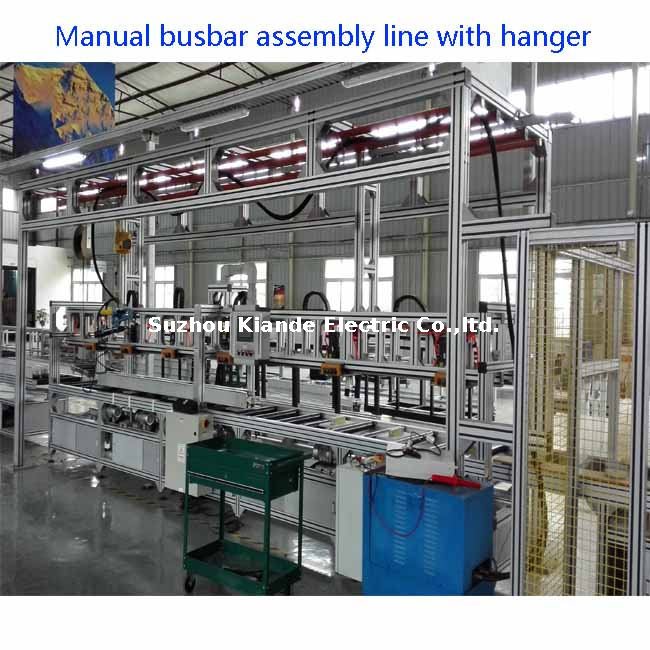

Machine d'assemblage de jeux de barres compacte manuelle pour conduit de bus à double couche

Présentation du produit : Machine d'assemblage de barres omnibus compacte manuelle

La machine compacte manuelle d'assemblage de jeux de barres conçue pour la production de conduits de bus à double couche représente une solution modulaire hautement efficace adaptée à la fabrication moderne de distribution électrique. Conçu pour répondre à des demandes de production intenses et à des environnements industriels rigoureux, cet équipement intègre efficacement trois étapes opérationnelles principales : la station de pré-assemblage, la station de rivetage et la station d'assemblage d'accessoires. En divisant le processus complexe de fabrication des busduct en phases distinctes et gérables, les opérateurs peuvent maintenir un flux de matériaux continu et synchronisé qui réduit considérablement les goulots d'étranglement dans l'usine. La fabrication de conduits de bus à double couche présente traditionnellement des défis importants en termes de gestion du poids et d'alignement précis des conducteurs. Cette machine répond directement à ces problèmes en fournissant une plate-forme stable et structurellement solide qui supporte les matériaux conducteurs lourds tout au long du cycle de vie de l'assemblage, garantissant que chaque unité répond à des normes de sécurité électrique strictes avant de quitter l'installation.

Portée d’adaptabilité et de personnalisation

Ce système est exceptionnellement adaptable, spécifiquement configuré pour prendre en charge les structures de conduits de bus à une ou deux couches avec la même compétence. Il s'adapte facilement à une large gamme de courant allant de 630 A à 2 500 A, ce qui le rend incroyablement polyvalent pour diverses exigences de projets commerciaux et industriels. Les installations peuvent traiter des jeux de barres d'une longueur maximale de 4 500 mm et d'une hauteur maximale de 330 mm pour les configurations monocouches. Que la ligne de production nécessite des profilés de jeu de barres standard en deux parties ou complexes en quatre parties, le cadre structurel fournit l'alignement exact nécessaire pour une fixation sécurisée. Reconnaissant que l'agencement des installations et les spécifications techniques varient considérablement d'une usine de fabrication à l'autre, cette chaîne d'assemblage offre de nombreuses capacités de personnalisation non standard. La configuration électrique, standardisée à 380 V CA, 50 ~ 60 Hz, 1 kW, peut être entièrement adaptée aux exigences du réseau local. De plus, l'empreinte physique, s'étendant jusqu'à 18 000 mm de longueur (ou personnalisée jusqu'à 13 500 mm), peut être modifiée pour s'adapter aux contraintes spatiales sans compromettre l'intégrité des processus de rivetage ou de boulonnage.

Configuration du système et dynamique du flux de travail

La disposition de la machine compacte manuelle d’assemblage de jeux de barres est méticuleusement conçue pour optimiser le transfert physique des matériaux conducteurs lourds. Au poste de pré-assemblage, les opérateurs alignent soigneusement les conducteurs en cuivre ou en aluminium avec leurs couches isolantes respectives, en s'assurant qu'il n'y a aucun espace qui pourrait compromettre les performances électriques. Les matériaux sont ensuite acheminés en douceur le long du cadre en aluminium jusqu'à la station de rivetage, où le boîtier structurel est fixé de manière permanente. Enfin, la station d'assemblage d'accessoires gère l'installation précise des blocs de jonction, des couvercles d'extrémité et des supports de montage. Cette disposition modulaire garantit que chaque poste de travail est optimisé du point de vue ergonomique, permettant aux travailleurs de se concentrer sur des tâches spécifiques avec une précision maximale. Le retour tactile du processus de rivetage manuel, combiné au solide cliquetis métallique des supports en aluminium qui s'engagent, fournit aux opérateurs une confirmation immédiate d'une liaison mécanique sécurisée. Ce renforcement sensoriel permet de maintenir un rythme constant sur la chaîne de production, réduisant ainsi le risque d'erreurs d'assemblage.

Efficacité opérationnelle et contrôle qualité

Lors de l'évaluation de l'impact économique de cette machine compacte manuelle d'assemblage de jeux de barres, le principal avantage réside dans son efficacité de travail exceptionnelle et ses capacités strictes de gestion de la qualité. Le système est conçu pour augmenter la capacité de production globale de l'installation tout en maintenant des tolérances structurelles exactes, offrant ainsi un retour sur investissement supérieur grâce à des coûts de main-d'œuvre réduits et à une minimisation des déchets de matériaux.

• Débit de production accéléré et coûts de main-d'œuvre réduits : l'équipement est calibré avec précision pour traiter environ 3 000 mm de conduit de bus toutes les 6 minutes. En utilisant six dispositifs de levage spécialisés ainsi que des cintres en aluminium durables, l'installation réduit considérablement la contrainte physique et le recours à la manutention manuelle des matériaux. Les opérateurs n'ont plus besoin de lever manuellement des conduits de bus lourds à double couche entièrement assemblés ; au lieu de cela, les mécanismes de levage intégrés facilitent un mouvement fluide et sans friction sur le cadre en aluminium de 18 mètres. Cette réduction du levage manuel se traduit directement par une baisse des coûts de main-d'œuvre, une diminution des accidents du travail et un rendement quotidien très constant sur lequel la direction peut s'appuyer pour prévoir la production.
• Alignement de précision et assurance qualité stricte : la précision est primordiale dans la fabrication de distribution électrique. La station de rivetage manuelle est dotée d'un mécanisme de rivetage anti-répétition intelligent, garantissant que chaque rivet structurel est appliqué avec exactement la bonne force sans endommager l'enveloppe extérieure ou les couches d'isolation internes. De plus, le système intègre une configuration avancée d’alignement des extrémités. Lorsque les jeux de barres sont serrés, le cadre rigide en aluminium empêche tout déplacement latéral ou torsion. Ce serrage ferme garantit un taux de rendement élevé de produits sans défauts, garantissant que les conduits de bus finaux conservent une cohérence structurelle stricte et sont prêts pour une installation immédiate sur le terrain.
• Système de contrôle ergonomique et simplicité opérationnelle : Bien qu'il s'agisse d'un système de rivetage à commande manuelle, la machine intègre une logique de contrôle sophistiquée pour abaisser la barrière opérationnelle. L'intégration facultative d'un système PLC (Programmable Logic Controller) facilite la surveillance du flux de travail et le suivi du positionnement le long de la ligne. La fonction de retournement manuel des dispositifs de levage est contrebalancée avec précision, permettant à un seul opérateur de faire pivoter de lourds segments de conduits à double couche avec un minimum d'effort physique. Cette conception ergonomique réfléchie minimise la fatigue des travailleurs pendant les quarts de travail prolongés et garantit que les nouveaux opérateurs ont besoin de beaucoup moins de temps de formation pour atteindre des vitesses de production optimales.
