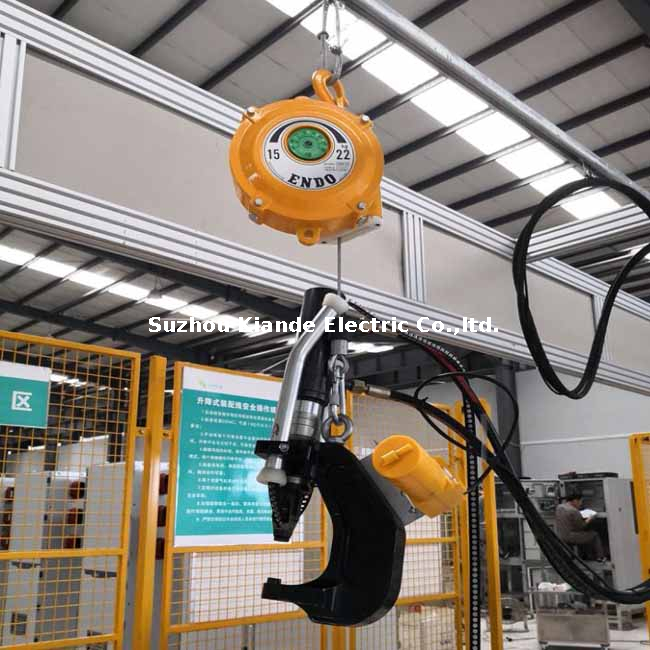

Conçu spécifiquement pour les exigences rigoureuses de la fabrication intensive de jeux de barres sandwich, ce système de rivetage auto-perçant 380 V offre une fixation précise et non destructive pour les tôles double couche de 1,5 mm + 1,5 mm. Contrairement aux méthodes d'assemblage traditionnelles qui nécessitent un pré-perçage, un alignement et une insertion manuelle des rivets qui prennent beaucoup de temps, cet équipement avancé rationalise l'ensemble de votre flux de travail. En perçant et en fixant en un seul mouvement fluide, il réduit considérablement les frais de main-d'œuvre tout en éliminant efficacement les vulnérabilités structurelles et les erreurs humaines souvent associées au poinçonnage manuel. L'architecture de base de la machine intègre un pistolet à riveter robuste et ergonomiquement équilibré, une station de pompage très réactive et un groupe hydraulique robuste qui fournit de l'huile sous pression via des tuyaux hydrauliques flexibles et renforcés.
Pour s'adapter aux vastes aménagements d'ateliers et aux lignes de production complexes à plusieurs stations, le système est judicieusement équipé d'un tuyau d'huile haute pression flexible ultra-long de 10 mètres et d'un réservoir hydraulique d'une capacité substantielle de 50 L. Cette configuration à portée étendue permet aux opérateurs de manœuvrer librement sur de grandes et lourdes portées de barres omnibus sans avoir constamment besoin de repositionner l'unité de puissance hydraulique principale, réduisant ainsi considérablement la fatigue physique et les retards opérationnels. L'activation est gérée intuitivement via une poignée de commutation réactive intégrée directement dans la poignée du pistolet, offrant un retour tactile immédiat et un contrôle précis du cycle de rivetage.
Offrant une sortie hydraulique constante et stable jusqu'à 25 MPa, la machine garantit que chaque point de rivet reçoit une force uniforme et calculée. Cette précision mécanique garantit une intégrité structurelle exceptionnelle, créant un joint formé à froid qui maintient la continuité électrique et la résistance mécanique sur l'ensemble de la sortie de votre jeu de barres. De plus, le cadre de contrôle est hautement adaptable à la croissance de votre installation ; les opérations peuvent passer en toute transparence d’un fonctionnement de commutateur manuel standard à des systèmes automatisés CNC semi-automatiques ou entièrement intégrés personnalisés, s’alignant parfaitement sur l’évolution des volumes de production et des objectifs d’efficacité stricts.
La capacité opérationnelle de cet équipement de rivetage est définie par ses spécifications de qualité industrielle, méticuleusement adaptées pour maintenir une disponibilité continue dans les environnements exigeants de fabrication de composants électriques. La pression nominale maximale de 25 MPa est soigneusement calibrée pour pénétrer et sécuriser deux couches métalliques de 1,5 mm, typiques des boîtiers de jeux de barres denses, sans provoquer de fatigue matérielle, de déformation ou de microfissuration dans le boîtier conducteur environnant. Associé à une course généreuse de la tête du pistolet de 50 mm, les opérateurs bénéficient d'un dégagement mécanique suffisant pour naviguer en douceur dans les profils de barres omnibus complexes, les angles d'assemblage serrés et les sections de joints qui se chevauchent. Cette longueur de course garantit que l'outil peut être positionné avec précision avant que la force hydraulique ne soit appliquée, évitant ainsi les rayures ou le mauvais alignement de la surface.
Non. | Paramètres |
Modèle | KD-MJQ-2 |
Max. Pression | 25MPa |
Longueur du tuyau d'huile | 10000mm |
Capacité du réservoir d'huile | 50L |
Coup de tête de pistolet | 50mm |
Épaisseur du fer | 1,5 mm + 1,5 mm |
Pouvoir | 380 VCA 50 ~ 60 Hz 4,5 kW |
Alimenté par un moteur industriel fiable de 4,5 kW fonctionnant sur une alimentation électrique triphasée standard de 380 V CA (50 ~ 60 Hz), le groupe hydraulique maintient une dynamique des fluides optimale même pendant les changements de production continus et à grand volume. La généreuse capacité du réservoir d'huile de 50 litres joue un rôle essentiel dans la gestion thermique du système. Lors de cycles de rivetage rapides et répétitifs, le grand volume de fluide hydraulique absorbe et dissipe efficacement la chaleur générée, empêchant ainsi la dégradation du fluide, maintenant une viscosité constante et garantissant que la pression délivrée reste absolue sans étranglement thermique. L'inclusion d'un oléoduc de 10 000 mm (10 mètres) souligne encore davantage l'accent mis par la conception de la machine sur la flexibilité spatiale. Les tuyaux sont construits avec un renfort en fil d'acier multicouche pour résister à la pression interne de 25 MPa tout en restant suffisamment souples pour glisser sur les sols en béton de l'usine sans se plier ni s'user par abrasion, garantissant ainsi à vos équipes d'assemblage de travailler efficacement dans des zones de production étendues.
En tant qu'usine de source directe avec plus d'une décennie d'expérience spécialisée dans les machines de traitement des jeux de barres, nous maintenons une surveillance stricte de chaque phase de production, de la sélection des matières premières aux tests hydrauliques finaux. Nous comprenons que chaque installation de production fonctionne avec des configurations spatiales uniques et des protocoles d'assemblage spécifiques, c'est pourquoi notre assistance s'étend bien au-delà de la livraison d'équipements standard.
