Article | Spécification |
Extrémité coiffée de moulage efficace en aluminium pour l'extrémité du conduit de bus | 120mm |
125mm | |
| 128mm | |
130mm |
I. Essence du produit

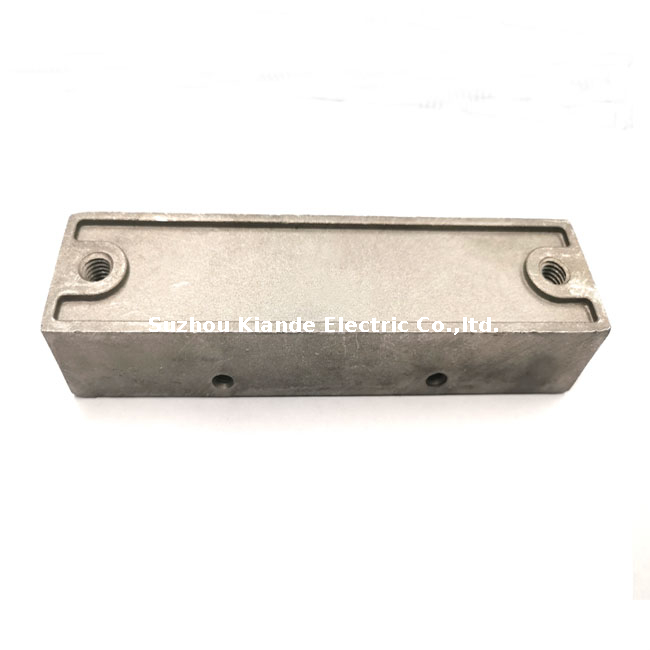

1. Nom : Extrémité coiffée en aluminium moulé en bloc

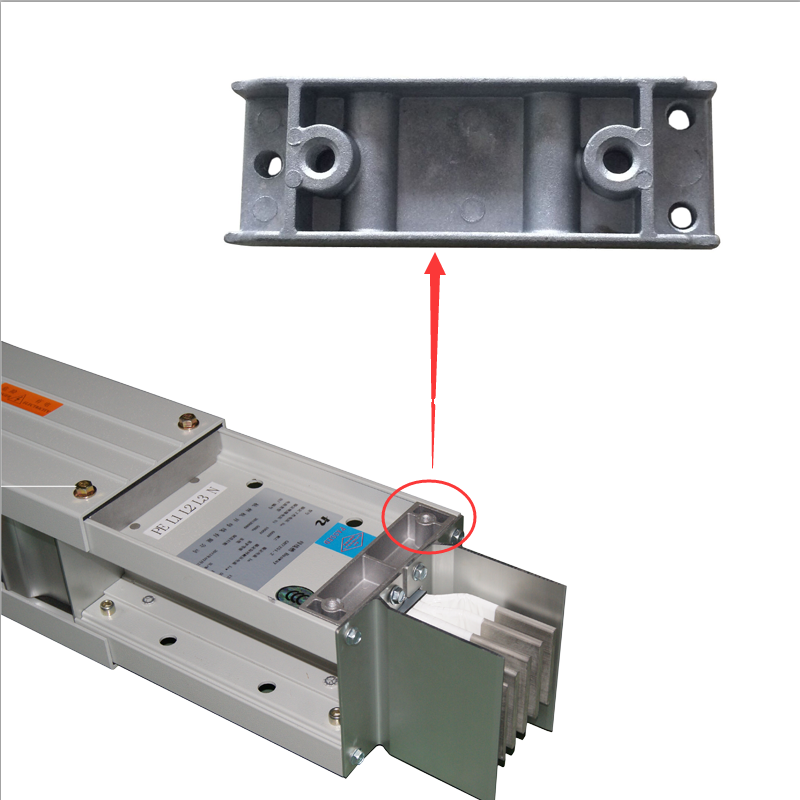

2. Fonction : Un « bouchon métal » pour l'impasse d'un conduit de bus ; ferme le boîtier en aluminium et recouvre les extrémités de la barre de cuivre.
3. Processus : Aluminium moulé sous haute pression (ADC12), ébavuré puis sablé ou anodisé ; la face intérieure est laissée plate : aucune ailette de refroidissement n'est usinée.
II. Rôles réels
1. Extension du boîtier : Même largeur et hauteur que la coque du conduit de bus en aluminium, conserve un aspect uniforme et agit comme une « extension de mise à la terre » par contact vissé avec le boîtier.
2. Étanchéité des extrémités + protection mécanique + blindage électrique : empêche la poussière, l'humidité et les petits animaux de pénétrer, et évite les extrémités en cuivre exposées qui pourraient provoquer des chocs électriques ou des courts-circuits.
III. Structure et dimensions typiques (référence industrielle)
- Matériau : ADC12, épaisseur de paroi 2,5–3 mm
- Contour : 'capuchon rectangulaire', profondeur 25-35 mm, devant fermé, dos entièrement ouvert ; quatre trous fraisés Ø6 mm sur le périmètre pour rivetage ou boulonnage M6 sur la coque du conduit
- Mise à la terre : Pas d'insert en cuivre prémoulé ; la continuité de la terre de protection repose sur le contact métal sur métal entre le capuchon et la coque (vérifiez si une rondelle étamée est ajoutée en usine)
- Finition de surface : sablée
- Poids : env. 0,1 à 0,2 kg (augmente linéairement avec la largeur de la coque de 110 à 140 mm)
IV. Scènes d'application
Extrémités d'alimentation intérieures : bâtiments commerciaux, salles de distribution électrique d'usine
V. Transport et installation
- Emballage : 100 pièces par carton
- Installation : 4 boulons, terminés en une minute à la main
