La coupe divise les barres de cuivre ou d'aluminium dans les longueurs dont vous avez besoin. Le poinçonnage permet de réaliser des trous précis pour les connexions électriques. Plier les barres de formes pour les adapter à des dispositions spécifiques. Ces trois tâches constituent la base de la fabrication des jeux de barres. Chaque étape affecte directement les performances électriques, l’ajustement et la sécurité. Le marché mondial des machines de traitement de barres omnibus CNC, couvrant ces trois méthodes, a atteint environ 696 millions de dollars américains en 2025. Il devrait atteindre 1 081 millions de dollars américains d’ici 2032, avec un taux de croissance annuel composé de 6,5 %. Les lecteurs apprendront les méthodes, les équipements, les paramètres, les meilleures pratiques et le dépannage pour chaque étape de traitement des jeux de barres. Une machine à barres omnibus gère ces tâches avec précision et stabilité, quel que soit le type de matériau.
La découpe, le poinçonnage et le pliage sont les trois étapes principales de la fabrication des jeux de barres.
Le bon dégagement de la lame et le bon placement des trous évitent les défauts et assurent la sécurité des choses.
Le contrôle du retour élastique et l'utilisation du bon rayon de courbure permettent d'obtenir des virages précis et sans fissures.
Les machines multifonctions permettent d'économiser du temps et de l'argent en effectuant plusieurs tâches en une seule unité.
Vérifier souvent la qualité et effectuer l’entretien permet de détecter rapidement les problèmes et d’assurer le bon déroulement de la production.
Il existe trois méthodes principales pour couper les barres omnibus sur mesure : le cisaillement, le sciage et la découpe hydraulique. Le cisaillement utilise une lame droite pour couper rapidement des barres de cuivre ou d'aluminium. Cette méthode est rapide et donne une bonne qualité de bord pour les barres fines à moyennes. Le sciage permet d'obtenir des bords plus nets sur des barres plus épaisses, mais il est plus lent. La coupe hydraulique utilise une force importante pour les travaux lourds sur les jeux de barres. Chaque méthode fonctionne mieux pour différentes quantités de production et différentes épaisseurs de barres. Le cisaillement est le choix le plus courant pour la fabrication de jeux de barres à grand volume car il équilibre vitesse et qualité des bords.
Le jeu de la lame est le réglage le plus important pour une coupe nette. Les opérateurs fixent généralement le jeu entre 5 et 10 % de l'épaisseur du matériau. Pour le cuivre standard, la plage recommandée est de 5 à 8 % de l'épaisseur . Une barre omnibus en cuivre de 10 mm nécessite un dégagement de 0,5 à 0,8 mm. Un jeu incorrect entraîne des bavures, une déformation ou une usure excessive de la lame. Le tableau ci-dessous montre les cibles typiques pour la tolérance de longueur de coupe et le dégagement de la lame.
Paramètre | Cible typique |
|---|---|
Tolérance de longueur de coupe | ±0,5 mm |
Dégagement de la lame (cuivre) | 5-8% de l'épaisseur |
Dégagement de la lame (aluminium) | 5-10% de l'épaisseur |
Les erreurs courantes lors de la coupe incluent les bavures, la flexion du métal due à une pression excessive de la lame et les mesures erronées qui entraînent des déchets. La règle « mesurer deux fois, couper une fois » stoppe le gaspillage. Les lames émoussées, la mauvaise vitesse de coupe et le mauvais jeu créent des bords rugueux et des copeaux métalliques. Les opérateurs doivent remplacer ou affûter les lames toutes les 500 à 1 000 coupes. L'ébavurage vient ensuite après la découpe. Les travailleurs utilisent des limes ou des outils d'ébavurage pour enlever les arêtes vives juste après la coupe. Cette étape assure la sécurité des travailleurs et prépare le jeu de barres au poinçonnage et au pliage. Choisir la bonne lame et effectuer un entretien régulier permet aux machines de découpe de fonctionner correctement. Les machines de découpe CNC offrent des bords plus nets et des tolérances plus strictes pour les travaux difficiles. Une station de découpe bien entretenue facilite l’ensemble du processus de production des jeux de barres.
Choisir le bon poinçon et la bonne matrice est la première étape pour réaliser des trous propres dans chaque jeu de barres. La taille du poinçon doit correspondre au trou dont vous avez besoin et l'ouverture de la matrice est généralement 10 à 20 % plus grande que celle du poinçon. Les opérateurs choisissent le matériau de poinçonnage qui s'adapte à la pièce à usiner : acier à outils pour l'aluminium et acier à outils trempé pour le cuivre. La façon dont la taille du trou se compare à la largeur de la barre est vraiment importante. Un trou placé trop près du bord affaiblit le jeu de barres et peut se déchirer lors du poinçonnage. Ces règles empêchent le métal de se déformer :
Distance du trou au bord de la barre : au moins 1,5 fois l'épaisseur du matériau ( d ≥ 1,5T ) afin que le mur ne gonfle pas et que le métal ne se déchire pas lors du poinçonnage.
Distance d'un trou à l'autre : au moins 2,0 fois l'épaisseur du matériau (d ≥ 2,0T) afin que l'âme entre les trous ne se déforme pas.
Plus petite taille de trou : les trous plus petits que l'épaisseur du matériau (D < 1,0T) doivent être usinés au lieu d'être poinçonnés afin que le poinçon ne se déforme pas.
Distance du bord du trou à la ligne de pliage : au moins d ≥ R + 2T (où R est le rayon de courbure intérieur et T est l'épaisseur du matériau) afin que le trou ne devienne pas ovale lorsque la barre se plie.
Lorsqu'il n'y a pas assez de place, les opérateurs perforent une fente en relief parallèlement à la ligne de pliage ou perforent les trous après le pliage. Une poinçonneuse de jeux de barres suit ces règles d'elle-même lorsque l'opérateur saisit le type et l'épaisseur du matériau.
La formule de la force de poinçonnage est F = L × t × τ, où F est la force en Newtons, L est la longueur totale de cisaillement en millimètres, t est l'épaisseur du matériau en millimètres et τ est la résistance au cisaillement du matériau en mégapascals. Voici un exemple concret. Une barre omnibus en cuivre de 10 mm d'épaisseur nécessite un trou de 12 mm de diamètre. La longueur de cisaillement est égale à la circonférence du trou : L = π × 12 = 37,7 mm. La résistance au cisaillement du cuivre est d'environ 300 MPa. La force nécessaire est F = 37,7 × 10 × 300 = 113 100 N, soit environ 113 kN. Les opérateurs utilisent ce numéro pour choisir une poinçonneuse de jeux de barres avec un tonnage suffisant. L'ajout d'une marge de sécurité de 20 à 30 % empêche la surcharge du poinçon.
Les contrôles qualité après poinçonnage couvrent plusieurs éléments de contrôle. Le tableau ci-dessous répertorie les méthodes d'inspection typiques.
Élément de contrôle | Méthode d'inspection typique | Norme/exigence pertinente |
|---|---|---|
Dimensions (position centrale du trou, longueur/largeur totale) | MMT / mesure optique | Dessiner GD&T |
État des bavures (hauteur des bavures du bord) | Inspection des bavures | Limite de hauteur de bavure d'étirage |
Épaisseur du placage | XRF / mesure métallographique | Spécification client |
Conductivité du cuivre | Conductimètre | ASTM B193 / spécification client |
Le diamètre du trou et la tolérance de position doivent apparaître sur le dessin technique. La tolérance dimensionnelle sur les éléments contrôlés peut atteindre ±0,01 mm , mais les ingénieurs définissent les tolérances en fonction de la fonction. Des tolérances strictes s'appliquent aux interfaces d'accouplement, aux positions des trous et aux caractéristiques de référence électrique. Les limites de hauteur des bavures doivent être indiquées. Des bavures trop importantes endommagent l’isolation et réduisent la ligne d’isolement. Après le poinçonnage, l'ébavurage et le chanfreinage, éliminez les arêtes vives. Cette étape prépare le jeu de barres au pliage et à l’assemblage. Une bonne sélection de poinçons et de matrices, un calcul correct de la force et une inspection minutieuse garantissent la précision et la sécurité de la fabrication des jeux de barres.

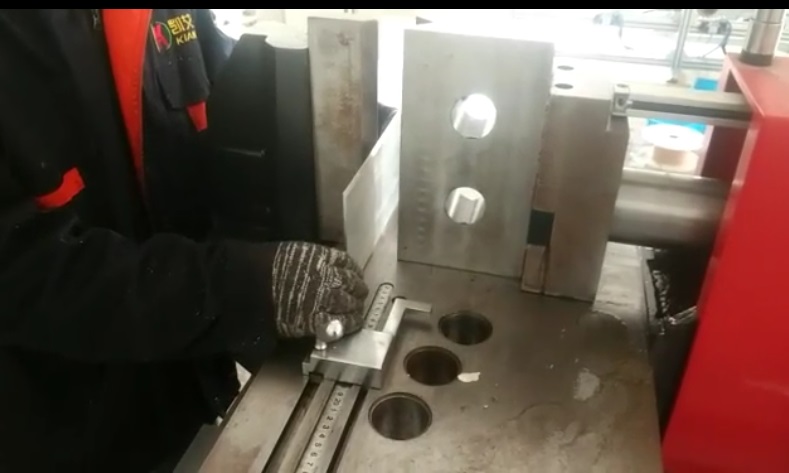

Une cintreuse de barres omnibus transforme les barres plates en angles, décalages et formes en U. Les presses plieuses et les machines multi-cintrages effectuent la majeure partie de ce travail de pliage. Une presse plieuse utilise un jeu de poinçons et de matrices pour pousser la barre en forme de V ou dans un autre profil. Les machines multi-cintrages réalisent plusieurs cintrages en un seul cycle. Certaines unités ont une fonction magnétique limite. Cette caractéristique maintient la pièce à plat contre la matrice et l'empêche de se soulever pendant le pliage. La fonction magnétique limite rend les pièces petites ou fines plus reproductibles.
Le retour élastique se produit parce que le métal rebondit un peu après le lâcher du poinçon. Le cuivre et l’aluminium agissent tous deux de cette façon. Les opérateurs doivent trop plier la barre pour compenser. L'ampleur du retour élastique dépend du type de matériau, de son épaisseur et du rayon de courbure. Une cintreuse de jeux de barres à coefficients de rebond réglables permet à l'opérateur d'affiner cette compensation. La machine à barres omnibus de Il ajuste les coefficients de rebond en fonction du matériau conducteur et de la largeur. Cet ajustement maintient les profils de jeu de barres et les conducteurs parallèles.Suzhou Kiande possède cette fonctionnalité.
Le rayon de courbure minimum empêche les fissures. Le rayon de courbure standard des barres omnibus en cuivre est généralement de 1,5 à 2 fois l'épaisseur du matériau . Ce rapport empêche les fissures tout en préservant l’intégrité structurelle des configurations de batteries. Pour une barre omnibus en cuivre trempé de 3 mm d'épaisseur, le rayon de courbure minimum est de 3 mm fois 2, ce qui équivaut à 6 mm. Une marge de sécurité de 10 à 15 % est suggérée pour les environnements de batterie dynamiques. Le tableau ci-dessous présente les lignes directrices provenant de plusieurs sources.
Norme/Source | Matériau et état | Rayon de courbure minimum |
|---|---|---|
CIB-2221 | Cuivre recuit (PCBA) | 1.0T |
CIB-2221 | Cuivre durci (PCBA) | 2.0T |
CEI 61238 | Connecteurs à compression en cuivre | 0,8T (angle de pliage < 90°) |
Norme de l'industrie | Jeux de barres en cuivre | 1,5T-2,0T |
Pour les barres omnibus en aluminium, une bonne conception du rayon de courbure est essentielle pour éviter les fissures. Le choix des alliages est important . L'alliage 6061-T6 est l'option la plus conductrice en stock mais moins pliable. L'alliage 5052 est moins conducteur mais meilleur pour le pliage. Les alliages tels que 7075-T6, 2024-T3 et Alca 5 manquent de bonnes capacités de conductivité et de flexion.
Un pliage précis commence par une configuration appropriée. Les opérateurs saisissent les paramètres de pliage dans le contrôleur CNC. Ces paramètres couvrent les dimensions de la pièce, la position de pliage, la course et d'autres valeurs de processus. La butée arrière CNC se déplace ensuite d'elle-même vers l'emplacement programmé. Ce mouvement permet à l'opérateur de placer la pièce métallique avec précision et de maintenir des dimensions de pliage cohérentes. Un servomoteur et un système de transmission de précision entraînent l'outil de pliage en douceur. La force et la course contrôlées produisent un formage stable et reproductible.
La sélection des outils joue un rôle important dans la qualité du pliage. L'outillage à haute résistance permet un formage précis. Les opérateurs choisissent différents outils en fonction de la forme de la pièce, du matériau, de l'épaisseur et des exigences de pliage. Un guide linéaire de précision maintient la butée arrière en mouvement fluide. Ce guide est rigide, à faible friction et très précis pour une précision fiable à long terme. Une correctement configurée presse plieuse horizontale CNC offre une précision de positionnement élevée et des résultats reproductibles.
Les solutions d'outillage personnalisées sont utiles lorsque les outils standard ne conviennent pas. Différentes pièces nécessitent différentes méthodes de formage. Les fournisseurs peuvent fournir des outils et des matrices de pliage personnalisés en fonction des dessins, des matériaux, des dimensions et des exigences de traitement. Les applications courantes des cintreuses de barres omnibus comprennent le cintrage de barres omnibus et de barres plates, les pièces en forme de U et de Z, la production de supports métalliques, ainsi que le redressage et la correction. Ces cintreuses prennent en charge de nombreuses tâches de fabrication au-delà du simple pliage d'angle.
Une machine de jeu de barres à fonction unique n'effectue qu'une seule tâche, comme le cisaillement, le poinçonnage ou le pliage. Une multifonctions machine de découpe et de poinçonnage de barres omnibus regroupe les trois tâches en une seule unité. Les machines de jeux de barres à trois stations combinent le cisaillement, le poinçonnage et le pliage sur un seul châssis. Cette configuration signifie que les travailleurs n'ont plus à transporter de lourdes barres entre des postes distincts. Un opérateur peut faire glisser le stock latéralement dans une zone de travail de deux mètres. Une tourelle CNC à indexation automatique change d'outils en moins de deux secondes , mais le changement d'une seule matrice à la main prend de trois à cinq minutes. Des circuits hydrauliques séparés permettent même à trois opérateurs de poinçonner, cisailler et plier en même temps.
L'écart de prix est grand. Un petit atelier doté d'une machine et d'outils 3 en 1 paie entre 15 000 et 30 000 dollars pour l'équipement, tandis que l'achat de machines séparées coûte entre 80 000 et 150 000 dollars. Les coûts de la première année totalisent entre 120 000 et 200 000 dollars, contre 550 000 et 900 000 dollars. Pour le traitement intelligent des barres omnibus en cuivre, la machine à barres omnibus de Suzhou Kiande ( https://www.busbarequipment.com/Busbar-Machine-pl46027507.html ) offre un fonctionnement automatique, des performances certifiées CE et des constructions personnalisées pour les barres omnibus en cuivre et en aluminium. Il ajuste les coefficients de rebond en fonction du matériau et de la largeur, afin que les profils restent parallèles aux conducteurs.
L'automatisation transforme la fabrication des jeux de barres d'un travail manuel en un processus piloté par les données. Une machine de jeu de barres moderne lit directement les fichiers CAO et la programmation automatique supprime le besoin de saisir les données à la main. L'automate à écran tactile détermine lui-même la profondeur de course et le positionnement du poinçon. Les temps de cycle atteignent environ 0,5 à 1 minute par jeu de barres standard de 3 mètres , avec des tolérances aussi strictes que ±0,2 mm. Un quart de travail de 8 heures produit suffisamment de jeux de barres pour 100 à 200 sections de barres blindées.
La ligne de production de busduct de Suzhou Kiande ( https://www.busbarequipment.com/Busduct-Production-Line-pl48956507.html ) combine la découpe, le pliage, le poinçonnage, l'emballage d'isolant et les tests en un seul flux de travail. Les fabricants signalent des gains évidents après le passage aux lignes automatisées :
Efficacité accrue : temps de production plus courts et délais plus cohérents.
Qualité améliorée : la précision et la stabilité réduisent les défauts et les retouches.
Économies de coûts : moins de temps d'arrêt et un meilleur débit, des coûts d'exploitation réduits.
Les machines à jeux de barres Kiande ont transformé notre ligne de production. La qualité et l'efficacité de leur équipement sont inégalées et leur équipe d'assistance a été incroyablement réactive. Nous avons constaté une amélioration significative de notre productivité globale et de la qualité de nos produits.
Le système de chargement de stockage de barres omnibus de Suzhou Kiande ( https://www.busbarequipment.com/Busbar-Storage-Loading-System-pl47927507.html ) automatise l'alimentation des matériaux et la gestion des stocks. Il prend en charge la fabrication numérique de l’Industrie 4.0 pour les usines intelligentes. Choisir le bon équipement et bien manipuler les matériaux garantit l’efficacité de chaque étape de la fabrication.
Le contrôle qualité commence par des contrôles de taille à chaque station. Les opérateurs comparent la longueur de coupe, la position du trou et l'angle de pliage avec le dessin. Une règle courante pour la dérive de position des trous est de 1 mm pour 100 mm de longueur de barre omnibus. Cette règle couvre les petites accumulations d’erreurs dans les barres omnibus longues. Une jauge fonctionnelle, également appelée jauge go/no-go, vérifie la position du trou dans l'état maximal du matériau sans mesure de coordonnées. Les broches durcies se trouvent aux véritables positions. Si la pièce s'ajuste sur toutes les goupilles de jauge en même temps, tous les trous passent. Le jaugeage fonctionnel est beaucoup plus rapide que l'inspection par CMM et ne nécessite pas d'opérateur qualifié. Cela fonctionne bien pour les séries de production de 50 pièces ou plus.
L’inspection des bavures est tout aussi importante. Des bavures trop hautes endommagent l’isolation et réduisent la ligne de fuite. Les inspecteurs vérifient la hauteur des bavures par rapport à la limite d'étirage. Les contrôles de l'angle de courbure utilisent des rapporteurs ou des comparateurs optiques. La précision de la position du trou dépend de la MMT ou des jauges fonctionnelles. Le tableau ci-dessous répertorie les indicateurs de qualité clés pour chaque processus.
Processus | Mesure de qualité critique | Spécification / Valeur |
|---|---|---|
Perforation | Précision de positionnement (axes X/Y, servo contrôlé par PLC) | ±0,15 mm |
Coupe | Précision de positionnement du bouchon (servomoteur) | ±0,15 mm |
Pliage | Compensation du retour élastique du matériau | Chacun des 6 modes de pliage comprend un mécanisme de compensation |
Pliage | Force motrice hydraulique | Max 500 KN |
Atteindre ces performances nécessite un contrôle strict de la teneur en oxygène, de la structure des grains, des tolérances dimensionnelles et de l’état de surface à chaque étape de la production. ... une barre omnibus en cuivre doit fournir des chemins de courant à faible résistance sur de grandes sections, résister aux contraintes mécaniques et maintenir la conductivité pendant des décennies de service.
La ligne de production de busduct de Suzhou Kiande se connecte aux machines d'inspection automatiques et aux systèmes ERP pour une gestion fluide de la qualité. L’inspection en ligne automatisée permet une détection continue et en temps réel des défauts. Il détecte les défauts, les variations et la qualité incohérente sans ralentir la production. Les modèles d’inspection en ligne basés sur l’IA offrent une précision et une cohérence accrues. Ils réduisent les faux positifs et les négatifs en trouvant les défauts avec la plus grande précision.
Les défauts courants dans le traitement des barres omnibus comprennent les fissures, les bavures, un angle de courbure incorrect et des trous surdimensionnés. Les fissures aux coins de courbure proviennent généralement d'un rayon de courbure trop petit. Les barres à l'état dur nécessitent un rayon de courbure égal ou inférieur à 2 fois l'épaisseur pour éviter les fissures. Les opérateurs résolvent ce problème en augmentant le rayon de courbure ou en recuit le matériau avant le pliage. Les bavures proviennent d’un mauvais jeu de lame ou d’un outillage émoussé. L'ébavurage avec des limes ou des outils d'ébavurage supprime les arêtes vives juste après la découpe et le poinçonnage. Un mauvais angle de courbure résulte d’un retour élastique que le contrôleur n’a pas compensé. L'ajustement du coefficient de rebond résout ce problème. Les trous surdimensionnés proviennent d'une mauvaise sélection de poinçon et de matrice ou d'un jeu trop important. Passer à la bonne ouverture de matrice résout le problème.
La prévention des défauts commence par une sélection appropriée des matériaux et une configuration de la machine. Une machine à jeu de barres avec contrôle 4 axes et stockage de mémoire de programme maintient les résultats cohérents d'une exécution à l'autre. Cinq jeux de matrices de pliage offrent une flexibilité pour différents rayons de courbure. La sortie hydraulique de 500 KN produit une section transversale lisse et sans bavures. Un entretien régulier des lames et des poinçons stoppe la plupart des défauts avant qu'ils ne surviennent. Les opérateurs doivent remplacer ou affûter les lames toutes les 500 à 1 000 coupes. Une inspection minutieuse et des solutions rapides garantissent l’efficacité et la fiabilité de la fabrication des jeux de barres .
La découpe, le poinçonnage et le pliage ancrent chaque flux de fabrication de barres omnibus. Ces trois étapes se connectent directement : la découpe définit la longueur, le poinçonnage crée des trous de connexion et le pliage façonne le profil final. Les opérateurs doivent contrôler le jeu de la lame, la distance au bord du trou et la compensation du retour élastique. Une sélection appropriée des matériaux et un équipement approprié garantissent la fiabilité. Une machine combinée de traitement de jeux de barres réduit les dommages de manutention et fait gagner du temps. L'aluminium et le cuivre nécessitent chacun un outillage et des paramètres spécifiques. Les contrôles de qualité de routine détectent les défauts avant l'assemblage. Cette approche disciplinée maintient la production efficace et cohérente. Les fabricants qui suivent ces directives obtiennent des résultats fiables. Le processus récompense l’attention aux détails à chaque étape. Chaque cycle de fabrication fournit ensuite des pièces sûres et précises.
Le processus de fabrication des barres omnibus comprend la découpe, le poinçonnage et le pliage. La coupe définit la longueur. Le poinçonnage fait des trous pour les connexions. Le pliage façonne la barre pour l'adapter à la disposition. Chaque étape affecte les performances électriques, l’ajustement et la sécurité. Une machine à jeux de barres gère les trois tâches avec précision et stabilité.
Le cuivre et l'aluminium agissent différemment lors du traitement. Le cuivre nécessite un dégagement de lame de 5 à 8 % de l'épaisseur. L'aluminium fonctionne avec un jeu de 5 à 10 %. Pour le pliage, le cuivre a généralement besoin d'un rayon de 1,5 à 2 fois son épaisseur. Le choix de l’alliage d’aluminium est plus important car certains alliages se fissurent facilement. Les opérateurs ajustent les paramètres pour chaque matériau.
Le retour élastique se produit lorsque le métal rebondit après que le poinçon ait été relâché. Le cuivre et l’aluminium agissent tous deux de cette façon. Les opérateurs doivent trop plier la barre pour compenser. Une cintreuse de jeux de barres à coefficients de rebond réglables permet à l'opérateur d'affiner cette compensation. Cet ajustement maintient les profils de jeu de barres et les conducteurs parallèles.
Les bavures proviennent d’un mauvais jeu de lame ou d’un outillage émoussé. Un mauvais jeu lors de la découpe ou du poinçonnage crée des bords rugueux. Les opérateurs résolvent ce problème en réglant le bon jeu et en remplaçant les lames toutes les 500 à 1 000 coupes. L'ébavurage avec des limes ou des outils d'ébavurage supprime les arêtes vives juste après la découpe et le poinçonnage.
L'automatisation transforme la fabrication des jeux de barres en un processus piloté par les données. Une machine à jeux de barres moderne lit directement les fichiers CAO. La programmation automatique supprime la saisie manuelle des données. Les temps de cycle atteignent environ 0,5 à 1 minute par jeu de barres standard de 3 mètres. Un quart de travail de 8 heures produit suffisamment de jeux de barres pour 100 à 200 sections de barres blindées. Les lignes automatisées se connectent aux machines d’inspection et aux systèmes ERP.
