Dans la fabrication de gros volumes d'appareillages de commutation, de panneaux de commande et de distribution d'énergie, le principal goulot d'étranglement est rarement la vitesse d'exécution d'une seule coupe ou d'un seul pliage ; c'est le temps de transition entre les différentes tâches de fabrication. Le déplacement de lourdes barres omnibus en cuivre ou en aluminium entre des stations isolées à usage unique entraîne des retards de manutention, augmente le risque d'inexactitudes dimensionnelles et gonfle les coûts de main-d'œuvre. Les configurations traditionnelles souffrent de temps d'arrêt élevés lors des changements d'outils et des mesures manuelles.
Les systèmes intégrés modernes consolident le cisaillement, le poinçonnage et le pliage dans une empreinte unifiée. Celles-ci vont d'une machine de jeu de barres compacte 3 en 1 à un centre de traitement de joints de barres entièrement automatisé . Comprendre exactement comment une machine de jeu de barres moderne commute mécaniquement et numériquement entre ces tâches est essentiel pour évaluer le débit de production, le retour sur investissement de l'équipement et l'évolutivité opérationnelle.
Indépendance de la station : les unités haut de gamme utilisent des vérins hydrauliques indépendants et des groupes moteur-pompe dédiés, permettant d'effectuer plusieurs tâches simultanément sans chute de pression ni interférence de la station.
Architecture d'outillage : le passage de l'échange manuel d'une seule matrice aux systèmes de tourelle rotative intégrés dans une poinçonneuse de jeux de barres numérique réduit considérablement les temps de changement mécanique de quelques minutes à quelques secondes.
Orchestration numérique : l'intégration CNC et PLC permet aux opérateurs de programmer des flux de travail complexes en plusieurs étapes (par exemple, poinçonner puis plier) via une interface unique, minimisant ainsi le repositionnement manuel des matériaux.
Risque contre récompense : Même si les systèmes consolidés permettent d'économiser de l'espace au sol et du temps de manipulation, ils introduisent des risques de point de défaillance unique et des défis de charge thermique qui nécessitent des protocoles de maintenance préventive rigoureux.
Définir l’empreinte unifiée nécessite d’examiner comment les stations de découpe, de poinçonnage et de pliage sont intégrées dans un seul châssis. L'objectif principal est de minimiser la distance de déplacement du matériau et la manipulation de l'opérateur. Dans un atelier de fabrication standard, déplacer une barre de cuivre de 3 mètres et 10 mm d'épaisseur d'une cisaille autonome à une poinçonneuse autonome nécessite des chariots, des palans et plusieurs opérateurs. Une machine multifonctionnelle de traitement des jeux de barres élimine ce transit. L'opérateur charge une seule fois la matière première, la glisse latéralement entre les stations adjacentes et réalise toutes les opérations dans un rayon de travail de deux mètres. Cette consolidation physique réduit directement les temps de cycle et diminue la pression physique exercée sur la main-d'œuvre.
L'architecture hydraulique interne dicte la manière dont la machine gère plusieurs tâches. Les systèmes séquentiels, que l’on retrouve souvent dans les équipements d’entrée de gamme, reposent sur une seule pompe hydraulique. Les électrovannes directionnelles détournent l'énergie fluidique vers une station à la fois. Si un opérateur perce un trou, les postes de pliage et de cisaillage sont temporairement verrouillés. Cela réduit le coût d'investissement initial et réduit la complexité du collecteur hydraulique. Cependant, cela limite considérablement les opérations dans un atelier très fréquenté, car une seule tâche peut être effectuée à un moment donné.
Les configurations de traitement simultané utilisent des configurations multi-pompes et multi-moteurs. Ces systèmes disposent de circuits hydrauliques dédiés pour chaque station. Jusqu'à trois opérateurs peuvent travailler de manière indépendante aux postes de poinçonnage, de cisaillage et de pliage sans subir de décalage hydraulique ni de chute de pression. Si l'opérateur A cisaille une barre de 12 mm, l'opérateur B peut simultanément plier une barre de 10 mm sans que la machine ne cale. Cette approche multicylindre nécessite des réservoirs de fluide plus grands et des groupes moteurs plus robustes, mais elle triple effectivement la capacité de débit de l'empreinte.
La disposition physique des stations sur le pont de la machine a un impact sur le flux des matériaux. Une disposition linéaire place la cisaille, le poinçon et la cintreuse en ligne droite. Cela fonctionne mieux pour les alimentations de matériaux longues et continues, permettant aux barres de cuivre brut de se déplacer directement à travers la machine le long d'un convoyeur à rouleaux. Cependant, elle nécessite un espace au sol important aux deux extrémités pour le support matériel, et les opérateurs doivent parcourir toute la longueur de la machine pour changer de tâche.
Une disposition triangulaire ou radiale crée un encombrement peu encombrant. Il regroupe les trois stations autour d'un hub central, minimisant ainsi les mouvements de l'opérateur. Le travailleur pivote simplement pour accéder à la station suivante. Cette conception nécessite une planification minutieuse du dégagement de l’espace de travail. Lors du pliage de longues barres omnibus, l'arc de balayage du matériau peut facilement entrer en collision avec des équipements ou des murs adjacents si la machine est placée trop près d'un coin.
Mesurez la longueur maximale du cuivre brut ou de l’aluminium que vous traitez quotidiennement.
Calculez le rayon de pivotement requis pour un virage à 90 degrés sur votre pièce typique la plus longue.
Cartographiez l'espace au sol pour garantir au moins un mètre d'espace libre au-delà du rayon d'oscillation maximum.
Placez la machine à proximité des racks de matières premières pour minimiser les déplacements du chariot élévateur.
Assurez-vous que l’éclairage zénithal ne projette pas d’ombres sur les guides d’alignement de poinçonnage et de cisaillement.

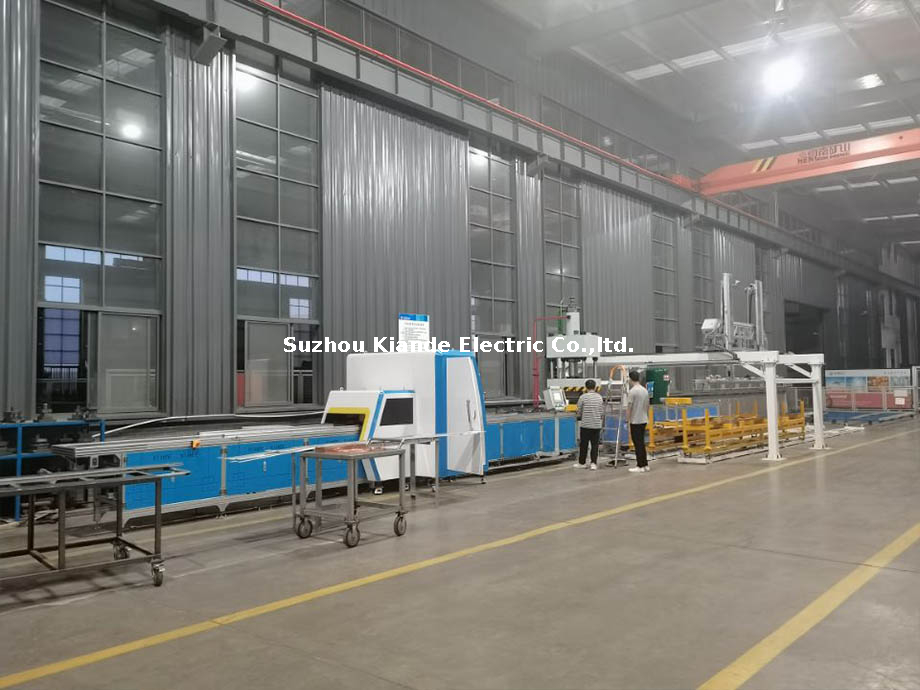

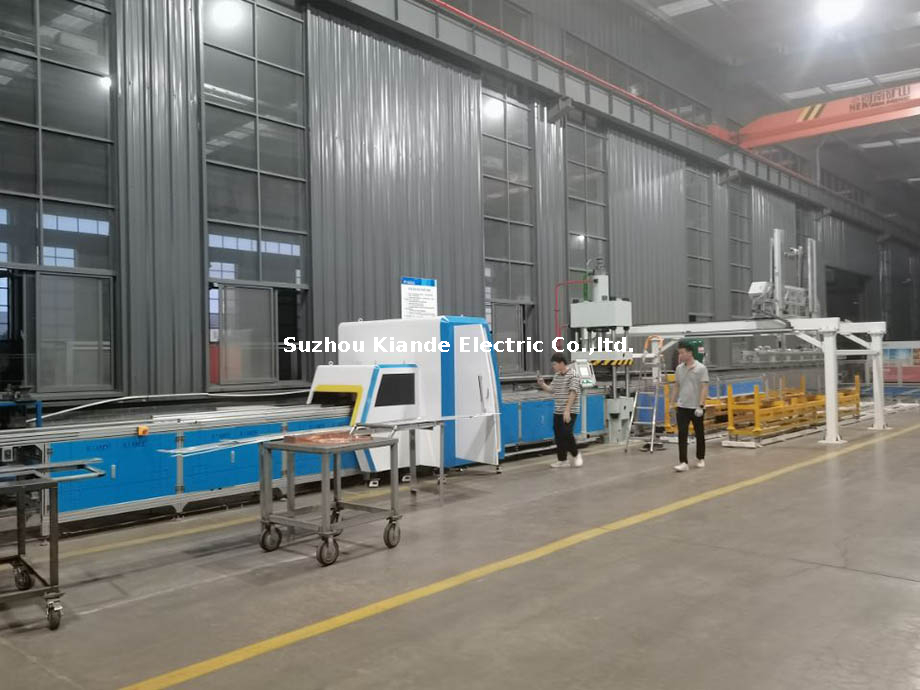

Des lignes automatisées de grande capacité et entièrement fermées transforment ces stations individuelles en un système de production continue. Ils intègrent des magasins de chargement de matériaux automatisés, des convoyeurs de positionnement servocommandés et des bras de manutention robotisés. Cette évolution supprime complètement l’alimentation manuelle. Le système extrait le matériau brut d'un rack, le fait passer par les modules de poinçonnage et de cisaillement en fonction des coordonnées CNC et éjecte les pièces finies sur une table de tri. Ce niveau d'automatisation est nécessaire pour les installations produisant des milliers de composants d'appareillage identiques par semaine.
Passer d'une tâche à l'autre nécessite des modifications physiques des points de contact de la machine. La rapidité, la précision et la sécurité de ces changements d'outillage définissent l'efficacité mécanique globale de la machine. Chaque minute passée à lutter avec un dé coincé est une minute de production perdue.
L'échange traditionnel d'une seule matrice nécessite que les opérateurs déverrouillent manuellement un poinçon, retirent la matrice du bloc inférieur, insèrent un nouvel outil et alignent soigneusement les jeux. Ce processus prend plusieurs minutes et introduit un risque d'erreurs d'alignement. Si le poinçon et la matrice sont mal alignés ne serait-ce que d'une fraction de millimètre, l'outil s'écrasera, brisant l'acier trempé et blessant potentiellement l'opérateur.
Une tourelle rotative multiposte peut contenir simultanément plusieurs ensembles de poinçonnage et de matrice. Trouvées sur une haut de gamme poinçonneuse de jeux de barres numérique , ces tourelles contiennent généralement 4, 6 ou 8 jeux d'outils. L'indexation automatisée de la tourelle aligne le poinçon correct avec le vérin hydraulique en moins de deux secondes. L'opérateur sélectionne la taille de trou requise sur l'écran tactile et la tourelle tourne en position. Cela élimine les erreurs d’alignement manuel, réduit la fatigue de l’opérateur et évite la perte des composants d’outillage dans l’atelier.
| Système d'outillage | Temps de changement moyen | Risque d'alignement | Effort de l'opérateur |
|---|---|---|---|
| Matrice unique manuelle | 3 à 5 minutes | Élevé (étalonnage manuel) | Élevé (nécessite des clés) |
| Tourelle manuelle | 10 à 15 secondes | Faible (pré-aligné) | Moyen (rotation manuelle) |
| Tourelle à indexation automatique CNC | Moins de 2 secondes | Zéro (calibré en usine) | Aucun (entrée à l'écran) |
La station de pliage doit permettre le pliage à plat, le pliage vertical (cintrage des bords), le pliage en U et le pressage des cosses de câble. La commutation entre ces modes nécessite d'échanger des blocs de matrices modulaires lourds. Les machines modernes utilisent des systèmes de broches à dégagement rapide. Les opérateurs tirent une goupille de verrouillage, retirent la matrice en V et déposent un bloc de cintrage en U sans utiliser d'outils manuels. Cette modularité maintient le flux de travail en mouvement.
Le retour élastique du matériau complique les transitions de flexion. Le cuivre pur C11000 se comporte différemment des alliages d’aluminium structurels 6101. Lorsqu’il est plié à 90 degrés, l’aluminium rebondit plus que le cuivre une fois la pression hydraulique relâchée. La station de pliage ajuste mécaniquement ou numériquement la profondeur de course lors du changement de matériau pour compenser cette propriété physique. Les systèmes avancés utilisent des capteurs de reconnaissance d'outils automatisés pour vérifier que la matrice correcte est installée avant de permettre à la presse de s'actionner, évitant ainsi les dommages matériels.
Les configurations à lame fixe ont souvent du mal à composer avec des dimensions de matériaux variables, laissant des bavures sur des pièces plus fines et ayant du mal à pénétrer dans des barres plus épaisses. Les matrices de cisaillement réglables à double coupe éliminent les chutes et les déformations. Ils découpent une petite pièce de matériau, offrant un bord net et plat des deux côtés de la coupe, sans la distorsion en forme de V typique des cisailles guillotine à lame unique.
Les machines gèrent la transition de la coupe de barres omnibus fines et larges (par exemple, 3 mm x 120 mm) à des barres épaisses et étroites (par exemple, 12 mm x 40 mm) grâce à des guides de lame rigides et des boîtiers de cisaillement robustes. Les systèmes de haute qualité maintiennent des tolérances strictes pour éviter la formation de bavures, ce qui signifie que les opérateurs n'ont pas besoin d'ajuster manuellement le jeu des lames lors du passage d'une épaisseur de cuivre à l'autre. Cette capacité de « charger et couper » est essentielle pour maintenir un débit élevé.
La vitesse mécanique ne signifie pas grand-chose sans un contrôle intelligent. L'intégration numérique transforme les tâches mécaniques isolées en une séquence de production cohérente et prévisible. Le système de contrôle agit comme le cerveau, coordonnant le muscle hydraulique.
Les automates à écran tactile et les PC industriels remplacent les fins de course manuels, les butées de mesure physiques et les modèles marqués à la main. Les opérateurs n'utilisent plus de rubans à mesurer ni de pointes à tracer pour marquer l'emplacement des trous. Ils saisissent les paramètres de base tels que l’épaisseur du matériau, la largeur et la qualité du cuivre directement dans l’interface.
Le système utilise ces entrées pour calculer automatiquement la profondeur de course et le positionnement du poinçon. Cela élimine les rebuts d’essais et d’erreurs. L'interface stocke des centaines de programmes de pièces, permettant un rappel instantané des tâches précédentes. Lorsqu'une commande pour une barre de mise à la terre spécifique arrive, l'opérateur sélectionne le fichier et la machine définit automatiquement les angles de pliage et les coordonnées du poinçon.
L'intégration du logiciel CAO/FAO permet aux ingénieurs d'importer des conceptions de jeux de barres 2D et 3D directement dans l'unité de contrôle de la machine. Les fichiers DXF et STEP transfèrent les coordonnées exactes des trous et les angles de pliage sans saisie manuelle des données. Ce pont entre le bureau d'ingénierie et l'atelier élimine les erreurs de transcription.
Les algorithmes de séquençage automatisés dictent l’ordre des opérations. Le logiciel détermine le chemin le plus efficace à travers la machine. Il perce généralement tous les trous en premier tandis que la barre est longue et facile à serrer, coupe la pièce à longueur et effectue les pliages en dernier. Cette séquence minimise les changements d'outils, optimise le rendement matière et empêche les opérateurs de plier une pièce avant de percer un trou qui serait inaccessible après le pliage.
Les axes X et Y servomoteurs déplacent, serrent et positionnent automatiquement le jeu de barres pour la tâche suivante. L'opérateur charge simplement la barre brute dans les pinces pneumatiques et appuie sur le démarrage. Les servos tirent le matériau jusqu'aux coordonnées exactes requises pour chaque poinçon, se déplaçant avec une précision inférieure au millimètre.
Le système numérique maintient un point de référence unique et unifié pour différentes tâches. Cela évite la combinaison de tolérances dimensionnelles. Lors du passage du poinçonnage au pliage, le logiciel référence le même point d'origine. Si un trou est percé à 50 mm du bord et qu'un pli est requis à 100 mm du bord, le système calcule les deux à partir exactement du même point zéro, garantissant ainsi que l'assemblage final s'aligne parfaitement dans l'armoire électrique.
L’évaluation d’un équipement nécessite de regarder au-delà du tonnage maximum et de la puissance brute du moteur. La véritable mesure de performance est la rapidité avec laquelle la machine passe d’une tâche rentable à la suivante. Les temps d’inactivité lors de la configuration sont l’ennemi de l’efficacité de la fabrication.
L'application des concepts d'échange de matrices en une seule minute (SMED) permet de calculer le véritable retour sur investissement. L'audit du temps passé à localiser les outils, à ajuster les backstops et à exécuter des éprouvettes révèle des coûts cachés. Si un opérateur passe dix minutes à préparer un pliage et seulement deux minutes à exécuter les pliages pour un lot de cinq pièces, le processus est très inefficace.
| Tâche de fabrication | Temps de configuration traditionnel | Temps de configuration automatisé CNC | Mécanisme principal de gain de temps |
|---|---|---|---|
| Configuration des coordonnées de poinçonnage | 4 à 6 minutes | 5 secondes | Positionnement des axes X/Y par servomoteur |
| Étalonnage de l'angle de courbure | 5 à 10 minutes | 10 secondes | Compensation numérique du retour élastique |
| Mesure de longueur de cisaillement | 2 à 3 minutes | 2 secondes | Butée arrière CNC automatisée |
Passer de tâches à fort tonnage comme le poinçonnage de cuivre de 15 mm d'épaisseur à des tâches de haute précision comme le pliage aux micro-angles teste le châssis de la machine. Les limites de stabilité mécanique, de rigidité et de déflexion du châssis déterminent si les tolérances dérivent au fil du temps. Un cadre faible fléchira lors d’un cisaillement intense. Cette flexion peut perturber l'étalonnage des opérations de pliage ultérieures, ce qui entraîne des pièces qui ne rentrent pas dans l'assemblage final.
Les verrouillages de sécurité, les barrières immatérielles et les interrupteurs de commande à deux mains empêchent tout actionnement accidentel. Lorsqu'un opérateur passe du poste de poinçonnage au poste de pliage, le système doit reconnaître le changement d'emplacement et désactiver les postes inutilisés pour éviter les accidents.
Les conceptions de protection physique équilibrent un accès maximal de l'opérateur pour une configuration rapide des outils avec une sécurité absolue pendant le fonctionnement. Des lignes de visibilité dégagées et des hauteurs de travail ergonomiques réduisent la fatigue lors de fabrications complexes en plusieurs étapes. Si un opérateur doit se pencher maladroitement pour voir l’alignement de la lame de cisaille, des erreurs se produiront et la sécurité sera compromise.
La consolidation de plusieurs processus sur une seule machine introduit des vulnérabilités opérationnelles spécifiques. L’identification précoce de ces risques garantit une production continue et protège l’investissement en équipement.
Si l'unité hydraulique centrale, le contrôleur PLC ou le système de distribution d'énergie principal tombe en panne, toutes les capacités de traitement s'arrêtent. Une seule panne arrête simultanément la coupe, le poinçonnage et le pliage, interrompant ainsi toute la chaîne de fabrication des jeux de barres.
Atténuez ce problème en mettant en œuvre des architectures PLC modulaires et des pompes de secours hydrauliques redondantes. Garantissez des accords de niveau de service solides avec les fournisseurs pour une disponibilité immédiate des pièces et une assistance technique. Gardez les pièces de rechange critiques, telles que les électrovannes et les contacteurs, en stock dans l'atelier.
Une génération de chaleur extrême se produit lors du basculement rapide entre des tâches à forte demande dans des configurations multi-utilisateurs. Des chutes de pression peuvent se produire si trois opérateurs actionnent des vérins lourds exactement au même moment, provoquant le calage du vérin de pliage à mi-course.
Dimensionnez correctement le réservoir hydraulique pour permettre un temps de refroidissement adéquat du fluide. Intégrez des refroidisseurs d'huile ou des refroidisseurs d'air automatisés pour maintenir une viscosité optimale du fluide pendant les opérations continues en trois équipes. Utilisez des vannes proportionnelles pour réguler la pression de manière dynamique sur toutes les stations, garantissant ainsi une distribution de force douce et constante.
Une usure non détectée des outils dans une station entraîne des défauts dans les étapes suivantes. Une matrice de poinçonnage émoussée crée de lourdes bavures au bas de la barre de cuivre. Ces bavures peuvent provoquer des microfissures lorsque le cuivre est étiré sur une matrice en V pendant la phase de pliage.
Mettez en œuvre des systèmes numériques de comptage de courses et de surveillance du tonnage pour suivre la durée de vie des outils. Effectuez des inspections physiques de routine des jeux de lame et de l’affûtage des poinçons pour détecter l’usure avant qu’elle n’endommage le matériau. Remplacez les poinçons et les matrices par ensembles assortis pour maintenir un dégagement approprié.
La transition des opérateurs manuels vers des interfaces CNC avancées peut entraîner des erreurs de programmation, des pannes d'outillage ou des rebuts de matériaux. Le flux de travail numérique nécessite des compétences différentes de celles de la mise en page manuelle et des mesures physiques.
Choisissez des machines dotées d'interfaces homme-machine intuitives qui utilisent des icônes visuelles plutôt que des menus textuels complexes. Utilisez les fonctionnalités de simulation 3D pour visualiser la séquence de pliage sur l'écran avant l'exécution physique, permettant ainsi aux opérateurs de détecter rapidement les erreurs de collision. Investissez dans des programmes structurés de formation des fournisseurs pour renforcer la confiance des opérateurs dans les systèmes numériques.
L'efficacité globale d'une configuration de fabrication est dictée par la vitesse, la répétabilité et l'intégration numérique de ses mécanismes de commutation de tâches. Le tonnage hydraulique maximal n’est qu’un facteur. La capacité de passer facilement de la découpe au poinçonnage en passant par le pliage détermine la production quotidienne et la rentabilité réelles.
Les ateliers de faible à moyen volume doivent donner la priorité aux systèmes dotés d'outils manuels à changement rapide, de systèmes hydrauliques séquentiels et de commandes d'angle numériques simples. La production industrielle à grand volume nécessite des unités dédiées avec des tourelles rotatives multi-stations, un fonctionnement hydraulique simultané et une intégration directe de logiciels de CAO/FAO.
Réalisez une étude temporelle et de mouvement de vos processus de changement actuels pour identifier les durées exactes des goulots d'étranglement.
Calculez le coût des retards de manutention et des rebuts générés entre les stations déconnectées.
Demandez des démonstrations de temps de cycle aux fournisseurs en utilisant vos schémas de jeux de barres les plus complexes.
Vérifiez l'espace au sol de votre installation pour déterminer la configuration d'aménagement optimale pour une nouvelle machine.
R : Oui, à condition que la machine soit équipée d'un système hydraulique multi-pompe. Cette configuration garantit une pression indépendante à chaque station, évitant ainsi les décalages ou les chutes soudaines de force lorsque plusieurs vérins sont actionnés simultanément.
R : Un changement manuel de matrice prend généralement 3 à 5 minutes par taille de trou. Une machine numérique équipée d'une tourelle rotative automatisée indexe une nouvelle taille de poinçon en moins de deux secondes.
R : Cela dépend du modèle. Les machines séquentielles utilisent une pompe et des vannes directionnelles, permettant une seule opération à la fois. Les machines simultanées utilisent plusieurs pompes pour permettre des opérations indépendantes et simultanées.
R : L’opérateur saisit le type et l’épaisseur du matériau dans l’interface. Le logiciel référence une base de données interne des propriétés des matériaux et ajuste automatiquement l'angle de pliage excessif et la profondeur de course pour atteindre la dimension cible.
R : Les stations de cisaillement à double coupe de haute qualité peuvent généralement traiter des barres omnibus en cuivre et en aluminium jusqu'à 12 mm ou 16 mm d'épaisseur sans réglage manuel du jeu des lames, en s'appuyant sur des guides rigides pour éviter les bavures.
R : La connexion à un centre automatisé plus grand nécessite une compatibilité CAO/FAO, acceptant généralement les fichiers DXF ou STEP. Cela nécessite également une connectivité réseau pour synchroniser les taux d’alimentation des matériaux et coordonner la manipulation robotique.
