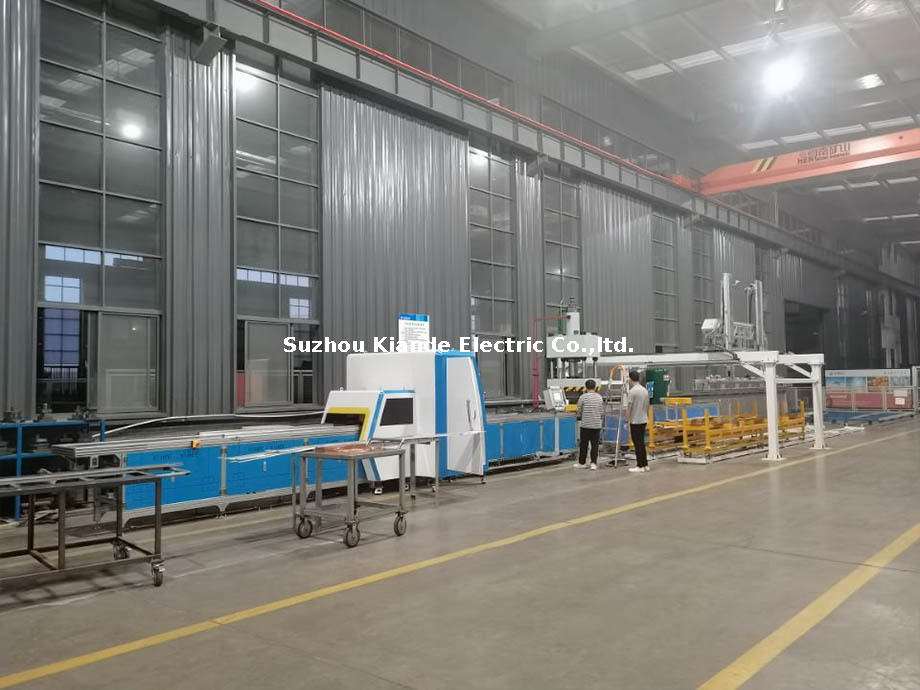

La fabrication de jeux de barres en cuivre et en aluminium exige des tolérances exactes. L’accumulation de tolérances sur plusieurs pliages et poinçonnages crée un énorme casse-tête dans l’atelier de production. Les rebuts et les reprises de matériaux érodent rapidement les marges lorsque les pièces fabriquées ne parviennent pas à s'aligner lors de l'assemblage final de l'appareillage de commutation. Les systèmes de traitement manuels ou semi-automatisés ont intrinsèquement du mal à assurer la cohérence sur les longues séries de production. La fatigue des opérateurs, l'usure mécanique et les incohérences des matériaux dégradent la qualité de la production au fil du temps, entraînant des résultats imprévisibles et des retards dans la livraison des projets.
Résoudre cette variabilité nécessite d’évaluer l’architecture interne des équipements de fabrication modernes. La mécanique en boucle fermée, la compensation logicielle et l'outillage rigide doivent fonctionner ensemble pour éliminer les variations. Cette intégration garantit la répétabilité à long terme des opérations de découpe, de poinçonnage et de pliage. En supprimant les incertitudes du processus de fabrication, les fabricants garantissent que chaque composant répond aux spécifications techniques exactes, cycle après cycle.
Précision vs répétabilité : la précision atteint une fois une tolérance cible ; la répétabilité est la précision avec laquelle un mouvement commandé peut être dupliqué sur des milliers de cycles sans déviation.
L'intégrité mécanique est la base de référence : la véritable précision repose sur la rigidité du cadre robuste, les guides linéaires servocommandés et le retour d'encodeur en boucle fermée pour empêcher la déviation sous un tonnage élevé.
Le logiciel assure la cohérence : les contrôleurs CNC avancés compensent activement le retour élastique des matériaux, la dilatation thermique et l'usure des outils, éliminant ainsi les incertitudes liées au traitement automatisé des jeux de barres.
L'évaluation nécessite une preuve : les acheteurs doivent évaluer les machines en fonction d'une précision vérifiable de trou à trou (par exemple, 0,004'), de mécanismes de serrage et de fonctionnalités de maintenance prédictive plutôt que d'interfaces logicielles superficielles.
Comprendre les performances des machines nécessite de faire la différence entre précision théorique et répétabilité opérationnelle. La précision fait référence à la résolution de la machine. Il dicte la possibilité de déplacer un outil vers une coordonnée programmée spécifique, telle que 10,005 mm. La répétabilité mesure la cohérence dans le temps. Il définit si la machine peut atteindre cette marque exacte de 10,005 mm dix mille fois de suite sans dérive. Une précision théorique élevée ne signifie rien si la machine ne peut pas reproduire ce mouvement de manière fiable lors d'une production en grand volume.
Le coût de l’incohérence devient immédiatement apparent lors de l’assemblage final. Des écarts mineurs dans les angles de courbure, la profondeur de course ou les positions de poinçonnage entraînent des défaillances catastrophiques de l'assemblage des appareillages de commutation et des panneaux de commande. Lorsque vous utilisez des barres omnibus en cuivre C11000 d'un demi-pouce d'épaisseur pour une gamme d'appareillages de commutation de 4 000 A, une erreur d'un seul degré sur un coude en Z complexe se traduit par des millimètres de désalignement au point de connexion final. Cela oblige les techniciens à mettre manuellement les barres de cuivre en place. Le forçage des connexions induit des contraintes mécaniques sur les isolateurs et les disjoncteurs, ce qui entraîne fréquemment des pannes prématurées sur le terrain et l'annulation des garanties.
Le traitement manuel introduit des variables humaines inévitables. Les opérateurs font varier la vitesse d'alimentation du matériau, la pression de serrage et le timing des courses en fonction de leur fatigue et de leur niveau d'expérience. La mise en œuvre du traitement automatisé des jeux de barres élimine ces variables en contrôlant strictement le mouvement, la course et le positionnement le long de plusieurs axes. La technologie CNC remplace l’estimation humaine par une exécution mathématique exacte, garantissant que la première pièce correspond parfaitement à la millième pièce.
Fixer des attentes réalistes nécessite d’établir des critères de réussite stricts en matière de performances des machines. La fabrication électrique moderne exige des tolérances de base d’au moins 0,004 pouces pour une précision trou à trou. Les acheteurs doivent exiger une preuve physique de ces tolérances lors du traitement de barres omnibus en cuivre et en aluminium de haute qualité. L'évaluation des études de capacité et des tests physiques garantit que l'équipement répond aux exigences rigoureuses des systèmes de distribution d'énergie modernes.
Définissez les tolérances mécaniques de base requises pour la conception spécifique de l'appareillage de commutation, exigeant généralement une précision trou à trou inférieure à 0,004 pouce.
Établissez des attentes strictes en matière de qualité des matériaux, en garantissant que le matériau en cuivre ou en aluminium conserve une dureté constante afin de minimiser un retour élastique imprévisible.
Vérifiez les capacités de fonctionnement continu en exigeant des études de capacité physique auprès du fabricant de l'équipement avant l'achat.
Mettez en œuvre des programmes de maintenance standardisés des outils pour éviter que les poinçons émoussés n'introduisent des micro-fractures ou des bavures dans le matériau conducteur.
La véritable précision commence par le cadre physique. Les cadres en acier robustes et soulagés des contraintes absorbent l'immense choc généré par les opérations de poinçonnage et de cisaillement à fort tonnage. Lorsqu'un poinçon frappe une barre de cuivre de 12 mm d'épaisseur, les forces opposées tentent de séparer le châssis de la machine. Si le cadre manque de masse et de rigidité, il fléchit sous la charge. Nous appelons cela la déviation du cadre en C dans l'atelier.
La déviation mécanique minimisée garantit que le poinçon et la matrice restent parfaitement alignés pendant un fonctionnement continu. Même une fraction de millimètre de flexion du cadre modifie le jeu de la matrice. Ce désalignement provoque une usure inégale de l'outil, des bords ébarbés et des trous hors tolérance. Un cadre rigide moulé ou fortement soudé fournit la base stable nécessaire pour que les composants mobiles maintiennent leurs trajectoires programmées. Vous ne pouvez pas compenser un cadre faible avec un bon logiciel. La base mécanique doit rester absolue.
Les ingénieurs conçoivent ces cadres en utilisant une analyse par éléments finis pour identifier les points de contrainte. En ajoutant de lourdes nervures en acier à la gorge de la station de poinçonnage, les fabricants empêchent l'outil supérieur de s'éloigner de la matrice inférieure. Cette intégrité structurelle garantit qu'un cylindre de poinçonnage de 50 tonnes délivre une force vers le bas, sans mouvement latéral qui ruine la qualité du trou.
La transition des systèmes uniquement hydrauliques vers des entraînements servo-électriques ou hybrides a changé la façon dont nous gérons le contrôle de la course. Le système hydraulique traditionnel a du mal à obtenir un positionnement précis en raison de la compressibilité des fluides et des temps de réponse des vannes. Les servomoteurs fournissent un couple instantané et un contrôle de rotation précis. Cela permet à la machine de contrôler le poinçon ou l'outil de pliage avec une précision micrométrique, arrêtant la course à la profondeur exacte requise pour un pliage parfait.
Des vis à billes de précision et des guidages linéaires traduisent ces commandes numériques en un positionnement physique exact. Contrairement aux systèmes traditionnels à crémaillère et pignon, les vis à billes de haute qualité éliminent le jeu mécanique. Le jeu est un léger jeu ou une perte de mouvement entre les pièces mobiles. Son élimination garantit que lorsque le contrôleur commande un mouvement inverse, l'axe répond immédiatement sans zone morte, préservant ainsi la précision de la position sur un bâton de cuivre de 20 pieds.
Les blocs de guidage linéaires robustes supportent le poids massif des barres de cuivre tout en permettant un mouvement sans friction. Ces guides résistent aux forces de torsion latérales générées lors d’opérations de cisaillement intenses. Garder le matériau parfaitement plat et d'équerre par rapport à l'outillage est le seul moyen de maintenir des longueurs de coupe reproductibles sur une longue période de travail.
Une haute performance machine de jeu de barres CNC s'appuie sur des systèmes de rétroaction en boucle fermée pour vérifier la position. Les codeurs absolus et les échelles optiques surveillent en permanence l'emplacement physique exact des axes de découpe, de poinçonnage et de pliage. Ils renvoient ces données de localisation au contrôleur central des milliers de fois par seconde.
Cette vérification de position en temps réel permet au système de détecter et de corriger instantanément les micro-écarts. Si une barre de cuivre lourde provoque une légère traînée mécanique sur l'axe d'alimentation, la balance optique détecte le décalage. Le contrôleur augmente instantanément le couple du servo pour corriger la position avant que la machine n'exécute la coupe ou le pliage. Cette architecture en boucle fermée sépare les équipements industriels hautement reproductibles des alternatives de base en boucle ouverte qui supposent simplement que le matériau est arrivé aux bonnes coordonnées.
Les codeurs absolus offrent un avantage certain par rapport aux codeurs incrémentaux. Si la machine perd de la puissance, un encodeur absolu mémorise sa position exacte. Les opérateurs n'ont pas besoin de relocaliser la machine et risquent de perdre le point de référence zéro, ce qui évite la mise au rebut des pièces lors des fluctuations de puissance.
L'unité centrale de traitement fait plus que simplement lire les coordonnées. Il calcule les trajectoires d'outils optimales, les courbes d'accélération et les profils de décélération. Des mouvements rapides et incontrôlés font glisser de lourdes barres de cuivre à l’intérieur des mécanismes de serrage en raison de l’inertie. L'accélération contrôlée empêche le glissement du matériau, garantissant que la barre arrive aux coordonnées exactes de poinçonnage sans dépasser la cible.
L'intégration avec le logiciel CAO/FAO permet la traduction transparente de modèles 3D en code machine exact. Cela élimine les erreurs de saisie manuelle des données dans l’atelier. Les ingénieurs conçoivent le jeu de barres dans leur logiciel et le post-processeur génère le code G exact requis pour la fabrication. Le contrôleur lit ce code et trace la séquence de poinçonnages et de pliages la plus efficace pour minimiser la manipulation des matériaux.
Les commandes programmables et les recettes de pièces enregistrées maximisent l'efficacité opérationnelle. Les opérateurs saisissent une seule fois des instructions spécifiques, des paramètres de matériaux et des sélections d'outils. Le contrôleur enregistre cette recette. Des mois plus tard, les opérateurs rappellent la recette exacte pour des exécutions par lots parfaitement reproductibles, éliminant ainsi les variations de configuration entre les différentes équipes ou opérateurs. Cette bibliothèque numérique constitue l'épine dorsale des environnements de production à forte mixité et à faible volume.
Le pliage du cuivre et de l’aluminium présente un défi physique unique : la variabilité de la limite d’élasticité des matériaux. Différents lots de cuivre, même provenant du même fournisseur, présentent de légères variations de dureté et de résistance à la traction. Lorsqu’un outil de pliage forme un angle de 90 degrés, le matériau rebondit naturellement légèrement une fois la pression relâchée. Un lot dur de cuivre rebondit plus qu’un lot mou.
Les systèmes CNC modernes utilisent des capteurs et des algorithmes intégrés pour contrer ce phénomène. Les codeurs angulaires mesurent la résistance en temps réel du matériau pendant la course de pliage. L'algorithme calcule la quantité exacte de courbure excessive nécessaire pour compenser le retour élastique de cette barre spécifique. Cela garantit des angles reproductibles quelles que soient les incohérences mineures des matériaux entre les différents lots.
Certains systèmes avancés effectuent un test physique. La machine plie le matériau à 85 degrés, relâche la pression, mesure le retour élastique avec un laser ou une sonde mécanique, puis calcule la force exacte nécessaire pour atteindre la cible finale à 90 degrés. Ce processus de pliage en boucle fermée garantit que chaque pièce s'adapte parfaitement lors de l'assemblage final.
Le fonctionnement continu à grande vitesse génère de la chaleur, en particulier au sein des groupes hydrauliques et des ensembles d'outillage. À mesure que le fluide hydraulique chauffe, sa viscosité change. Ce changement de viscosité modifie subtilement le temps de réponse des vérins hydrauliques, provoquant un déplacement du poinçon de pliage d'une fraction de millimètre plus loin que prévu. L'outillage se dilate également légèrement à mesure qu'il absorbe la chaleur provenant du frottement continu du poinçonnage.
Les contrôleurs avancés de poinçonnage de jeux de barres numériques surveillent en permanence les températures du système. Ils appliquent des micro-ajustements à la profondeur de course et aux coordonnées de positionnement pour contrecarrer la dilatation thermique. Cette compensation environnementale maintient des tolérances strictes tout au long d'un cycle de production exigeant en plusieurs équipes, empêchant ainsi la lente dérive de la précision qui affecte les machines non compensées.
Les installations fonctionnant dans des climats extrêmes bénéficient grandement de ces algorithmes thermiques. Une machine calibrée à 60 degrés Fahrenheit le matin se comportera différemment à 95 degrés l'après-midi. Le logiciel comble cette lacune, garantissant que le matériel mécanique fonctionne de manière cohérente quelles que soient les conditions ambiantes de l'atelier.
Le maintien d'un jeu exact de la matrice est essentiel pour obtenir des trous propres et sans bavures. Le jeu de la matrice est l'espace spécifique entre le bord extérieur du poinçon et le bord intérieur de la matrice. Une règle empirique standard dicte un jeu de 8 % à 10 % de l’épaisseur du matériau pour le cuivre. L'alignement rigide du poinçon garantit que ce jeu reste uniforme sur tout le périmètre de l'outil, maintenant une précision de trou à trou de 0,004'.
Le poinçonnage CNC offre une répétabilité de position supérieure à celle du perçage traditionnel. Le perçage manuel ou semi-automatique souffre d'un dérapage du foret, où le foret dévie légèrement au contact de la surface dure du cuivre. Le poinçonnage CNC rigide élimine cette déviation. Le poinçon frappe le matériau avec une force verticale absolue, garantissant que le centre du trou correspond exactement à la coordonnée programmée.
Les changeurs d'outils à tourelle ou linéaires facilitent les changements d'outils rapides sans introduire d'erreurs de position. Ces changeurs automatisés se verrouillent en place à l'aide de broches d'indexation rectifiées avec précision. Ce verrouillage mécanique garantit que le centre du poinçon s'aligne parfaitement avec le point zéro de la machine à chaque fois qu'un nouvel outil est déployé. Les opérateurs n'ont jamais besoin d'indiquer manuellement le centre d'outils, supprimant ainsi une source massive d'erreurs de configuration.
La fixation de barres de cuivre lourdes nécessite des systèmes automatisés robustes de serrage et de positionnement des matériaux. Les systèmes à double pince et les pinces automatisées maintiennent fermement le matériau contre l'axe d'alimentation. Cela empêche tout mouvement latéral ou torsion lors des opérations de poinçonnage et de cisaillement à grande vitesse. Les coussinets de serrage non marquants garantissent que la surface en cuivre souple reste exempte de rayures ou de rainures.
Le positionnement automatisé élimine complètement les erreurs de manipulation humaine. Dans les configurations manuelles, les opérateurs poussent physiquement la barre contre une butée arrière, risquant de légers désalignements s'ils poussent trop fort ou en biais. Des pinces automatisées tirent ou poussent le matériau jusqu'à la coordonnée exacte en fonction du retour de l'encodeur. Cela garantit une précision absolue lors de fabrications complexes en plusieurs étapes sur toute la longueur du jeu de barres.
La gestion de la zone morte est une autre fonction essentielle du serrage automatisé. La zone morte est la zone proche des pinces où le poinçon ne peut pas physiquement atteindre. Un logiciel intelligent calcule les positions des pinces et repositionne automatiquement les pinces en cours de programme pour exposer la zone morte, permettant ainsi une utilisation complète de la barre de cuivre sans intervention manuelle.
L’état de l’outil a un impact direct sur la précision du traitement. Un outillage émoussé augmente le tonnage de poinçonnage requis, provoque une déformation localisée du matériau et tire légèrement le matériau hors de sa position pendant la course. Cela dégrade la précision globale et introduit de lourdes bavures qui nécessitent des opérations d'ébavurage secondaires. Un coup de poing sourd crée également un impact plus fort et plus violent qui envoie des vibrations dommageables à travers le châssis de la machine.
Les systèmes CNC avancés surveillent la force de course et le nombre de cycles pour suivre l'usure des outils. Si la force de poinçonnage requise dépasse un seuil de référence, le système reconnaît que l'outil est émoussé. Il avertit les opérateurs de changer d'outils avant que la répétabilité ne soit compromise. Cette maintenance prédictive garantit qu'un centre de traitement d'éclisses fonctionne uniquement avec un outillage optimal, préservant ainsi la qualité de la production.
Le suivi du nombre de cycles permet aux équipes de maintenance de planifier l’affûtage des outils pendant les temps d’arrêt planifiés. Au lieu d'attendre qu'un coup de poing échoue et ruine un morceau de cuivre coûteux, le logiciel fournit un tableau de bord clair de l'état de l'outil. Cette approche proactive permet à la machine de fonctionner avec une précision maximale et prolonge la durée de vie de l'inventaire d'outillage.
L'évaluation des équipements de fabrication nécessite de mapper des fonctionnalités mécaniques et logicielles spécifiques directement avec des résultats commerciaux tangibles. Les acheteurs doivent dépasser les interfaces logicielles superficielles et examiner l’architecture sous-jacente. Un écran tactile flashy ne peut pas réparer un cadre flexible ou une pince qui glisse.
| Production | Traitement manuel métrique | Traitement automatisé CNC |
|---|---|---|
| Temps d'installation | Haut; nécessite une mise en page manuelle, un traçage et un pointage au centre. | Faible; s'appuie sur des recettes de pièces numériques enregistrées et des changeurs d'outils automatisés. |
| Taux de rebut | Modéré à élevé ; en fonction des compétences de l'opérateur et du niveau de fatigue. | Près de zéro ; le retour en boucle fermée empêche les erreurs de positionnement avant qu’elles ne se produisent. |
| Précision trou à trou | Incompatible; sujet aux erreurs de dérapage et d’alimentation manuelle. | Strictement maintenu à +/- 0,004 pouces via des guides linéaires servocommandés. |
| Cohérence de l'angle de courbure | Variable; les opérateurs doivent deviner et vérifier manuellement le retour élastique. | Exact; la compensation algorithmique s'ajuste en temps réel à la limite d'élasticité du matériau. |
Les acheteurs doivent équilibrer les compromis conceptuels entre traitement à grande vitesse et ultra-haute précision. Alors que la vitesse maximale de l'axe semble impressionnante sur une fiche technique, une accélération contrôlée et une décélération rigide sont bien plus critiques pour traiter des barres de cuivre lourdes sans glissement. Une machine qui se déplace légèrement plus lentement mais ne manque jamais une coordonnée donne un débit plus élevé qu'une machine rapide qui produit de la ferraille.
Le déploiement d’équipements de haute précision introduit des risques de mise en œuvre spécifiques qui doivent être gérés. Les facteurs environnementaux influencent fortement l’étalonnage des machines. Les fluctuations extrêmes de température dans une installation provoquent une dilatation thermique dans le châssis de la machine et dans les outils. Les vibrations du sol causées par les machines lourdes voisines perturbent les lectures de l'échelle optique, obligeant le contrôleur à rechercher de fausses coordonnées.
L’atténuation de ces risques nécessite une préparation adéquate du site. Installez des supports amortisseurs de vibrations pour isoler la machine des vibrations du sol. Maintenir un environnement de production climatisé pour stabiliser la dilatation thermique. Des contrôles d'étalonnage réguliers à l'aide de jauges de précision garantissent que la machine conserve sa précision de base pendant des années d'utilisation intensive.
L’erreur de l’opérateur lors des modifications de configuration et d’outillage présente un autre risque important. L'installation d'un jeu de matrice incorrect pour une épaisseur de matériau spécifique ruine la pièce et endommage l'outil. Atténuez cela en mettant en œuvre des protocoles de formation standardisés. Utilisez des conceptions d’outillage anti-erreur qui empêchent physiquement une installation incorrecte de la matrice. Comptez largement sur les bibliothèques de préréglages CNC pour minimiser la saisie manuelle des données, garantissant ainsi que la machine à barres omnibus fonctionne exactement comme prévu.
Une précision reproductible dans la fabrication des jeux de barres nécessite un système étroitement intégré de mécanique rigide, de rétroaction en boucle fermée et d'outillage intelligent. La gestion de la déviation, le positionnement servocommandé et la compensation du retour élastique fonctionnent à l'unisson pour éliminer les variables qui nuisent au traitement manuel. En investissant dans une architecture interne robuste, les fabricants garantissent que chaque trou perforé et chaque angle plié répond à des tolérances techniques strictes.
Les acheteurs doivent exiger des essais physiques en utilisant leurs propres qualités de matériaux spécifiques. Vérifiez les affirmations concernant la stabilité des tolérances à long terme en inspectant la construction du cadre, la résolution de l'encodeur et les mécanismes de serrage.
Demandez des études de capacité détaillées aux fournisseurs pour vérifier la répétabilité à long terme sous de lourdes charges de production.
Planifiez une démonstration technique axée spécifiquement sur la compensation algorithmique du retour élastique et la précision trou à trou en utilisant votre stock de cuivre le plus lourd.
Auditez l'écosystème d'outillage du fournisseur pour garantir que les capacités de changement rapide et les mécanismes d'alignement des matrices sans erreur sont standard.
Évaluez le logiciel de maintenance prédictive de la machine pour la surveillance automatisée de l'usure des outils et la compensation de température hydraulique.
R : Les normes industrielles relatives aux équipements de haute qualité exigent généralement une précision trou à trou de +/- 0,1 mm ou 0,004 pouces. L'atteinte de cette tolérance dépend fortement de la rigidité du châssis de la machine, de la résolution de ses codeurs en boucle fermée et de l'étalonnage exact des guidages linéaires.
R : Les systèmes automatisés utilisent des codeurs angulaires et des algorithmes de compensation logiciels. La machine mesure en temps réel la résistance du cuivre ou de l'aluminium pendant la course de pliage. L'algorithme calcule la limite d'élasticité spécifique du matériau et ajuste automatiquement la course pour plier excessivement le matériau, compensant ainsi exactement le retour élastique anticipé.
R : La précision est le plus petit mouvement programmable de la machine, indiquant avec quelle précision elle peut atteindre une fois une coordonnée spécifique. La répétabilité est la capacité de la machine à reproduire exactement le mouvement commandé sur des milliers de cycles sans dérive ni déviation des coordonnées cibles.
R : La fréquence d’étalonnage dépend du volume de production et de l’environnement d’exploitation. Les opérations à grand volume et sur plusieurs équipes nécessitent généralement une maintenance préventive et des contrôles d'étalonnage trimestriels. Les machines avancées utilisent des auto-vérifications automatisées au démarrage, mais la vérification physique avec des jauges de précision garantit que les échelles optiques et les servomoteurs restent parfaitement alignés.
R : Oui. Les outils usés ou émoussés entraînent une traînée du matériau, augmentent la déflexion mécanique et nécessitent un tonnage de poinçonnage plus élevé. Cela déplace légèrement le matériau, ce qui dégrade la précision et crée des bavures. Les fonctionnalités de maintenance prédictive qui surveillent la force de frappe alertent les opérateurs pour qu'ils changent d'outils avant que la précision ne baisse.
