Et si la véritable raison pour laquelle votre production de barres omnibus en cuivre était inefficace ne venait pas de vos opérateurs, ni de vos matières premières, ni même de votre flux de travail, mais de la poinçonneuse de barres omnibus que vous avez choisie il y a des années ? Dans la fabrication électrique moderne, même une légère inadéquation entre les capacités des machines et les exigences de traitement du cuivre peut entraîner une perte de productivité significative, une augmentation des taux de rebut et une qualité d'assemblage incohérente. Alors que des secteurs tels que la fabrication d'appareillages de commutation, les systèmes d'énergie renouvelable, l'infrastructure de recharge des véhicules électriques et l'automatisation industrielle continuent de se développer rapidement, les fabricants sont sous pression pour atteindre une plus grande précision et des cycles de production plus rapides avec des coûts d'exploitation inférieurs.
Les barres omnibus en cuivre sont particulièrement exigeantes en raison de leur conductivité élevée, de leur densité élevée et de leur résistance relativement forte par rapport à l'aluminium. Cela signifie que les opérations de poinçonnage nécessitent non seulement une force élevée, mais également une excellente précision de positionnement et des performances d'outillage stables. Cependant, de nombreux fabricants sélectionnent encore leurs équipements uniquement en fonction du prix ou des spécifications de base, sans analyser pleinement les besoins de production à long terme ou le comportement des matériaux lors du poinçonnage.
Dans cet article, nous expliquerons comment choisir la bonne poinçonneuse de barres omnibus pour les barres omnibus en cuivre en analysant les paramètres techniques clés, les types de machines, les exigences de performances et les tendances du secteur. Vous apprendrez également à adapter les capacités de la machine à votre échelle de production afin de maximiser l'efficacité, de réduire les déchets et d'améliorer la qualité globale de la fabrication.
Une poinçonneuse de jeux de barres est une machine industrielle conçue pour créer des trous précis dans les jeux de barres en cuivre ou en aluminium utilisés dans les systèmes électriques. Ces trous sont essentiels pour le montage, le boulonnage et la connexion des barres omnibus à d'autres composants électriques tels que les disjoncteurs, les transformateurs et les unités de distribution.
Une poinçonneuse de jeux de barres moderne utilise des systèmes hydrauliques ou à commande CNC pour appliquer une force contrôlée à travers des matrices de poinçonnage, garantissant ainsi une formation de trous propre et précise. La machine est largement utilisée dans la production d'appareillages de commutation, la fabrication de panneaux électriques, l'assemblage de transformateurs, les systèmes de distribution d'énergie, les équipements d'énergie renouvelable et l'infrastructure de recharge des véhicules électriques.
Le cuivre étant plus dur et plus durable que l'aluminium, une poinçonneuse de jeux de barres conçue pour les applications en cuivre doit offrir une force de poinçonnage plus élevée, une meilleure durabilité des outils et un contrôle de précision amélioré.
La sélection de la bonne poinçonneuse de jeux de barres n'est pas seulement une décision d'achat ; cela affecte directement l’efficacité de la production, la qualité des produits et les coûts opérationnels à long terme. Si la machine manque de puissance, elle peut avoir des difficultés avec des barres omnibus en cuivre épaisses, ce qui entraîne un poinçonnage incomplet, des dommages aux outils ou des imprécisions dimensionnelles. S’il est trop spécifié, cela peut augmenter les coûts d’investissement inutiles sans réels avantages en matière de production.
Une mauvaise sélection de machine peut entraîner :
● Augmentation du gaspillage de matériaux dû à un poinçonnage imprécis
● Cycles de production plus lents et goulots d'étranglement
● Coûts de maintenance et d'outillage plus élevés
● Cohérence réduite du produit
● Augmentation des temps d'arrêt pendant les pics de production
Une poinçonneuse de jeux de barres correctement sélectionnée garantit des performances stables, une haute précision et un rendement constant, ce qui est essentiel pour la compétitivité de la fabrication électrique moderne.
L'un des facteurs les plus importants lors de la sélection d'une poinçonneuse pour jeux de barres est l'épaisseur maximale qu'elle peut gérer. Les barres omnibus en cuivre varient généralement de 3 mm à 15 mm dans les applications industrielles, mais les systèmes électriques à usage intensif peuvent nécessiter des matériaux encore plus épais.
La machine doit générer une force hydraulique suffisante pour percer du cuivre dense sans déformation ni formation de trous incomplets. Sous-estimer les exigences d’épaisseur entraîne souvent une surcharge de la machine et une durée de vie réduite des outils.
Outre l'épaisseur, la largeur du jeu de barres affecte également le choix de la machine. Des jeux de barres plus larges nécessitent des tables de travail plus grandes et des systèmes de positionnement plus stables pour garantir un placement précis des trous.
Les largeurs typiques des barres omnibus en cuivre vont de 20 mm à 200 mm, en fonction des exigences de l'application. Une poinçonneuse de jeux de barres flexible doit prendre en charge plusieurs largeurs pour s'adapter à différents ordres de production.
La force de frappe est l’un des paramètres techniques les plus critiques. Il détermine si la poinçonneuse de jeux de barres peut gérer efficacement différentes épaisseurs de cuivre.
Les systèmes hydrauliques mesurent généralement la force en tonnes ou la pression en MPa. Pour les barres omnibus en cuivre, un tonnage plus élevé est requis par rapport à l'aluminium en raison de la résistance accrue du matériau.
Le tableau ci-dessous indique les exigences générales en matière de force de poinçonnage :
Épaisseur du cuivre | Force de frappe recommandée | Niveau d'application |
3 à 5 mm | 20 à 30 tonnes | Panneaux électriques légers |
6 à 10 mm | 30 à 60 tonnes | Appareillage standard |
10-15 mm | 60 à 100 tonnes | Systèmes électriques industriels |
15mm+ | 100+ tonnes | Infrastructures robustes |
Choisir la bonne force de poinçonnage garantit un fonctionnement stable et une durée de vie plus longue de la machine.
Une poinçonneuse de jeux de barres moderne doit prendre en charge plusieurs types de trous, car différents systèmes électriques nécessitent des conceptions de connexion différentes.
Les types de trous courants incluent :
● Trous ronds pour boulons standard
● Trous ovales pour connexions réglables
● Trous fendus pour un positionnement flexible
● Trous de forme personnalisée pour les conceptions spécialisées
Les machines équipées de matrices interchangeables ou de systèmes de poinçonnage à commande CNC offrent une plus grande flexibilité et réduisent les limitations de production.
La précision est essentielle dans la fabrication des jeux de barres en cuivre, car même un petit écart dans la position du trou peut affecter la qualité de la connexion électrique et la stabilité mécanique.
Les poinçonneuses de jeux de barres de haute qualité offrent généralement une précision de positionnement de ±0,2 mm ou mieux. La répétabilité garantit que chaque jeu de barres produit dans un lot répond aux mêmes spécifications, ce qui est essentiel pour la fabrication à grande échelle.
Une poinçonneuse hydraulique pour jeux de barres utilise la pression hydraulique pour générer une force de poinçonnage. Il est largement utilisé en raison de sa forte puissance de sortie et de ses performances stables.
Les avantages incluent une capacité de force élevée, une adaptation aux barres omnibus en cuivre épaisses et une maintenance relativement simple. Cependant, son automatisation peut être inférieure à celle des systèmes CNC.

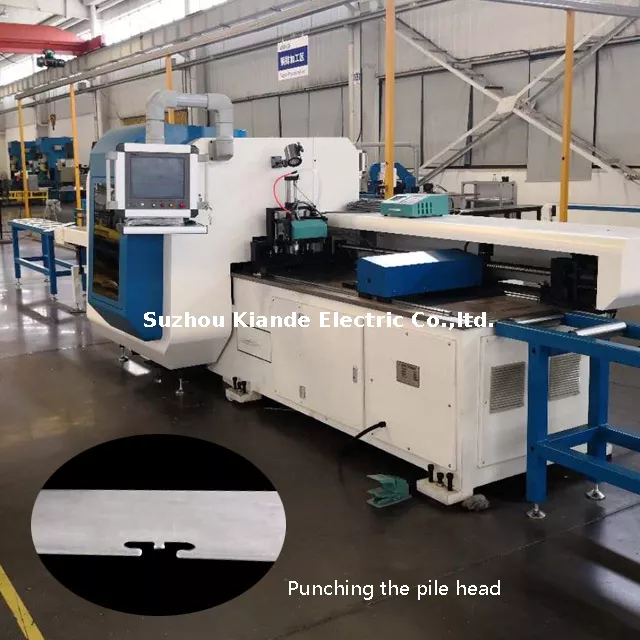

Une poinçonneuse de jeux de barres CNC utilise un positionnement contrôlé par ordinateur pour obtenir une précision et une automatisation supérieures.
Les avantages incluent des positions de trous programmables, une répétabilité élevée et une aptitude à la production de masse. Il est idéal pour les fabricants exigeant une haute précision et une cohérence des lots.
Les machines portables sont conçues pour des applications sur site ou à petite échelle. Ils offrent une flexibilité mais une capacité limitée et ne conviennent pas à la production de jeux de barres en cuivre à grande échelle.
De nombreux fabricants comparent les poinçonneuses monofonctionnelles avec des systèmes multifonctions tels que les machines à jeux de barres 3 en 1.
Fonctionnalité | Poinçonneuse de barres omnibus | Machine de jeu de barres 3 en 1 |
Fonction | Poinçonnage uniquement | Découpe + Poinçonnage + Pliage |
Flexibilité | Élevé pour les tâches de poinçonnage | Élevé pour un flux de travail complet |
Efficacité | Moyen | Très élevé |
Espace requis | Moyen | Faible |
Coût | Inférieur | Investissement initial plus élevé |
Une poinçonneuse de jeux de barres dédiée est idéale pour les usines qui se concentrent fortement sur les opérations de poinçonnage, tandis que les machines intégrées conviennent mieux aux flux de travail complets de fabrication de jeux de barres.
Pour sélectionner la bonne poinçonneuse de jeux de barres, les fabricants doivent adapter la capacité de la machine aux exigences de production.
Facteur de production | Faible volume | Volume moyen | Volume élevé |
Plage d'épaisseur | 3 à 6 millimètres | 6 à 10 mm | 10-15+ mm |
Niveau d'automatisation | Manuel | Semi-automatique | CNC |
Production quotidienne | <100 pièces | 100 à 500 pièces | 500+ pièces |
Type de machine recommandé | Hydraulique de base | Hydraulique standard | CNC hydraulique |
Cela permet de garantir un investissement équilibré et une efficacité de production.
Lors de l'évaluation d'une poinçonneuse de jeux de barres, tenez compte des paramètres techniques suivants :
● Plage de pression hydraulique
● Vitesse de poinçonnage par minute
● Temps de changement d'outil
● Précision du positionnement
● Stabilité de la machine sous charge
● Efficacité de la consommation énergétique
● Type de système de contrôle
Ignorer ces spécifications peut entraîner de mauvaises performances à long terme et des coûts d'exploitation plus élevés.
De nombreux acheteurs commettent des erreurs similaires lors de l'achat d'une poinçonneuse de jeux de barres :
● Choisir en fonction uniquement du prix plutôt que des performances
● Ignorer les futurs besoins d'expansion de la production
● Sous-estimation des exigences en matière d'épaisseur de cuivre
● Surveiller la disponibilité et le coût des outils
● Ne pas prendre en compte le service après-vente et le support en pièces détachées
Éviter ces erreurs peut améliorer considérablement le retour sur investissement à long terme.
Choisir le bon fournisseur est tout aussi important que choisir la machine elle-même. Les facteurs clés comprennent l'expérience en fabrication, la capacité de personnalisation, la certification des produits, l'assistance technique, la disponibilité des pièces de rechange et l'expérience en matière d'exportation.
Un fournisseur fiable garantit la stabilité de la machine à long terme et réduit les risques d’arrêt.
Le choix de la bonne poinçonneuse de barres omnibus pour les barres omnibus en cuivre nécessite une évaluation minutieuse de la capacité d'épaisseur, de la force de poinçonnage, de la précision, du niveau d'automatisation et des exigences de production. Les barres omnibus en cuivre exigent des performances plus élevées en raison des propriétés de leurs matériaux, ce qui fait du choix de la machine un facteur essentiel pour garantir l'efficacité de la production et la qualité des produits.
En comprenant les spécifications techniques, en comparant les types de machines et en évaluant les besoins de production à long terme, les fabricants peuvent prendre des décisions plus éclairées qui améliorent la productivité, réduisent les déchets et augmentent la rentabilité. Dans la fabrication électrique moderne, investir dans la bonne poinçonneuse de jeux de barres n’est pas seulement une décision de coût : c’est une mise à niveau stratégique de la production.
La meilleure machine dépend du volume de production, mais les poinçonneuses hydrauliques CNC pour jeux de barres sont idéales pour une fabrication de haute précision et à grande échelle.
Cela varie généralement de 20 tonnes pour du cuivre fin à plus de 100 tonnes pour des barres omnibus industrielles épaisses.
Oui, la plupart des machines prennent en charge les matrices interchangeables ou la programmation CNC pour plusieurs tailles de trous.
La CNC offre une précision et une automatisation supérieures, tandis que les machines hydrauliques offrent une force plus forte et un coût inférieur.
Vous devez tenir compte de l’épaisseur du cuivre, de la production quotidienne, du niveau d’automatisation et des futurs besoins d’expansion de la production.
