La mauvaise qualité de la surface de coupe des barres omnibus entraîne des coûts opérationnels cachés qui se manifestent longtemps après la fin du processus d'assemblage. Les micro-bavures, les plans de cisaillement inégaux et la déformation du matériau augmentent directement la résistance de contact aux interfaces des joints. Cette résistance élevée entraîne un échauffement localisé, un emballement thermique et, finalement, une défaillance catastrophique de l'appareillage de commutation. L'obtention d'une coupe parfaitement plate et sans bavure repose entièrement sur la précision mécanique et l'intégrité structurelle de l'équipement utilisé, plutôt que sur l'habileté manuelle de l'opérateur.
Augmenter la production tout en maintenant des tolérances dimensionnelles strictes représente un défi important pour les constructeurs de tableaux et les fabricants d'appareillages de commutation. Lors de l’évaluation d’un équipement, les acheteurs doivent aller au-delà des spécifications de capacité de base telles que l’épaisseur maximale du matériau. La sélection de la bonne machine à barres omnibus nécessite une évaluation détaillée des facteurs mécaniques, hydrauliques et d'outillage spécifiques qui dictent la qualité du cisaillement et la fiabilité à long terme dans l'atelier.
La conception du mécanisme de cisaillement dicte la déformation : les structures de cisaillement à double colonne réduisent considérablement le gaspillage de matériaux et la déformation des bords par rapport aux conceptions traditionnelles à cisaillement unique.
Le jeu de la lame est la principale variable de qualité : un jeu incorrect par rapport à l'épaisseur du jeu de barres est la principale cause de bavures, de coupes inclinées et d'usure accélérée des outils.
La rigidité de la machine empêche la déviation : les systèmes hydrauliques à fort tonnage doivent être associés à des châssis robustes et soulagés des contraintes pour maintenir l'alignement de la lame pendant le cycle de coupe.
L'application dicte le type d'équipement : les exigences en matière de volume élevé et de haute précision peuvent nécessiter un centre de coupe de barres d'assemblage dédié, tandis qu'une production variée et en faible volume favorise une configuration multifonction.
Dans les applications industrielles, une coupe acceptable doit répondre à des critères stricts en matière de tolérances de circularité, de hauteur de bavure maximale autorisée et de rugosité de surface. Ces mesures influencent directement les performances électriques et l'assemblage mécanique lors de la fabrication des barres omnibus en cuivre . Une coupure qui s'écarte de ces tolérances introduit des risques immédiats pour l'intégrité du système électrique.
La physique des interfaces de jonction impose que les surfaces de coupe inégales réduisent la zone de contact effective entre les barres omnibus jointes. Lorsque deux surfaces ne s'accouplent pas parfaitement, le courant est forcé à travers une section transversale plus petite, augmentant ainsi la résistance en microohms. Cette mauvaise finition de surface est directement liée à l'emballement thermique dans les applications à ampérage élevé, dégradant l'efficacité et la sécurité du système au fil du temps. Les ingénieurs doivent tenir compte du fait que même une fraction de millimètre d’écart peut provoquer une augmentation massive de la température de fonctionnement à pleine charge.
Pour comprendre la gravité de ce problème, considérez la dynamique thermique d'un système d'appareillage de commutation de 4 000 A. Un joint avec une finition de surface rugueuse peut atteindre seulement 60 % de la surface de contact physique. Les 40 % restants sont constitués d’entrefers microscopiques, qui agissent comme des isolants. Le courant qui circule à travers les points de contact réels génère une chaleur excessive, ce qui accélère l'oxydation du cuivre. Cette oxydation augmente encore la résistance, créant une boucle de rétroaction destructrice qui conduit inévitablement à une défaillance de l'assemblage.
Les coupes non perpendiculaires créent des bords inclinés qui compliquent l'assemblage d'un routage complexe de barres omnibus. Les joints mal alignés nécessitent un montage forcé, ce qui introduit des contraintes mécaniques dans le système. Au fil du temps, les cycles thermiques et les forces électromagnétiques lors des événements de court-circuit exploiteront ces contraintes intégrées, provoquant potentiellement le desserrage des connexions boulonnées.
De plus, les bavures pointues laissées sur le bord coupé risquent de percer la gaine thermorétractable ou l’isolation époxy. Cette isolation compromise peut entraîner une panne diélectrique et des courts-circuits dangereux à l'intérieur du boîtier. Les constructeurs de panneaux passent beaucoup de temps à appliquer l'isolation, et une seule bavure peut annuler tout cet effort, nécessitant un démontage et une reprise complets.
| Type de défaut | Cause première | Impact sur le système |
|---|---|---|
| Micro-bavures | Lames émoussées ou jeu inapproprié | Perce d'isolation, courts-circuits |
| Coupe inclinée | Déviation du cadre ou mauvais serrage | Joints mal alignés, contraintes mécaniques |
| Survol des bords | Dégagement excessif de la lame | Zone de contact réduite, emballement thermique |
| Exaspérant | Manque de lubrification | Finition de surface rugueuse, usure accélérée des outils |
Les acheteurs doivent évaluer les caractéristiques techniques spécifiques lors de l’examen des spécifications de la machine. L'architecture mécanique de l'équipement détermine sa capacité à produire des coupes nettes et reproductibles sur des milliers de cycles opérationnels.
Les mécanismes de cisaillement à lame unique laissent souvent un léger biseau sur le bord coupé et génèrent des déchets de matériaux. La lame agit comme un ciseau, poussant le matériau vers le bas avant de le cisailler, ce qui provoque intrinsèquement un certain degré de déformation. En revanche, les mécanismes à double lame ou à poinçonner produisent une coupe plate et sans chute en cisaillant le matériau uniformément des deux côtés simultanément.
L'angle de cisaillement joue également un rôle majeur dans le processus de coupe. Un angle optimisé réduit la force de coupe requise et donne une finition de bord plus lisse. Les machines dotées d'angles de cisaillement réglables permettent aux opérateurs d'affiner la dynamique de coupe en fonction de l'épaisseur et de la trempe spécifiques du cuivre ou de l'aluminium traité.
Les profils de lame affectent considérablement la concentration des contraintes lors de la pénétration initiale du matériau. Les lames plates peuvent provoquer un déplacement du matériau, poussant le cuivre vers l'extérieur et créant un profil plus large au niveau de la ligne de coupe. Les lames en forme d'arc ou en V minimisent ce mouvement latéral en perçant d'abord le centre du matériau et en le cisaillant vers l'extérieur.
Cette géométrie spécialisée empêche le retournement des bords, en particulier lors du traitement d'alliages de cuivre mous. En contrôlant la direction du déplacement du matériau, les lames en V garantissent une coupe carrée et nette qui ne nécessite aucun ébavurage ou meulage secondaire.
La composition métallurgique des lames de coupe dicte leur durée de vie et leurs performances. Les alliages de lames courants incluent Cr12MoV, D2/SKD11, DC53 et H13. Ces matériaux sont généralement traités thermiquement pour atteindre une dureté Rockwell (HRC) de 58 à 62. Des indices de dureté élevés garantissent que la lame conserve son tranchant pendant des milliers de cycles sans s'écailler ni se déformer.
Lorsque les bords de la lame se dégradent, la machine commence à déchirer le matériau plutôt que de le cisailler proprement. Cette action de déchirure entraîne de graves bavures et des surfaces rugueuses. Une inspection régulière des bords des lames est nécessaire pour détecter cette dégradation avant qu'elle n'affecte la qualité de la production.
La rigidité de la machine est essentielle pour empêcher la déflexion de la lame sous des charges de tonnage élevé. Un cadre robuste et soulagé maintient l'alignement parallèle des lames tout au long du cycle de coupe. Si le cadre fléchit ne serait-ce qu'une fraction de millimètre pendant le fonctionnement, les lames seront mal alignées, provoquant des coupes inclinées et une usure rapide des outils.
Le vérin hydraulique doit fournir une force linéaire et constante. Toute pulsation ou chute de pression pendant la course de cisaillement fera bégayer la lame, laissant des marques de broutage visibles sur la surface coupée. Les systèmes hydrauliques de haute qualité utilisent des vannes proportionnelles pour assurer une distribution de puissance fluide à partir du moment où la lame entre en contact avec le matériau jusqu'à ce que la coupe soit terminée.
Les opérateurs doivent gérer des variables spécifiques que la machine doit être capable de prendre en charge pour garantir une qualité de coupe constante. Même la machine la plus rigide produira de mauvaises coupes si les paramètres opérationnels sont mal réglés.
Le jeu des pales est l’espace physique entre les pales supérieure et inférieure lorsqu’elles se croisent. Cet écart est généralement réglé entre 5 et 10 % de l'épaisseur du matériau. Un réglage approprié est la variable opérationnelle la plus importante pour obtenir des coupes nettes.
Mesurez l'épaisseur exacte du jeu de barres à l'aide d'un pied à coulisse numérique.
Calculez 5 % à 8 % de cette épaisseur pour les alliages de cuivre standards.
Ajustez la position inférieure de la lame à l'aide du mécanisme de réglage du jeu de la machine.
Utilisez des jauges d'épaisseur pour vérifier que l'écart est uniforme sur toute la longueur de la lame.
Effectuez un test de coupe et inspectez le bord pour déceler des bavures ou un renversement.
Un jeu excessif provoque un retournement du matériau et de fortes bavures, car le matériau est plié dans l'espace avant d'être cisaillé. Un jeu insuffisant entraîne un cisaillement secondaire, où la lame coupe le matériau deux fois, laissant un bord irrégulier et provoquant une usure rapide de l'outil.
Le comportement au cisaillement du cuivre T2/C11000 diffère considérablement de celui de l'aluminium de qualité électrique. Le cuivre possède une résistance à la traction et une ductilité plus élevées, ce qui signifie qu'il nécessite plus de force pour se cisailler mais est moins sujet à la fissuration. L'aluminium est plus mou mais plus abrasif, ce qui peut faire adhérer du matériau à la lame.
Le débit hydraulique de la machine et la configuration de la lame doivent s'adapter à ces différentes propriétés. Lors de la coupe de l'aluminium, les opérateurs doivent souvent réduire légèrement le jeu de la lame pour tenir compte de la faible résistance au cisaillement du matériau et l'empêcher de s'extruder dans l'espace de la lame.
La lubrification du liquide de coupe ou de la surface de l'outil réduit la friction et la génération de chaleur pendant la course de cisaillement. Une lubrification adéquate empêche l’accumulation de matière, appelée grippage, sur la face de la lame. Le grippage se produit lorsque des particules microscopiques de cuivre ou d'aluminium se soudent à la lame en acier en raison d'une pression et d'un frottement extrêmes.
Une fois que le grippage commence, il dégrade rapidement l’état de surface des coupes ultérieures. L'application d'une légère couche d'huile de coupe spécialisée ou l'utilisation de lames avec des revêtements antifriction améliore directement la finition de surface du bord cisaillé et prolonge la durée de vie de l'outil.
Des composants spécifiques de la machine, en particulier le système de serrage, sont essentiels pour éviter les défauts de coupe dans un centre de coupe d'éclisses . Si le matériau bouge pendant la coupe, le bord obtenu sera compromis.
Des pinces de maintien robustes et automatisées sont nécessaires pendant le processus de cisaillement. Lorsque la lame entre en contact avec le matériau, elle exerce une force latérale et descendante massive. Un serrage inadéquat permet au jeu de barres de s'incliner ou de se déplacer pendant la coupe. Ce mouvement entraîne des bords déformés, des imprécisions dimensionnelles et des dommages potentiels à l'outillage.
Les machines de haute qualité utilisent plusieurs points de serrage positionnés aussi près que possible de la ligne de cisaillement. Cette proximité évite au matériau de se courber vers le haut lors du passage de la lame, garantissant ainsi une coupe parfaitement perpendiculaire.
Les colliers en acier offrent une rigidité et une force de serrage maximales, mais ils comportent le risque de rayer la surface du matériau, en particulier sur les barres omnibus en aluminium plus souples. Les pinces à face en uréthane protègent la finition de surface en fournissant un point de contact non marquant. Cependant, les coussinets en uréthane se compriment légèrement sous la charge et nécessitent un remplacement périodique en raison de l'usure.
Le choix dépend des exigences spécifiques de finition de l'application. Pour le cuivre nu qui sera caché à l’intérieur d’un boîtier, les pinces en acier sont généralement préférées en raison de leur durabilité. Pour les barres omnibus plaquées ou hautement polies, des colliers en uréthane sont nécessaires pour éviter tout dommage esthétique.
Le serrage hydraulique dynamique fournit une pression auto-ajustable qui s'adapte à l'épaisseur du matériau, garantissant une force de maintien constante quelle que soit l'action de l'opérateur. Le système hydraulique applique automatiquement la pression correcte avant le début de la course de cisaillement.
Les configurations de serrage manuelles sont sujettes aux erreurs humaines. Si un opérateur ne serre pas suffisamment la pince, le matériau se déplacera. S'ils le serrent trop, ils peuvent déformer le jeu de barres avant même que la coupe ne commence. Le serrage hydraulique élimine cette variabilité.
Le choix de la bonne architecture de machine dépend du contexte opérationnel, du volume de production et des exigences de flexibilité de configuration. Les responsables de magasin doivent évaluer leur flux de travail spécifique pour déterminer quel système offre le meilleur retour.
Une CNC dédiée machine de découpe de jeux de barres offre des avantages de débit significatifs. Ces systèmes disposent d'une alimentation automatisée, d'un cisaillement continu et de convoyeurs de tri intégrés. Ils sont conçus pour traiter des milliers de pièces identiques avec une intervention minimale de l'opérateur.

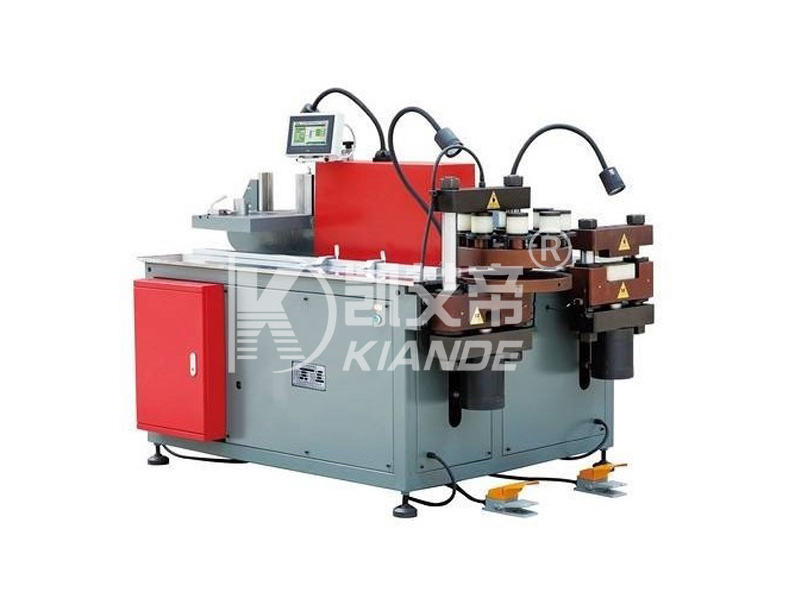

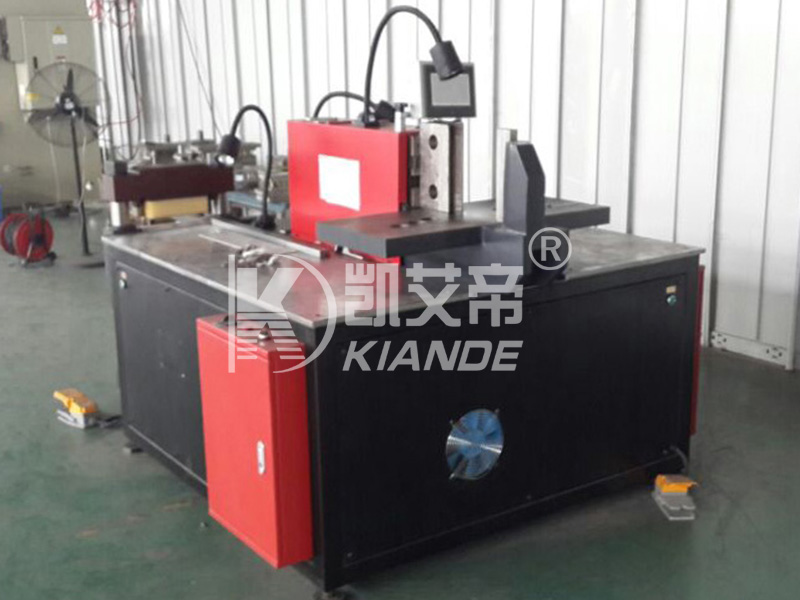

A l’inverse, une station de découpe de jeu de barres multifonction apporte de la polyvalence. Ces unités permettent aux opérateurs de poinçonner, plier et couper dans une seule empreinte. Bien qu'ils ne puissent pas égaler la vitesse brute d'une ligne de découpe dédiée, ils sont idéaux pour les constructeurs de panneaux personnalisés qui traitent de petits lots de pièces très variées.
L'évaluation des dépenses en capital (CapEx) nécessite d'équilibrer l'investissement initial avec les économies opérationnelles à long terme. Une machine haut de gamme dotée de fonctionnalités automatisées nécessite un investissement initial plus important, mais réduit considérablement les coûts de main-d'œuvre et le gaspillage de matériaux.
La réduction des rebuts et l'élimination des processus de reprise tels que le meulage et l'ébavurage améliorent considérablement le retour sur investissement (ROI) tout au long du cycle de vie de la machine. Lors du calcul du retour sur investissement, tenez compte du coût horaire d'un opérateur debout devant une meuleuse d'établi ébavurant des barres omnibus mal coupées. Une machine qui produit une coupe nette directement à partir de la lame s'amortit rapidement en éliminant cette opération secondaire.
Le maintien de la qualité de coupe après l’achat nécessite le strict respect des protocoles de contrôle qualité et d’entretien préventif. Même le meilleur équipement se dégradera s’il est ignoré.
Des méthodes pratiques de vérification de la qualité de coupe doivent être mises en œuvre sur le site de production. Les opérateurs ne doivent pas se fier uniquement à l’inspection visuelle. L’utilisation de jauges go/no-go pour l’équerrage garantit que la coupe est perpendiculaire. Les indicateurs à cadran peuvent mesurer la rectitude des bords, tandis que les testeurs tactiles de rugosité de surface quantifient la douceur du plan de cisaillement.
La mise en œuvre d'une routine d'inspection du premier article garantit que la machine est correctement configurée avant l'exécution d'un lot important. Si la première pièce échoue au contrôle de qualité, l'opérateur doit ajuster le jeu de la lame ou la pression de serrage avant de continuer.
Un calendrier de maintenance réaliste n’est pas négociable. Les tâches de routine comprennent la vérification des niveaux de liquide hydraulique et la recherche de fuites autour des joints de cylindre. Les rails de guidage doivent être lubrifiés chaque semaine pour éviter le grippage et garantir un déplacement fluide de la lame.
Les intervalles de rotation ou d’affûtage des lames doivent être suivis en fonction du nombre de cycles, et pas seulement du temps écoulé. Négliger ces tâches entraîne une dégradation de la qualité de coupe, une augmentation des contraintes sur le système hydraulique et une panne potentiellement catastrophique de la machine.
Les mécanismes de cisaillement à double coupe génèrent de fins éclats de cuivre lorsqu'ils perforent la petite section de matériau située entre les lames. Des systèmes d’extraction automatisés ou des goulottes à copeaux alimentées par gravité sont nécessaires pour gérer ces déchets.
Si ces éclats ne sont pas retirés, ils peuvent s'accumuler dans les guides-lames ou sous les mécanismes de serrage. Cette contamination provoque une liaison mécanique, perturbe la précision dimensionnelle et peut gravement endommager l'outillage.
Les procédures opérationnelles standard (SOP) doivent dicter la vérification du jeu de la lame et l’inspection du premier article coupé avant de lancer un lot de production complet. Une formation appropriée des opérateurs minimise les erreurs de configuration et le gaspillage de matériaux.
Les opérateurs doivent comprendre les principes mécaniques derrière la machine, et pas seulement les boutons sur lesquels appuyer. Lorsqu’ils comprennent comment le jeu de la lame affecte la coupe, ils sont beaucoup plus susceptibles de prendre le temps de le régler correctement.
Demandez aux OEM des échantillons de coupe physique de cuivre d’épaisseur maximale pour vérifier la qualité des bords avant d’acheter.
Examinez les coûts de remplacement des lames et la disponibilité des outils pour comprendre les dépenses de maintenance à long terme.
Vérifiez la facilité des ajustements de jeu lors des démonstrations de machines en direct pour vous assurer que les opérateurs les effectueront réellement.
Établir des procédures opérationnelles standard pour l’inspection quotidienne des lames et la surveillance du fluide hydraulique.
R : Les tolérances standard de l'industrie nécessitent généralement de maintenir les bavures entre 0,05 mm et 0,1 mm. Cela évite la perforation de l'isolant et garantit une manipulation sûre lors de l'assemblage.
R : La durée de vie dépend du volume et de la dureté du matériau. En règle générale, les lames effectuent entre 30 000 et 50 000 coupes avant de nécessiter un réaffûtage ou un remplacement.
R : Les coupes inclinées résultent généralement d'un jeu excessif de la lame, de rails de guidage usés ou d'un serrage inadéquat du matériau pendant le cycle de cisaillement.
R : Les unités multifonctions haut de gamme peuvent égaler la qualité, mais les lignes CNC dédiées offrent une meilleure cohérence et une meilleure vitesse pour une production continue à grand volume.
R : La règle technique empirique calcule le jeu à environ 5 % à 8 % de l'épaisseur du matériau, en fonction de l'état spécifique de l'alliage.
R : La vitesse du vérin hydraulique et la vitesse de cisaillement influencent la déchirure du matériau. Une pression constante et contrôlée donne une face plus propre qu’un cisaillement irrégulier ou trop rapide.
