Comment fabriquer des barres omnibus

Pour fabriquer des jeux de barres, vous suivez six étapes : sélection des matériaux, découpe, poinçonnage, pliage, traitement de surface et tests de qualité. Si vous installez une ligne de production de jeux de barres ou recherchez des fournisseurs, voici le processus exact de fabrication de jeux de barres que vous devez connaître. Le marché mondial des jeux de barres devrait passer de 21 milliards de dollars en 2023 à 34,5 milliards de dollars d'ici 2030 , soit un taux de croissance de 9,58 % chaque année, selon Vynz Research. Cette croissance montre pourquoi il est important de maîtriser la production de jeux de barres pour la distribution d'énergie électrique et les utilisations des systèmes électriques. Chaque étape affecte directement les performances de vos jeux de barres. Être précis dans le processus de jeu de barres garantit des connexions électriques fiables.

Points clés à retenir

• La fabrication des barres omnibus suit six étapes : choisir le matériau, couper, poinçonner, plier, traiter la surface et tester la qualité.

• Choisissez le cuivre si vous en avez besoin pour transporter très bien l’électricité, ou choisissez l’aluminium pour économiser de l’argent. Le cuivre prend moins de place et ne rouille pas facilement.

• Être précis lors de la coupe et du pliage évite des erreurs coûteuses. Les machines CNC restent précises à 0,2 mm près.

• L'utilisation de machines CNC pour l'automatisation réduit les coûts de main-d'œuvre et augmente la vitesse. Cela permet également de maintenir une qualité constante dans chaque lot.

Aperçu du processus de fabrication des barres omnibus

Chaque processus de fabrication de barres omnibus suit six étapes claires : sélection des matériaux, découpe, poinçonnage, pliage, traitement de surface et tests de qualité. Vous parcourez ces étapes dans l’ordre et chacune s’appuie sur la précédente. Cette séquence est la norme industrielle dans le monde entier. Connaître cette feuille de route vous aide à planifier votre atelier de production, à estimer les besoins en main-d'œuvre et à voir où l'automatisation apporte le plus de valeur..

Aperçu des étapes clés

Chaque étape nécessite une attention particulière aux détails. Le tableau ci-dessous montre ce que vous devez vérifier à chaque étape du processus de production des jeux de barres.

Vous remarquerez peut-être que l’isolation apparaît comme un point de contrôle distinct. De nombreuses configurations de fabrication de jeux de barres incluent cette étape entre le traitement de surface et les tests finaux, en particulier pour les équipements à haute tension.

Importance de la précision dans la production de jeux de barres

Les erreurs de précision créent des problèmes en cascade qui vous coûtent du temps et de l’argent. Considérez ce qui se passe lorsque les tolérances dérivent lors de la fabrication des jeux de barres :

• L'accumulation de tolérances sur plusieurs pliages et poinçons entraîne un désalignement lors de l'assemblage final de l'appareillage, provoquant des rebuts de matériaux et des reprises qui érodent les marges bénéficiaires.

• Des écarts mineurs dans les angles de courbure, la profondeur de course ou les positions de poinçonnage entraînent des défaillances catastrophiques de l'assemblage des appareillages de commutation et des panneaux de commande.

• Une erreur d'un degré sur un coude en Z complexe dans des barres omnibus en cuivre C11000 d'un demi-pouce d'épaisseur (pour un appareillage de commutation de 4 000 A) se traduit par des millimètres de désalignement au point de connexion final.

• La mise manuelle forcée des barres de cuivre induit des contraintes mécaniques sur les isolateurs et les disjoncteurs, conduisant fréquemment à des pannes prématurées sur le terrain et à l'annulation des garanties. en place

• La variabilité du traitement manuel (fatigue de l'opérateur, vitesse d'alimentation incohérente, pression de serrage) dégrade la qualité de la production au fil du temps, entraînant des résultats imprévisibles et des retards dans la livraison des projets.

Les normes de l’industrie vous aident à contrôler ces risques. La règle commune autorise un écart de 1 mm par 100 mm de longueur pour le placement des trous. Un jeu de barres de 300 mm permet donc une dérive maximale de 3 mm. Pour un contrôle plus strict, vous appliquez le dimensionnement et le tolérancement géométriques (GD&T) avec des zones de tolérance cylindriques. Les calculs de tolérance de pliage sont également importants. Pour une barre omnibus en aluminium de 2 mm courbée à 90° avec un rayon de 4 mm, vous ajoutez 3,14 mm de longueur supplémentaire en utilisant la formule standard avec un facteur K de 0,44 pour l'aluminium. La compensation du retour élastique nécessite une flexion excessive de 2° pour le cuivre de 3 mm, car elle recule généralement de 2 à 3°.

Ces exigences de précision affectent directement la fiabilité et la sécurité du flux de courant dans les applications des systèmes électriques. Lorsque vous maintenez des tolérances strictes, vos jeux de barres transportent le courant nominal sans points chauds ni contraintes mécaniques. Cette fiabilité protège votre réputation et réduit les réclamations au titre de la garantie pour chaque lot de production.

Sélection des matériaux pour les barres omnibus

La matière première que vous choisissez limite la qualité du reste du processus de fabrication des jeux de barres. Le cuivre et l'aluminium sont les métaux les plus utilisés, mais ils agissent très différemment lorsqu'ils sont coupés, poinçonnés ou pliés. Vous devez réfléchir à leur qualité de conduite électrique, à leur résistance à la rouille, à leur coût et à leur facilité de travail avant de commencer à fabriquer un lot.

Cuivre vs aluminium dans la fabrication de barres omnibus en cuivre

Le cuivre est le meilleur métal pour un usage électrique. La fabrication de barres omnibus en cuivre nécessite des outils plus soignés, car le cuivre devient plus difficile à travailler plus rapidement que l'aluminium. Mais le cuivre résiste mieux à la rouille dans des environnements humides ou en usine, c'est pourquoi il est principalement utilisé dans les appareillages de commutation et les équipements importants.

Le cuivre coûte environ trois fois plus cher par livre, mais vous en utilisez moins pour transporter le même courant électrique . L'aluminium a besoin d'un morceau plus gros pour transporter le même courant, donc votre boîte et votre construction doivent être plus grandes. Pour les petits modèles, le cuivre est préférable. Pour les projets qui nécessitent d’économiser de l’argent et de disposer de beaucoup d’espace, l’aluminium est un bon choix.

Considérations de qualité et conductivité

Le type de métal que vous choisissez détermine le fonctionnement de votre jeu de barres lors du transport de l'électricité et sa facilité de fabrication. Le cuivre C11000, également appelé cuivre ETP, est le choix habituel pour la fabrication de barres omnibus en cuivre. Ce type donne une conductivité d'au moins 100 % IACS après avoir été ramolli, il fonctionne donc très bien pour les pièces à courant élevé.

Pour les barres omnibus en aluminium, l'alliage 6061 est solide et facile à souder, mais il ne conduit qu'environ 40 % de l'IACS. Cela signifie qu’il faut environ 2,5 fois plus de surface que le cuivre pour transporter la même électricité. Il faut aussi penser à la couche d'oxyde d'aluminium. Il se forme immédiatement sur les surfaces nues et rend les joints plus difficiles à assembler. La fabrication de barres omnibus en cuivre évite ce problème car l'oxyde de cuivre conduit toujours l'électricité.

La pureté du métal est très importante. De minuscules morceaux de saleté dans l’un ou l’autre métal diminuent la conductivité et créent des points chauds lorsque l’électricité circule. Vous devez toujours demander des certificats d’usine indiquant les chiffres de pureté et de conductivité avant de prendre livraison. Cette étape protège l’ensemble de votre processus de fabrication de barres omnibus des défauts cachés qui n’apparaissent qu’après l’installation des pièces.

Étapes clés du processus de production de barres omnibus

Une fois que vous avez choisi votre matériau, le processus de fabrication des barres omnibus consiste à façonner le métal en pièces de travail. La découpe, le poinçonnage, le pliage et le traitement de surface nécessitent chacun leurs propres méthodes et mesures exactes. En suivant correctement ces étapes, vous décidez si votre produit final fonctionne bien sous charge.

Découpe et poinçonnage pour la fabrication de barres omnibus

Vous disposez de trois manières principales de couper les barres omnibus, et chacune fonctionne mieux pour différentes quantités et épaisseurs. La découpe laser traite du métal jusqu'à ⅜ pouce d'épaisseur à la vitesse la plus rapide, avec une précision de taille de ± 0,1 mm et une douceur de surface à Ra≤ 12,5 μm. La poinçonneuse fonctionne bien pour le cuivre jusqu'à ¼ de pouce d'épaisseur, coûte moins cher en matériaux, mais est plus lente car vous chargez une barre à la fois. Le fraisage offre le plus grand nombre d'options avec une capacité multi-axes, atteignant des tolérances aussi proches que 0,001 pouce , bien que les coûts d'installation et de programmation soient plus élevés.

Les différences de précision entre les méthodes sont très importantes. La découpe laser obtient une précision de taille de ±0,1 mm, tandis que le poinçonnage régulier n'obtient que ±0,5 mm. L'utilisation des matériaux diffère également : la découpe laser utilise plus de 95 % de votre matière première, mais le poinçonnage n'en utilise que 70 à 85 %. La vitesse raconte une histoire similaire, avec des systèmes laser produisant 50 à 200 pièces par heure, contre 10 à 30 pièces pour le poinçonnage.

Les nouvelles machines automatisées suppriment bon nombre de ces compromis. Les machines de jeu de barres CNC avec systèmes de butée servo vous permettent de positionner automatiquement les pièces via le contrôle PLC, remplaçant ainsi la configuration manuelle. Ces systèmes maintiennent des tolérances à ±0,2 mm sur des milliers de pièces, et certains modèles atteignent une précision de poinçonnage et de découpe allant jusqu'à ±0,1 mm. La vitesse de production est cinq fois supérieure à celle des machines plus anciennes. Les systèmes CNC en boucle fermée avec retour de règle de réseau maintiennent les erreurs de positionnement en dessous de ±0,2 mm, tandis que les machines de découpe CNC réduisent les déchets de matériaux en dessous de 3 % et augmentent la vitesse de production de plus de 30 %..

La machine à barres omnibus de Suzhou Kiande regroupe la découpe, le poinçonnage, le pliage et le gaufrage en un seul processus automatisé. Vous définissez des chiffres pour les valeurs nominales de courant, la quantité, la distance des trous et la longueur des matières premières, et la machine fonctionne sur des barres omnibus en cuivre ou en aluminium sans aide manuelle. Cette automatisation prend directement en charge le processus de fabrication des barres omnibus en cuivre en maintenant une précision constante sur chaque lot.

Pliage et traitement de surface

La flexion pose des problèmes particuliers car le métal rebondit une fois que vous avez relâché la pression. Le cuivre plus dur rebondit plus que le cuivre mou, et des rayons de courbure plus grands aggravent le retour élastique. Les barres plus épaisses agissent également différemment des barres plus fines. Les anciennes méthodes de calcul et d'essai ne fonctionnent pas ici car même les barres de cuivre du même fournisseur changent de dureté d'un lot à l'autre.

Les systèmes de pliage CNC modernes résolvent ce problème grâce à un réglage automatique. La machine plie la barre, des règles de grille de haute précision mesurent l'angle réel après le premier relâchement, puis le système calcule le retour élastique et effectue un deuxième pliage pour atteindre l'angle parfait. La flexion verticale fonctionne sur le bord étroit du matériau, où la résistance à la flexion est plus grande, de sorte que le retour élastique est plus visible et moins stable que la flexion horizontale. Les machines avancées disposent d'une fonction de mesure de pliage correcte : elles effectuent un pliage initial, des capteurs mesurent l'angle résultant et le système hydraulique corrige toute différence, garantissant ainsi une précision d'angle de ±0,3 °..

Le traitement de surface protège vos jeux de barres de la rouille et améliore les performances électriques. Trois options sont les plus courantes dans l’industrie :

L'étamage maintient la résistance de contact en dessous de 15 μΩ-cm² , soit 22 % de moins que le cuivre nu. Ce traitement permet aux jeux de barres en cuivre de durer de 5 à 15 ans dans des endroits difficiles. Le placage argent ajoute une couche de 0,3 μm qui augmente la capacité de transport de courant de 25 %, ce qui le rend idéal pour les utilisations supérieures à 5 000 A. Le revêtement en poudre époxy offre une forte résistance aux produits chimiques, aux rayons UV et aux chocs physiques tout en ajoutant une isolation électrique qui arrête les arcs électriques.

Chaque traitement de surface a son propre rôle dans le processus de fabrication du jeu de barres. Votre choix dépend de l'environnement de travail, des besoins actuels et des limites budgétaires. Le processus de fabrication des jeux de barres se termine par des tests de qualité, que nous aborderons dans la section suivante.

Machines pour la fabrication de jeux de barres

Votre processus de fabrication de jeux de barres dépend des machines que vous choisissez. Chaque machine effectue un travail spécifique. La qualité de votre produit final montre à quel point ces machines fonctionnent ensemble. Choisir l’équipement adapté à votre volume de production affecte à la fois la qualité de votre production et vos coûts d’exploitation.

Machines essentielles pour le traitement des barres omnibus

Quatre types de machines constituent l’épine dorsale de toute configuration de fabrication de jeux de barres. Les machines à couper coupent les barres à longueur à l'aide de cisailles industrielles, de scies ou de lasers . Ils produisent des bords nets pour une production par lots cohérente . Les poinçonneuses font des trous pour les connexions. Ils utilisent des magasins de moules de type tourelle qui se positionnent avec précision à l'aide de guides laser ou mécaniques. Les cintreuses réalisent des formes en L, Z et U avec des commandes CNC. Ces commandes compensent automatiquement le retour élastique. L'équipement de gaufrage augmente la zone de contact aux points de connexion. Cela améliore les performances électriques.

Les machines manuelles fonctionnent bien pour les travaux personnalisés à faible volume. Mais ils nécessitent une attention constante de la part de l’opérateur. Les machines CNC donnent de bien meilleurs résultats pour la production en grand volume. Une machine de jeu de barres CNC réalise 15 à 25 pliages par minute avec une précision angulaire de ±0,3 degrés. L'équipement manuel n'effectue que 5 à 10 virages par minute à ± 1,5 degrés. L'option automatisée gère également le retour élastique via le logiciel IHM. Cela supprime les ajustements par essais et erreurs.

Solutions automatisées de Suzhou Kiande

La machine à barres omnibus de Suzhou Kiande combine la découpe, le poinçonnage, le pliage et le gaufrage en un seul système automatisé. Vous définissez les paramètres pour les valeurs nominales actuelles, la quantité, la distance des trous et la longueur de la matière première. Ensuite, la machine traite des barres de cuivre ou d'aluminium sans aide manuelle. Cette approche prend directement en charge le processus de fabrication des jeux de barres en cuivre. Il maintient une précision constante sur chaque lot.

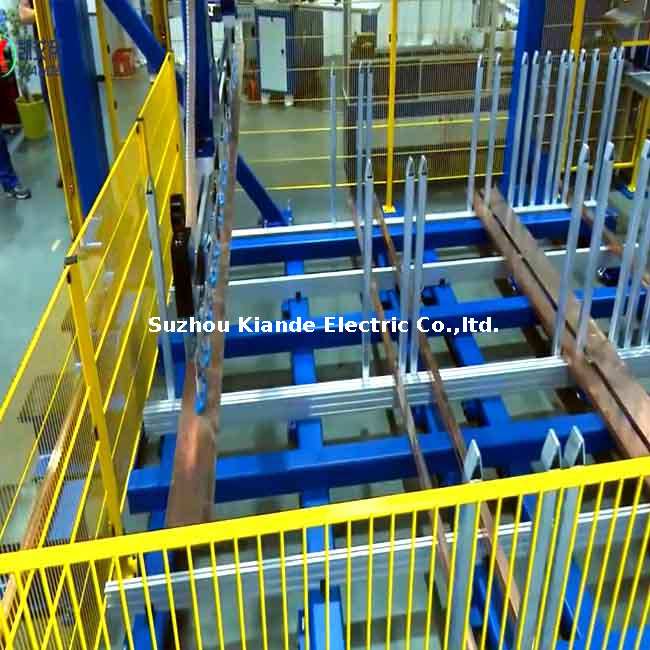

Pour les lignes de production complètes, la ligne de production Busduct comprend la découpe, le pliage, le poinçonnage, l'emballage de l'isolation , le traitement époxy, le rivetage , les tests et l'emballage. Le système se connecte au logiciel ERP et utilise la lecture de codes-barres pour reconnaître les types de jeux de barres. Il ajuste automatiquement les paramètres de la machine. Les modules PLC, réseau, écran tactile et IPC communiquent de manière transparente. Cela permet un fonctionnement quasiment sans pilote.

La chaîne d'assemblage de conduits de bus est un système automatisé efficace . Il garantit la qualité et l’efficacité de la production en intégrant des processus clés.

Ces solutions automatisées de jeux de barres en cuivre réduisent les coûts de main-d'œuvre et améliorent la qualité des produits . Le processus de production de jeux de barres devient reproductible et prévisible. Cela élimine la variabilité provoquée par la manipulation manuelle. Pour les fabricants qui se développent, cet investissement dans les machines génère des retours mesurables grâce à une réduction des rebuts et à un débit plus élevé.

Analyse des coûts pour la production de barres omnibus

Coûts des matériaux et facteurs de main-d'œuvre

Les coûts des matériaux représentent la plus grande partie de votre budget de production de jeux de barres. Le cuivre coûte environ trois fois plus cher par livre que l'aluminium. Cette différence de prix affecte votre choix de matière première. Pour un projet typique, les barres omnibus en cuivre ont besoin de moins de métal pour transporter le même courant. Mais le coût initial du cuivre reste élevé. Les barres omnibus en aluminium coûtent moins cher par livre, mais vous avez besoin d'une taille plus grande pour le même ampérage. Cette taille plus grande augmente les coûts de votre boîtier et ajoute des coûts de manutention pour l'aluminium.

Les coûts de main-d’œuvre ajoutent une autre couche de dépenses. Le traitement manuel des jeux de barres nécessite des opérateurs qualifiés pour chaque machine. Un seul opérateur sur une ligne manuelle réalise seulement 5 à 10 virages par minute. Cette vitesse lente augmente votre coût de main d'œuvre pour chaque pièce. Vous avez également des frais généraux liés à l’usure des outils et à l’entretien régulier. Les outils de poinçonnage pour le cuivre s'usent plus rapidement que pour l'aluminium. Vous remplacez les outils en cuivre plus souvent. Tous ces facteurs réunis déterminent votre coût réel par jeu de barres.

Retour sur investissement avec l'automatisation

Les équipements automatisés changent complètement votre vision des coûts. La ligne de production de busduct de Suzhou Kiande réduit les coûts de main-d'œuvre en fonctionnant presque sans personnel. Le système effectue la découpe, le pliage, le poinçonnage et l’assemblage en un seul flux continu. Cette configuration supprime le besoin de plusieurs opérateurs par équipe. Une seule personne supervise toute la ligne au lieu d’une seule machine.

Le débit augmente beaucoup avec l’automatisation. Une machine à barres CNC réalise 15 à 25 pliages par minute avec une précision constante. Vous réalisez plus de pièces en moins de temps. Votre coût unitaire de main-d’œuvre diminue et votre capacité de production augmente sans embaucher davantage de travailleurs.

Le retour sur investissement est plus rapide que vous ne le pensez. Des coûts de main-d'œuvre réduits, moins de rebuts et un débit plus élevé rentabilisent rapidement votre investissement en équipement. Un fabricant qui passe du traitement manuel des jeux de barres au traitement automatisé peut réduire ses coûts de main-d'œuvre de cinquante pour cent ou plus. La ligne de production Busduct fonctionne également avec votre système ERP. Il donne des données en temps réel sur les chiffres de production. Ces données vous aident à améliorer les flux de travail et à réduire le gaspillage.

Lorsque vous calculez le coût total, n’oubliez pas que les barres omnibus en cuivre nécessitent un outillage précis pour le cuivre. Les systèmes automatisés gèrent facilement cette précision. Ils réduisent les défauts et retravaillent chaque lot. La conductivité élevée du cuivre signifie que vous utilisez moins de cuivre par connexion, mais le prix du cuivre détermine toujours votre budget. La combinaison d'une main d'œuvre réduite, d'une vitesse plus rapide et d'une meilleure qualité fait de l'automatisation un bon investissement pour toute opération de fabrication de jeux de barres.

Contrôle qualité dans la fabrication de jeux de barres

Le contrôle qualité protège votre réputation et vos résultats. Chaque jeu de barres qui quitte votre installation doit répondre à des exigences électriques et mécaniques strictes. Sans contrôles appropriés, des défauts passent et provoquent des pannes sur le terrain. Vous avez besoin d’une approche systématique qui détecte les problèmes dès le début du processus de fabrication des jeux de barres.

Normes industrielles et méthodes de test

Vous devez aligner votre contrôle qualité sur les normes reconnues de l'industrie . Ces normes définissent à quoi ressemblent des jeux de barres sûrs et fiables. Le tableau ci-dessous présente les principales normes qui régissent la production de jeux de barres.

Ces normes constituent la base de vos contrôles de qualité . Vous avez également besoin de méthodes de test spécifiques pour vérifier que chaque jeu de barres répond aux spécifications. Le tableau ci-dessous présente les tests courants et ce qu'ils confirment.

Vous devez suivre une séquence claire lors de l’inspection des matériaux entrants. Tout d’abord, définissez les critères d’acceptation avec votre fournisseur. Enregistrez le matériau, la finition, la valeur nominale actuelle et les méthodes de test dans les spécifications d'achat. Deuxièmement, effectuez des contrôles visuels pour détecter la corrosion, les fissures et la déformation. Vérifiez les dimensions par rapport à la conception de votre panneau. Troisièmement, effectuez des tests électriques. Mesurez la résistance et la chute de tension, vérifiez le couple de connexion et effectuez des tests de fonctionnement le cas échéant. Enfin, stockez tous les enregistrements liés aux numéros de lots. Ces enregistrements servent de base pour la maintenance future.

Prévenir les défauts courants

Les défauts courants ruinent les performances des jeux de barres et gaspillent du cuivre coûteux. Vous devez savoir quelles sont leurs causes et comment les arrêter.

• Micro-bavures et retournement des bords : un outillage usé et des jeux de poinçon incorrects sont à l'origine de ces défauts. Réglez le jeu de la lame entre 5 et 10 % de l'épaisseur du matériau . Pour le cuivre, calculez un jeu de 5 à 8 %. Vérifiez avec des jauges d'épaisseur et effectuez des coupes d'essai.

• Retour élastique et désalignement du matériau : ignorer l'orientation du grain provoque ce problème. Utilisez la modélisation prédictive pour calculer les angles de courbure excessive. Contrôlez la direction du grain pour la stabilité dimensionnelle.

• Galling superficiel : Le formage à haute pression sans lubrification crée des rayures. Appliquez de l’huile de coupe spécialisée ou des revêtements antifriction sur les lames pour maintenir la finition de surface.

Les méthodes de découpe de précision préviennent également les défauts. Les découpeuses laser, les systèmes à jet d'eau et les cisailles mécaniques minimisent les bavures et maintiennent des dimensions précises. Le poinçonnage CNC garantit la précision et la répétabilité des trous. Vos contrôles de qualité doivent inclure une inspection dimensionnelle de la longueur, de la largeur, de l'épaisseur et de l'alignement des trous. L'inspection de la surface confirme l'uniformité et l'absence de défauts. Ces étapes garantissent la fiabilité de vos jeux de barres en cuivre et l’efficacité de votre production.

Problèmes courants dans la fabrication de jeux de barres

Problèmes dimensionnels et solutions

Les erreurs dimensionnelles gaspillent des matériaux et perturbent votre calendrier de fabrication de jeux de barres. Deux problèmes surviennent le plus souvent : des angles de courbure incorrects et des trous qui ne s'alignent pas.

Les mauvais angles de courbure proviennent de mauvais réglages de la machine ou du fait de ne pas tenir compte du retour élastique. Les barres omnibus en cuivre reviennent de 2 à 3 degrés après avoir été pliées. Vous devez les plier un peu plus pour résoudre ce problème. Les barres d'aluminium agissent différemment. Ils rebondissent moins. Vérifiez toujours le point de pliage avant de former. Utilisez les matrices de pliage adaptées à chaque épaisseur de métal. Ces étapes maintiennent vos jeux de barres dans les limites de taille autorisées.

Les trous qui ne s'alignent pas proviennent également d'un marquage à la main. Vous pouvez réparer un trou mal placé de plusieurs manières. Percez le trou un peu plus grand à l'aide d'un foret plus gros. Agrandissez le trou uniquement là où cela est nécessaire à l'aide d'une lime à queue de rat pendant que les pièces sont assemblées. Passez le même foret à travers l’assemblage pour forcer les trous à s’aligner. Utilisez une goupille ou un boulon plus petit si le jeu de barres supporte des charges légères. Ces méthodes permettent à votre production de continuer sans jeter du cuivre coûteux.

Défauts de surface et dépannage

Les défauts de surface ruinent l’apparence et les performances de vos jeux de barres. Les rayures, l'oxydation et un mauvais placage sont les problèmes les plus courants.

Des rayures se produisent lors de la manipulation et du traitement. Utilisez un équipement de levage approprié et des surfaces de travail rembourrées. Stockez les jeux de barres dans des endroits propres et secs. Former les opérateurs à manipuler les barres avec précaution. Ces étapes stoppent la plupart des rayures.

L'oxydation se forme à la fois sur le cuivre et l'aluminium. La couche d'oxyde d'aluminium apparaît immédiatement sur les surfaces nues. Cette couche rend les joints plus difficiles à relier. Vous devez le retirer avant le montage. L'oxydation du cuivre réduit également la conductivité. Appliquer un traitement de surface juste après avoir réalisé le jeu de barres. L’étamage sur cuivre supporte bien les charges de courant élevées. Le placage d'argent sur le cuivre ajoute une couche protectrice.

Un mauvais placage vient d’une mauvaise préparation de la surface. La surface du jeu de barres doit être propre avant le placage. La saleté empêche de coller correctement. Vérifier l'adhérence et l'épaisseur du revêtement. Ce contrôle de qualité détecte rapidement les problèmes.

La pureté de vos matières premières affecte la qualité de la surface. Le cuivre ou l’aluminium de faible pureté entraîne des résultats de placage inégaux. Vérifiez les certificats de l'usine avant d'accepter la livraison. Cette étape soutient votre programme qualité global.

Les tests confirment le fonctionnement de votre traitement de surface. L'inspection visuelle révèle des rayures et un mauvais placage. Les tests de conductivité vérifient la capacité de transport de courant. Les tests au brouillard salin vérifient la résistance à la rouille. Le respect des normes industrielles telles que CEI et UL garantit des performances fiables. Ces normes fixent des limites acceptables pour les défauts de surface.

Votre chaîne de production doit comprendre des postes de manutention appropriés. Sans eux, les rayures et la saleté ralentissent votre production. Un flux de travail propre protège votre investissement en cuivre et en aluminium.

Chaque étape du processus de fabrication du jeu de barres affecte le fonctionnement de votre produit final et son coût. Être précis, depuis la sélection du cuivre jusqu'à la vérification de la qualité, vous donne un produit fiable. Vous devez effectuer des tests et suivre des normes telles que CEI et UL. Ils protègent votre réputation.

Choisir les bonnes machines est tout aussi important. de Suzhou Kiande La machine à barres omnibus effectue elle-même la découpe, le poinçonnage et le pliage avec une grande précision. La ligne de production de busduct utilise le suivi ERP pour fabriquer des barres omnibus en cuivre en douceur. Ces outils réduisent les coûts de main-d’œuvre et offrent une meilleure qualité.

Allez sur https://www.busbarequipment.com/ pour voir ce qu'ils proposent. Demandez un prix à Suzhou Kiande. Ou parlez-nous des problèmes de fabrication de vos jeux de barres dans les commentaires. Votre prochain lot de jeux de barres doit être fabriqué de la bonne manière.

FAQ

Quel est le matériau le plus courant pour la fabrication des jeux de barres ?

Le cuivre et l'aluminium sont les deux principaux matériaux. Le cuivre offre une conductivité plus élevée à 100 % IACS. L'aluminium coûte moins cher mais nécessite une section plus grande. Votre choix dépend de votre budget et de vos limites d'espace.

Comment l’automatisation améliore-t-elle la production de jeux de barres ?

Les machines automatisées de jeux de barres coupent, poinçonnent et plient sans aide manuelle. Ils maintiennent des tolérances à ±0,2 mm. Votre vitesse de production est multipliée par cinq. Vos coûts de main d’œuvre diminuent à chaque lot de jeux de barres.

Pourquoi la précision est-elle importante dans la fabrication de jeux de barres ?

Une petite erreur de pliage provoque un désalignement lors de l’assemblage. Vous gaspillez du cuivre coûteux en retouches. Des tolérances serrées garantissent un flux de courant fiable sans points chauds. Les normes industrielles fixent des limites pour chaque dimension de jeu de barres.

Quelles normes s'appliquent au contrôle qualité des jeux de barres ?

Les normes CEI 61439 et UL 489 définissent la référence en matière de sécurité des jeux de barres. Vous testez la conductivité, vérifiez les dimensions et vérifiez le couple. Ces normes protègent votre réputation et évitent les échecs sur le terrain.
