La demande d'appareillages de commutation, de panneaux de commande et d'unités de distribution d'énergie personnalisés oblige les installations à abandonner la production en grand volume. Les magasins opèrent désormais dans des environnements à forte mixité et faible volume (HMLV). Cette réalité met en évidence les graves limites des équipements de fabrication existants. S'appuyer sur des changements d'outils manuels, des flexions par essais et erreurs et des mesures dépendant de l'opérateur crée des coûts cachés énormes. Des taux de rebut élevés et des goulots d’étranglement imprévisibles dans la production détruisent l’efficacité des ateliers.
Les tableautiers et les fabricants d’électricité doivent moderniser leurs ateliers de fabrication pour survivre. La mise en œuvre d’une moderne machine à barres omnibus constitue le principal point d’intervention. Le passage à la fabrication pilotée par logiciel augmente directement le débit, réduit le gaspillage de matériaux et stabilise les temps de production unitaires. L'élimination des variables de configuration manuelle permet aux installations d'exécuter des analyses complexes et personnalisées en toute confiance. Vous pouvez maintenir l'efficacité opérationnelle même lorsque chaque tâche nécessite une configuration de conducteurs complètement différente.
La vitesse de changement est la mesure ultime : dans une production à forte mixité, la rentabilité d'une machine de jeu de barres CNC est dictée par ses capacités de changement d'outil automatisé et par la vitesse de communication logiciel-machine, et pas seulement par la vitesse brute de poinçonnage ou de pliage.
L'intégration logicielle précède le matériel : un traitement automatisé efficace des jeux de barres nécessite une intégration transparente avec les environnements CAO/FAO 3D pour éliminer la programmation manuelle et réduire les erreurs de traduction.
La réduction des déchets améliore le retour sur investissement : les systèmes numériques avancés de poinçonnage et de pliage des barres omnibus utilisent une compensation active du retour élastique et une mesure précise des matériaux pour obtenir une production correcte dès la première pièce, essentielle lors du traitement du cuivre et de l'aluminium coûteux.
La mise en œuvre nécessite un réalignement des processus : l'adoption d'un centre de traitement d'éclisses intégré nécessite un changement dans la disposition des étages, la formation des opérateurs et les protocoles de maintenance pour obtenir la disponibilité annoncée.
Le succès dans des environnements très diversifiés dépend de l'efficacité globale de l'équipement (OEE). Vous devez fortement évaluer cette mesure afin de minimiser les temps d'arrêt entre les exécutions de tâches distinctes. Lorsque chaque commande nécessite une configuration différente de profilés en cuivre ou en aluminium, la vitesse brute de la machine compte moins que l'agilité. Une machine qui poinçonne rapidement mais qui met trente minutes à se rééquiper pour le travail suivant détruit les calendriers de production. La véritable efficacité exige un fonctionnement continu sur des lots de tailles variées avec une intervention humaine minimale. Les opérateurs ont besoin d'un équipement capable de passer d'une barre de terre en cuivre de 1/4 de pouce à un conducteur de phase en aluminium de 1/2 pouce sans nécessiter un démontage complet du poste de travail.
Les chefs d’atelier calculent souvent mal l’utilisation de la machine en se concentrant uniquement sur la vitesse de course. En réalité, la broche ou le cylindre de poinçonnage ne bouge qu'une fraction du décalage. Le reste du temps est consacré à la manutention des matériaux, au changement d'outils et au chargement des programmes. L’optimisation de ces tâches sans valeur ajoutée permet de distinguer les magasins rentables de ceux en difficulté. Vous devez mesurer le succès par la rapidité avec laquelle la première bonne pièce sort de la machine après un changement de travail.
Dans la fabrication HMLV, le rapport configuration/exécution penche souvent fortement dans la mauvaise direction. Les mesures manuelles, le remplacement physique des outils et les essais de pliage érodent rapidement les marges lorsque la taille des lots reste petite. Si un opérateur passe vingt minutes à configurer une machine pour une série de cinq jeux de barres personnalisés, le coût de configuration éclipse la valeur réelle de la production. Les systèmes automatisés inversent ce rapport. Ils s'appuient sur des instructions numériques pour ajuster les butées arrière, échanger les matrices de poinçonnage et définir instantanément les angles de pliage.
Prenons un quart de travail standard dans lequel un opérateur effectue douze tâches différentes. Si chaque tâche nécessite une configuration manuelle de quinze minutes, vous perdez quotidiennement trois heures de temps de production. Cela équivaut à près de quarante pour cent du temps de travail gaspillé en tournant des clés et en mesurant les décalages. La mise à niveau vers une machine à jeux de barres CNC réduit ce temps de configuration à quelques secondes par tâche. La machine lit le code-barres, charge le programme, indexe la tourelle et attend le matériel. Ce changement de dynamique opérationnelle réclame des centaines d’heures par an.
L’impact financier des taux de rebut dans la transformation du cuivre et de l’aluminium exige une attention particulière. Les deux matériaux connaissent une volatilité importante sur le marché. La précision et le rendement au premier passage constituent vos principaux mécanismes de contrôle des coûts. Un seul pli mal calculé sur une épaisse barre de cuivre entraîne une perte financière immédiate. Vous ne pouvez pas simplement recoller une erreur. La pièce va directement à la poubelle, emportant avec elle votre marge bénéficiaire.
Le cuivre et l'aluminium possèdent des différences métallurgiques uniques qui compliquent la fabrication. L'aluminium est sujet au grippage et à l'oxydation. Cela nécessite des jeux de matrice spécifiques et des stratégies de lubrification pour empêcher le matériau de se souder au poinçon. Le cuivre présente des variations de retour élastique distinctes en fonction de son état et de la direction de son grain. Les opérations manuelles ne parviennent pas à s’adapter à ces incohérences matérielles à la volée. Les opérateurs devinent le cintrage excessif requis, ce qui conduit à une qualité imprévisible et à des assemblages rejetés.
Le suivi de dizaines de configurations de jeux de barres personnalisées dans l'atelier introduit une complexité logistique énorme. Sans identification claire, les confusions sur la chaîne d’assemblage lors de l’intégration des panneaux deviennent inévitables. Une barre mal identifiée interrompt tout le processus d’assemblage d’un appareillage de commutation. L'équipe d'assemblage perd des heures à chercher la bonne pièce ou à forcer l'installation de la mauvaise pièce, ce qui compromet les dégagements électriques.
La fabrication moderne nécessite que les pièces soient marquées, suivies et vérifiées depuis le moment où la matière première est coupée jusqu'à ce qu'elle soit boulonnée dans l'assemblage final. La mise en œuvre d’un système de suivi robuste évite ces goulots d’étranglement. Vous avez besoin d’un processus qui relie directement la pièce physique au modèle numérique. Cela garantit que le bon conducteur atteint le bon panneau au bon moment.
La mécanique des changeurs d'outils automatiques (ATC) définit l'efficacité de la fabrication moderne. Les tourelles multipostes, les outils indexables et les magasins d'outils linéaires éliminent l'intervention manuelle lors d'une fabrication complexe en plusieurs étapes. Une machine équipée d'un ATC robuste passe du poinçonnage d'un trou standard au gaufrage ou au rainurage en quelques secondes. Cette opération continue permet aux opérateurs de charger les matières premières et de repartir. Ils font confiance à la machine pour exécuter des géométries complexes sans arrêts en milieu de cycle.
Un traitement automatisé efficace des jeux de barres repose sur la capacité de la machine à contenir simultanément une bibliothèque diversifiée d'outils. Vous avez besoin de poinçons ronds standard, de fentes oblongues pour le réglage et d'outils spécialisés pour le chanfreinage ou le taraudage. Lorsque la machine contient tous les outils nécessaires, l'opérateur ne brise jamais le rideau de sécurité pour échanger manuellement une matrice. Cela permet à la machine de fonctionner et assure la sécurité de l'opérateur.
Une grande précision nécessite des spécifications techniques spécifiques. Les systèmes hydrauliques servo-entraînés fournissent la force nécessaire tout en maintenant un contrôle de position précis. Des mécanismes de rétroaction en boucle fermée surveillent en permanence les angles de courbure. Ils s'ajustent en temps réel à la résistance des matériaux. La mesure assistée par laser garantit que les longueurs de coupe restent exactes, évitant ainsi l'empilement des tolérances dans les assemblages complexes.
Les systèmes avancés de poinçonnage numériques et de pliage de barres omnibus exécutent des coudes en V, des coudes en U, des coudes en Z et des torsions sans nécessiter de réglages manuels des outils. Cela rationalise la production de chemins conducteurs tridimensionnels complexes. La machine calcule la longueur exacte à plat requise, perce les trous à plat et exécute parfaitement les pliages. Les trous s'alignent exactement là où le modèle 3D l'exige.
Les algorithmes d'imbrication intégrés organisent automatiquement diverses géométries sur une seule barre brute. Cette approche logicielle maximise l’utilisation des matériaux et minimise les chutes. En calculant la disposition la plus efficace pour plusieurs pièces distinctes sur une longueur standard de cuivre ou d'aluminium, le logiciel d'imbrication vous garantit d'optimiser le rendement du matériau avant d'effectuer la première coupe.
Considérez une barre de cuivre standard de 12 pieds. Sans nidification, un opérateur pourrait couper trois parties et laisser une chute de 2 pieds. Le logiciel Nesting analyse l’intégralité du planning de production quotidien. Il mélange les pièces de différents travaux sur cette même barre de 12 pieds, réduisant la chute à quelques centimètres seulement. Ce processus paie à lui seul la mise à niveau du logiciel en quelques mois.

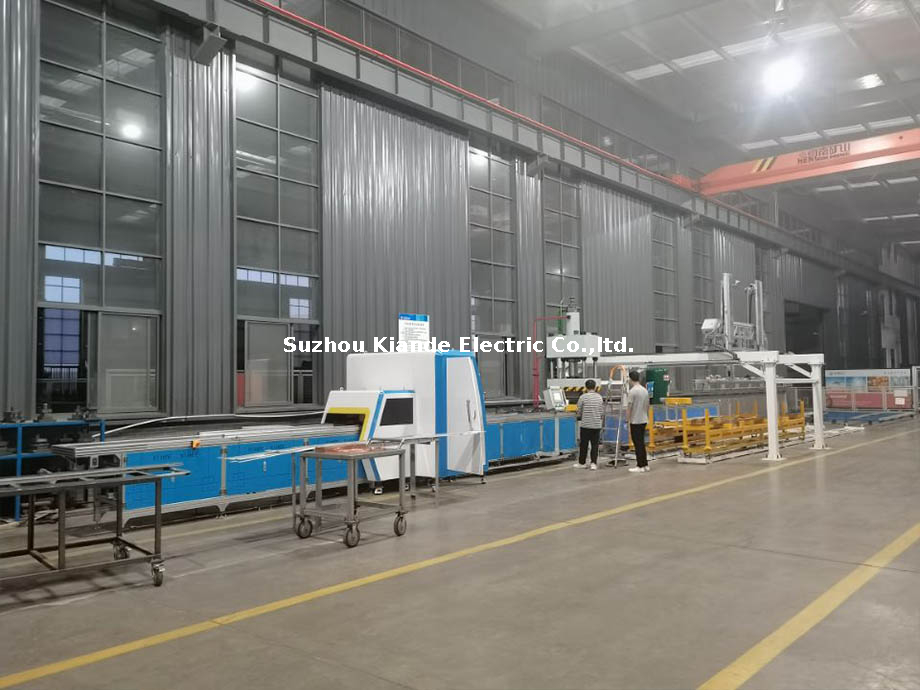

Les centres intégrés gèrent plusieurs opérations en un seul flux continu. Un centre de traitement d'éclisses combine le poinçonnage, le cisaillement, le pliage et le taraudage en un seul processus transparent. Cette consolidation réduit considérablement les stocks de travaux en cours et minimise la manipulation des pièces. Au lieu de déplacer de lourdes barres de cuivre entre des stations de poinçonnage et de pliage distinctes, la matière première entre dans la machine et en sort sous forme de composant entièrement fini.
La réduction de la manipulation des pièces réduit directement les coûts de main-d’œuvre et évite les dommages. Le cuivre est mou. Chaque fois qu’un chariot élévateur ou une grue déplace un lot de pièces, vous risquez de rayer les surfaces de contact. Les surfaces rayées créent des joints à haute résistance, entraînant des problèmes thermiques sur le terrain. Le traitement complet de la barre dans une seule machine élimine ces risques de manipulation.
La capacité d'une machine à ingérer des fichiers 3D standard et des fichiers de conception électrique natifs à partir de plates-formes telles qu'EPLAN ou AutoCAD Electrical est obligatoire. Les capacités de programmation hors ligne permettent aux ingénieurs de concevoir et d'acheminer des jeux de barres au bureau pendant que la machine continue de fonctionner au sol. La simulation de détection de collision vérifie les pièces numériquement avant la production physique. Cela garantit que les courbures complexes n’interféreront pas avec la machine-outil ou le châssis.
Vous devez tester le flux de travail du logiciel avant d'acheter un équipement. Demandez au fournisseur de traiter votre assemblage 3D le plus complexe. Regardez combien de clics manuels sont nécessaires pour générer le code machine. Si le programmeur doit attribuer manuellement des outils ou ajuster les déductions de pliage, l'intégration logicielle est incomplète. Vous souhaitez une transition transparente par bouton-poussoir du modèle 3D au contrôleur de la machine.
Les algorithmes actifs de compensation du retour élastique déterminent la précision du pliage. Ces systèmes utilisent des mesures en temps réel de l'épaisseur du matériau et de la résistance à la traction pour plier le matériau juste assez pour qu'il se détende selon l'angle exact souhaité. La rigidité du châssis de la machine détermine dans quelle mesure la machine gère les immenses forces requises pour le cuivre épais. Des systèmes de butée arrière de précision sur plusieurs axes garantissent que le matériau est parfaitement positionné pour chaque opération.
Lors de l’évaluation de la cinématique, examinez attentivement la vitesse et la stabilité de la butée arrière. La butée arrière doit se déplacer rapidement entre les positions mais se verrouiller solidement avant que le poinçon ne frappe. Toute déviation de la butée arrière se traduit directement par des erreurs de position du trou. Un cadre monobloc robuste absorbe mieux les chocs de poinçonnage qu'un assemblage boulonné, conservant ainsi la précision à long terme.
L'évaluation des configurations d'outillage implique de comparer les conceptions de tourelles avec des racks d'outils linéaires et des stations multi-presses. Les tourelles offrent une indexation rapide, tandis que les crémaillères linéaires peuvent contenir une plus grande variété d'outils spécialisés. Les temps de changement d’outil acceptables doivent rester inférieurs à 5 secondes pour maintenir un OEE élevé. La disponibilité d'outils spécialisés augmente la polyvalence de la machine, permettant une finition complète des pièces sans opérations manuelles secondaires.
| Type de système d’outillage | Temps de changement moyen | Capacité | Meilleure application |
|---|---|---|---|
| Tourelle multi-stations | 2 à 4 secondes | 8 à 12 outils | Poinçonnage à grande vitesse, formes standards |
| Magasin d'outils linéaires | 5 à 8 secondes | 15 à 30 outils | Formage spécialisé à mélange extrêmement élevé |
| Station multi-presse | 0 seconde (dédié) | 3 à 5 outils | Exécutions dédiées à grand volume |
Les équipements de fabrication modernes doivent s'interfacer de manière transparente avec les systèmes d'exécution de fabrication (MES) et les plates-formes ERP. Les fonctionnalités de marquage intégrées appliquent des codes-barres ou des numéros de pièces directement sur le jeu de barres pendant le cycle de traitement. Cette connectivité vous garantit le suivi de chaque pièce, simplifiant l'assemblage et fournissant une piste d'audit claire pour le contrôle qualité.
La mise en œuvre de la traçabilité nécessite un système de marquage fiable. Les imprimantes à jet d'encre fonctionnent bien pour les surfaces planes mais nécessitent un entretien régulier. Le marquage par micro-percussion ou laser fournit un identifiant permanent qui survit à la manipulation et à l’oxydation. Choisissez un système de marquage qui s'intègre directement au contrôleur de la machine, en extrayant automatiquement le numéro de pièce du fichier CAO.

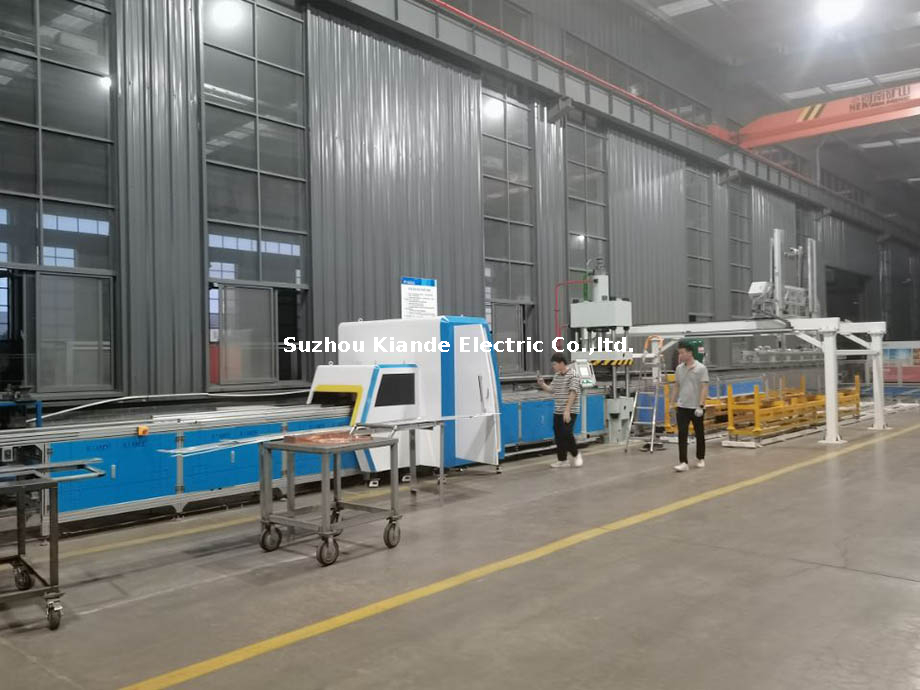

Les contraintes des installations dictent souvent le choix de l’équipement. Une machine de jeu de barres CNC compacte 3-en-1 nécessite beaucoup moins d'espace au sol, une consommation d'énergie inférieure et des exigences de fondation standard. En revanche, une ligne modulaire entièrement automatisée dotée de systèmes automatisés de chargement et de déchargement des matériaux nécessite un encombrement énorme. Vous aurez besoin de chutes de puissance spécialisées et de fondations en béton armé pour supporter le poids et les vibrations de la manutention continue des matériaux.
Avant de vous engager dans une ligne automatisée, planifiez votre flux de matières. La machine elle-même ne représente qu’une partie de l’empreinte au sol. Vous devez tenir compte de la mise à disposition des matières premières, du tri des pièces finies et des allées d'accès aux chariots élévateurs. Une machine hautement automatisée, privée de matière première en raison d'un mauvais agencement du sol, devient un presse-papier très coûteux.
Le calcul du retour sur investissement nécessite de comparer les dépenses d'investissement initiales et les réductions d'exploitation à long terme. Les systèmes entièrement automatisés nécessitent un investissement initial important. Cependant, ils réduisent considérablement les heures de travail, minimisent les rebuts grâce à une imbrication optimisée et éliminent les pénalités de livraison accélérées causées par les retards de production. Les machines autonomes offrent une barrière à l’entrée plus faible mais dépendent davantage de l’interaction de l’opérateur, ce qui augmente les coûts opérationnels à long terme.
Vous devez calculer votre véritable taux de charge lors de l’évaluation des OpEx. Incluez le coût des matériaux mis au rebut, le coût des reprises et le coût des retards d’assemblage. Lorsque vous tenez compte de ces coûts cachés, les dépenses d'investissement plus élevées d'un système entièrement automatisé génèrent souvent une période de récupération plus rapide qu'une machine autonome moins chère.
Les lignes hautement automatisées excellent en termes de débit, mais nécessitent souvent une mise en service initiale plus longue et une programmation complexe pour les nouvelles pièces. Ils conviennent parfaitement aux courses constantes et à grand volume. À l’inverse, les centres CNC autonomes et agiles offrent un déploiement plus rapide et des adaptations plus faciles pour les environnements extrêmement diversifiés où la taille des lots peut être aussi petite qu’une ou deux pièces uniques.
Si votre atelier construit un appareillage de commutation personnalisé où aucun panneau n'est identique, la flexibilité l'emporte sur le débit. Vous avez besoin d’une machine capable de traiter immédiatement une seule pièce personnalisée sans perturber une production plus importante. Les machines autonomes dotées de changeurs d'outils rapides offrent cette agilité.
Les installations avant-gardistes évaluent si une machine autonome peut évoluer avec leurs besoins. De nombreux systèmes modernes sont modulaires. Cela vous permet d'équiper ultérieurement une machine de jeu de barres autonome avec des tables de chargement automatiques, des tours de stockage et des convoyeurs de tri en fonction des volumes de production. Cette évolutivité atténue le risque d’un équipement trop rapidement dépassé.
Interrogez les fournisseurs sur leurs chemins de mise à niveau. Pouvez-vous ajouter une tour de matériaux automatisée l’année prochaine ? Le logiciel prend-il en charge les corbeilles de tri automatisées ? L'achat d'un système modulaire protège votre investissement initial et vous permet de faire évoluer l'automatisation à votre rythme.
La transition de machinistes manuels à opérateurs CNC nécessite une approche structurée. L'accent passe des compétences physiques en travail des métaux à la gestion des logiciels, à l'étalonnage des machines et au dépannage de base. Les opérateurs doivent comprendre comment naviguer dans l'IHM, interpréter les simulations de jumeaux numériques et exécuter des routines de maintenance préventive pour que la machine continue de fonctionner avec une efficacité maximale.
Identifiez les opérateurs possédant de solides compétences informatiques et une conscience spatiale.
Fournissez une formation logicielle hors ligne dédiée avant l’arrivée de la machine.
Établissez un protocole d'escalade clair pour le dépannage des alarmes de la machine.
Former simultanément au moins trois opérateurs pour éviter les goulots d'étranglement de la production pendant les absences.
Les opérations modernes nécessitent le strict respect des normes de sécurité. Les mécanismes de sécurité cruciaux comprennent des scanners laser de sécurité, des barrières immatérielles et des systèmes de commande à deux mains pour éviter les blessures de l'opérateur pendant les cycles de poinçonnage et de pliage à haute force. Les boîtiers doivent être conformes aux normes CE et OSHA. Cela garantit que les points de pincement et les composants haute tension restent entièrement isolés de l'opérateur pendant la production.
Ne contournez jamais les systèmes de sécurité pour augmenter la vitesse. La responsabilité et le risque de blessure dépassent de loin tout gain de production mineur. Assurez-vous que votre équipe de maintenance teste quotidiennement les barrières immatérielles et les arrêts d’urgence avant le début du premier quart de travail.
Une disponibilité constante repose sur des programmes de maintenance préventive stricts. Les systèmes hydrauliques nécessitent des contrôles réguliers des fluides et le remplacement des filtres. Les ensembles de poinçons et de matrices doivent être affûtés selon un calendrier pour éviter les bavures et la déformation du matériau. L'étalonnage du capteur garantit que la précision du pliage reste précise au fil du temps. De plus, les installations doivent mettre en œuvre des solutions robustes de gestion des déchets.
Vérifiez quotidiennement les niveaux de liquide hydraulique et les températures de fonctionnement.
Inspectez les matrices de poinçonnage pour déceler des bords grippés ou émoussés après chaque quart de travail.
Calibrez chaque semaine les capteurs d’angle de courbure à l’aide d’un rapporteur certifié.
Videz les bacs à limaces de cuivre avant qu'ils ne débordent et ne bloquent la goulotte d'éjection.
Nettoyez les filtres d'extraction de poussière en aluminium pour éviter les risques d'incendie.
Les temps d'arrêt prolongés détruisent les calendriers de production à forte mixité. Les acheteurs doivent évaluer rigoureusement les accords de niveau de service (SLA), la disponibilité des capacités de diagnostic à distance et l'inventaire national des pièces de rechange avant de finaliser un achat. La fiabilité d'une machine dépend de la capacité du fournisseur à la prendre en charge en cas de panne d'un composant critique.
Exigez une liste de pièces de rechange recommandées et conservez-les sur votre étagère. Les capteurs, relais et matrices de poinçonnage courantes doivent toujours être en stock localement. Compter sur l’expédition du jour au lendemain pour un capteur à cinquante dollars vous coûtera des milliers de dollars en perte de production.
Vérifiez vos taux de rebut actuels et vos temps de configuration manuelle pour établir une base de référence pour les calculs du retour sur investissement.
Demandez une démonstration logicielle en direct auprès des fournisseurs utilisant vos fichiers CAO 3D les plus complexes pour vérifier une intégration transparente.
Évaluez votre espace au sol et votre flux de matériaux pour déterminer si un système autonome ou entièrement automatisé convient à votre installation.
Développez un programme de formation croisée pour vos opérateurs axé sur la gestion des logiciels et la maintenance préventive.
R : La plupart des installations atteignent un retour sur investissement complet dans un délai de 18 à 36 mois. Le retour est principalement dû à la réduction des heures de travail, à la minimisation du gaspillage de matériaux et à l'élimination complète des temps de configuration manuelle entre les tâches personnalisées.
R : Les systèmes numériques utilisent des butées arrière servocommandées et un positionnement laser pour placer les trous exactement selon le fichier CAO. Cela élimine les erreurs de mesure humaines, garantit un alignement parfait pour l’assemblage et réduit considérablement les pièces rejetées.
R : Oui. Les centres modernes équipés de changeurs d'outils automatiques alternent entre des matrices spécifiques optimisées pour le cuivre et l'aluminium. Le logiciel ajuste automatiquement la pression hydraulique et les paramètres de pliage en fonction du matériau sélectionné.
R : Le logiciel de FAO de la machine doit importer des fichiers natifs à partir de plateformes de conception électrique comme EPLAN ou de formats 3D standard comme STEP et IGES. Il doit les traduire directement en code machine sans saisie manuelle des données.
R : Avec un changeur d'outils automatique ou une tourelle multiposte, un changement d'outil prend généralement entre 2 et 5 secondes. Cela permet à la machine d'effectuer plusieurs opérations différentes sur une seule barre sans s'arrêter.
R : Ils utilisent une compensation active du retour élastique. Des capteurs mesurent l'épaisseur et la résistance réelles du matériau lors du pliage initial. Le logiciel calcule ensuite la quantité exacte de flexion excessive nécessaire pour atteindre l'angle cible.
R : Ils doivent comporter une protection physique, des barrières immatérielles, des scanners laser de sécurité et des commandes à deux mains pour empêcher l'accès de l'opérateur aux points de pincement. Les armoires électriques et les systèmes hydrauliques doivent également répondre aux normes strictes d’isolation CE et OSHA.
