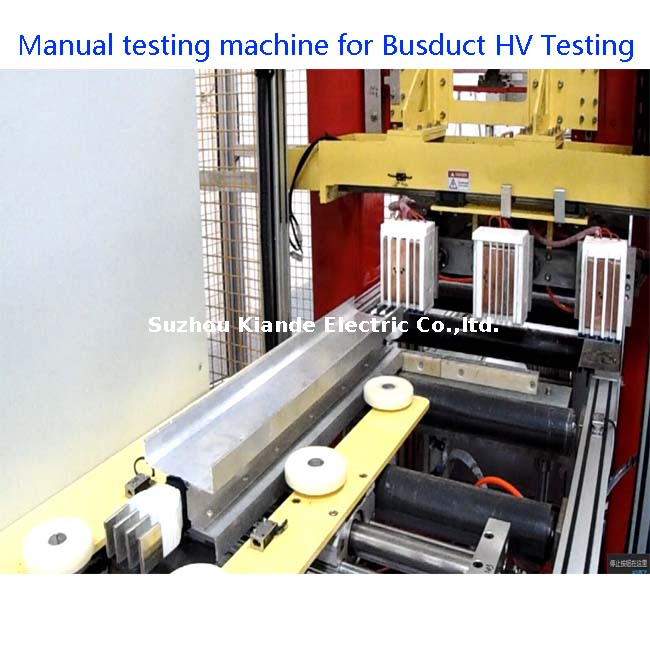

La machine d'essai de barres omnibus coudées pour les tests PE et l'inspection Hipot est un système d'évaluation hautement spécialisé de qualité industrielle conçu pour offrir une précision et une efficacité opérationnelle sans compromis pour votre ligne de fabrication de composants électriques. Conçu spécifiquement pour répondre aux géométries complexes des composants de distribution d'énergie, cet équipement est parfaitement adapté aux jeux de barres droits et aux configurations complexes de jeux de barres coudés. S'assurer que chaque pièce répond à des normes strictes d'isolation électrique et de performance de mise à la terre est essentiel pour prévenir les pannes sur le terrain, et cette machine fournit ce niveau exact d'assurance qualité rigoureuse. La partie de positionnement du luminaire est actionnée manuellement, offrant aux opérateurs une expérience de réglage tactile très réactive. Les mécanismes de serrage robustes offrent une résistance solide et satisfaisante qui confirme que le composant est solidement verrouillé en place, permettant des changements rapides et sûrs lors de cycles de production aux spécifications mixtes. Une fois le jeu de barres correctement positionné, les instruments d'inspection internes sophistiqués prennent en charge l'ensemble du processus. Le système testera le jeu de barres et générera automatiquement le rapport d’inspection complet en appuyant simplement sur un bouton. Cette intégration intelligente de la flexibilité manuelle pour les formes irrégulières et de la précision automatisée pour les tests électriques accélère non seulement votre cycle de test global, mais réduit également considérablement la pression physique exercée sur votre personnel de contrôle qualité.
Non. | Paramètres |
Modèle | KD-JCX/M-6 |
Hauteur du jeu de barres | 100~650mm |
Longueur du jeu de barres | 500mm~3000mm |
Type de jeu de barres approprié | Jeu de barres irrégulier et jeu de barres droit |
Type de poste | Unilatéral |
Test de tenue à haute tension | 0~5000V |
Essai d'isolation | 1~1000V |
Test de mise à la terre | 0 ~ 25A |
Pouvoir | 380 ~ 415 VCA 50 ~ 60 Hz 3 kW |
Dimensions de l'équipement | L62000mm*L800mm*H800mm |
Investir dans une infrastructure d’inspection adaptée est essentiel pour conserver un avantage concurrentiel et garantir la sécurité absolue de vos produits électriques. Cette machine de test va au-delà de la vérification des paramètres de base pour offrir une suite complète de fonctionnalités conçues pour optimiser votre flux de production et protéger votre main-d'œuvre.
La principale valeur opérationnelle de cet équipement d'inspection réside dans sa capacité à exécuter des tests de résistance Hipot (haut potentiel) et des évaluations de mise à la terre PE (terre protectrice) d'une précision exceptionnelle. En maintenant une précision absolue sur toutes les plages de tension, il garantit que chaque jeu de barres est conforme à 100 % en matière d'isolation électrique avant même de quitter votre installation. De plus, le flux de tests automatisé élimine complètement le risque d’erreurs de transcription humaines. Le système capture instantanément les mesures de performances et génère des rapports de détection exclusifs et détaillés.
Ces enregistrements numériques peuvent être directement intégrés aux réseaux MES (Manufacturing Execution System) ou ERP de votre usine. Cette connectivité permet une traçabilité complète et transparente des données tout au long du cycle de vie du produit, vous fournissant une preuve irréfutable de qualité lors des audits clients ou des revues réglementaires.
Les installations de fabrication modernes produisent rarement un seul type de composant, c'est pourquoi cette machine est conçue sur mesure pour une adaptabilité physique maximale. Que vous traitiez des barres omnibus droites standard ou des barres omnibus coudées très irrégulières, l'outillage spécialisé s'adapte facilement à différentes dimensions. Le système de positionnement manuel est conçu avec des rails coulissants et des poignées de verrouillage ergonomiques incroyablement robustes au toucher. Cette conception flexible minimise considérablement les temps d'arrêt généralement associés à la reconfiguration des machines pour différents lots de produits. En permettant des changements d'outillage rapides et des ajustements intuitifs, l'équipement augmente considérablement le débit global des lignes de production multi-spécifications et modèles mixtes, garantissant ainsi que vos calendriers de livraison restent sur la bonne voie.
L’exploitation d’équipements de test électrique à haute tension (jusqu’à 5 000 V) exige une approche sans compromis et sans faille en matière de sécurité des opérateurs. Cette machine est construite avec une architecture de sécurité multicouche. Il est entièrement équipé de mécanismes de verrouillage haute tension avancés, de commandes d'arrêt d'urgence très visibles et immédiates et d'un système de blindage d'isolation physique impeccable. Pendant le fonctionnement, vous pouvez clairement entendre le clic mécanique net et rassurant des relais de sécurité robustes qui s'enclenchent avant qu'une sortie haute tension ne soit autorisée par le système. Ce retour auditif, combiné à des indicateurs d'avertissement visuels, offre aux opérateurs une tranquillité d'esprit absolue, leur permettant de se concentrer entièrement sur la productivité sans l'anxiété constante des risques électriques potentiels.
Conçus pour les réalités exigeantes d’une utilisation continue en usine, le cadre structurel et les instruments de test de base sont fabriqués à partir de matériaux haut de gamme et résistants à l’usure. L'extérieur présente une finition industrielle durable et anticorrosion qui résiste aux rigueurs quotidiennes d'un atelier de production très fréquenté.
Pour éliminer tout problème concernant les temps d'arrêt opérationnels ou la précision des changements de vitesse, nous proposons un écosystème de support complet qui s'étend bien au-delà de l'installation initiale de l'équipement. Notre offre de services dédiée comprend une formation opérationnelle détaillée et pratique pour votre personnel technique, garantissant qu'il maîtrise parfaitement les capacités de la machine. De plus, nous proposons des services d'étalonnage de précision programmés pour les instruments de test, garantissant que vos mesures restent parfaitement alignées avec les normes internationales année après année. Couplé à notre équipe d’assistance technique à réponse rapide, vous pouvez maintenir des performances optimales et un flux de production continu sans interruption.
