Une machine à barres omnibus CNC coupe les barres omnibus en cuivre ou en aluminium avec une précision informatique. Considérez cette machine de jeu de barres comme un centre d'usinage unique qui effectue la découpe, le poinçonnage et le pliage en un seul processus fluide. Le système CNC contrôle chaque station à l'aide d'un dessin programmé du jeu de barres, le marquage manuel n'est donc pas nécessaire. La commande numérique informatisée garantit que les résultats sont précis et reproductibles dans des tolérances serrées. Cet article explique son fonctionnement, ses avantages et son rôle dans la fabrication moderne. Les fabricants modernes dépendent de cet équipement pour établir des connexions électriques fiables et de qualité constante. Cela accélère considérablement la production et réduit les coûts de main-d’œuvre. Des industries clés telles que les appareils de commutation, les sous-stations et les véhicules à énergie nouvelle bénéficient de ses capacités de traitement à grande vitesse.
Une machine de jeu de barres CNC effectue la découpe, le poinçonnage et le pliage en un seul processus automatisé.
Il utilise le contrôle informatique pour atteindre une précision et une répétabilité élevées , ce qui réduit les erreurs.
Les fabricants réduisent leurs coûts de main-d’œuvre de 40 à 50 pour cent et fabriquent leurs produits 3 à 5 fois plus rapidement.
La machine rend les choses plus sûres en éloignant les travailleurs des tâches à risque.
Il permet d'intégrer des usines intelligentes avec une surveillance en temps réel et une maintenance prédictive.
Une machine de jeu de barres CNC est un centre d'usinage polyvalent pour les jeux de barres métalliques. Il utilise un système CNC pour combiner des tâches qui nécessitaient auparavant plusieurs machines, opérateurs et étapes de serrage. Désormais, une seule machine s’en charge automatiquement, avec précision et efficacité. La machine comporte des éléments essentiels comme un système CNC (le cerveau), un poste de travail qui contient le jeu de barres et des unités de traitement pour le poinçonnage, le cisaillement et le pliage. Les modèles haut de gamme disposent également d'un changeur d'outils automatique et d'un système d'alimentation, et ils fonctionnent tous ensemble pour automatiser le flux de travail.
Le système CNC contrôle chaque station à l'aide d'un dessin programmé du jeu de barres. Un modèle plat de jeu de barres est exporté à partir du logiciel ECAD/MCAD sous forme de fichier DXF . Le fichier DXF est envoyé à la machine via USB ou Ethernet. Le module d'importation DXF du contrôleur CNC recherche les lignes de pliage, les trous et les lignes de découpe selon leurs types d'entités CAO. Le contrôleur construit une séquence d'usinage optimisée basée sur la cinématique de la machine, en tenant compte du temps de changement d'outil et des limites physiques. L'opérateur regarde une simulation graphique de la séquence de traitement complète sur l'écran tactile CNC pour détecter les erreurs de programmation avant le traitement du matériau. L'opérateur charge le matériau et démarre le cycle automatique, que la machine exécute sans l'aide supplémentaire de l'opérateur.
La machine plie, poinçonne et coupe automatiquement les barres omnibus en cuivre et en aluminium. Le jeu de barres est serré une seule fois en début de cycle et il ne quitte jamais son référentiel. Un seul contrôleur CNC coordonne toutes les opérations à partir d’une donnée commune. La butée arrière du servo positionne le jeu de barres pour le premier virage. L'unité de pliage hydraulique forme le pliage selon l'angle programmé à l'aide du retour d'information du codeur en temps réel. La butée arrière repositionne le jeu de barres pour un trou perforé et l'unité de poinçonnage hydraulique entraîne l'outil à travers le matériau à la coordonnée programmée précise. La butée arrière avance à nouveau pour le prochain virage ou coup de poing. Enfin, le jeu de barres est positionné au niveau de la cisaille pour la coupe à longueur. Tout au long de la séquence, la relation de position du jeu de barres par rapport à chaque poste d'outil est maintenue par des axes à commande numérique, et non par les compétences de l'opérateur ou les transferts de dispositifs.
Composant | Fonction |
|---|---|
Mécanisme d'alimentation | L'axe X utilise deux jeux de pinces de puissance principale et auxiliaire ainsi qu'une barre omnibus de serrage servo ; ceux-ci peuvent travailler indépendamment ou ensemble pour terminer le travail d’alimentation. |

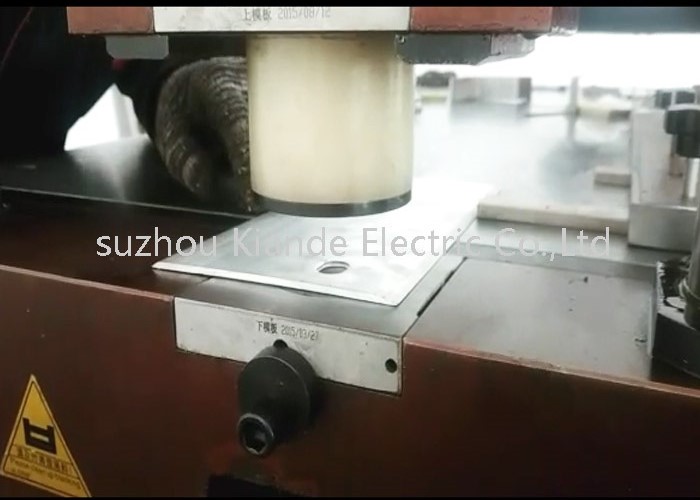

Station d'estampage | La machine comprend un moule de poinçonnage et un centre hydraulique associé, indiquant une station de poinçonnage/estampage dédiée au traitement des barres omnibus. |
Unité de pliage | La source décrit des cintreuses de jeux de barres qui utilisent un entraînement hydraulique ou une servocommande avec des matrices de pliage pour plier les barres omnibus en cuivre ou en aluminium dans les formes requises. |
Systèmes supplémentaires | La machine de jeu de barres CNC comprend également un contrôleur CNC, un dispositif de sortie servo, un centre hydraulique, un moule de découpe et un moule de gaufrage. |
Le système ATC avec porte-outils BT40 permet des transitions rapides entre différentes tâches d'usinage sans temps d'arrêt.
Cette machine de traitement de jeux de barres CNC est différente d'un processeur de jeux de barres hydraulique conventionnel à plusieurs égards. Une machine à jeux de barres CNC utilise un servomoteur avec des servomoteurs AC indépendants et un retour de position en boucle fermée sur chaque axe. Un processeur de jeu de barres hydraulique conventionnel utilise une unité de puissance hydraulique avec des butées mécaniques et des réglages de pression ; il n'a pas de contrôle en boucle fermée. La machine de jeu de barres CNC atteint une précision d'angle de pliage de ±0,3° grâce à une surveillance du couple en temps réel qui compense le retour élastique du matériau ; aucune dérive angulaire par rapport à la température de l'huile ne se produit. Le processeur conventionnel atteint une précision de ±1° et une dérive angulaire se produit en raison des variations de température de l'huile et de l'usure des butées mécaniques. La machine à jeux de barres CNC offre également des coûts énergétiques inférieurs de 40 à 50 %, car les servomoteurs consomment de l'énergie uniquement pendant le mouvement actif, avec une consommation au repos proche de zéro. Le processeur conventionnel fait fonctionner une pompe hydraulique continue, ce qui entraîne une consommation d'énergie totale et au ralenti plus élevée.
Un jeu de barres est une bande métallique qui transporte l’électricité à l’intérieur des systèmes électriques. Ces conducteurs déplacent des courants importants entre l'appareillage de commutation, les transformateurs et les panneaux de distribution. Le cuivre et l'aluminium sont les principaux matériaux utilisés pour les jeux de barres. Chaque métal possède des propriétés électriques différentes qui affectent les choix de conception.
Le cuivre ETP (C11000) a une conductivité de 58 MS/m, soit 100 % IACS , et une résistivité de 17,2 nΩ·m. L'aluminium 1350 a une conductivité de 35 MS/m, environ 61 % IACS et une résistivité de 28,3 nΩ·m. Les fabricants choisissent la bande plate pour les panneaux et les appareillages de commutation car sa large surface évacue bien la chaleur. Les formes de tubes creux pèsent moins et refroidissent mieux. Les types tressés ou flexibles peuvent se plier dans des espaces restreints.
Un traitement de précision garantit la fiabilité des connexions et empêche la température des joints d'augmenter trop. Une coupe précise est très importante pour que les barres omnibus s’ajustent et fonctionnent correctement. De bonnes techniques de pliage maintiennent les barres omnibus solides et capables de conduire l’électricité.
Une coupe précise est très importante pour que les barres omnibus s’ajustent et fonctionnent correctement. De bonnes techniques de pliage maintiennent les barres omnibus solides et capables de conduire l’électricité.
Lorsque vous pliez une barre omnibus, la surface de contact change légèrement, ce qui augmente la résistance de contact . Cette résistance dépend de la planéité et de la pression exercée par les surfaces. Une flexion excessive entraîne un mauvais contact, des irrégularités et des connexions desserrées. Ces problèmes augmentent la résistance et peuvent provoquer des échauffements locaux ou des incendies électriques.
Facteur | Effet sur la résistance de contact |
|---|---|
Augmentation de l'angle de courbure | ~5 % d'augmentation de la résistance par augmentation de 5 degrés |
Augmentation des irrégularités de la surface | ~10 % d'augmentation de la résistance par augmentation de 1 mm |
Angle de courbure excessif | Mauvais contact au niveau de la connexion en raison d'une planéité et d'une pression de contact réduites |
Une machine à jeux de barres CNC gère seule ces tolérances serrées. La machine place les trous et les éléments de coupe importants à environ 3 à 4 fois l'épaisseur du matériau à l'écart des coudes pour arrêter la déformation pendant le formage. Il prend également en compte l'empilement des tolérances, car de nombreux coudes modifient la position finale des caractéristiques de montage et de contact.
Les fabricants qui optent pour une machine à jeux de barres CNC obtiennent des avantages rapides dans trois domaines . Le travail manuel des jeux de barres nécessite que les travailleurs mesurent, marquent et placent chaque pièce à la main. Ils utilisent des machines distinctes pour couper, poinçonner et plier. Chaque fois qu'ils déplacent une pièce entre les machines, des erreurs d'alignement se produisent. Une seule machine à jeu de barres supprime ces étapes. Il regroupe toutes les opérations dans un seul cycle automatique.
La précision est le premier avantage que vous pouvez mesurer. Les meilleurs modèles de machines de jeux de barres CNC ont une précision d'angle de pliage de ± 0,3° pour les stations de poinçonnage et de pliage. Cette répétabilité n'est pas possible avec les méthodes manuelles. La machine de Il s'ajuste activement au retour élastique du matériau. Suzhou Kiande va encore plus loin. Des capteurs mesurent l’épaisseur et la résistance réelles lors du premier pliage. Le logiciel détermine exactement combien de courbure supplémentaire est nécessaire. Les algorithmes actifs utilisent des données en temps réel sur l'épaisseur et la résistance des matériaux . Ils plient excessivement le matériau pour qu'il se détende dans l'angle cible exact. Ce processus en boucle fermée fonctionne pour le cuivre et l'aluminium. Il ajuste le coefficient de rebond en fonction de la largeur et de la dureté du matériau. La production est multipliée par trois à cinq par rapport aux méthodes manuelles pour les formes complexes.
Les gains d’efficacité sont également importants. Les fabricants qui utilisent une machine à jeux de barres CNC rapportent des économies de 40 à 50 % sur les coûts de main-d'œuvre par panneau. Une configuration typique supprime 1,5 à 2,5 emplois à temps plein. En fonction des salaires locaux, les économies annuelles sur les coûts de main-d'œuvre varient de 20 000 à 50 000 dollars par an. Aux taux américains, la suppression de 1,5 à 2 emplois de fabricants permet d'économiser 37 500 à 70 000 dollars chaque année. Ces économies proviennent de temps de cycle plus rapides et de moins de retouches. La machine offre également de la flexibilité. Il gère différents types, matériaux et largeurs de barres de connexion sans changement manuel. L'équipement de Suzhou Kiande effectue automatiquement la perforation, le contre-alésage, la découpe et le gaufrage. Il suit les paramètres programmés.
La transformation traditionnelle repose en grande partie sur des travailleurs manuels qualifiés. Ils doivent lire correctement les dessins, maintenir une qualité constante et éviter des erreurs coûteuses. L'automatisation supprime ce besoin. La machine lit directement le fichier DXF. L'opérateur charge le matériel et démarre le cycle. Le contrôleur CNC gère tous les choix de positionnement, de pliage, de poinçonnage et de découpe. Ce changement permet aux fabricants de maintenir une production stable avec des opérateurs moins expérimentés.
La sécurité s’améliore grâce à l’automatisation. Les machines CNC modernes disposent de plusieurs systèmes de sécurité. Les protections verrouillables se connectent au système de contrôle. Si elle est ouverte pendant le fonctionnement, la machine s'arrête immédiatement. Les barrières immatérielles créent des barrières infrarouges. Ils arrêtent la machine si quelque chose casse la poutre. Les capteurs de proximité détectent lorsqu'un opérateur s'approche trop près. Les boutons d’arrêt d’urgence se trouvent à de nombreux endroits accessibles. La protection contre les surcharges vérifie les performances de la machine et s'éteint avant que des dommages ne surviennent.
Les opérateurs restent séparés de la machine pour des raisons de sécurité. Ils se concentrent principalement sur la programmation et le chargement ou déchargement du matériel. Ils ne pratiquent pas directement de poinçonnage ou de cisaillement dangereux. La conception de sécurité de la machine et les processus automatisés maintiennent les opérateurs à l'écart des zones dangereuses. Cela évite les blessures graves comme les blessures aux mains.
Pour les fabricants qui envisagent d’améliorer leur production, les avantages de l’équipement de jeu de barres CNC par rapport aux méthodes manuelles sont clairs. Une plus grande précision, des coûts réduits, un besoin moindre de travailleurs qualifiés et un fonctionnement plus sûr constituent de solides arguments commerciaux. L'équipement de Suzhou Kiande présente ces avantages.
Les constructeurs d'appareillages de commutation, les entrepreneurs de sous-stations et les sociétés d'ingénierie électrique constituent le plus grand groupe d'utilisateurs d'équipements de jeux de barres CNC. Ces industries ont besoin de jeux de barres qui transportent des courants importants entre les transformateurs, les disjoncteurs et les panneaux de distribution. Une armoire de commutation peut contenir des dizaines de barres pliées et poinçonnées. Chaque barre doit s'adapter parfaitement à chaque point de connexion. Le traitement manuel ne peut pas répondre à cette demande de volume et de précision.
Suzhou Kiande fournit des lignes de production de conduites de bus qui gèrent le traitement, l'assemblage, les tests et l'emballage en un seul flux connecté. Ces lignes sont disponibles en configurations manuelles, semi-automatiques et entièrement automatiques. L'entreprise conçoit chaque ligne en fonction de l'agencement de l'usine, de la capacité et des besoins en matière de processus du client. Les équipementiers d'appareillage de commutation bénéficient d'un cheminement fluide depuis le cuivre brut jusqu'au busduc fini. Suzhou Kiande construit également des lignes de production d'armoires de commutation pour les classes haute, moyenne et basse tension. L'entreprise sert des centaines de fabricants d'équipements électriques à travers le monde.
Les modules de batteries de véhicules électriques, les systèmes électriques de transport ferroviaire et la distribution électrique des centres de données dépendent tous de jeux de barres compacts et de haute précision. Les barres omnibus EV diffèrent grandement des barres industrielles standards. Ils utilisent des feuilles de cuivre minces laminées ou de cuivre massif. Leurs largeurs varient de 15 mm à 40 mm . Les tolérances de courbure se resserrent à plus ou moins 0,2 degrés pour que les bornes s'alignent correctement. Les coudes en U de 40 mm à faible jeu et les torsions complexes sont courants. Les films laminés intégrés remplacent les gaines thermorétractables pour l'isolation.
Paramètre | Jeu de barres industriel standard | Infrastructure EV et jeu de barres de batterie |
|---|---|---|
Matériau conducteur | Cuivre rouge massif (3,0 mm à 12,0 mm) | Feuilles de cuivre minces laminées ou de cuivre massif |
Largeur typique | 50 mm - 120 mm+ | 15 mm - 40 mm (très compact) |
Tolérance de flexion | ±1,0° | ±0,2° |
Profil de pliage | Grands virages plats/verticaux | Coudes en U de 40 mm à faible jeu et torsions complexes |
Norme d'isolation | Gaine thermorétractable | Films laminés intégrés (Mylar/Kapton) |
Une machine à jeux de barres CNC répond à ces exigences grâce à un contrôle en boucle fermée. Le cuivre C110 répond à des besoins élevés en conductivité électrique et thermique. L'étamage favorise la soudabilité ou le contrôle de la corrosion par contact. Le placage au nickel ou le cuivre nu peut convenir à des températures et à des conditions environnementales spécifiques. de Suzhou Kiande Le système de chargement et de stockage de barres omnibus automatise la manutention des matériaux pour une production en grand volume. Il suit l'inventaire en temps réel et s'intègre aux unités de traitement CNC. Ces systèmes prennent en charge l’Industrie 4.0 et l’intégration des usines intelligentes. Les fabricants bénéficient d’une qualité constante et de coûts de main-d’œuvre réduits pour chaque application.
La machine à jeux de barres se situe désormais au centre d’une évolution plus large vers une production automatisée, intelligente et numérique. L'IIoT connecte les équipements, les capteurs et les logiciels pour partager des données en temps réel. Cette connectivité permet à une machine de jeu de barres CNC de suivre les temps de cycle, l'usure des outils et les indicateurs de maintenance. La maintenance prédictive signale ensuite les problèmes potentiels avant la panne, ce qui réduit les temps d'arrêt imprévus et prolonge la durée de vie des équipements. Pour les fabricants en quête de régularité, de rapidité et de sécurité, cet équipement constitue un investissement pratique plutôt qu’un luxe.
Le marché des cintreuses de jeux de barres est stimulé par la demande croissante dans le secteur de la construction et de la fabrication de systèmes de distribution électrique efficaces. Les progrès technologiques, en particulier l'intégration de l'IoT pour la surveillance en temps réel et la maintenance prédictive, améliorent l'efficacité opérationnelle.
La technologie CNC continuera d’évoluer. Attendez-vous à une intégration plus étroite avec les systèmes d’usine intelligents et à une analyse plus approfondie des données sur chaque ligne de traitement des jeux de barres.
Une machine à jeux de barres fonctionne avec des jeux de barres en cuivre et en aluminium . Il modifie le coefficient de rebond en fonction de la largeur et de la dureté du matériau. Cela permet de conserver une flexion précise afin que vous n'ayez pas à le réparer à la main.
Une machine à jeux de barres CNC utilise un contrôle en boucle fermée et un retour d'encodeur en temps réel. Il atteint ±0,3° pour le pliage. Le système CNC compense à lui seul le retour élastique du matériau.
Oui. La machine lit directement les dessins DXF. Il gère différents types, matériaux et largeurs de jeux de barres sans changement manuel. Les opérateurs chargent simplement le matériel et démarrent le cycle.
Oui. Il est relié aux systèmes ERP et aux équipements d’inspection automatique. La machine prend en charge l'Industrie 4.0 avec une surveillance en temps réel et une maintenance prédictive. De nombreux fabricants utilisent cette machine à jeux de barres pour réduire les coûts de main-d'œuvre.
