Un jeu de barres est une bande métallique qui transporte l’électricité dans les systèmes électriques. Vous l'utilisez tous les jours, depuis l'appareillage d'usine jusqu'aux panneaux électriques de construction. Pour façonner correctement ces conducteurs, vous avez besoin d'une machine de traitement des jeux de barres. Cet outil spécial coupe, perce et plie des bandes de cuivre ou d'aluminium aux dimensions exactes. Ces trois tâches principales – découpe, poinçonnage et pliage – constituent la base du traitement des barres omnibus. Sans précision, les connexions peuvent échouer, mettant en danger la sécurité et la fiabilité. Ce guide examine les machines de traitement de jeux de barres, en comparant les types hydrauliques et CNC. Vous apprendrez également comment ils sont utilisés dans de nombreux domaines, de la fourniture d'électricité aux énergies renouvelables. Connaître ces machines vous aide à choisir celle qui convient le mieux à vos besoins de fabrication et de production.
Les machines de traitement des barres omnibus coupent, poinçonnent et plient les barres métalliques. Ils réalisent des formes précises pour les systèmes électriques.
Les machines hydrauliques sont actionnées à la main. Ils sont moins chers, mais nécessitent plus d’entretien.
Les machines CNC sont gérées par des ordinateurs. Ils offrent une grande précision et nécessitent peu de soins.
Ces machines aident à la distribution d’électricité, aux parcs solaires et aux centres de données. Ils établissent des connexions sécurisées.
Choisissez une machine adaptée à votre matériel, à vos besoins et à votre budget. Le meilleur choix améliore la qualité et réduit les coûts.
Les machines de traitement de barres omnibus sont des outils industriels spéciaux qui transforment des barres de cuivre ou d'aluminium bruts en formes exactes pour les systèmes électriques. Ces machines effectuent de nombreux travaux en un seul processus automatique, remplaçant ainsi ce qui nécessitait auparavant plusieurs stations manuelles distinctes. Vous obtenez une qualité, une rapidité et une fiabilité constantes que les méthodes manuelles ne peuvent pas offrir.
Une machine de traitement de jeux de barres effectue cinq tâches principales pour préparer les jeux de barres à l'installation. Le travail de coupe utilise des cisailles ou des scies industrielles pour trancher les barres à des longueurs exactes. L'unité de poinçonnage réalise des trous, des fentes et des espaces pour les connexions boulonnées et les pièces de montage. La section de pliage forme des formes en U, Z, L et personnalisées à l'aide de matrices rectifiées avec précision et de presses hydrauliques ou servo. Les fonctionnalités supplémentaires incluent le gaufrage, qui estampille les informations d'identification, les logos et les évaluations sur la surface de la barre, ainsi que l'aplatissement, l'ébavurage et le décapage de l'isolation. Cette conception multifonction réduit les coûts d’équipement et améliore l’efficacité du flux de travail.
Par rapport aux méthodes de fabrication manuelles, une machine de traitement de jeux de barres offre une meilleure cohérence. Les processus manuels nécessitent de déplacer les pièces entre des machines distinctes, ce qui augmente les erreurs de positionnement et le temps de manipulation. Une machine à jeux de barres combine la découpe, le poinçonnage et le pliage en une seule configuration à l'aide d'une référence de positionnement stable. Cela élimine le besoin de déplacer les pièces entre les stations, réduisant ainsi les erreurs dimensionnelles et augmentant la vitesse de production. La qualité du traitement ne dépend plus uniquement de la compétence de l'opérateur . La machine donne des résultats reproductibles à chaque cycle.
Les capacités de traitement diffèrent selon le modèle de machine. Par exemple, vous pouvez trouver des machines à jeux de barres qui manipulent des barres jusqu'à 3/8 pouces d'épaisseur sur 4-1/2 pouces de large (10 x 120 mm) ou des modèles plus lourds qui manipulent des barres jusqu'à 1/2 pouces sur 4-1/2 pouces (12 x 120 mm). Ces capacités s'appliquent à la découpe, au poinçonnage et au pliage des matériaux en cuivre et en aluminium. Pour le cuivre, la technologie de cisaillement universelle à double lame permet une coupe douce, tandis que les unités de poinçonnage de haute précision traitent différentes formes de trous. Pour l'aluminium, les processus sont similaires mais nécessitent une sélection minutieuse du moule et un ajustement des écarts car il est plus doux.
Les machines modernes de traitement des jeux de barres incluent également des fonctionnalités de sécurité essentielles . Les barrières immatérielles optiques arrêtent instantanément les opérations si un bras brise le faisceau. Des arrêts d'urgence intégrés se trouvent à proximité de toutes les zones d'opération. Les commandes à deux mains gardent vos mains à l'écart des points de pincement pendant l'utilisation. Ces fonctionnalités protègent les opérateurs tout en maintenant une productivité élevée.
La précision du traitement des jeux de barres affecte directement la fiabilité de vos connexions électriques. Les barres omnibus en cuivre sont coûteuses, c'est pourquoi la précision de la coupe, du poinçonnage et du pliage est essentielle pour réduire le gaspillage de matériaux. Une machine de traitement de jeux de barres fournit des opérations précises et simultanées que les méthodes manuelles ne peuvent garantir. Cette précision garantit que les trous s'alignent parfaitement avec les modèles de boulons, que les courbures correspondent aux dimensions du boîtier et que les connexions maintiennent une pression de contact appropriée.
La précision du traitement détermine également les performances électriques de l’assemblage final. Des trous mal alignés ou des angles de courbure incorrects créent des espaces dans les connexions, entraînant une résistance plus élevée et une accumulation de chaleur. Au fil du temps, de mauvaises connexions peuvent provoquer une augmentation de la température des joints, réduisant ainsi l’efficacité du système et créant des risques pour la sécurité. Une machine de traitement des barres omnibus ajuste les coefficients de rebond en fonction du matériau et de la largeur des conducteurs, garantissant ainsi le parallélisme entre les profils des barres omnibus et les conducteurs. Cette attention aux détails contrôle l’augmentation de la température des joints et maintient les connexions fiables.
Au-delà de la fonction immédiate, la précision affecte votre processus de fabrication et la qualité des pièces finies. Les résultats cohérents des machines de jeu de barres automatisées réduisent le besoin de retouches et d’inspection. Vous pouvez être sûr que chaque jeu de barres répond aux mêmes spécifications, ce qui rationalise l'assemblage et raccourcit les délais de production. Dans des secteurs tels que la fabrication d'appareillages de commutation et la distribution d'énergie, où les pièces critiques pour la sécurité dépendent de dimensions précises, ce niveau de précision est essentiel. Le coût élevé des matières premières en cuivre fait également de la précision une nécessité économique. Investir dans la bonne machine de traitement des jeux de barres garantit que votre production répond aux normes de qualité requises pour les systèmes électriques modernes.
Chaque machine de traitement de barres omnibus effectue trois tâches principales pour transformer des barres de cuivre ou d'aluminium brutes en pièces finies. Ces tâches (découpe, poinçonnage et pliage) contrôlent la qualité de l'insertion de vos jeux de barres dans leurs boîtes et connexions. Les nouvelles machines combinent les trois tâches en un seul processus fluide, ce qui augmente considérablement votre vitesse de production.
Le travail de coupe utilise des cisailles industrielles pour couper les barres omnibus à des longueurs exactes. Vous définissez la taille dont vous avez besoin et la machine effectue une coupe nette et droite à chaque fois. Cette précision est importante car même une infime erreur de longueur entraîne des problèmes d’ajustement plus tard. Le cisaillement universel à double lame donne aux barres de cuivre un bord lisse, sans bavures ni flexion. Pour l'aluminium, le travail de découpe nécessite un réglage minutieux de l'écartement des lames, car ce métal plus mou réagit différemment sous la pression de cisaillement. Vous gaspillez moins de matériau lorsque les coupes sont exactes, et le prix élevé du cuivre rend cette précision essentielle pour économiser de l'argent.
Le travail de poinçonnage crée des trous, des fentes et des encoches afin que les boulons et les pièces de montage puissent maintenir le jeu de barres en place. Vous avez besoin de positions exactes des trous pour que les connexions s'alignent parfaitement avec les bornes de l'appareillage de commutation ou les cosses du transformateur. Les unités de poinçonnage de haute précision gèrent de nombreuses formes de trous tout en respectant des tolérances strictes. Les trous non ciblés créent des espaces dans les connexions, ce qui augmente la résistance électrique et crée une chaleur dangereuse. Le travail de poinçonnage crée également des fentes de montage et des modèles de flux d'air là où cela est nécessaire. Les machines modernes ajustent leur travail en fonction du type et de la largeur du matériau, garantissant ainsi des trous propres, sans fissures ni dommages sur les bords.
Le travail de pliage façonne les barres omnibus en U, Z, L et en formes personnalisées qui s'adaptent à l'intérieur des boîtiers électriques. Vous devez prévoir le retour élastique, la façon dont le cuivre et l'aluminium tentent de reprendre leur forme d'origine après avoir été pliés. Une bonne machine de traitement de jeux de barres ajuste les paramètres de rebond en fonction du matériau et de la largeur du conducteur, de sorte que votre angle de courbure final corresponde exactement aux spécifications. La force nécessaire dépend de l’épaisseur de votre matériau et de la largeur d’ouverture de la matrice. Pour une barre de cuivre mi-dur de 10 mm d'épaisseur, il faut beaucoup plus de force avec une matrice plus étroite :
Largeur d'ouverture de la matrice en V | Force de flexion requise (par 100 mm de largeur) |
|---|---|
60 millimètres | |
80 millimètres | 48,7 tonnes |
Une ouverture de matrice plus large réduit considérablement la force nécessaire. Cette relation vous aide à choisir l'outillage adapté à la puissance de votre machine.
Les conceptions modernes de machines de traitement de jeux de barres 3 en 1 regroupent les trois tâches en une seule station. Vous coupez, poinçonnez et pliez sans déplacer la pièce entre des machines distinctes. Ce processus combiné réduit le temps de travail et supprime les erreurs de positionnement. L'automatisation via les systèmes PLC réduit les erreurs humaines et maintient la qualité constante dans chaque lot. Les commandes programmables stockent les paramètres de votre travail, permettant des changements rapides entre les tâches avec peu de temps d'arrêt. La machine de traitement des jeux de barres 3 en 1 occupe également moins d'espace au sol et simplifie votre flux de travail, réduisant ainsi les coûts de main-d'œuvre tout en augmentant l'efficacité globale. Pour les fabricants traitant de nombreux types de jeux de barres, cette approche combinée donne des résultats stables et des temps de cycle plus rapides.
Lorsque vous choisissez une machine de traitement de jeux de barres, vous choisissez principalement entre les systèmes hydrauliques et CNC. Chaque type répond à différents besoins de production, budgets et objectifs de qualité. La précision de votre choix de machine affecte la fiabilité de vos connexions électriques.
Les machines à jeux de barres hydrauliques utilisent la pression d'un fluide pour couper, poinçonner et plier. Vous faites fonctionner la machine à la main. Ces machines coûtent moins cher au départ, ce qui les rend idéales pour la production en petits lots ou les ateliers. Ils offrent suffisamment de puissance pour les barres épaisses en cuivre et en aluminium.
Mais les systèmes hydrauliques ont une configuration complexe avec des pompes, des vannes et des joints. Ces pièces s'usent avec le temps. Les coûts d'entretien annuels représentent 15 à 20 pour cent du prix total de l'équipement. Vous devez également manipuler de l’huile hydraulique. La saleté et les fuites d’huile rendent l’entretien plus difficile.
Aspect | Système hydraulique | Système de servomoteur CNC |
|---|---|---|
Coût d'entretien annuel | 15 à 20 % du coût total de l'équipement | 50 à 70 % du coût du système hydraulique (environ 7,5 à 14 % du coût total de l'équipement) |
Complexité structurelle | Complexe, avec des pompes, des vannes, des joints qui s'usent | Simple, principalement des moteurs et des vis à billes |
Problèmes liés au pétrole | Nécessite de l’huile hydraulique ; la saleté et les fuites nécessitent des travaux d'entretien | Aucune huile hydraulique nécessaire ; évite la saleté et les fuites d'huile |
Remplacement de pièce | Remplacez souvent de nombreuses pièces hydrauliques | Remplacez moins de pièces, principalement des moteurs et des vis à billes |
Difficulté globale d'entretien | Élevé en raison de nombreuses pièces sujettes à l'usure et de l'entretien de l'huile | Un système bas et plus simple réduit le travail d’entretien |
Pour les petits volumes, une machine de traitement de jeux de barres hydraulique fonctionne très bien. Ses capacités sont suffisantes pour les tâches manufacturières de base.
Les machines à jeux de barres CNC utilisent des servomoteurs et une commande informatique pour chaque tâche. Vous définissez les dimensions et la machine suit vos commandes. Cela augmente votre vitesse de production. L'automatisation supprime les erreurs humaines et garantit une qualité constante des pièces finies. Les performances de votre système électrique dépendent de cette précision.
Les machines de jeux de barres CNC avancées automatisent le poinçonnage, la découpe et le gaufrage. Le positionnement du servo garantit que chaque trou et chaque coude atterrissent exactement là où vous en avez besoin. La machine modifie les paramètres en fonction du matériau et de la largeur. Le positionnement du servo gère également la compensation du rebond. Cette précision de positionnement du servo donne des résultats reproductibles. La machine de traitement des jeux de barres traite des formes complexes.
La conception CNC plus simple signifie moins d’entretien. Sans huile hydraulique, aucun problème de saleté. Les coûts d'entretien annuels ne représentent que 7,5 à 14 pour cent du prix total de l'équipement. Vous remplacez moins de pièces. La fabrication moderne bénéficie de cette fiabilité.
Pour la production à grande échelle, les machines à jeux de barres CNC surpassent les modèles hydrauliques. Chaque type de machine de traitement de jeux de barres a ses atouts. La programmabilité permet des changements rapides. Vous obtenez une précision de traitement plus élevée pour chaque lot. Le niveau d'automatisation prend en charge l'intégration de l'Industrie 4.0. La machine de traitement des jeux de barres 3 en 1 combine toutes les opérations pour une efficacité maximale.
Les machines de traitement des barres omnibus jouent un rôle clé dans de nombreuses industries où une alimentation électrique constante est essentielle au succès. Chaque domaine nécessite différents niveaux de précision, de matériaux et de quantités de production. Connaître ces utilisations vous aide à adapter les fonctionnalités de la machine aux besoins réels.
Les fabricants d’appareillages de commutation et de transformateurs dépendent fortement du travail précis des jeux de barres. Chaque maillon à l’intérieur d’une unité d’appareillage de commutation doit gérer des niveaux de tension et de courant définis sans défaillance. Votre machine de traitement de jeux de barres doit créer des configurations de trous et des angles de courbure précis afin que les conducteurs s'alignent correctement avec les bornes et les points de montage.
Le tableau ci-dessous présente les principaux besoins en jeux de barres pour les utilisations d'appareillage de commutation haute tension :
Paramètre de spécification | Exigence critique |
|---|---|
Tension du système | Doit résister à la tension du système sans panne |
Courant du système | Doit conduire le courant du système sans surchauffe |
Environnement d'installation | Extérieur : résiste à la pluie, au vent, aux tempêtes, à la neige ; Intérieur : protection contre la poussière, l'humidité, les agents corrosifs |
Matériel | Cuivre (conductivité plus élevée, plus cher) ou aluminium (coût inférieur, conductivité plus faible) |
Taille | Doit correspondre aux dimensions de l'appareillage de commutation ou de la sous-station |
Coût | Équilibre entre le matériau, la taille et les prix du fabricant par rapport aux besoins de qualité |
Ces besoins façonnent directement vos choix de traitement. Les barres omnibus en cuivre nécessitent des coupes nettes et des trous lisses pour conserver une bonne conductivité. L'aluminium a besoin d'espaces d'outils ajustés pour arrêter de se déchirer. Votre machine de traitement de barres omnibus doit traiter les deux métaux tout en conservant des tailles exactes dans chaque lot. Les appareils de commutation et les tableaux électriques comptent sur cette stabilité pour une utilisation sûre et durable.
Les parcs solaires, les sites éoliens et les centres de données créent un besoin croissant de systèmes de jeux de barres efficaces. Ces installations nécessitent une distribution de courant élevé dans de petits espaces. Les systèmes de câbles traditionnels ont du mal à dépasser certains ampérages, mais les systèmes de jeux de barres fonctionnent mieux.
Domaine requis | Preuve du système de jeu de barres |
|---|---|
Capacité actuelle | Prend en charge jusqu'à 6 300 A en un seul passage, alors que les câbles traditionnels nécessitent plusieurs parcours parallèles au-delà de 800 A. |
Espace et installation | Nécessite 60 à 70 % d'espace en moins et s'installe 40 à 50 % plus rapidement grâce aux sections modulaires, par rapport aux chemins de câbles encombrants et à une traction à forte intensité de main d'œuvre. |
Efficacité énergétique | Atteint jusqu'à 99 % d'efficacité avec une résistance inférieure, contre 95 à 97 % pour les câbles présentant des pertes de joint plus élevées. |
Performance thermique | Fournit une dissipation thermique supérieure et des températures de fonctionnement plus basses, évitant ainsi le déclassement nécessaire aux systèmes de câbles. |
Évolutivité et maintenance | Offre une inspection et une modification faciles via des unités de dérivation sans mettre le bus principal hors tension, contrairement aux câbles qui nécessitent de nouveaux parcours et des terminaisons cachées. |
Sécurité et conformité | Doit répondre aux normes CEI 61439, UL 857 et NFPA 70, avec une isolation nominale jusqu'à 1 kV et des propriétés ignifuges. |
Résistance aux courts-circuits | La construction rigide et renforcée mécaniquement gère les courts-circuits en toute sécurité, tandis que les câbles flexibles risquent des mouvements violents. |
Votre ligne de production doit également prévoir des configurations de sauvegarde telles que les conceptions N+1 ou 2N. Les connexions de surveillance nécessitent des points de montage précis des capteurs pendant la production. Ces facteurs rendent les machines de jeu de barres automatisées essentielles pour répondre aux normes modernes en matière d'équipement électrique.
Des lignes de production complètes de conduites de bus servent les fabricants d’équipements électriques du monde entier. Ces systèmes offrent la précision de traitement et la vitesse de production dont ont besoin les projets d’énergies renouvelables et de centres de données.
Commencez par réfléchir aux tâches que vous effectuez chaque jour. Avez-vous besoin de couper, de poinçonner et de plier en une seule étape ? Ou travaillez-vous les barres par étapes séparées ? Votre réponse vous indique si une machine monofonction ou une unité 3-en-1 convient à votre magasin. Ensuite, mesurez vos tailles de barres habituelles. Les barres omnibus en cuivre et en aluminium sont disponibles dans une gamme d'épaisseurs en fonction de l'application. Le graphique ci-dessous montre clairement ces plages.
Le matériel que vous utilisez modifie également la configuration de vos outils. Le cuivre nécessite un jeu de matrice modéré et rebondit davantage lorsqu'il est plié . L'aluminium nécessite un dégagement légèrement plus petit pour ne pas coller. Sa surface douce se raye facilement, vous avez donc besoin de pinces rembourrées. L'aluminium se fissure également aux rayons de courbure serrés, vous devez donc augmenter le rayon de courbure. Ces différences affectent le temps de configuration et les coûts d’outillage.
La situation de votre atelier réduit également vos options. Les travaux de faible volume ou variés conviennent aux machines de positionnement manuelles ou numériques . Les pièces récurrentes bénéficient d'un positionnement CNC ou servo avec rappel de programme. L'espace au sol limité indique une unité 3-en-1. Une production stable et à grand volume nécessite un système d’alimentation automatique.
Votre production mensuelle détermine directement la rapidité avec laquelle une machine de traitement de jeux de barres CNC s'amortit. Une production en volume plus élevé entraîne généralement un retour sur investissement plus rapide.
N'oubliez pas que le prix initial de la machine ne représente qu'un seul coût . Comparez les besoins des opérateurs, le remplacement des outils, la maintenance planifiée, les temps d'arrêt prévus, la manutention des matériaux, le temps de configuration, l'inspection et les éventuelles reprises. Une machine moins chère peut coûter globalement plus cher si elle nécessite des opérateurs supplémentaires ou des réparations manuelles fréquentes. Évaluez chaque configuration en conformant les pièces produites par équipe et par opérateur.
Le niveau d’automatisation compte davantage à mesure que le volume augmente. Une machine de jeu de barres CNC avec positionnement servo offre une précision reproductible pour chaque lot. Les modèles avancés automatisent le poinçonnage, la découpe et le gaufrage tout en ajustant le rebond du matériau. Cette précision réduit considérablement les rebuts dans les cas documentés.

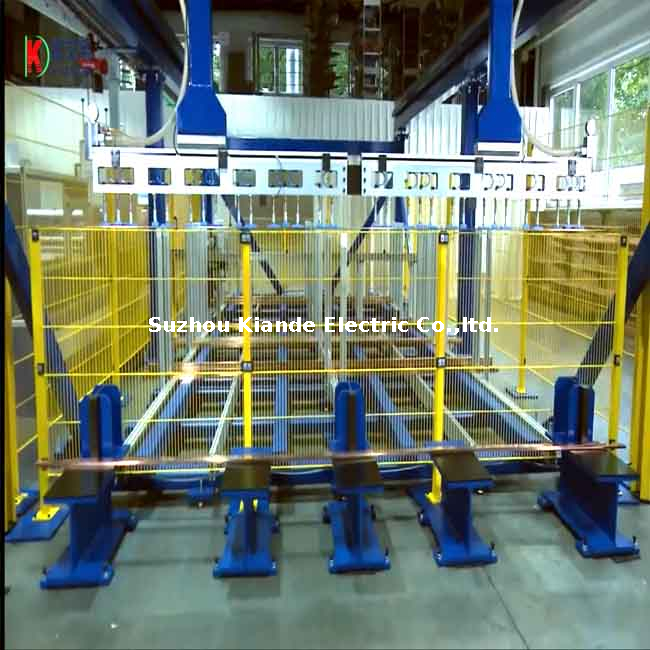

Pour les paramètres à volume élevé, envisagez un système de traitement de jeux de barres intégré qui automatise le stockage, la sélection et l’alimentation des matériaux. Il élimine les levages répétitifs , réduit la fatigue de l'opérateur et évite des dommages coûteux . Ce niveau d'automatisation prend en charge la fabrication Industrie 4.0 et permet à votre ligne de production de fonctionner sans interruption.
La bonne machine de traitement de jeux de barres équilibre vos besoins en matériaux, votre volume de production et votre budget. Adaptez le niveau d’automatisation à votre débit réel. Choisissez le positionnement servo pour un travail de précision. Investissez dans des systèmes intégrés lorsque le volume justifie le coût. La qualité de vos produits électriques et l’efficacité de votre production dépendent de cette décision.
Les machines de traitement des jeux de barres restent essentielles pour fabriquer des conducteurs précis dans les systèmes de distribution électrique. Votre choix entre les modèles hydrauliques et CNC dépend du volume de production, du type de matériau et des contraintes budgétaires. Les machines à jeux de barres hydrauliques sont abordables pour les petits lots. Une machine de traitement de jeux de barres CNC offre une précision de traitement supérieure pour les applications de fabrication à grande échelle. Cette machine de traitement de jeux de barres garantit des résultats reproductibles.
Le traitement moderne des jeux de barres exige une automatisation. Des solutions complètes, depuis les machines de jeu de barres individuelles jusqu'aux lignes de production complètes, améliorent l'efficacité de la production tout en maintenant une qualité et des performances constantes. Le niveau d’automatisation a un impact direct sur votre réussite opérationnelle. Chaque jeu de barres que vous produisez bénéficie de cette précision.
L'Industrie 4.0 continue de remodeler le traitement des jeux de barres. Les usines intelligentes intègrent des contrôles basés sur les données, augmentant ainsi l'efficacité et la précision à chaque étape de la production. Cette précision réduit les déchets et améliore la sécurité électrique. Choisissez judicieusement votre machine de traitement de jeux de barres pour des performances électriques optimales et une production fiable. Chaque connexion de jeu de barres dépend de dimensions précises. La qualité de vos jeux de barres s'améliore grâce à l'automatisation CNC dans les paramètres de fabrication.
Une machine hydraulique utilise des commandes manuelles et une pression de fluide. Cela coûte moins cher au départ. Une machine CNC utilise des servomoteurs et une programmation informatique. Il offre une plus grande précision. Vous choisissez en fonction de votre volume de production et de vos besoins de transformation.
Oui, c'est possible. Vous devez ajuster les paramètres de l'outil pour chaque matériau. Le cuivre nécessite un jeu de matrice modéré. L'aluminium nécessite un dégagement plus serré et des pinces rembourrées. La machine ajuste les coefficients de rebond en fonction du matériau et de la largeur du jeu de barres.
Vous les trouvez dans la fabrication d’appareillages de commutation et la distribution d’énergie. Les centres de données en dépendent également. Ces industries ont besoin de jeux de barres précis pour des connexions électriques fiables. Les applications d'une machine de traitement de jeux de barres garantissent un flux d'énergie sûr et efficace.
Il combine la découpe, le poinçonnage et le pliage en une seule station. Vous ne déplacez pas la pièce entre des machines distinctes. Cela réduit les erreurs et raccourcit les temps de cycle. Il augmente l’efficacité de la production et économise de l’espace au sol. Cette conception de machine de traitement de jeux de barres est très efficace.
Évaluez le type de matériau, l'épaisseur et les exigences de traitement de votre jeu de barres. Adaptez le niveau d’automatisation à votre débit. Une machine CNC convient à la fabrication de gros volumes. Un système intégré réduit les coûts de main-d’œuvre et le gaspillage de matériaux dans la fabrication électrique.
