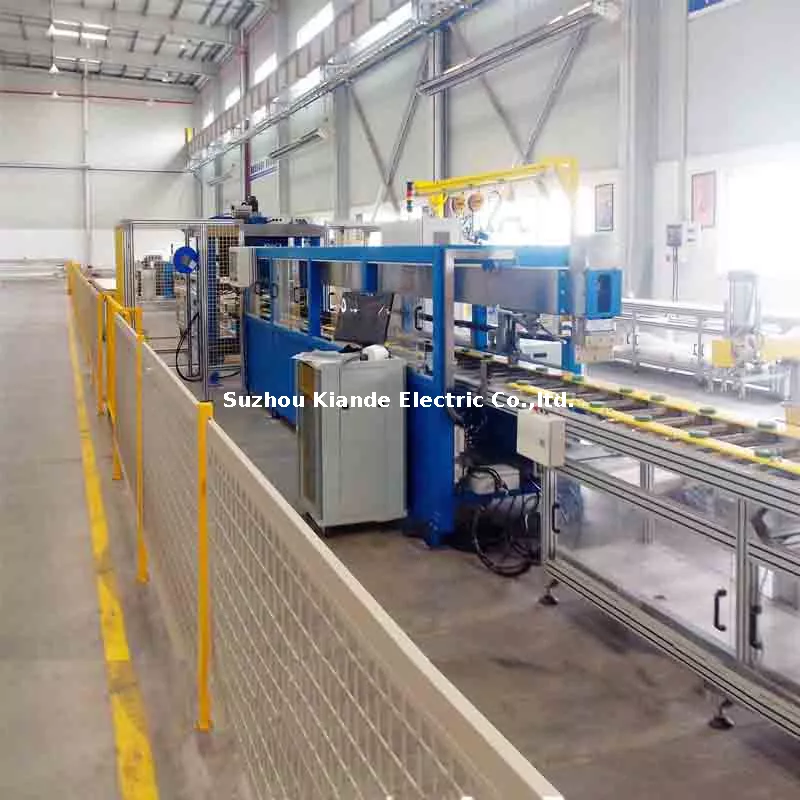

Pourquoi tant de fabricants de matériel électrique s’appuient-ils encore sur la technologie hydraulique alors que l’automatisation CNC devient de plus en plus populaire ? La réponse est simple : dans la fabrication de jeux de barres, la puissance, la fiabilité et la rentabilité sont souvent plus importantes que l'automatisation complète. En fait, de nombreux fabricants d'électricité de moyenne et grande taille considèrent toujours la cintreuse hydraulique de barres omnibus comme l'un des outils les plus pratiques et efficaces pour cintrer les barres omnibus en cuivre et en aluminium, car elle combine une forte puissance de sortie, des performances stables et des coûts d'exploitation réduits dans un seul système.
Alors que le marché mondial des équipements électriques continue de croître grâce aux systèmes d’énergie renouvelable, à l’infrastructure de recharge des véhicules électriques, à l’automatisation industrielle et aux mises à niveau modernes de la distribution d’énergie, la demande de fabrication précise de jeux de barres augmente plus rapidement que jamais. Les jeux de barres constituent l'épine dorsale de la conductivité électrique à l'intérieur des appareillages de commutation, des systèmes de transformateurs, des panneaux électriques et des armoires de distribution, et leur qualité de courbure affecte directement la précision de l'installation, les performances de conductivité et la sécurité opérationnelle à long terme.
Cependant, de nombreux acheteurs et même responsables de production comprennent le rendement d'une cintreuse hydraulique de barres omnibus sans comprendre pleinement son fonctionnement réel, ce qui rend souvent difficile le choix du bon équipement ou l'optimisation de l'efficacité de la machine. Dans cet article, nous expliquerons en détail le fonctionnement d'une cintreuse hydraulique de jeux de barres, quels sont ses principaux composants, pourquoi la force hydraulique est si efficace dans la fabrication de jeux de barres et comment elle se compare aux machines de jeux de barres CNC dans la fabrication moderne.
Une cintreuse hydraulique de barres omnibus est une machine industrielle spécialisée conçue pour plier des barres omnibus métalliques conductrices selon des angles et des formes précis en utilisant la pression hydraulique. Contrairement aux outils de pliage manuels, qui dépendent fortement de la force et de l'expérience de l'opérateur, une cintreuse hydraulique de barres omnibus utilise une pression d'huile contrôlée pour générer une force puissante et stable, rendant le processus de pliage plus précis, plus sûr et plus efficace.
L'objectif principal d'une cintreuse hydraulique de jeux de barres est de façonner des jeux de barres en cuivre et en aluminium pour les systèmes électriques où l'optimisation de l'espace et un alignement précis sont essentiels. Ces machines sont largement utilisées dans des secteurs tels que la fabrication d'appareillages de commutation, l'assemblage de transformateurs, la production de panneaux électriques, les systèmes d'énergie renouvelable et les infrastructures de recharge des véhicules électriques.
Étant donné que les jeux de barres doivent souvent transporter des courants électriques importants, un cintrage précis est essentiel pour garantir un ajustement correct, une conductivité stable et un fonctionnement sûr. Cela fait de la cintreuse hydraulique de jeux de barres l’un des outils les plus importants dans la fabrication de jeux de barres.
Les jeux de barres constituent les principaux canaux conducteurs dans de nombreux systèmes électriques. Ils connectent les disjoncteurs, les interrupteurs, les transformateurs et les points de distribution, permettant à l'électricité de circuler efficacement tout en réduisant la complexité du câblage.
Cependant, les jeux de barres doivent souvent s'intégrer dans des armoires électriques compactes où l'espace est limité. Cela signifie que le pliage ne consiste pas simplement à changer de forme, mais à créer des angles précis qui correspondent exactement aux conceptions techniques.
Un mauvais pliage peut créer plusieurs problèmes :
● Alignement d'installation incorrect
● Résistance électrique accrue
● Pression inégale aux points de connexion
● Génération de chaleur excessive
● Sécurité de fonctionnement réduite
Une cintreuse hydraulique de barres omnibus résout ces problèmes en garantissant que chaque pliage est précis, reproductible et structurellement stable.
Pour comprendre le fonctionnement d’une cintreuse hydraulique de jeux de barres, il est important d’abord de comprendre ses principaux composants.
La pompe hydraulique est la source d'énergie de la machine. Il génère une pression d'huile en poussant le fluide hydraulique à travers le système. Cette pression crée la force nécessaire à la flexion.
La qualité de la pompe hydraulique affecte directement :
● Stabilité de la pression
● Vitesse de pliage
● Efficacité énergétique
● Durée de vie des machines
Dans les systèmes modernes de cintreuses de jeux de barres hydrauliques, les pompes à haut rendement peuvent générer des pressions allant de 20 MPa à 70 MPa en fonction de la capacité de la machine.
Le vérin hydraulique convertit la pression d'huile en force mécanique linéaire. Une fois que le fluide hydraulique pénètre dans le cylindre, il pousse le piston vers l'avant, ce qui transfère la force directement à la matrice de pliage.
Plus le diamètre du cylindre est grand et plus la pression d'huile est élevée, plus la force de flexion est forte.
C'est pourquoi les cintreuses hydrauliques de jeux de barres sont idéales pour les jeux de barres en cuivre épais.
La matrice et le poinçon déterminent l'angle de pliage et la forme finaux. Différentes épaisseurs et largeurs de barres omnibus nécessitent différentes tailles d’outillage.
La matrice de pliage soutient le matériau tandis que le poinçon le met en forme.
La qualité de l'outillage affecte :
● Finition superficielle
● Précision de pliage
● Intégrité structurelle
Un outillage usé ou incorrect peut endommager la surface du jeu de barres.
Le système de contrôle gère le fonctionnement de la machine.
Il en existe généralement trois types :
Type de contrôle | Niveau de précision | Idéal pour |
Manuel | Moyen | Petits ateliers |
Semi-automatique | Haut | Usines moyennes |
Hydraulique assistée par CNC | Très élevé | Grandes lignes de production |
Les systèmes de cintreuses hydrauliques modernes de jeux de barres utilisent de plus en plus des commandes numériques pour une meilleure répétabilité.
Le système de positionnement garantit un alignement précis avant le début du pliage.
Il contrôle :
● Placement du matériel
● Point de départ du virage
● Cohérence des angles
Sans un positionnement approprié, même une puissante cintreuse hydraulique de jeux de barres ne peut pas fournir des résultats précis.
Le processus de travail d’une cintreuse hydraulique de barres omnibus peut être divisé en six étapes principales.
L'opérateur sélectionne d'abord le matériau du jeu de barres, généralement du cuivre ou de l'aluminium, en fonction des exigences du projet.
Les propriétés matérielles vérifiées incluent :
● Épaisseur
● Largeur
● Dureté
● Longueur
Différents matériaux nécessitent différents réglages de pression.
Le jeu de barres est placé dans la zone de travail de la machine et aligné avec la matrice de pliage.
Un positionnement précis est essentiel car il détermine l’emplacement de pliage final.
Certains modèles avancés de cintreuses de barres hydrauliques incluent des systèmes d’alignement laser pour une précision améliorée.
L'opérateur définit l'angle de pliage requis.
Les angles courants incluent :
● 30°
● 45°
● 90°
● 135°
Les affichages d'angle numériques améliorent la précision de la configuration et réduisent le temps de réglage.
Une fois la machine démarrée, la pompe hydraulique génère une pression d'huile.
Cette pression d'huile s'écoule dans le vérin hydraulique.
La formule de pression est basée sur des principes hydrauliques :
Force = Pression × Surface du cylindre
C'est pourquoi les systèmes hydrauliques peuvent générer une force extrêmement élevée en utilisant des conceptions de machines relativement compactes.
Le vérin hydraulique pousse le poinçon vers le bas, forçant le jeu de barres dans la matrice de pliage.
Le matériau se plie progressivement selon l'angle requis sous une pression contrôlée.
L’ensemble du processus de pliage est fluide et stable car la pression hydraulique peut être ajustée avec précision.
Après avoir atteint l'angle cible, la pression hydraulique est relâchée et le vérin se rétracte.
Le jeu de barres fini est retiré et inspecté pour :
● Précision angulaire
● Qualité des surfaces
● Cohérence dimensionnelle
Ce processus peut ensuite être répété pour la partie suivante.
La force de flexion requise dépend de l'épaisseur du matériau.
Le tableau ci-dessous montre les exigences de pression typiques :
Épaisseur du jeu de barres | Type de matériau | Pression recommandée |
3 mm | Aluminium | 18-25 MPa |
5 millimètres | Cuivre | 25 à 35 MPa |
8 mm | Cuivre | 35 à 50 MPa |
12 mm | Cuivre | 50 à 70 MPa |
Cela explique pourquoi les cintreuses hydrauliques de jeux de barres sont préférées pour les applications lourdes.
L’une des principales raisons pour lesquelles la cintreuse hydraulique de jeux de barres reste populaire réside dans ses avantages pratiques.
Les systèmes hydrauliques fournissent une force puissante, ce qui les rend idéaux pour les jeux de barres épais.
Une pression stable crée des angles de flexion plus cohérents.
Par rapport aux systèmes CNC entièrement automatisés, les machines hydrauliques offrent un investissement initial inférieur.
Leur structure mécanique est plus simple et plus facile à entretenir.
Les systèmes hydrauliques ont prouvé leur durabilité dans les environnements industriels.
De nombreux fabricants comparent les systèmes hydrauliques et CNC avant d'investir.
Fonctionnalité | Machine à cintrer les barres omnibus hydrauliques | Machine de jeu de barres CNC |
Coût | Inférieur | Plus haut |
Capacité des forces | Très élevé | Haut |
Automation | Moyen | Haut |
Précision | Haut | Très élevé |
Entretien | Facile | Plus complexe |
Idéal pour | Production en volume moyen | Automatisation à grande échelle |
Pour de nombreuses usines, les cintreuses hydrauliques de jeux de barres offrent le meilleur équilibre entre puissance et prix abordable.
Même la meilleure cintreuse hydraulique de jeux de barres peut rencontrer des problèmes.
Causes possibles :
● Mauvais réglages de pression
● Usure des outils
● Mauvais positionnement
Solution : recalibrer et inspecter l'outillage.
Causes possibles :
● Matrices sales
● Poinçon usé
● Pression excessive
Solution : nettoyer ou remplacer l'outillage.
Causes possibles :
● Joints endommagés
● Raccords amples
Solution : remplacez les joints et inspectez les conduites hydrauliques.
Avant d'acheter, les fabricants doivent considérer :
● Épaisseur maximale du jeu de barres
● Largeur de pliage maximale
● Type de matériau
● Volume de production
● Précision requise
● Budget
Recommandations générales :
● Petits ateliers : modèles hydrauliques manuels
● Usines moyennes : modèles hydrauliques semi-automatiques
● Grandes usines : systèmes hydrauliques assistés par CNC
Choisir la bonne cintreuse hydraulique de jeux de barres garantit une meilleure productivité et un retour sur investissement à long terme.
Une cintreuse hydraulique de barres omnibus fonctionne en convertissant la pression de l’huile hydraulique en une force mécanique puissante, permettant aux fabricants de plier les barres omnibus en cuivre et en aluminium avec précision et efficacité. Sa combinaison d'une forte production de force, de performances stables, d'un coût réduit et d'une maintenance facile en fait l'une des machines les plus importantes dans la fabrication électrique.
Même à l’ère de l’automatisation CNC, les cintreuses hydrauliques de jeux de barres restent très précieuses car elles offrent un équilibre pratique entre performances et prix abordable. Pour les fabricants axés sur les appareillages de commutation, les panneaux électriques, les transformateurs et les systèmes d'énergie renouvelable, comprendre le fonctionnement d'une cintreuse hydraulique de barres omnibus est essentiel pour améliorer l'efficacité de la production et choisir le bon équipement.
Il utilise la pression de l’huile hydraulique pour entraîner un cylindre, qui convertit la pression en force de flexion.
La plupart des machines peuvent plier des barres omnibus en cuivre et en aluminium.
Cela dépend des besoins de production ; Les machines hydrauliques sont souvent plus adaptées aux productions de volumes moyens et sensibles aux coûts.
La plupart des modèles industriels peuvent gérer jusqu'à 12 mm ou plus selon la conception.
Des inspections de base doivent être effectuées chaque semaine, tandis qu'un entretien complet du système hydraulique est généralement recommandé tous les 3 à 6 mois.
