La fabrication d'appareillages de commutation, de transformateurs et de panneaux de commande s'est heurtée à un important goulot d'étranglement dans l'atelier : la fabrication de routages conducteurs en cuivre et en aluminium. S'appuyer sur des mesures manuelles sur des postes de travail distincts augmente les coûts opérationnels. Les flux de travail fragmentés entraînent des taux de rebut élevés, des erreurs d’empilement des tolérances et des délais de livraison longs. Un seul millimètre d’écart dans un tronçon de cuivre compromet les dégagements électriques et oblige à une reprise manuelle lors de l’assemblage final. La fabrication moderne nécessite une approche consolidée. Une machine de jeu de barres centralisée intègre les opérations de découpe, de poinçonnage et de pliage dans un environnement contrôlé. Le regroupement de ces étapes resserre les tolérances dimensionnelles, réduit la manutention manuelle des matériaux et réduit les heures de travail. Vous arrêtez de déplacer de lourdes barres de cuivre entre différentes machines et commencez à les traiter dans une seule cellule rationalisée.

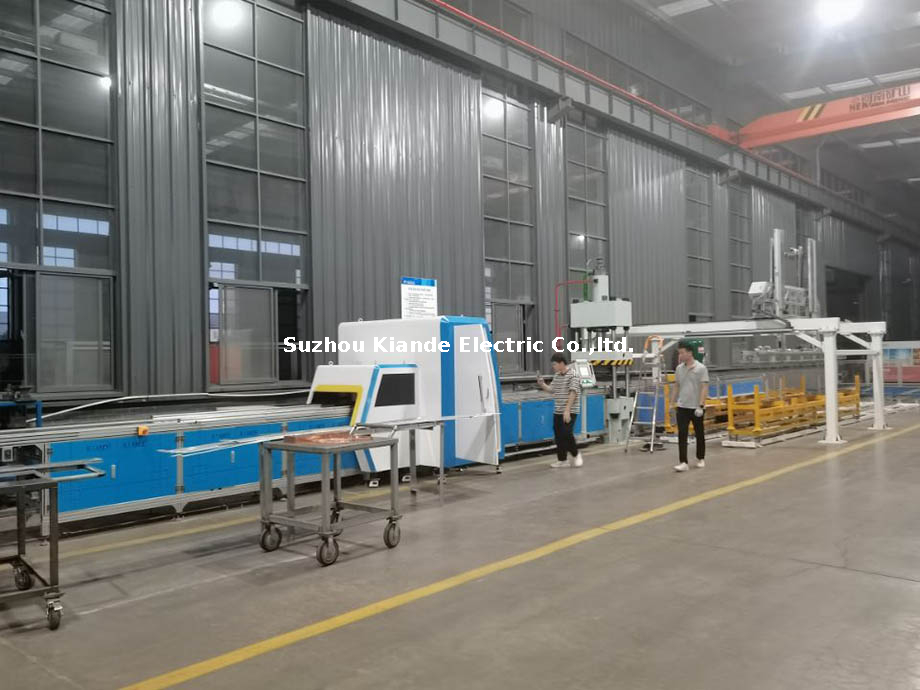

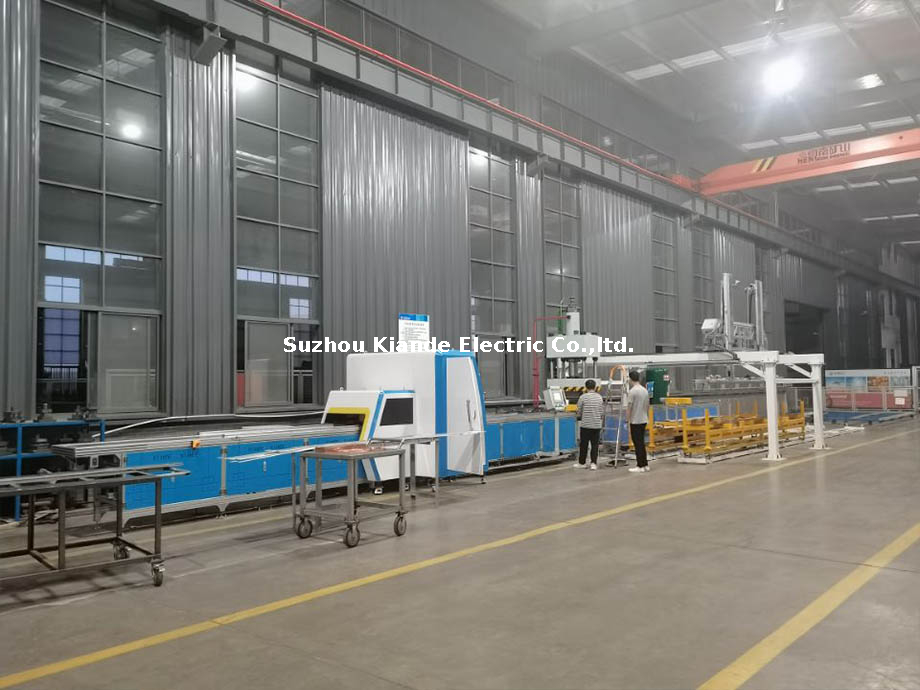

Consolidation du flux de travail : une machine de traitement de barres omnibus multifonction intègre la découpe, le poinçonnage et le pliage dans une seule empreinte, réduisant ainsi considérablement le temps de manipulation des matériaux.
Précision et répétabilité : la mise à niveau vers une poinçonneuse de jeux de barres numérique élimine les erreurs de disposition manuelle, garantissant le placement exact des trous pour les connexions électriques critiques.
Évolutivité par rapport à l'encombrement : le choix entre une machine à jeu de barres 3 en 1 et des stations CNC autonomes dépend strictement de l'espace de l'installation, du volume de production et de la fréquence de changement.
Atténuation des risques : une mise en œuvre appropriée nécessite d'évaluer la fiabilité hydraulique, la disponibilité des outils et les caractéristiques de sécurité des opérateurs avant les dépenses d'investissement.
L’exigence de base pour la fabrication de routages conducteurs est une précision sans compromis. Les composants doivent émerger sans bavures et avec des dimensions exactes pour répondre à des distances de fuite et des lignes de fuite électriques strictes et aux normes de sécurité internationales telles que CEI 61439 et UL 891. Une machine de traitement de jeux de barres dédiée répond à ces critères de réussite en exécutant plusieurs étapes de fabrication distinctes avec une force mécanique élevée et une précision numérique. Nous le voyons quotidiennement sur le terrain. Lorsque vous éliminez le ruban à mesurer et le poinçon manuel, votre rendement augmente.
Les stations de cisaillement hydrauliques s’appuient sur une immense force descendante et un dégagement précis de la lame pour couper les métaux conducteurs épais. La relation mécanique entre les lames de cisaille supérieure et inférieure a un impact direct sur la qualité de coupe. Si le jeu est trop large, le métal se plie et se déforme avant de se déchirer. S'il est trop serré, une usure prématurée de la lame se produit. Un calibrage approprié garantit un cisaillement propre et perpendiculaire sur toute la largeur du matériau.
Produire des coupes plates et sans bavures sans générer de déchets de matière est essentiel pour maintenir l’intégrité électrique. Nous appelons cela une découpe sans chutes. Les bavures ou les bords irréguliers agissent comme des points focaux pour les contraintes électriques. Ils conduisent à des arcs électriques ou à des décharges corona dans les applications haute tension. Des coupes nettes garantissent une surface de contact maximale lorsque les barres sont épissées ou boulonnées ensemble. Vous ne pouvez pas vous permettre des lacunes dans une épissure de bus principal de 4 000 ampères.
Les limites de capacité pour les opérations de découpe dépendent fortement du type de matériau et de son épaisseur transversale. Le cuivre est plus dense et nécessite plus de force de cisaillement que l’aluminium. Les stations hydrauliques standard traitent du cuivre jusqu'à 12 mm ou 16 mm d'épaisseur. L'aluminium de dimensions similaires coupe avec moins de résistance mais nécessite un outillage pointu pour éviter le grippage des bords.
| Matériau | Épaisseur typique maximale | Comportement en cisaillement | Exigence de dégagement de la lame |
|---|---|---|---|
| Cuivre (Cu) | 12mm - 16mm | Haute résistance, cisaillement propre | Standard/Serré |
| Aluminium (Al) | 16mm - 20mm | Résistance inférieure, sujet au grippage | Légèrement plus large, nécessite des bords tranchants |
La création de points de montage et d'espaces matériels nécessite des capacités de poinçonnage robustes. L'outillage standard s'adapte aux profils ronds, oblongs et carrés. Vous utilisez également des matrices personnalisées conçues pour répondre à des exigences de montage matérielles spécifiques. Ces trous doivent s'aligner parfaitement avec les composants correspondants dans le châssis de l'appareillage pour éviter les retards de montage.
La transition du poinçonnage manuel vers une poinçonneuse numérique pour jeux de barres modifie fondamentalement le flux de fabrication. La mise en page manuelle est sujette aux erreurs humaines. Un ruban à mesurer mal lu entraîne la mise au rebut du matériau. Les systèmes numériques utilisent le positionnement des coordonnées CNC pour déplacer automatiquement le matériau ou la tête de poinçonnage jusqu'aux coordonnées exactes X et Y.
Les stations de poinçonnage avancées intègrent des pointeurs laser pour la vérification visuelle, des tourelles multi-outils pour contenir simultanément différentes tailles de matrices et des arrêts de matériau automatisés. Ces fonctionnalités réduisent considérablement le temps de configuration. Les opérateurs n’échangent plus manuellement les matrices pour chaque taille de trou différente. L'élimination des repères de disposition manuels garantit une précision reproductible sur des centaines de pièces identiques.
L'opérateur charge le fichier DXF dans le contrôleur de la machine.
Le système CNC sélectionne la matrice de poinçonnage appropriée dans la tourelle.
Des pinces hydrauliques maintiennent la barre de cuivre en place.
Le système de positionnement déplace la barre aux coordonnées X/Y exactes.
Le vérin hydraulique s'actionne, perce le trou et enlève la limace.
Le pliage est l’étape la plus complexe du processus de fabrication en raison du comportement physique du métal. L'équipement prend en charge plusieurs types de pliage. Vous disposez d'un pliage à plat standard pour créer une forme en L. Vous avez une flexion verticale ou des bords. Vous utilisez également le pliage en U et le pliage en Z pour créer des décalages autour des obstructions internes de l'armoire.
Les opérations de pliage spécialisées gèrent des configurations d’appareillage limitées en espace. La torsion axiale permet au chemin conducteur de changer d'orientation sans nécessiter de joints boulonnés volumineux. Vous tournez la barre jusqu'à 90 degrés le long de son axe longitudinal. Cette capacité achemine efficacement l’énergie à travers des compartiments de disjoncteurs étroits.
L'obtention d'angles de courbure précis sans essais et erreurs repose sur des codeurs d'angle numériques et une compensation automatique du retour élastique. Le cuivre et l’aluminium rebondissent légèrement une fois que la pression de flexion est relâchée. Les contrôleurs modernes calculent ce retour élastique spécifique au matériau. Ils plient excessivement le métal d’une fraction précise de degré. L'angle de repos final correspond parfaitement au dessin technique.
Les opérations secondaires améliorent la qualité et la sécurité du composant final. L'intégration de chanfreins ou de congés pour arrondir les arêtes vives est obligatoire pour les applications d'isolation haute tension. Les coins pointus à 90 degrés créent des champs électriques concentrés. Ces champs dégradent l'isolation environnante au fil du temps ou déclenchent une décharge corona. L’arrondi de ces bords atténue les contraintes électriques localisées.
Les opérations de gaufrage et de frappe améliorent la surface de contact physique aux points de connexion. Vous appliquez une haute pression pour aplatir et texturer la zone articulaire. La machine minimise les irrégularités microscopiques de la surface. Cela réduit la résistance de contact. Il assure un transfert de courant efficace et empêche une accumulation de chaleur dangereuse au niveau des connexions boulonnées.
La sélection du bon équipement nécessite de comparer les différences structurelles entre les unités multipostes consolidées et les machines dédiées à une seule tâche. Le choix optimal dépend entièrement de la configuration de vos installations, du volume de production et de la fréquence des changements de pièces. Vous devez tenir compte de votre surface au sol et de vos besoins quotidiens en tonnage.
L'architecture 3-en-1 consolide les stations de découpe, de poinçonnage et de pliage sur un seul châssis robuste. Une machine à barres omnibus 3 en 1 permet aux opérateurs de traiter une longueur brute de cuivre à travers toutes les étapes de fabrication nécessaires sans déplacer le matériau dans l'usine. Vous chargez la barre une fois et effectuez toutes les opérations.
Une distinction structurelle existe entre les systèmes hydrauliques à pompe unique et multi-pompes au sein de ces unités consolidées. Les machines à pompe unique acheminent la pression hydraulique vers une station à la fois. Les opérations doivent se dérouler de manière séquentielle. Les systèmes multi-pompes disposent de circuits hydrauliques indépendants pour chaque station. Ils permettent à jusqu'à trois opérateurs de couper, poinçonner et plier simultanément sans chute de pression ni interférence.
Pour les tableautiers de taille moyenne, le rapport encombrement/rendement d'une unité consolidée est très avantageux. Il offre les capacités de trois machines distinctes tout en occupant une fraction de la surface au sol. Il rationalise le flux de travail dans les environnements où la superficie en pieds carrés est limitée.
Les environnements de production continue à grand volume bénéficient de machines CNC dédiées à une seule station. Lors de la fabrication de tableaux standardisés en grandes quantités, le fait de disposer d'une ligne de poinçonnage automatisée autonome alimentant une cellule de pliage automatisée autonome maximise le débit. Vous maintenez le matériau en mouvement en ligne droite.
Les machines dédiées offrent des temps de cycle plus rapides pour leur tâche spécifique par rapport à une machine de traitement de jeux de barres multifonction . Ils nécessitent beaucoup plus d'espace au sol et des systèmes de manutention automatisés tels que des convoyeurs pour déplacer efficacement les pièces entre les stations distinctes. Vous n’empruntez cette voie que si vous traitez des milliers de pièces identiques par semaine.
| Caractéristique | Machine consolidée 3 en 1 | CNC monoposte dédiée |
|---|---|---|
| Espace au sol requis | Minime (empreinte compacte) | Extensif (nécessite plusieurs cellules) |
| Débit | Modéré à élevé | Très élevé (flux continu) |
| Flexibilité | Excellent pour les mélanges élevés et les faibles volumes | Idéal pour les mélanges faibles et les volumes élevés |
| Exigence de l'opérateur | 1 à 3 opérateurs | Souvent entièrement automatisé |
Pour prendre une décision éclairée en matière d'équipement, vous mappez les spécifications spécifiques de la machine directement à vos indicateurs de performance clés de fabrication. Vous examinez les taux de rendement, la disponibilité des machines et les coûts de main-d'œuvre directs. Vous n'achetez pas une machine sur la base d'une brochure ; vous l'achetez en fonction du nombre de livres de cuivre qu'il peut traiter par équipe sans erreur.
L'intégration directe CAO/FAO transforme la manière dont les données d'ingénierie parviennent à l'atelier. La possibilité d'importer des fichiers .DXF, .DWG ou .STEP directement dans le contrôleur de la machine élimine la saisie manuelle des données. Les opérateurs chargent le fichier. La machine génère automatiquement les coordonnées de poinçonnage et les séquences de pliage requises. Cela empêche les opérateurs de saisir des dimensions dans un clavier.
L'interface homme-machine sert de centre de contrôle pour l'opérateur. Les IHM de haute qualité fournissent des diagnostics en temps réel, des aperçus visuels des pièces et un suivi de la durée de vie des outils. En surveillant le nombre de coups de poinçon, le système alerte le personnel de maintenance lorsqu'une matrice nécessite un affûtage. Cela évite une mauvaise qualité de coupe et des temps d’arrêt inattendus.
Le logiciel d'imbrication automatisé améliore le rendement des matériaux. En analysant les pièces requises pour un travail spécifique, le logiciel calcule la manière la plus efficace de les couper à partir de longueurs standard de matière première. Il minimise les chutes de cuivre et d’aluminium. Vous jetez moins d’argent à la poubelle à la fin de la semaine.
Les propriétés physiques du cuivre et de l’aluminium dictent la manière dont la machine les gère. Le cuivre est très ductile mais sujet à l’écrouissage. Il nécessite un tonnage important et présente un retour élastique notable lors de la flexion. L'aluminium est plus mou et plus sujet au grippage. Le matériau colle aux outils de coupe ou de poinçonnage si vous ne faites pas attention.
Le traitement de ces matériaux nécessite des géométries d'outillage spécialisées et des stratégies de lubrification appropriées. Les matrices de poinçonnage utilisées pour l'aluminium présentent différentes tolérances de jeu et revêtements pour empêcher l'adhérence du matériau. Les contrôleurs modernes s'adaptent à ces différences. Ils permettent aux opérateurs de sélectionner le type de matériau. Cela ajuste dynamiquement les profils de pression hydraulique et les algorithmes de compensation du retour élastique.
Le système hydraulique est la force motrice de toutes les étapes de fabrication. La qualité de la pompe, les systèmes de refroidissement du réservoir et le tonnage des cylindres déterminent l'épaisseur maximale de traitement. Ils déterminent également la capacité de la machine à fonctionner en continu sous de lourdes charges. Un refroidissement inadéquat entraîne une dégradation du fluide et une perte de pression pendant les périodes de travail prolongées. L'huile chaude signifie des temps de cycle lents.
La stabilité hydraulique a un impact direct sur la cohérence de l’angle de pliage et la vitesse de poinçonnage. Si la pression hydraulique fluctue, le vérin de pliage n'atteint pas la profondeur exacte programmée. Cela entraîne des angles incohérents. Un circuit hydraulique robuste et bien entretenu garantit que le premier virage de la journée est identique au dernier virage de la journée.
Dans les environnements de production à forte mixité et à faible volume, le temps de configuration occupe une grande partie de la journée de travail. Les mécanismes des outils à dégagement rapide, l'alignement simple des matrices de poinçonnage et les changements rapides de rayons de courbure sont essentiels au maintien d'une efficacité globale élevée de l'équipement. Vous devez échanger les matrices en quelques secondes, pas en quelques minutes.
Les changements lents entraînent un coût opérationnel élevé. Si un opérateur passe vingt minutes à changer de matrice et à recalibrer la station de pliage pour un nouveau profil de pièce, cela représente vingt minutes de production perdue. Les machines conçues avec des tourelles à changement rapide et des broches de pliage encastrées réduisent considérablement ce temps sans valeur ajoutée.
La mise à niveau de vos capacités de traitement implique d'analyser les compromis financiers et opérationnels. Vous vous assurez que l’investissement correspond à vos objectifs de fabrication à long terme. Vous regardez les chiffres concrets dans les ateliers.
L'évaluation du coût initial d'un équipement CNC entièrement automatisé nécessite de le comparer aux dépenses continues de fabrication manuelle. Les processus manuels entraînent des coûts de main-d'œuvre élevés. Ils augmentent les taux de rebut en raison d’erreurs humaines. Ils entraînent un débit global plus lent. Vous payez pour les erreurs chaque fois qu'un travailleur interprète mal un dessin.
Calcul des facteurs de retour sur investissement en matière d'économies de matériaux grâce à une réduction des rebuts. Il inclut la réduction des heures de travail direct par panneau terminé. Cela représente la capacité d’accepter des contrats plus importants grâce à une capacité de production accrue. La réduction du cuivre gaspillé justifie à elle seule les dépenses d'investissement sur une période relativement courte.
Pérenniser votre investissement signifie sélectionner un équipement qui évolue avec votre entreprise. Les machines dotées d'options d'outillage modulaires ou de chemins de mise à niveau logicielle disponibles vous permettent d'ajouter des fonctionnalités à mesure que vos gammes de produits évoluent. Vous n’aurez peut-être pas besoin de torsions complexes aujourd’hui, mais vous en aurez besoin l’année prochaine.
Considérez le compromis entre l’achat d’une machine qui répond à votre capacité maximale actuelle et celle qui s’adapte à la croissance projetée sur cinq ans. Une machine entièrement automatisée de tonnage plus élevé nécessite plus de capital initial. Cela évite de devoir acheter une machine secondaire lorsque les volumes de production augmentent inévitablement.
L’intégration de machines lourdes et de fort tonnage dans une ligne de production existante présente des obstacles pratiques. Vous les gérez de manière proactive pour assurer une transition en douceur. Vous ne pouvez pas simplement laisser tomber une machine par terre et vous attendre à ce qu’elle fonctionne parfaitement dès le premier jour.
Les systèmes hydrauliques à fort tonnage présentent des risques de sécurité importants. Vous avez des points de pincement, des risques d'écrasement et un risque de projection de débris pendant les opérations de poinçonnage. Le strict respect des protocoles de sécurité n’est pas négociable. Vous devez protéger vos opérateurs.
Les dispositifs de sécurité requis incluent des barrières immatérielles optiques autour de la station de pliage. Vous avez besoin de protections physiques sur les lames de cisaillement. Vous installez des boutons d’arrêt d’urgence facilement accessibles. Vous utilisez des commandes à double pédale qui nécessitent que l'opérateur soit intentionnellement positionné pendant l'actionnement.
La courbe d'apprentissage de la programmation CNC et du fonctionnement des machines nécessite une formation structurée fournie par le fournisseur. Les opérateurs doivent comprendre comment exécuter le logiciel. Ils doivent également effectuer un dépannage de base et reconnaître les signes d’usure des outils.
La maintenance préventive évite les arrêts prolongés de la production. Vous ne pouvez pas ignorer la machine jusqu'à ce qu'elle tombe en panne. Vous devez suivre un horaire strict.
Remplacez le liquide hydraulique et les filtres toutes les 2 000 heures de fonctionnement.
Aiguisez les matrices de poinçon tous les 10 000 coups pour éviter les bavures.
Lubrifiez chaque semaine les rails de guidage et les composants mobiles.
Étalonnez les capteurs d'angle numériques tous les mois pour garantir la précision du pliage.
Il est essentiel d’établir une relation avec un fournisseur offrant un support local solide. Ils garantissent la compatibilité des outils et maintiennent un stock solide de pièces de rechange. Une machine qui reste inactive en attendant une vanne hydraulique de remplacement a un impact considérable sur les calendriers de production.
Vérifiez vos taux de rebut actuels et calculez les heures de travail exactes consacrées au traitement manuel. Utilisez ces données pour demander une démonstration technique ciblée et une étude de temps formelle auprès d'un fabricant de machines réputé. Évaluez l’agencement de vos installations pour déterminer si une unité consolidée ou des stations dédiées correspondent le mieux à votre flux de travail. Formez vos opérateurs principaux à la programmation CNC avant que la machine n'arrive dans l'atelier.
R : Les machines standard traitent le cuivre et l’aluminium jusqu’à 12 mm ou 16 mm d’épaisseur. Les modèles robustes avec un tonnage de vérin hydraulique plus élevé et des épaisseurs de poignée allant jusqu'à 20 mm. La capacité maximale est strictement dictée par le tonnage hydraulique et la rigidité structurelle des bâtis de cisaillement et de poinçonnage.
R : Oui, à condition que la machine soit équipée d'un système hydraulique multi-pompe. Les configurations multi-pompes comportent des circuits hydrauliques indépendants pour les stations de découpe, de poinçonnage et de pliage. Cela permet à trois opérateurs de travailler en même temps sans subir de chutes de pression. Les machines à pompe unique permettent uniquement un fonctionnement séquentiel.
R : Les machines numériques utilisent des axes de coordonnées CNC pour positionner le matériau avec précision. Cela élimine le besoin de mesurer manuellement un ruban à mesurer et de marquer par poinçon central. Des fonctionnalités telles que des guides d'alignement laser et des butées de matériau automatisées garantissent un placement précis des trous. Il supprime entièrement les erreurs humaines de mise en page du processus de fabrication.
R : Le cintrage des bords consiste à plier le matériau le long de son bord le plus étroit plutôt que de sa largeur plate. Cela nécessite une force hydraulique nettement plus élevée et un outillage spécialisé et robuste. Tous les modèles de base ne prennent pas en charge cette opération. Il s'agit souvent d'une mise à niveau facultative nécessitant des configurations de machine spécifiques et des cylindres de tonnage plus élevé.
R : Les bords tranchants à 90 degrés créent des champs électriques concentrés qui entraînent des contraintes électriques localisées. Dans les applications haute tension, cette contrainte provoque une décharge corona ou dégrade l’isolation environnante. Chanfreiner ou arrondir les bords lisse le champ électrique. Cela garantit une distribution d’énergie plus sûre et plus fiable à l’intérieur de l’armoire.
R : Le cuivre est plus dur, nécessite plus de tonnage hydraulique pour être cisaillé et présente plus de rebond lors de la flexion. L'aluminium est plus mou mais a tendance à se rayer et à coller à l'outillage. Le traitement de l'aluminium nécessite différents jeux de matrice de poinçonnage, une lubrification spécifique et des paramètres de compensation de retour élastique ajustés dans le contrôleur CNC.
