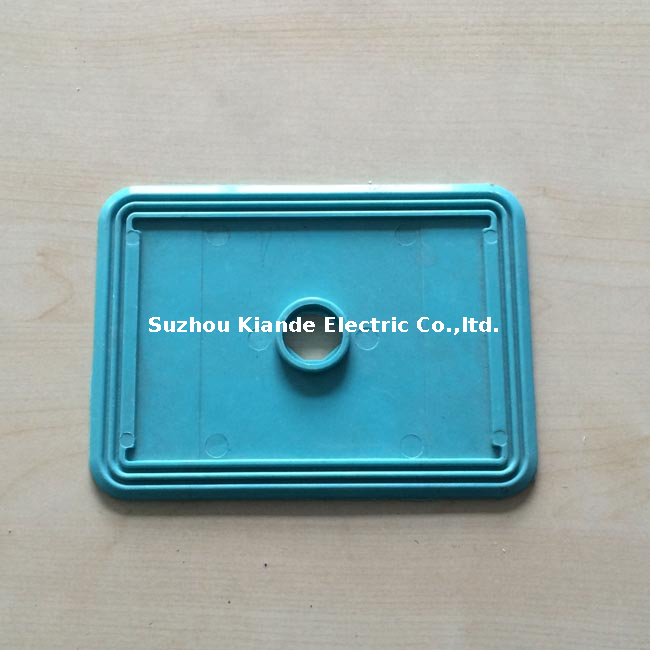

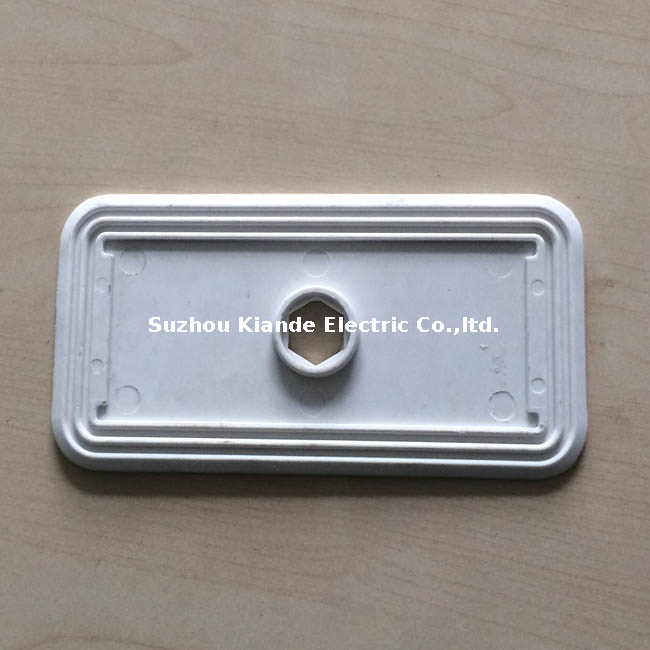

Provenant directement d'un fabricant et fournisseur de premier plan, la plaque d'isolation pour joints de barre omnibus XLDMC est conçue pour une isolation supérieure des joints en cuivre dans les systèmes de conduits de bus complexes. Conçu pour éviter les fuites électriques et garantir une distribution électrique transparente, ce composant essentiel offre une fiabilité inégalée pour les installations électriques à grande échelle.
Construction composite DMC de haute qualité
Rigidité diélectrique et résistance à l'arc exceptionnelles
Moulé avec précision pour des tolérances dimensionnelles exactes
Disponible dans les séries complètes X=122 et X=130

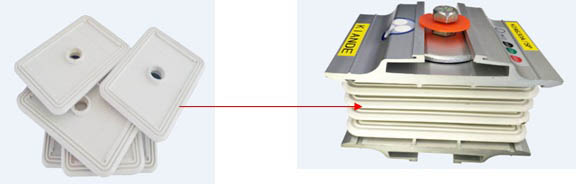

La plaque d'isolation de joint de barre omnibus XLDMC pour joint en cuivre représente le summum de la technologie d'isolation électrique, méticuleusement conçue pour protéger vos réseaux de distribution d'énergie de grande capacité. Lorsque vous manipulez ces plaques, vous remarquez immédiatement la sensation dense et robuste du Dough Molding Compound (DMC), témoignage de son intégrité structurelle. La finition de surface est remarquablement lisse au toucher, exempte de toute micro-abrasion ou bavure, garantissant qu'elle affleure parfaitement les barres omnibus en cuivre sans provoquer de friction ou d'usure dans le temps. Visuellement, le profil blanc pur et épuré des plaques de séparation isolantes transmet une impression de pureté industrielle et d’ingénierie de précision.
Dans l'environnement exigeant de la transmission de puissance, où la dilatation thermique et les lourdes charges électriques sont constantes, ces plaques fonctionnent silencieusement mais parfaitement. Ils forment une barrière impénétrable entre les joints conducteurs en cuivre, éliminant ainsi le risque de courts-circuits entre phases. La structure rigide et non poreuse résiste à la pénétration de l'humidité et à la dégradation de l'environnement, ce qui signifie qu'il n'y a pas de légère odeur d'ozone ou de plastique brûlé, même dans des conditions de charge maximale. En intégrant ces isolateurs dans vos systèmes de conduites de bus, vous n'achetez pas simplement un composant ; vous investissez dans des décennies de flux électrique ininterrompu et sûr, réduisant considérablement les temps d’arrêt pour maintenance et protégeant votre infrastructure critique.
Les tableaux suivants détaillent les paramètres dimensionnels exacts et les configurations de trous pour les plaques isolantes des séries X=122 et X=130. Ces mesures précises garantissent une intégration transparente dans votre architecture de barre blindée spécifique.
| Modèle de produit | N° de trou | Distance entre les trous |
|---|---|---|
| X=50 | 1 | |
| X=65 | 1 | |
| X=85 | 1 | |
| X=90 | 1 | |
| X=105 | 1 | |
| X=120 | 1 | |
| X=140 | 1 | |
| X=150 | 2 | 80(RU) |
| X=160 | 1 | |
| X=190 | 1 | |
| X=205 | 3 | 80(RU) |
| X=210 | 2 | 105 |
| X=230 | 2 | 115 |
| X=250 | 2 | 125 |
| X=255 | 3 | 85 |
| X=310 | 2 | 169 |
| X=350 | 2 | 189 |
| X=390 | 2 | 209 |
| X=450 | 4 | 95 |
| X=490 | 4 | B = 105 C = 154 (milieu) |
| X=658 | 6 | B = 90 (milieu) C = 139 (bord) |
| X=688 | 6 | B = 100 (milieu) C = 150 (bord) |
| Modèle de produit | N° de trou | Distance entre les trous |
|---|---|---|
| X=50 | 1 | |
| X=60 | 1 | |
| X=80 | 1 | |
| X=95 | 1 | |
| X=110 | 1 | |
| X=120 | 1 | |
| X=125 | 1 | |
| X=145 | 1 | |
| X=160 | 1 | |
| X=180 | 2 | 90 |
| X=190 | 2 | 85 |
| X=200 | 2 | 100 |
| X=324 | 2 | 194 |
| X=344 | 2 | 204 |
| X=354 | 2 | 209 |
| X=394 | 2 | 229 |
| X=424 | 2 | 244 |
| X=464 | 4 | B=174 C=90 |
| X=484 | 4 | B=179 C=95 |
| X=504 | 4 | B=184 C=100 |
| X=623 | 6 | B=149 C=80 |
| X=648 | 6 | B=164 C=80 |
La mise à niveau de votre infrastructure électrique nécessite des composants offrant une sécurité et une efficacité opérationnelle sans compromis. La plaque d'isolation pour joints de jeu de barres XLDMC est conçue avec des caractéristiques spécifiques qui se traduisent directement par une stabilité à long terme et une réduction des risques opérationnels pour vos réseaux de distribution d'énergie.
Interruption d'arc impeccable : le matériau composite avancé supprime activement les arcs électriques, protégeant les composants en cuivre adjacents des dommages causés par la chaleur et prolongeant la durée de vie de l'ensemble du joint de busduc.
Ajustement sans tolérance : fabriquée à l'aide d'un moulage de précision à haut tonnage, chaque plaque présente des alignements exacts des trous. Cela élimine le besoin de modifications sur site, garantissant un ajustement parfait et serré qui empêche les micro-vibrations pendant le fonctionnement.
Stabilité thermique exceptionnelle : conçu pour résister à la chaleur intense générée par un flux continu de courant élevé. Les plaques conservent leur structure rigide sans se ramollir, se déformer ou émettre des fumées dangereuses, garantissant ainsi une isolation de phase cohérente.
Résistance à l'humidité et aux contaminants : la surface dense et non poreuse repousse naturellement l'humidité ambiante et la poussière industrielle, empêchant ainsi la formation de chemins de suivi conducteurs qui pourraient entraîner des pannes catastrophiques du système.
Maintenance simplifiée : en fournissant une barrière fiable et résistante à la dégradation, ces plaques réduisent considérablement la fréquence des inspections et des remplacements obligatoires des joints, optimisant ainsi le budget de maintenance de votre installation.
Pour répondre aux exigences rigoureuses de l'ingénierie électrique moderne de haute capacité, ces isolateurs à joints en cuivre sont évalués selon six dimensions de performances critiques. Chaque aspect est optimisé pour sécuriser votre infrastructure contre les facteurs de stress électriques, mécaniques et environnementaux.
Le principal avantage réside dans l’utilisation de matériaux composites DMC (Dough Molding Compound) et SMC hautes performances. Ces polymères avancés offrent une rigidité diélectrique et une résistance à l'arc exceptionnellement élevées. En utilisant ces plaques, vous isolez efficacement les connexions en cuivre, éliminant ainsi absolument les risques de fuite électrique et de courts-circuits dans les réseaux de barres blindées complexes.
La flexibilité de conception est cruciale pour les installations à grande échelle. Nous proposons deux séries d'étalons primaires : X=122 et X=130, méticuleusement classées en plaques centrales et de bord. Avec des configurations allant de 1 à 6 trous et des longueurs totales allant de 50 mm à 688 mm, le positionnement précis des trous garantit une compatibilité transparente avec les exigences d'assemblage de conduits de bus standardisés et personnalisés.
La sécurité dans les environnements à courant élevé ne peut être compromise. Ces plaques respectent strictement les normes ignifuges de qualité industrielle, notamment UL94 V-0. Lorsqu'il est soumis aux environnements à haute température des opérations de barres blindées à pleine charge, le matériau reste structurellement stable : il ne produira pas de gouttes enflammées et ne propagera pas d'incendie, ce qui augmentera considérablement le niveau de sécurité incendie global de votre installation.
Les joints électriques sont constamment soumis à des contraintes physiques. Ces plaques isolantes offrent une résistance exceptionnelle à la compression, à la flexion et aux chocs. Ils absorbent sans effort les contraintes causées par la dilatation et la contraction thermiques, ainsi que les vibrations mécaniques pendant le transport et le fonctionnement actif. Cette stabilité dimensionnelle élevée évite les fissures et les déformations, garantissant ainsi une longue durée de vie sans entretien.
Le temps passé sur place équivaut à de l’argent. Grâce à des processus de moulage sous pression standardisés, chaque produit présente des bords parfaitement lisses et des tolérances de distance des trous exceptionnellement serrées. Les équipes d'assemblage peuvent insérer rapidement des boulons et sécuriser les joints avec une véritable expérience plug-and-play. Cette précision accélère considérablement la vitesse d’assemblage des joints de jeux de barres, réduisant considérablement les coûts de main-d’œuvre manuelle et les délais du projet.
La fiabilité repose sur des tests rigoureux. Avant de quitter l'usine, chaque lot est soumis à des tests rigoureux de tenue à la tension à fréquence industrielle, à des évaluations de la résistance d'isolement et à des étalonnages dimensionnels de haute précision. Entièrement conformes aux normes générales internationales et nationales d'isolation électrique (telles que CEI/GB), ces composants offrent une garantie de qualité à toute épreuve pour les grands complexes commerciaux et les installations industrielles lourdes.
L’approvisionnement en composants d’infrastructure électrique critiques nécessite un partenaire qui comprend les enjeux de la distribution d’électricité à grande échelle. Nous nous engageons à doter vos projets de composants qui garantissent la sécurité, la conformité et l’excellence opérationnelle à long terme. Voici pourquoi les leaders de l’industrie font confiance à nos capacités de fabrication.
Intégrité des matériaux sans compromis : nous nous approvisionnons uniquement en résines et composés de première qualité, garantissant que chaque lot de plaques isolantes offre des performances diélectriques constantes et de premier ordre sans variation d'un lot à l'autre.
Capacité de production évolutive : Que vous équipiez un seul gratte-ciel commercial ou un campus industriel tentaculaire, nos installations de moulage avancées peuvent répondre à des besoins de volume massifs tout en respectant strictement les délais de votre projet.
Tests rigoureux en usine : nos laboratoires de tests internes soumettent chaque gamme de produits à des tests de contraintes thermiques, électriques et mécaniques extrêmes, garantissant que ce qui arrive sur votre site est prêt pour un déploiement immédiat et sans faille.
Assistance technique : Nous fournissons des données techniques complètes et des conseils dimensionnels, aidant vos équipes d'ingénierie à sélectionner les spécifications exactes requises pour votre architecture de conduit de bus unique.
Conformité mondiale : nos processus de fabrication s'alignent sur les systèmes internationaux de gestion de la qualité et de la sécurité les plus rigoureux, atténuant ainsi les risques de non-conformité pour vos projets d'ingénierie mondiaux.
Pour aider vos équipes d'ingénierie et d'approvisionnement à prendre des décisions éclairées, nous avons compilé les réponses aux demandes les plus techniques concernant nos plaques isolantes pour joints de jeux de barres.
Le DMC (Dough Molding Compound) est un polymère thermodurcissable renforcé de fibre de verre. Contrairement aux thermoplastiques standards, il ne fond pas à haute température. Il offre une rigidité diélectrique largement supérieure, une stabilité dimensionnelle exceptionnelle sous contrainte thermique et une résistance élevée au cheminement électrique et aux arcs électriques, ce qui en fait le premier choix pour les joints de conduits haute tension.
Le choix entre les séries X=122 et X=130 dépend entièrement des dimensions de la section transversale et de l'architecture de joint spécifique de vos jeux de barres en cuivre existants. La valeur « X » correspond au profil en largeur du boîtier de la barre blindée et à l'alignement du cuivre correspondant. Vous devez consulter les schémas techniques de votre système de conduites de bus pour faire correspondre la série dimensionnelle exacte.
Oui. Le matériau composite est spécialement conçu avec un coefficient de dilatation thermique qui s'adapte aux cycles naturels de chauffage et de refroidissement du cuivre conducteur. Cela empêche les plaques de se fissurer ou de se déformer lorsque les jeux de barres se dilatent sous de fortes charges électriques.
Aucun outil spécialisé n'est requis. Les plaques sont fabriquées avec des tolérances de trous précises conçues pour s'aligner parfaitement avec les boulons de joint standard. Les installateurs glissent simplement les plaques entre les phases de cuivre et les fixent à l'aide de clés dynamométriques standard selon les spécifications de couple de votre système.
Bien que le matériau DMC soit intrinsèquement non poreux et hautement résistant à l'absorption d'humidité, son aptitude globale à une utilisation en extérieur dépend de l'indice IP de l'enceinte du conduit de distribution externe. Les plaques elles-mêmes ne se dégraderont pas sous l'effet de l'humidité ambiante, mais elles sont conçues pour fonctionner à l'intérieur du boîtier de protection du système de barres blindées.
Lorsqu'elles sont installées correctement dans le cadre des paramètres électriques et environnementaux spécifiés, ces plaques isolantes sont conçues pour correspondre ou dépasser la durée de vie opérationnelle du système de conduits de bus lui-même, qui s'étend généralement sur plusieurs décennies sans qu'il soit nécessaire de les remplacer.
