Objectif d'application : Spécialement conçu pour les connexions critiques de joints de barres omnibus.
Conception structurelle : configuration avancée de boulons à double tête pour un serrage équilibré.
Résistance mécanique : Classe certifiée 8.8 pour les environnements à contraintes élevées.
Approvisionnement direct : Fourni directement auprès du fabricant, garantissant des normes d'ingénierie cohérentes.
Personnalisation : options de dimensionnement flexibles disponibles pour répondre aux demandes spécifiques du projet.
Lors de la construction d’une infrastructure électrique robuste, l’intégrité de chaque connexion dicte la sécurité et l’efficacité de l’ensemble du système. Nos boulons dynamométriques compacts pour joints de jeu de barres sont méticuleusement conçus pour fournir un support mécanique inflexible et une continuité électrique sans faille. En tenant l'un de ces boulons, vous remarquez immédiatement le poids substantiel et la finition lisse et sans frottement du revêtement galvanisé, témoignage de l'acier allié de qualité supérieure 8,8 utilisé dans son forgeage. Les filetages coupés avec précision glissent sans effort, garantissant un processus d'installation fluide que les ingénieurs chevronnés et les gestionnaires d'installations apprécieront profondément lors d'un assemblage à grande échelle.
Au-delà de leur supériorité tactile, ces boulons sont conçus pour combattre les ennemis invisibles des joints électriques : dilatation thermique, espaces de contact microscopiques et corrosion galvanique. L'architecture à double tête, associée à un écrou carré important, crée une formidable force de serrage qui répartit la pression uniformément sur la surface métallique. Cela élimine les points chauds à haute résistance et minimise la résistance à la constriction, garantissant ainsi que les charges à courant élevé circulent sans pics de température dangereux. Qu'elle soit intégrée à des panneaux de distribution basse tension ou à des appareillages industriels massifs, cette solution de fixation offre une connexion fiable, facile à entretenir et hautement sécurisée qui résiste à l'épreuve du temps et aux exigences opérationnelles rigoureuses.
Des spécifications précises sont la base d’une ingénierie électrique sûre et d’un approvisionnement fiable. En tant que fabricant dédié, nous garantissons que chaque boulon dynamométrique de joint de jeu de barres compact respecte des tolérances dimensionnelles et de performance strictes. Les données ci-dessous décrivent les spécifications précises de notre série standard, conçues pour s'adapter à une large gamme d'épaisseurs de barres omnibus et d'exigences opérationnelles à ampérage élevé. En plus de ces configurations standard, nos installations de production sont entièrement équipées pour fabriquer des variantes M10 et d'autres dimensions personnalisées adaptées aux besoins spécifiques de votre projet. La longueur généreuse du filetage offre une polyvalence exceptionnelle, tandis que les dimensions standardisées des écrous carrés garantissent la compatibilité avec les outils d'installation standard. Chaque boulon est rigoureusement testé pour répondre à la force de couple spécifiée, garantissant une connexion sûre et durable.

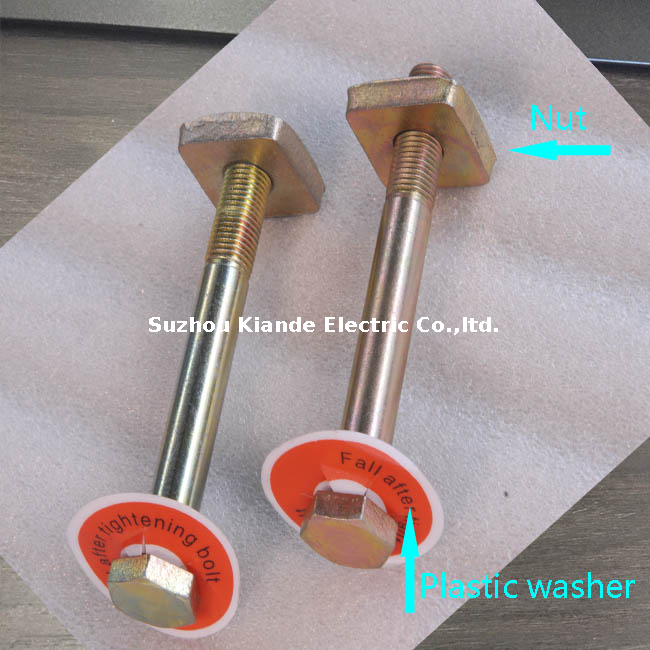

Nom du produit : boulon dynamométrique pour joint de barre omnibus compact.
Scénario d'application : Joint de jeu de barres
Type de tête de boulon : boulon à double tête.
Tailles disponibles : M10, M12*115, M12*120, M12*125, M12*130
| Modèle | Classe | Taille de l'écrou carré | Longueur | du filetage Force de couple | Couleur |
|---|---|---|---|---|---|
| M12*115 | 8.8 | 30*30mm/27*27mm | 45 ~ 65mm | 70 ~ 90 NM | Jaune/Blanc Galvanisé |
| M12*120 | 8.8 | 30*30mm/27*27mm | 45 ~ 65mm | 70 ~ 90 NM | Jaune/Blanc Galvanisé |
| M12*125 | 8.8 | 30*30mm/27*27mm | 45 ~ 65mm | 70 ~ 90 NM | Jaune/Blanc Galvanisé |
| M12*130 | 8.8 | 30*30mm/27*27mm | 45 ~ 65mm | 70 ~ 90 NM | Jaune/Blanc Galvanisé |
Nos boulons dynamométriques ne sont pas de simples fixations ; ce sont des composants de haute technologie conçus pour résoudre les défis les plus persistants en matière de distribution d'énergie. En nous concentrant sur les points précis de l'assemblage électrique, tels que la dégradation des joints et les cycles thermiques, nous avons développé un produit qui améliore considérablement la durée de vie de votre infrastructure. Le clic audible d'une clé dynamométrique sur ces boulons signifie une union parfaite entre résistance mécanique et sécurité électrique.
Profil de serrage optimisé : la géométrie spécialisée de la tête et de l'écrou empêche les rayures de surface sur les barres omnibus en cuivre souple ou en aluminium, préservant ainsi la section transversale conductrice.
Installation prévisible : les filetages techniques garantissent que le couple appliqué se traduit directement en force de serrage, éliminant ainsi les approximations lors de l'assemblage du panneau.
Stabilité à long terme : résiste à l'effet de recul microscopique provoqué par le bourdonnement et les vibrations de 50/60 Hz inhérents aux transformateurs et aux tableaux de distribution robustes.
Approvisionnement rationalisé : l'approvisionnement directement auprès du fabricant garantit que les déploiements de projets à grande échelle ne sont jamais retardés par des pénuries de composants ou une qualité de lot incohérente.
La base de tout joint électrique fiable est l’intégrité métallurgique de ses fixations. Fabriqués à partir d'acier allié de qualité supérieure 8,8, ces boulons offrent un équilibre exceptionnel entre résistance à la traction et limite d'élasticité. Lorsque de lourdes charges électriques provoquent un échauffement et une dilatation du système de jeu de barres, le boulon doit supporter d'immenses contraintes de cycle thermique sans céder.
Point d'élasticité élevé : empêche la déformation du plastique lors d'une dilatation thermique extrême, garantissant que le boulon retrouve sa tension d'origine lorsque le système refroidit.
Résistance à la rupture : la structure moléculaire dense de l'alliage d'acier au carbone empêche la rupture soudaine sous des courants de défaut de court-circuit élevés.
Performance constante : chaque lot est soumis à des tests métallurgiques rigoureux pour garantir que la note de 8,8 est uniforme sur des milliers d'unités.
Atteindre une pression de contact parfaite est une science délicate. Une pression trop faible entraîne une résistance élevée à la constriction, tandis qu'une pression trop faible peut déformer les métaux conducteurs. Ces boulons sont conçus pour une plage de couple standard très spécifique (telle que 70 ~ 90 NM pour la série M12), offrant le point idéal ultime pour le contact métal sur métal.
Élimination des micro-espaces : la précharge précise force les pics et les vallées microscopiques des surfaces du jeu de barres ensemble, maximisant ainsi la zone conductrice réelle.
Résistance à la constriction réduite : en aplatissant physiquement l'interface de contact, le boulon réduit considérablement la résistance électrique au niveau du joint.
Prévention de l'emballement thermique : une résistance plus faible signifie moins de génération de chaleur, s'attaquant à la cause profonde de la défaillance des joints et évitant des fusions catastrophiques.
Maintenance prévisible : les exigences de couple standardisées permettent aux équipes de maintenance de vérifier facilement l'état des articulations à l'aide d'outils calibrés lors des arrêts de routine.
Les environnements électriques peuvent être étonnamment hostiles, avec l’humidité ambiante, les polluants industriels et les métaux différents créant une tempête parfaite pour la corrosion. Nos boulons présentent une finition galvanisée jaune ou blanche supérieure qui sert de barrière sacrificielle contre ces éléments. L’éclat distinctif du revêtement de zinc est votre premier indicateur de ses capacités défensives haut de gamme.
Dans les panneaux complexes où les composants en cuivre et en aluminium peuvent interagir, le risque de corrosion galvanique est omniprésent. La galvanoplastie de haute qualité isole efficacement le noyau en acier des métaux conducteurs, neutralisant ainsi les réactions électrochimiques. Cela garantit que les filetages restent propres et que la force de serrage reste constante, même après des décennies dans des environnements non conditionnés.
Les vibrations sont le destructeur silencieux des connexions électriques. Qu'il s'agisse des vibrations mécaniques constantes des machines tournantes à proximité ou des impulsions électromagnétiques provenant de fortes charges de courant, les fixations veulent naturellement reculer. Nos boulons à double tête sont minutieusement conçus pour contrer ce phénomène.
Synergie des rondelles Belleville : La surface d'appui plate et large de l'écrou s'adapte parfaitement aux rondelles élastiques Belleville, leur permettant de se comprimer et de se dilater dynamiquement.
Compensation automatique de la tension : à mesure que la barre omnibus se dilate et se contracte, les rondelles compatibles absorbent les changements dimensionnels, tandis que le boulon maintient une adhérence implacable.
Amortissement des vibrations : le pas de filetage précis crée un angle de friction autobloquant qui résiste fortement au défiletage vibratoire, maintenant le joint sécurisé entre les cycles de maintenance.
Dans les appareillages basse et moyenne tension, la gestion de l’échauffement est le paramètre de sécurité le plus critique. La conception unique de nos boulons dynamométriques compacts contribue directement à une gestion thermique supérieure. En utilisant un écrou carré surdimensionné (30*30 mm ou 27*27 mm), la charge de serrage est répartie sur une surface nettement plus grande.
Répartition de la charge : empêche la tête du boulon de s'enfoncer dans le jeu de barres, ce qui réduirait autrement la force de serrage et augmenterait la résistance au fil du temps.
Pertes I²R minimisées : en assurant une zone de contact parfaitement plate et à haute pression, la perte de puissance (I²R) au niveau du joint est réduite à un minimum absolu.
Éradication des points chauds : une distribution uniforme du courant à travers le joint empêche un échauffement localisé, protégeant ainsi les matériaux isolants environnants de la dégradation thermique.
Le temps est une ressource essentielle pendant la construction des installations et la maintenance. La conception standardisée à double tête et à écrou carré est spécialement conçue pour une installation rapide et sans erreur. Les ingénieurs peuvent facilement utiliser une séquence de serrage en étoile ou en croix à l'aide de clés dynamométriques standard, garantissant une pression uniforme sur des joints complexes à plusieurs boulons sans avoir besoin d'outils spécialisés et exclusifs.
De plus, la vérification post-installation est incroyablement simple. Pendant la fenêtre cruciale de re-serrage de 48 à 72 heures après la mise sous tension initiale, les techniciens peuvent accéder facilement aux doubles têtes, même dans les panneaux de panneaux densément remplis. Les surfaces claires et intactes constituent également un excellent point de référence pour les inspections par thermographie infrarouge (IR).
Lors de l'entretien préventif annuel, les filetages galvanisés garantissent que les écrous ne se grippent pas ou ne se grippent pas. Cela signifie que si un joint doit être démonté pour une expansion ou une modification du panneau, les boulons peuvent être retirés en douceur sans avoir besoin d'être coupés ou extraits de force, ce qui permet d'économiser d'innombrables heures de travail.
Il n’existe pas deux réseaux électriques identiques, c’est pourquoi la flexibilité dans le dimensionnement des composants est primordiale. Nos lignes de fabrication sont optimisées pour produire une gamme complète de dimensions, couvrant les spécifications très demandées M10 et M12. Les longueurs de filetage flexibles allant de 45 mm à 65 mm signifient que, que vous joigniez deux fines barres de distribution ou une pile massive de barres omnibus de sortie de générateur, un ajustement parfait est disponible.
Compatibilité étendue : s'intègre parfaitement aux centres de contrôle de puissance (PCC), aux centres de contrôle de moteur (MCC) et aux panneaux de correction automatique du facteur de puissance (APFC).
Compact Busduct Ready : La conception à profil bas est idéale pour les contraintes spatiales serrées trouvées dans les systèmes de barres blindées compacts modernes à haute densité.
Personnalisation rapide : en tant que fabricant direct, nous offrons des temps de réponse agiles pour les demandes de dimensionnement non standard, garantissant ainsi que vos défis d'ingénierie uniques seront relevés rapidement.
Approvisionnement évolutif : Qu'il s'agisse de petites mises à niveau d'installations ou de constructions massives de centres de données, notre capacité de production s'adapte pour répondre exactement à vos besoins en volume sans compromettre la précision.
La sélection du bon partenaire de fabrication pour les composants électriques critiques est tout aussi importante que les composants eux-mêmes. En vous approvisionnant directement auprès de nos installations de production spécialisées, vous évitez les intermédiaires et obtenez un accès direct à une expertise en ingénierie, à un contrôle qualité rigoureux et à des capacités de production évolutives. Nous comprenons les enjeux élevés liés à la distribution d’énergie commerciale et industrielle.
Assurance qualité sans compromis : chaque lot de boulons dynamométriques est soumis à des tests mécaniques et environnementaux rigoureux pour garantir les performances dans les pires scénarios.
Avantage direct du fabricant : bénéficiez d'une communication rationalisée, d'un prototypage rapide pour les tailles personnalisées et d'une économie d'approvisionnement hautement compétitive pour les projets à grande échelle.
Expertise approfondie du secteur : des décennies d'expérience dans les solutions de fixation électrique signifient que nous comprenons exactement comment nos produits interagissent dans des environnements d'appareillage de commutation complexes.
Exécution mondiale fiable : nos systèmes robustes de chaîne d'approvisionnement et de gestion des stocks garantissent que vos composants critiques arrivent sur site, exactement lorsque votre calendrier de construction l'exige.
Q1 : Comment la classe de résistance 8,8 profite-t-elle spécifiquement aux systèmes de jeux de barres à courant élevé ?
A1 : La classe 8,8 indique un alliage d'acier au carbone à haute résistance qui offre une limite d'élasticité exceptionnelle. Dans les systèmes à courant élevé, les jeux de barres subissent une dilatation et une contraction thermiques importantes à mesure que les charges fluctuent. Un boulon de qualité 8,8 agit comme un ressort rigide, maintenant une force de serrage implacable pendant l'expansion sans étirement permanent, et se contractant parfaitement lorsque le système refroidit, garantissant que le joint ne se desserre jamais.
Q2 : Ces boulons dynamométriques compacts peuvent-ils s'adapter à différentes épaisseurs de chevauchements de barres omnibus ?
A2 : Absolument. Nos boulons sont conçus avec des longueurs de filetage étendues et coupées avec précision (généralement de 45 mm à 65 mm). Ce filetage généreux permet à un modèle à boulon unique de serrer en toute sécurité différentes piles de barres de cuivre ou d'aluminium, offrant ainsi une grande polyvalence pour les conceptions de panneaux complexes et réduisant le nombre de pièces distinctes que vous devez vous procurer.
Q3 : Quel est le protocole d’entretien recommandé pour resserrer ces joints ?
Serrage initial au couple spécifié (par exemple, 70-90 NM pour M12) lors de l'assemblage.
Une vérification obligatoire du couple 48 à 72 heures après que le système a été complètement mis sous tension et soumis à son premier cycle de charge thermique.
Vérification annuelle à l'aide d'une clé dynamométrique calibrée, idéalement combinée à une thermographie infrarouge pour confirmer l'absence d'échauffement résistif.
Q4 : Comment la finition galvanisée se comporte-t-elle dans des environnements humides ou chimiquement agressifs ?
A4 : La galvanisation au zinc jaune ou blanc fournit une couche sacrificielle robuste qui s'oxyde avant que l'acier sous-jacent puisse être affecté. Cette barrière galvanisée est très efficace pour bloquer l’humidité et les polluants atmosphériques. De plus, il atténue considérablement le risque de corrosion galvanique lorsque le boulon en acier se trouve à proximité immédiate de barres omnibus en cuivre ou en aluminium, préservant ainsi l'intégrité des filetages pendant des décennies.
Q5 : Les rondelles élastiques Belleville sont-elles nécessaires lors de l'installation de ces boulons à double tête ?
A5 : Bien que nos boulons fournissent à eux seuls une force de serrage massive, l'utilisation de rondelles Belleville (ressort conique) est fortement recommandée dans les applications intensives. Le profil large et plat de nos écrous carrés est spécialement conçu pour accueillir parfaitement ces rondelles. Les rondelles assurent une compensation dynamique de la tension, absorbant les vibrations sévères et les cycles thermiques extrêmes, qui fonctionnent en parfaite synergie avec la limite d'élasticité élevée du boulon pour créer un joint essentiellement sans entretien.
