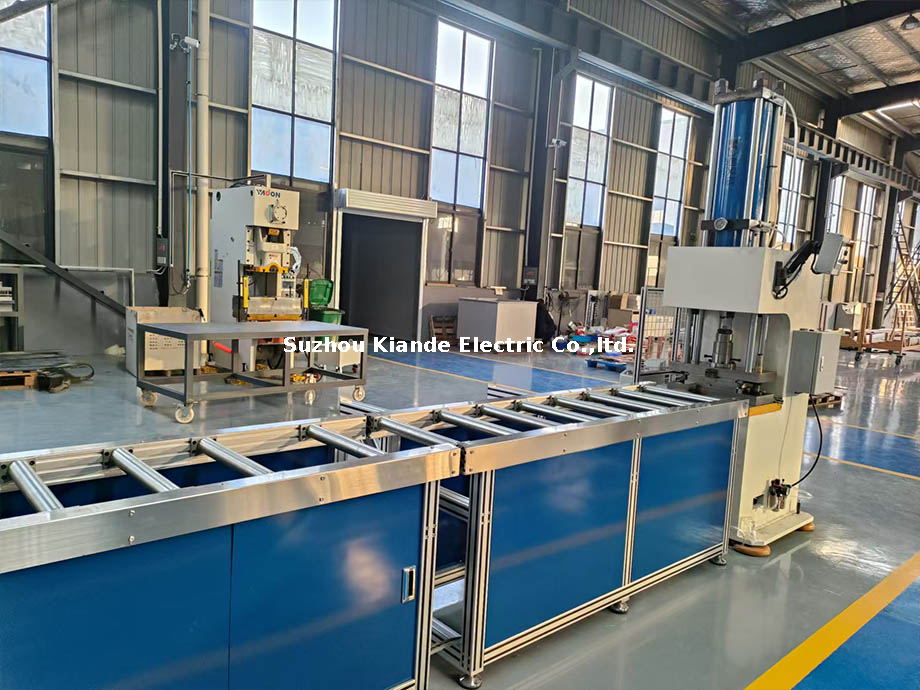

Un espacement imprécis des trous dans la fabrication des appareillages de commutation crée un coût cumulatif que les responsables des opérations ne peuvent ignorer. Une fraction de millimètre d’écart au cours du processus de poinçonnage se traduit rapidement par des déchets de cuivre ou d’aluminium, ainsi que par des heures de travail perdues consacrées aux retouches manuelles lors de l’assemblage final. Lorsque les techniciens sont obligés de limer ou de percer manuellement des trous mal alignés dans l'atelier, l'intégrité structurelle et électrique de l'ensemble du panneau est compromise.
Le principal défi du poinçonnage des éclisses réside dans l’obtention de tolérances reproductibles et inférieures au millimètre sur des séries de production à grand volume. Le cuivre et l'aluminium sont des matériaux très ductiles. Sans contrôle précis, le processus de poinçonnage induit une déformation, un étirement ou une dilatation thermique du matériau qui fausse la disposition. Le maintien de distances exactes de centre à centre nécessite un système capable de gérer ces variables physiques simultanément.
Les équipements modernes résolvent ce problème grâce à une combinaison d’architecture mécanique rigide et d’intégration logicielle avancée. En éliminant les erreurs de mesure manuelles et les conjectures de l'opérateur, une de haute qualité machine à barres omnibus garantit une précision constante. Les acheteurs techniques évaluant ces systèmes doivent regarder au-delà du tonnage et de la vitesse de base, en se concentrant plutôt sur les mécanismes de positionnement spécifiques, les systèmes de serrage et les logiciels de contrôle qui garantissent la précision avant l'achat.
La précision de l'espacement des trous dans une machine à jeux de barres repose sur la synchronisation en temps réel d'un logiciel de commande CNC en boucle fermée, de guides linéaires servocommandés et de vérins de poinçonnage hydrauliques rigides.
Les trous des éclisses mal alignés compromettent le contact électrique, augmentent la résistance de contact et violent les normes internationales de construction de panneaux (par exemple, CEI 61439, UL 891).
L'évaluation d'une poinçonneuse de jeux de barres nécessite d'évaluer son système de positionnement (codeurs absolus servocommandés vs butées manuelles) et la rigidité structurelle de son cadre de serrage et d'outillage.
Alors qu'une unité de poinçonnage de jeux de barres 3 en 1 offre une polyvalence aux ateliers personnalisés, les opérations à volume élevé nécessitent des centres de poinçonnage CNC dédiés pour éliminer la dérive mécanique et maintenir des tolérances d'espacement strictes à grande échelle.
Même un écart de 0,5 mm dans l’espacement des trous peut interrompre l’assemblage de l’appareillage. Lorsque les trous de joint ne s'alignent pas parfaitement avec les isolateurs, les disjoncteurs ou les barres omnibus adjacentes, un boulonnage approprié devient impossible. Les techniciens d'assemblage sont souvent obligés d'effectuer des modifications de perçage au sol pour forcer la connexion. Cette pratique compromet l'intégrité structurelle du jeu de barres, réduit la section transversale et introduit des copeaux métalliques dans l'environnement d'assemblage propre, augmentant ainsi le risque de futurs courts-circuits. Dans les applications à ampérage élevé, toute réduction de la section transversale au niveau du joint crée un goulot d'étranglement pour le flux de courant.
Un espacement imprécis des trous entraîne directement des violations des normes strictes de distance dans l'air et de distance dans l'air spécifiées dans les normes CEI 61439 et UL 891. Ces normes internationales dictent les distances minimales requises entre les pièces sous tension pour éviter les arcs électriques. Lorsque des trous sont percés hors tolérance, la position physique du jeu de barres monté se déplace. Ce décalage involontaire peut réduire les entrefers conçus entre les phases ou entre la phase et la terre, provoquant l'échec du panneau fini aux tests de certification et nécessitant une réingénierie complète de la disposition. Les inspecteurs examinent attentivement ces lacunes, et une inspection ratée signifie démolir tout le panneau.
La physique des mauvaises connexions de joints présente de graves risques électriques et thermiques. Des trous mal alignés empêchent les boulons d’appliquer une pression uniforme sur le joint. Cela réduit la surface de contact efficace entre les barres qui se chevauchent. Une zone de contact réduite augmente la résistance électrique au niveau du joint. Sous de fortes charges, cette résistance localisée génère des points chauds dangereux, exacerbant les complications de l'effet cutané et pouvant conduire à un emballement thermique, une dégradation de l'isolation ou une défaillance catastrophique des panneaux. Nous avons vu des panneaux fondre simplement parce qu'un seul joint était boulonné de manière décentrée, réduisant ainsi la zone de contact de seulement 15 %.
Au-delà de la sécurité et de la conformité, les tirages de poinçonnage hors tolérance entraînent immédiatement un gaspillage de matière et une érosion des marges. Le cuivre et l’aluminium à haute conductivité sont des produits de première qualité. La mise au rebut d'une barre omnibus de deux mètres entièrement traitée parce que le trou final était décalé d'un millimètre représente une perte totale de matériau et de temps machine investi. Dans la fabrication sous contrat à grand volume, cette déformation des matériaux et le taux de rebut qui en résulte érodent rapidement les marges opérationnelles, transformant les cycles rentables en passifs financiers. Le coût du cuivre brut à lui seul fait de la précision une exigence non négociable dans l'atelier.
Les systèmes CNC en boucle fermée constituent le cerveau de l'opération, traduisant les données CAO/FAO en coordonnées physiques exactes sur le banc de la machine. Contrairement aux systèmes en boucle ouverte qui envoient aveuglément des commandes de mouvement, les contrôleurs en boucle fermée surveillent en permanence la position réelle du matériau. Ils calculent la distance exacte requise pour le prochain poinçon et ajustent les mécanismes d'entraînement en temps réel pour garantir que le matériau atteigne la coordonnée précise spécifiée dans le dossier d'ingénierie. Cela élimine la dérive qui affecte les machines plus anciennes en boucle ouverte.
Des servomoteurs à couple élevé associés à des encodeurs rotatifs ou linéaires absolus fournissent ce retour d'information essentiel en temps réel. Les codeurs absolus suivent la position exacte de l'axe même en cas de perte de puissance, éliminant ainsi le besoin d'un déplacement constant. Cette boucle de rétroaction continue permet à la machine de compenser automatiquement la résistance physique, telle que le poids du matériau ou le frottement, garantissant ainsi un espacement répétable des trous sur différentes longueurs de barres omnibus sans dérive cumulative. Lorsqu'il pousse une lourde barre de cuivre de 12 mm d'épaisseur, le servo doit surmonter une inertie importante et l'encodeur garantit qu'il s'arrête exactement sur la marque.
La traduction mécanique de la puissance nécessite des composants robustes pour maintenir la précision. Les guidages linéaires robustes à double rangée supportent le poids du matériau et du chariot de serrage. Ces guides empêchent la déviation latérale lors d’une alimentation rapide du matériau. En limitant le mouvement strictement à l'axe prévu, les guides linéaires garantissent que le jeu de barres se déplace parfaitement directement dans la zone de poinçonnage, empêchant ainsi le placement de trous inclinés ou asymétriques. Si les guides s'usent, la barre se tordra légèrement pendant l'alimentation, ce qui perturbera la dimension de l'axe Y.
Les vis à billes préchargées et à faible jeu sont essentielles pour éliminer le jeu mécanique. Lorsque le servomoteur inverse la direction pour positionner la barre, tout écart entre la vis et l'écrou (jeu) se traduit par une erreur de positionnement. Les vis à billes préchargées suppriment cet espace, garantissant que chaque rotation du moteur entraîne un mouvement linéaire exact et prévisible. Cela maintient des distances exactes entre les poinçons séquentiels, quelle que soit la direction d'alimentation. Une lubrification régulière de ces vis à billes est obligatoire pour maintenir cet état sans jeu pendant des années de fonctionnement.
Une pression hydraulique constante évite les fluctuations de la vitesse du poinçon qui peuvent entraîner un cisaillement irrégulier du matériau. Si la pression hydraulique chute lors d'un fonctionnement à grande vitesse, le poinçon peut hésiter lorsqu'il entre en contact avec le cuivre, provoquant un léger déplacement du matériau dans les pinces avant que le trou ne soit complètement percé. La pression régulée garantit une course rapide et décisive qui cisaille proprement le métal avant qu'un mouvement latéral ne puisse se produire. Une course de poinçon lente entraîne souvent un bord roulé sur le trou, ce qui interfère avec l'assise de la rondelle plate pendant l'assemblage.
La température de l’huile hydraulique a un impact considérable sur les temps de cycle et la cohérence. Au fur et à mesure du fonctionnement de la machine, l'huile s'échauffe et sa viscosité diminue, ce qui peut altérer le temps de réponse des vannes hydrauliques. Les machines haut de gamme utilisent des refroidisseurs d'huile actifs pour stabiliser la viscosité. Le maintien d'une température d'huile constante garantit que le timing du cycle de poinçonnage reste identique de la première partie du passage à la dernière, préservant ainsi la précision de l'espacement. Les opérateurs doivent surveiller de près les jauges de température d’huile pendant les programmes de production estivale chargés.
Un cadre rigide et monolithique en fonte ou en acier fortement soudé est nécessaire pour absorber le tonnage élevé du poinçon hydraulique sans flexion structurelle. Lorsqu'un cylindre de 30 tonnes enfonce un poinçon dans du cuivre épais, la force opposée tente de séparer le châssis de la machine. Si le cadre fléchit, l'alignement du poinçon se déplace à mi-course, allongeant le trou et détruisant la précision de l'espacement centre à centre. Vous pouvez souvent entendre un cadre mal construit gémir sous la charge ; ce son est le son de la disparition de vos tolérances.
L'alignement précis des poinçons repose en grande partie sur un jeu optimal de la matrice, qui suit généralement la règle des 10 % basée sur l'épaisseur du matériau. Un dégagement approprié garantit une cisaille propre. Si le jeu est trop serré ou si le poinçon est mal aligné, l'outillage tirera, déchirera ou extrudera latéralement le matériau pendant la course. Cette extrusion latérale modifie artificiellement la distance entre les trous, provoquant un étirement imprévisible de la longueur totale du jeu de barres. Changer les matrices pour qu'elles correspondent à l'épaisseur spécifique du matériau en cours d'exécution est une étape que les opérateurs ne peuvent pas sauter.
Les systèmes de positionnement automatisés des axes X/Y offrent un avantage distinct par rapport aux butées arrière manuelles ou semi-automatiques à un seul axe. Les systèmes multi-axes saisissent le matériau une fois et le déplacent avec précision sous le poinçon, tant en longueur qu'en largeur. Les arrêts à axe unique nécessitent que l'opérateur pousse manuellement le matériau contre un bloc physique pour la longueur, et ajuste souvent manuellement un volant pour la largeur, introduisant une erreur humaine à chaque emplacement de trou. Le seul facteur de fatigue signifie que les arrêts manuels perdent en précision à la fin d'un quart de travail de huit heures.
Le cadre décisionnel dépend du volume de production, de la complexité des pièces et de la fréquence des différents modèles de trous. Pour la production en grand volume de barres d'assemblage complexes avec des configurations de trous décalées, un système X/Y entièrement automatisé est obligatoire pour maintenir le débit et la précision. Pour les travaux simples, répétitifs et à faible volume où une seule rangée de trous est requise, une butée numérique robuste à un seul axe peut suffire, à condition que l'opérateur soit très discipliné. Cependant, à mesure que les conceptions deviennent plus complexes, les limites des butées à axe unique deviennent rapidement apparentes.
Les tourelles d'indexation automatiques multi-outils préservent la précision en exécutant diverses configurations de trous sans nécessiter de changements d'outils manuels. Lorsqu'un opérateur arrête une machine pour échanger physiquement un poinçon et une matrice, le matériau se déplace souvent ou le référencement est perdu. Les systèmes à tourelle font pivoter l'outil requis en position en quelques secondes tandis que le matériau reste solidement serré, garantissant ainsi que la séquence de positionnement n'est jamais interrompue. Ce serrage continu est le secret pour maintenir des tolérances serrées sur une barre qui nécessite plusieurs tailles de trous.
Les machines à station unique nécessitent que l'opérateur perce tous les trous d'une taille, desserre la barre, change l'outil, resserre la barre et passe à la taille suivante. Chaque fois que les pinces sont desserrées, le point de référence zéro est menacé. Si l'opérateur ne parvient pas à pousser la barre complètement contre les butées lors du resserrage, le deuxième jeu de trous sera déphasé par rapport au premier jeu, ruinant ainsi la pièce.
Il est essentiel de sécuriser le cuivre ou l'aluminium pendant le cycle de poinçonnage rapide. Le système de serrage doit maintenir la barre avec suffisamment de force pour éviter qu'elle ne soit entraînée dans la matrice pendant la phase de dénudage (lorsque le poinçon se rétracte). Si le matériau se soulève ou se déplace, même légèrement, pendant le décapage, le point de référence pour le trou suivant est définitivement perdu. Les forces de dénudage peuvent être massives, en particulier sur l’aluminium épais et mou qui a tendance à saisir le poinçon.
Des pinces hydrauliques haute pression non marquantes, équipées de coussinets de protection en polyuréthane, sont nécessaires pour empêcher le glissement du matériau, principale cause de dérive d'espacement cumulative. Ces patins agrippent fermement la surface lisse du cuivre sans laisser d'indentations ou de rayures qui pourraient compromettre la surface de contact électrique de la barre de jonction finie. Les pinces en acier nu creuseront le cuivre, créant des points saillants qui empêcheront l'accouplement à plat pendant l'assemblage.
La capacité de la machine à importer des fichiers d'ingénierie standard (fichiers DXF, DWG, 3D STEP) directement dans le contrôleur contourne entièrement la programmation manuelle. Lorsque les opérateurs sont obligés de lire un dessin papier et de saisir des coordonnées sur un clavier, le risque de transposition de chiffres ou de décalages mal calculés monte en flèche. L'importation directe de fichiers garantit que la machine perce exactement ce que l'ingénieur a conçu. Cela accélère également considérablement les temps de configuration, permettant ainsi une production rentable à court terme.
Évaluer le logiciel, c'est aussi rechercher des fonctionnalités d'imbrication et de compensation automatisées. Les contrôleurs avancés incluent un logiciel qui compense automatiquement les facteurs d'étirement du matériau. Étant donné que les métaux mous s'allongent légèrement lorsqu'ils sont poinçonnés, le logiciel ajuste dynamiquement l'espacement des trous suivants pour absorber cet étirement, garantissant ainsi que les dimensions globales finales restent parfaitement dans les limites de tolérance. Sans cette compensation logicielle, une barre comportant vingt trous pourrait finir par être trois millimètres plus longue que prévue.

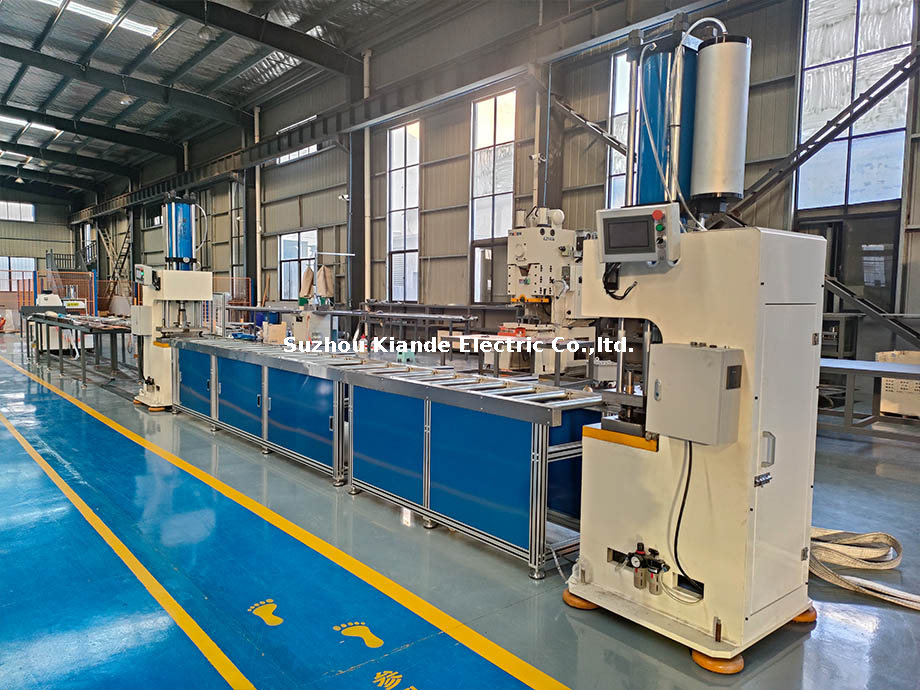

Les centres de poinçonnage CNC dédiés offrent une vitesse maximale et une précision reproductible la plus élevée, avec des tolérances allant souvent jusqu'à ± 0,1 mm. Ces machines sont dotées de changements d'outils automatiques et de systèmes d'alimentation continue robustes, ce qui les rend idéales pour la production continue de barres d'assemblage complexes. Les principaux inconvénients sont les dépenses d'investissement initiales plus élevées, une plus grande empreinte au sol de l'atelier et leur fonctionnalité à usage unique, car ils ne se plient ni ne se coupent. Pour un magasin qui fabrique des milliers de barres identiques par semaine, c'est le seul choix logique.
Une poinçonneuse de jeux de barres 3 en 1 combine la découpe, le pliage et le poinçonnage en une seule unité. Cela le rend très économe en espace pour les constructeurs de panneaux personnalisés et les ateliers de faible à moyen volume. Cependant, ces unités partagent souvent une seule pompe hydraulique entre trois stations, ce qui peut affecter la cohérence de la pression si plusieurs stations sont utilisées simultanément. Ils s'appuient également fréquemment sur un positionnement manuel ou des lectures numériques plus simples, nécessitant des compétences d'opérateur plus élevées pour maintenir une précision stricte d'espacement des trous par rapport aux unités CNC entièrement automatisées.
Un poinçonneur de jeu de barres multifonction nécessite que l'opérateur soit très conscient de l'état de la machine. Si quelqu'un plie une barre lourde d'un côté de la machine pendant qu'un autre opérateur essaie de poinçonner de l'autre côté, la chute soudaine de la pression hydraulique peut provoquer le calage ou le cisaillement du poinçon. Une formation dédiée aux limites de fonctionnement simultané est nécessaire pour éviter que ces chutes de pression n'endommagent les pièces.
Les acheteurs doivent mettre en balance la polyvalence et la précision automatisée absolue en fonction de leurs exigences de tolérance spécifiques, de leur débit et de leurs ressources en main-d'œuvre. Revoir votre mix de production est la première étape.
| Machine multifonction (3 en 1) | dédiée | au centre de poinçonnage CNC |
|---|---|---|
| Tolérance de précision | Jusqu'à ±0,1 mm (compensation automatique) | ±0,2 mm à ±0,5 mm (en fonction de l'opérateur) |
| Volume de production | Quarts de travail continus et à grand volume | Volume faible à moyen, exécutions personnalisées |
| Modifications de l'outillage | Tourelle multi-outils automatique | Changement d'outil manuel requis |
| Empreinte et utilité | Grande empreinte, poinçonnage uniquement | Compact, gère le poinçonnage/pliage/coupe |
| Compétence de travail requise | Faible (piloté CAO/FAO) | Élevé (Positionnement/référencement manuel) |
Même la la plus précise poinçonneuse de jeux de barres produira de mauvaises pièces si la matière première est défectueuse. Les barres de cuivre et d'aluminium présentant des bords irréguliers, des états variables ou des fluctuations d'épaisseur ne s'appuieront pas correctement contre les blocs de référence de la machine. Si la barre est courbée, la distance linéaire mesurée par la machine ne correspondra pas à la distance réelle à plat du matériau. Vous ne pouvez pas percer une ligne droite de trous dans une barre tordue.
L’atténuation nécessite la mise en œuvre d’une assurance qualité (AQ) stricte des matériaux entrants et de procédures de chargement standardisées par les opérateurs. Les opérateurs doivent être formés pour identifier le matériau courbé et le charger de manière cohérente, en s'assurant que le bord de référence affleure toujours les butées du point zéro de la machine avant de lancer la séquence de serrage. Le rejet des matières premières non conformes au quai de réception permet d'économiser des milliers de dollars en pièces finies mises au rebut.
Les poinçons émoussés ou les matrices usées créent des bavures et une distorsion du matériau. Au lieu de cisailler proprement, un outil émoussé entraîne le matériau vers le bas dans le bloc de matrice. Cette action de traînage désaligne physiquement la barre omnibus, étirant le métal et modifiant la distance par rapport au trou précédemment percé. L'inspection des bords des outils doit être une tâche de maintenance quotidienne, et non une tâche effectuée uniquement lorsque les pièces commencent à échouer au contrôle qualité.
Le soudage à froid du cuivre aggrave ce problème. Au fur et à mesure des cycles de poinçonnage, des particules de cuivre microscopiques adhèrent à l'outillage en acier. Cette accumulation provoque des forces de traînée asymétriques lors de l'extraction. Les systèmes de lubrification automatique par microbrouillard sont essentiels. Ils appliquent une fine couche de liquide de coupe sur l'outil avant chaque coup, gardant l'outillage propre, réduisant la chaleur et garantissant que le poinçon se déplace droit sans adhérer à la pièce. Le fonctionnement à sec sur le cuivre est un moyen garanti de détruire simultanément l’outillage et les tolérances.
Les vibrations de l'atelier, les fluctuations de la température ambiante et l'usure mécanique à long terme des vis à billes et des guides linéaires finiront par dégrader la précision de la machine. Une machine parfaitement précise dans une salle d'exposition à température contrôlée peut dériver lorsqu'elle est placée à côté de lourdes presses à estamper dans une installation non climatisée. La dilatation thermique du châssis de la machine lui-même lors d'un travail d'été chaud peut décaler le point zéro de plusieurs dixièmes de millimètre.
L'atténuation consiste à rendre obligatoire l'étalonnage annuel du laser et les contrôles d'alignement géométrique des axes de la machine. Les équipes de maintenance doivent vérifier que les guidages linéaires restent parfaitement parallèles et qu'aucun jeu ne s'est développé dans les vis à billes. L'installation de supports de fondation amortissant les vibrations lors de la configuration initiale isole également la machine des vibrations externes du sol qui pourraient perturber le retour de l'encodeur.
La précision de l'espacement des trous est une protection essentielle contre la résistance de contact électrique, la surchauffe et les goulots d'étranglement lors de l'assemblage. Lors de l'évaluation d'un nouveau système, donnez la priorité à la construction d'un cadre rigide, au positionnement servo en boucle fermée avec des encodeurs linéaires et aux systèmes de serrage robustes plutôt qu'à la vitesse de poinçonnage brute. Une machine rapide qui produit des pièces hors tolérances ne fait qu’accélérer le gaspillage de matériaux.
Pour vous assurer que l'équipement répond à vos besoins opérationnels, exécutez les étapes suivantes :
Vérifiez vos taux de rebut actuels et vos heures de reprise d'assemblage pour quantifier l'impact financier exact de vos imprécisions de poinçonnage existantes.
Définissez votre tolérance maximale acceptable pour l’espacement des trous des éclisses en fonction des normes spécifiques en matière d’appareillage de commutation que votre installation doit respecter.
Demandez une démonstration en direct aux fournisseurs présélectionnés, en leur demandant spécifiquement d'effectuer un test de poinçonnage sur votre propre matière première pour vérifier les tolérances et le flux de travail CAO-machine.
Évaluez les capacités de service local du fournisseur, en vous concentrant sur sa capacité à effectuer un étalonnage laser annuel et à fournir rapidement des outils de remplacement.
R : La plupart des machines de jeux de barres CNC de haute qualité maintiennent une précision d'espacement des trous de ±0,1 mm à ±0,15 mm. Cela dépend fortement de l'épaisseur du matériau, de la longueur totale du jeu de barres à traiter et de la netteté de l'outillage.
R : Bien que très précise, une machine 3 en 1 repose généralement sur des arrêts manuels ou un positionnement numérique plus simple. Cela signifie que la précision finale dépend davantage des compétences de l'opérateur et d'une manipulation minutieuse des matériaux par rapport à un poinçon CNC entièrement automatisé et servomoteur.
R : Les matériaux plus épais nécessitent un tonnage de poinçonnage plus élevé. Si le système de serrage de la machine est inadéquat ou si le jeu de la matrice est incorrect, cette force élevée peut provoquer une déflexion du châssis ou un étirement du matériau, entraînant une dérive d'espacement.
R : Le désalignement est généralement causé par un glissement du matériau dû à une pression de serrage inadéquate, à un outillage émoussé provoquant une traînée du matériau ou à une accumulation de copeaux de cuivre dans le bloc de matrice empêchant le matériau de rester à plat.
R : Lorsque le poinçon perce du cuivre mou ou de l'aluminium, il déplace le matériau latéralement, provoquant un léger allongement de la barre. Un logiciel CNC avancé compense ce facteur d'étirement spécifique au matériau pendant le cycle d'alimentation pour maintenir un espacement centre à centre exact.
R : Pour la production en grand volume, les axes mécaniques et les butées arrière doivent être vérifiés mensuellement. Un étalonnage géométrique et logiciel complet doit être effectué chaque année par un technicien certifié à l'aide d'outils de mesure laser.
R : Oui. Les états plus doux sont plus sujets à l'étirement et à la déformation pendant le coup de poinçon. Si l'outillage n'est pas tranchant et que le jeu de la matrice n'est pas optimisé, cette déformation modifiera la distance centre à centre des trous.
