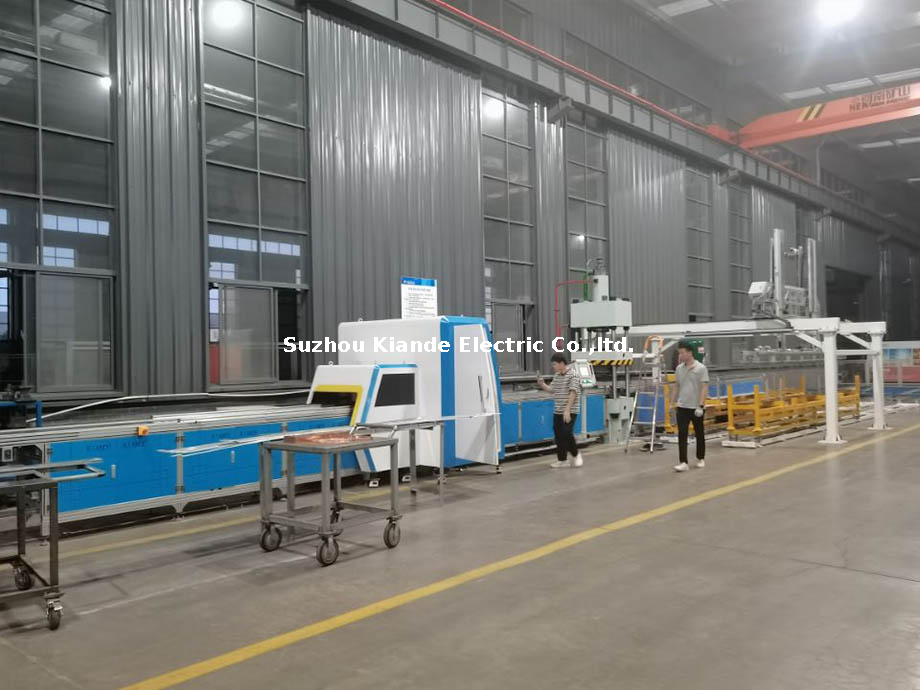

Lors de la fabrication d'appareillages électriques, de panneaux de commande ou de transformateurs haute tension, la sécurité et l'efficacité de votre distribution électrique reposent entièrement sur des composants conducteurs fabriqués avec précision. Dans l’ingénierie électrique moderne, le respect de normes industrielles strictes nécessite des tolérances exactes lors des phases de découpe, de poinçonnage et de pliage. Cependant, l’un des obstacles les plus courants auxquels sont confrontés les responsables des achats et les ingénieurs électriciens est la sélection de l’équipement adapté à leurs besoins opérationnels spécifiques. Le facteur le plus critique qui détermine cette décision technique est la taille du jeu de barres.
L'épaisseur, la largeur, la longueur et la composition des matériaux des conducteurs que vous traitez dictent le tonnage hydraulique nécessaire, les dimensions des lames, les matrices de pliage et le niveau d'automatisation de votre équipement. Le choix d'une unité sous-alimentée entraîne inévitablement une défaillance mécanique, des outils brisés et de mauvaises tolérances de fabrication. À l’inverse, une spécification excessive des équipements entraîne un gaspillage de dépenses en capital et une utilisation inefficace de l’espace au sol de l’usine. Ce guide complet expliquera exactement comment les spécifications dimensionnelles influencent vos choix d'équipement, vous aidant à sélectionner en toute confiance la machine de traitement de jeux de barres parfaite pour rationaliser votre installation de fabrication.
Avant de plonger dans la mécanique dimensionnelle, nous devons reconnaître les macro-tendances qui remodèlent la fabrication électrique. La croissance explosive des infrastructures de recharge des véhicules électriques, des centres de données à grande échelle et des réseaux d’énergies renouvelables oblige les constructeurs de tableaux à gérer des charges de courant massives. Pour s'adapter à un courant admissible plus élevé, les ingénieurs conçoivent des systèmes avec des jeux de barres en cuivre de plus en plus épais et plus larges. Par conséquent, les équipements manuels traditionnels de faible tonnage deviennent rapidement obsolètes. Les installations doivent désormais passer à des systèmes robustes et hautement automatisés, capables de traiter des conducteurs de gros calibre avec une marge d'erreur nulle. Comprendre ce changement est essentiel pour pérenniser votre usine.
L'épaisseur dicte la puissance : le calibre exact de votre matériau conducteur détermine directement le tonnage hydraulique requis pour exécuter des procédures de poinçonnage, de découpe et de pliage propres sans provoquer de distorsion du matériau structurel.
La largeur détermine l'outillage : la largeur maximale de votre jeu de barres établit les paramètres spatiaux physiques nécessaires à vos lames de cisaille, à vos matrices de pliage et aux dégagements de gorge de votre station.
Les propriétés des matériaux sont importantes : Le cuivre et l’aluminium possèdent des résistances à la traction très différentes. Les équipements conçus pour l'aluminium de 15 millimètres peuvent subir un décrochage hydraulique catastrophique lorsqu'ils tentent de traiter du cuivre de 15 millimètres.
Alignement des types de machines : les opérations par lots de petite à moyenne taille prospèrent grâce à des systèmes intégrés, tandis que la production de gros volumes et de gros calibre nécessite un équipement de traitement numérique spécialisé et robuste.
La pérennité est cruciale : les meilleures pratiques d'ingénierie suggèrent de dimensionner vos machines pour la capacité maximale du jeu de barres prévue au cours des trois à cinq prochaines années, plutôt que de limiter les spécifications aux exigences actuelles et immédiates du projet.
Pour sélectionner l’équipement industriel approprié, vous devez d’abord comprendre comment des profils dimensionnels spécifiques interagissent avec la mécanique des machines. Les spécifications des équipements ne sont pas arbitraires ; ils sont conçus sur la base de limites géométriques strictes. Ne pas prendre en compte l’une de ces trois variables entraînera inévitablement des goulots d’étranglement opérationnels ou une usure accélérée des outils.
L’épaisseur sert de référence fondamentale pour déterminer la pression hydraulique que votre équipement doit exercer en toute sécurité. Les applications industrielles standard vont généralement de 3 millimètres à 20 millimètres. Pendant ce temps, la largeur dicte l'espace physique requis dans les stations de traitement, ayant un impact direct sur la longueur de la lame de cisaillement et la largeur de la matrice de pliage. Les largeurs varient généralement de 20 millimètres à 250 millimètres ou plus.
De plus, les longueurs de barres brutes standard s'étendent souvent de 4 à 6 mètres. La manipulation de barres longues et lourdes nécessite un équipement équipé de tables de support adéquates, de mécanismes d'alimentation automatisés et de guides linéaires robustes pour empêcher le matériau de se courber.
| Dimension Métrique | Gamme industrielle typique | Impact de la machine primaire |
|---|---|---|
| Épaisseur | 3mm à 20mm | Détermine le tonnage de pression hydraulique requis et la rigidité du cadre structurel. |
| Largeur | 20 mm à 250 mm+ | Dicte la longueur de la lame de cisaillement, la largeur de la matrice de pliage et la profondeur de la gorge de poinçonnage. |
| Longueur | 4 mètres à 6 mètres | Influence les systèmes de manutention, les tables de support et les mécanismes d'alimentation automatisés. |
Plus le matériau conducteur est épais, plus la résistance mécanique qu’il offre contre vos outils de découpe et de poinçonnage est exponentiellement grande. Comprendre cette résistance est essentiel pour éviter la surcharge des équipements et garantir une qualité de fabrication constante.
Le calcul de la force de poinçonnage requise implique une formule d'ingénierie standard dans laquelle la force est égale au périmètre du trou multiplié par l'épaisseur du matériau et la résistance au cisaillement du matériau. Étant donné que l’épaisseur agit comme un multiplicateur dans cette équation, le tonnage requis évolue de manière agressive. Par exemple, percer proprement un trou standard de 14 millimètres dans du cuivre de 15 millimètres nécessite beaucoup plus de force hydraulique que percer exactement le même trou dans du cuivre de 10 millimètres. Si le vérin hydraulique de la machine manque de puissance, le poinçon calera à mi-course. Cela coince l'outil à l'intérieur de la matrice et ruine instantanément une pièce coûteuse.
L'épaisseur influence également fortement le rayon de courbure minimum. Les barres de cuivre épaisses nécessitent une force hydraulique immense et constante pour se plier avec précision. Si une machine ne dispose pas de la puissance soutenue nécessaire, les opérateurs seront confrontés à des angles de courbure incohérents. Une force inadéquate appliquée à des matériaux épais peut également provoquer des microfissures le long du rayon extérieur du coude. Ce défaut spécifique compromet gravement la conductivité électrique et la sécurité de l'appareillage.
De plus, l’impact de l’épaisseur du matériau sur la station de cisaillage est profond. Des barres plus épaisses nécessitent des mécanismes de cisaillement robustes à double colonne pour garantir que la lame descend parfaitement parallèlement au matériau. Les cisailles standard à colonne unique appliquées sur du cuivre épais provoquent souvent un affaissement, des bavures ou une déformation des bords. Cela oblige les techniciens à perdre du temps sur des processus de meulage secondaires pour lisser les points de connexion.
Bien que l'épaisseur détermine la force brute requise, la largeur est tout aussi essentielle lors de l'évaluation de l'outillage physique et de la conception de la station de votre équipement potentiel. La largeur établit les paramètres spatiaux de l’ensemble du système mécanique.
La lame de coupe doit toujours dépasser la largeur maximale de votre jeu de barres. Imaginez un technicien essayant de cisailler une barre de cuivre de 200 millimètres de large avec une lame de 150 millimètres. Ils sont obligés de faire glisser le matériau lourd, de l'aligner à l'œil nu et de frapper à nouveau. Cette double coupe superposée crée inévitablement un bord irrégulier et étagé. Un tel bord est un candidat idéal pour un arc électrique dangereux et une accumulation de chaleur dans un panneau sous tension. Votre lame doit dégager toute la largeur du matériau d’un seul coup propre.
Les jeux de barres larges nécessitent naturellement des matrices de pliage plus larges en conséquence. La machine doit également posséder une profondeur de gorge suffisante et un espace libre à l'intérieur du poste de pliage. Lors de la fabrication de géométries complexes telles que des coudes en U ou en Z profonds, un jeu de barres large nécessite un espace de rotation important. Sans un dégagement adéquat, la barre conductrice entrera physiquement en collision avec le châssis de la machine à mi-courbure.
La profondeur de gorge fait référence à la distance entre le centre de l'outil de poinçonnage et le cadre arrière de la machine. Si vous devez percer un trou exactement au centre d'un jeu de barres de 250 millimètres de large, la machine doit avoir une profondeur de gorge minimale de 125 millimètres. Une profondeur de gorge insuffisante élimine complètement la possibilité de centrer des matériaux larges, limitant ainsi considérablement vos capacités de fabrication quotidiennes.
Les spécifications de taille indiquées sur les fiches techniques des équipements sont intrinsèquement liées à la métallurgie spécifique traitée. Une erreur fréquente en matière d’approvisionnement consiste à supposer que les capacités dimensionnelles s’appliquent universellement à tous les métaux conducteurs.
Le cuivre est nettement plus dense et plus dur que l’aluminium. Le cuivre de qualité électrique standard possède une résistance à la traction allant de 210 à 250 mégapascals, tandis que l'aluminium se situe généralement entre 90 et 130 mégapascals. Par conséquent, une machine conçue pour traiter une taille maximale de 160 sur 15 millimètres d'aluminium calera probablement, voire se brisera, si elle est chargée de traiter 160 sur 15 millimètres de cuivre. Vérifiez toujours la capacité maximale spécifiquement pour le cuivre, car elle représente la charge mécanique la plus élevée.
Lorsque le métal est plié, il tente naturellement de retrouver sa forme plate d’origine. La combinaison de tailles plus grandes et de matériaux plus durs exacerbe cet effet de retour élastique. Le pliage d'une barre de cuivre de 160 x 15 millimètres nécessite un cintrage excessif précis pour obtenir un véritable angle de 90 degrés. Des commandes numériques avancées sont souvent nécessaires pour compenser mathématiquement le retour élastique important inhérent aux grandes dimensions du cuivre.
Différents profils dimensionnels et volumes de production nécessitent des architectures de machines distinctes. La sélection de la configuration correcte garantit l’efficacité opérationnelle et prolonge le cycle de vie de vos biens d’équipement. Voici un cadre pratique pour adapter vos tailles à la bonne technologie.
Pour les tableautiers et les fabricants d'appareillages de commutation traitant des petites et moyennes tailles jusqu'à 120 x 10 millimètres ou 160 x 15 millimètres, une solution intégrée est très efficace. Une machine de jeu de barres 3 en 1 combine des stations de découpe, de poinçonnage et de pliage dans un seul et même encombrement compact. Cette configuration est idéale pour les lots variés de faible à moyen volume où l'espace d'usine est limité, mais où la précision reste absolument nécessaire.
À mesure que la taille des jeux de barres augmente et que les exigences de production augmentent, les systèmes manuels de base deviennent inadéquats. Pour les tailles moyennes à grandes nécessitant une haute précision, une répétabilité rapide et un traitement complexe, une machine de traitement de jeux de barres multifonction équipée de commandes avancées constitue la norme industrielle objective. Ces systèmes comportent souvent des pompes hydrauliques indépendantes. Cet élément de conception crucial permet à plusieurs opérateurs de travailler simultanément sur les postes de poinçonnage, de cisaillage et de pliage sans subir de chute de pression hydraulique.
Pour des tailles extrêmes telles que 200 millimètres sur 20 millimètres ou 250 millimètres sur 20 millimètres de cuivre, les machines intégrées peuvent ne pas avoir la masse structurelle nécessaire pour manipuler la charge en toute sécurité. Dans ces scénarios de grande capacité, les machines lourdes dédiées à station unique sont plus sûres, plus robustes et nettement plus efficaces sur le long terme.
Étant donné que les gros matériaux conducteurs représentent un investissement en capital important, une seule erreur de fabrication sur une longueur de 6 mètres de cuivre de 200 x 15 millimètres peut coûter des centaines de dollars en ferraille irrécupérable. Le recours à la mesure manuelle devient rapidement un passif financier.
La manipulation de barres volumineuses et lourdes est physiquement éprouvante, ce qui rend les mesures manuelles sur ruban très sujettes aux erreurs de l'opérateur. Une poinçonneuse de jeux de barres numérique moderne utilise des guides linéaires entraînés par servomoteur, un positionnement laser et des écrans tactiles pour éliminer complètement l'estimation humaine. L'opérateur saisit simplement les coordonnées et la machine positionne automatiquement la barre lourde avec une précision inférieure au millimètre.
Réaliser des pliages précis sur des matériaux épais est notoirement difficile. Les machines numériques utilisent des algorithmes sophistiqués qui prennent en compte l'épaisseur et la largeur exactes du jeu de barres. Le système calcule automatiquement la longueur de course hydraulique précise requise pour exécuter un pliage parfait à 90 degrés, en tenant automatiquement compte du coefficient de retour élastique spécifique au matériau. En cartographiant numériquement les coupes avant que la machine n'engage le matériau, les installations peuvent optimiser leurs dispositions et minimiser considérablement les déchets liés au cuivre coûteux de gros calibre.
Les erreurs d’approvisionnement dans le secteur des machines lourdes entraînent des conséquences financières à long terme. Il est essentiel d’éviter ces pièges courants en matière de dimensionnement pour maintenir un retour sur investissement élevé et éviter les goulots d’étranglement du flux de travail.
L’erreur la plus fréquente consiste à acheter une machine qui atteint au maximum votre taille standard actuelle. Si votre installation obtient l'année prochaine un contrat pour travaux lourds nécessitant des jeux de barres de 160 x 15 millimètres, votre toute nouvelle machine devient instantanément obsolète. Les meilleures pratiques d'ingénierie imposent de dimensionner votre équipement en fonction de sa croissance future, en prenant généralement en compte une capacité tampon de 20 à 30 %.
À l’inverse, supposer qu’une machine massive et de fort tonnage puisse facilement gérer de minuscules jeux de barres est une erreur. Les petites barres omnibus peuvent être écrasées, déformées ou mal pliées si elles sont traitées dans des matrices surdimensionnées en V large conçues pour des barres de 200 millimètres. Si votre production couvre des variations de taille extrêmes, vous devez vérifier que la machine accepte des micro-outils interchangeables.
Les spécifications de la machine indiquent les capacités maximales absolues. Cependant, faire fonctionner un système mécanique à 100 % de sa capacité maximale en permanence réduira considérablement sa durée de vie opérationnelle en raison de la contrainte maximale continue sur les joints hydrauliques et le cadre en acier. Les ingénieurs recommandent fortement la règle des 80 pour cent. Sélectionnez une machine dont la taille de production quotidienne et continue représente environ 80 % de la capacité nominale maximale de l'équipement.
Équilibrer les dépenses en capital avec les exigences techniques nécessite une approche calculée du retour sur investissement. Les dimensions physiques des jeux de barres que vous traitez influencent directement les paramètres financiers de votre achat d'équipement.
Le coût en capital de l’équipement de transformation évolue proportionnellement à sa taille et à sa capacité. Une machine conçue pour traiter du cuivre de 200 x 20 millimètres nécessite des vérins hydrauliques massifs, un châssis en acier renforcé et des servomoteurs à couple élevé, ce qui la rend nettement plus chère qu'une unité standard de 120 x 10 millimètres. Des spécifications excessives sans une analyse de rentabilisation claire immobilisent des capitaux inutiles.
Le traitement manuel de grosses et lourdes barres de cuivre nécessite plusieurs techniciens simplement pour soulever, équilibrer et positionner le matériau. Investir dans des machines de traitement automatisées haut de gamme équipées de tables d’alimentation en matériaux motorisées réduit le travail manuel intensif requis. Cela réduit les coûts horaires de main-d’œuvre et atténue considérablement le risque de blessures liées au levage sur le lieu de travail. En fin de compte, en éliminant les erreurs de mesure manuelle sur les grosses chutes de cuivre, une installation traitant de grands volumes de cuivre épais peut souvent récupérer le coût élevé d'une machine numérique au cours des 12 à 18 premiers mois uniquement grâce à la réduction des rebuts.
La sélection du bon équipement n’est pas une entreprise générique ; cela nécessite une planification minutieuse et une compréhension approfondie de votre matériel. L'épaisseur, la largeur, la longueur et la métallurgie de vos jeux de barres sont les éléments fondamentaux qui doivent guider votre décision finale d'approvisionnement. Adaptez votre machine à vos besoins spécifiques en matériaux pour garantir des opérations fluides, des surfaces de contact électriques supérieures et beaucoup moins de gaspillage de cuivre. Que vos lignes de production nécessitent une unité polyvalente et compacte pour les panneaux de commande standard, ou un système numérique robuste et très précis pour des projets d'appareillage de commutation de grande envergure, il est essentiel d'anticiper votre croissance future avant de faire un achat. Pour trouver la solution exacte aux exigences dimensionnelles de votre installation, explorez notre gamme complète de solutions de traitement de jeux de barres conçues pour maximiser l'efficacité de votre production.
Bien que les spécifications varient strictement selon le fabricant, une unité 3 en 1 standard de haute qualité peut généralement traiter des barres omnibus en cuivre ou en aluminium jusqu'à 12 à 15 millimètres d'épaisseur. Pour le traitement continu et de gros volumes d'épaisseurs approchant 16 à 20 millimètres, des stations hydrauliques spécialisées robustes ou autonomes sont généralement recommandées pour éviter une usure prématurée des joints hydrauliques et des outils.
Oui, mais cela nécessite une attention particulière aux changements d’outillage. Une unité multifonction peut gérer une grande variété de tailles, à condition que les opérateurs remplacent les matrices de pliage et les moules de poinçonnage pour les adapter à la largeur et à l'épaisseur spécifiques du jeu de barres actuel. L'utilisation de grandes matrices en V pour des matériaux minces entraînera des rayons de courbure inappropriés et des dommages esthétiques à la surface du cuivre, tandis que l'utilisation de petites matrices pour des matériaux épais peut briser l'outillage.
Les jeux de barres plus lourds sont physiquement difficiles à manœuvrer manuellement sur un établi. Une unité numérique utilise des commandes numériques informatiques, des jauges automatisées à servomoteur et des systèmes de positionnement linéaire précis pour garantir un placement précis des trous. Cette configuration ne nécessite pas que l'opérateur lutte, aligne et mesure manuellement de lourdes barres de cuivre, ce qui réduit considérablement les déchets de matériaux et améliore considérablement l'ergonomie et la sécurité du lieu de travail.
Oui, la longueur est un facteur logistique critique. Alors que l'épaisseur et la largeur déterminent la puissance hydraulique et l'outillage interne requis par la machine, la longueur dicte les exigences externes en matière de manutention des matériaux. Si votre installation traite fréquemment des jeux de barres complets de 6 mètres, vous aurez besoin d'un équipement équipé de tables de support étendues, de systèmes d'alimentation automatisés ou de guides linéaires spécialisés pour supporter le poids du matériau et éviter la courbure pendant les cycles de poinçonnage et de cisaillement.
Si votre production implique des changements de taille fréquents mais un faible volume global, une machine manuelle ou semi-automatique offre de la flexibilité et des coûts initiaux inférieurs. Cependant, si vous traitez de grandes quantités de cuivre épais et large où la précision est essentielle, une machine automatisée est essentielle. Le système automatisé élimine les erreurs de mesure manuelles, gère les matériaux lourds sans effort et garantit une répétabilité parfaite, qui compense rapidement l'investissement initial plus élevé grâce à une réduction des coûts de rebut et de main d'œuvre.
Le traitement des matériaux aux limites supérieures de la capacité de votre machine exerce une pression immense sur le système. Vous devez surveiller strictement les niveaux et les températures du liquide hydraulique, car les charges lourdes génèrent une chaleur excessive. De plus, les matrices de poinçonnage et les lames de cisaillement en acier à haute teneur en carbone se dégraderont plus rapidement sous une contrainte maximale. Mettez en œuvre un programme d'inspection rigoureux pour vérifier les microfractures dans l'outillage et remplacez les joints hydrauliques plus fréquemment pour éviter les chutes de pression lors de la fabrication lourde.
