Les jeux de barres en cuivre alimentent-ils vos systèmes électriques modernes ? Que vous fabriquiez des appareillages de commutation, des transformateurs ou des panneaux de distribution électrique de grande capacité, travailler avec ce métal hautement conducteur représente un investissement financier important. Lorsque les paramètres d’atelier ne sont pas correctement calibrés pour le matériau disponible, le résultat est prévisible. Vous obtenez des déchets coûteux, des bavures dangereuses et une conductivité électrique gravement compromise. Par conséquent, un étalonnage précis basé sur l’épaisseur exacte du métal est absolument essentiel pour toute installation de fabrication.
Au cours de mes années de travail dans les ateliers et dans l'ingénierie des joints électriques, j'ai vu exactement comment l'épaisseur du cuivre affecte le rayon de courbure, le jeu de poinçonnage, la pression de coupe et les paramètres généraux de l'équipement. En maîtrisant ces paramètres sur votre machine à jeux de barres , vous garantissez une fabrication irréprochable. Cette maîtrise prolonge la durée de vie des outils et maintient les normes de sécurité les plus élevées dans vos connexions électriques.
L'épaisseur détermine le tonnage : les matériaux en cuivre plus épais nécessitent une force hydraulique exponentiellement plus importante pour les opérations de pliage et de poinçonnage. Ne pas régler cela entraîne un traitement incomplet et des pompes bloquées.
Le jeu de la matrice est crucial : l'écart physique entre le poinçon et la matrice doit augmenter proportionnellement à l'épaisseur du métal. Cela évite la casse des outils et les bavures tranchantes comme des rasoirs.
Le retour élastique varie : les barres omnibus plus épaisses subissent différents niveaux de retour élastique lors de la flexion. Cela nécessite des ajustements spécifiques de flexion excessive dans les paramètres numériques.
La coupe nécessite des ajustements de l'écartement : une station de cisaillement nécessite un calibrage précis de l'écartement des lames en fonction de l'épaisseur du matériau pour garantir une coupe nette et sans distorsion.
L'automatisation moderne est obligatoire : investir dans un système de contrôle numérique automatise les calculs d'épaisseur complexes. Cela réduit considérablement les erreurs humaines et le gaspillage de matériaux lors d’une production en grand volume.
Le cuivre de qualité électrique constitue la norme industrielle pour la distribution d’énergie en raison de sa conductivité électrique et de ses propriétés thermiques exceptionnelles. Cependant, du point de vue de l’ingénierie mécanique, le cuivre possède des caractéristiques uniques qui nécessitent une manipulation prudente. Bien que très ductile, il présente également une résistance à la traction significative et est très sujet à l'écrouissage. Cela signifie qu'à mesure qu'elle se déforme lors du traitement des éclisses en cuivre , sa structure de grain interne change. Le métal devient plus dur et plus cassant au point précis de la manipulation. Par conséquent, les dimensions physiques du cuivre modifient sa réaction à la force mécanique.
De plus, nous devons regarder vers où se dirige l’industrie. L’évolution rapide à l’échelle mondiale vers des infrastructures d’énergies renouvelables, des centres de données de grande capacité et des réseaux de recharge pour véhicules électriques a fondamentalement modifié les exigences matérielles. Ces applications à forte charge nécessitent un ampérage massif. Cela oblige les ingénieurs à spécifier des barres omnibus en cuivre plus épaisses et plus lourdes, atteignant souvent 12 mm à 16 mm. En conséquence, les installations de fabrication s’éloignent rapidement des configurations manuelles. Aujourd'hui, chaque réglage de la pression hydraulique, sélection d'outillage et paramètre numérique doit être rigoureusement calibré avec l'épaisseur exacte du matériau comme variable fondamentale.
Lorsqu'un conducteur lourd est plié, le matériau situé à l'extérieur de la courbe s'étire sous tension. En même temps, le matériau intérieur se comprime. La frontière entre ces deux forces opposées est connue sous le nom d’axe neutre. À mesure que l’épaisseur du matériau augmente, la distance entre l’axe neutre et le bord extérieur augmente. Cela amplifie considérablement la force d’étirement.
Pour éviter que le métal ne se brise à l’extérieur ou ne se froisse à l’intérieur, les opérateurs doivent respecter le rayon de courbure minimum. Une règle d'ingénierie standard stipule que le rayon de courbure intérieur doit être au moins égal à l'épaisseur du matériau pour le cuivre mou. Une flexion trop prononcée d'un jeu de barres épais à l'aide d'une filière en V étroite provoque des concentrations de contraintes localisées. Ces micro-fractures dégradent gravement à la fois la conductivité électrique et l'intégrité mécanique.
De plus, le retour élastique est la tendance naturelle du métal à tenter de revenir à sa forme plate d'origine après la suppression d'une force de flexion. L'épaisseur a un impact important sur cet angle de retour élastique. Généralement, les matériaux plus minces présentent un degré de retour élastique plus élevé par rapport à leur épaisseur car un pourcentage plus important de métal reste dans la zone élastique. En revanche, les barres omnibus plus épaisses nécessitent une force considérable pour se plier. Cela pousse davantage de matériau dans la zone plastique. Cependant, la force absolue requise pour vaincre le retour élastique dans le cuivre épais est immense. Les opérateurs doivent ajuster les paramètres d’angle de courbure sur l’interface pour plier intentionnellement le cuivre. Par exemple, vous pouvez orienter la matrice à 88 degrés pour obtenir un angle final parfait et détendu de 90 degrés.
Imaginez un opérateur aux prises avec une lourde barre omnibus de 15 mm d’épaisseur. Si le tonnage de l’équipement est trop faible pour cette épaisseur, la pompe hydraulique calera. Il gémira sous la pression et ne parviendra pas à terminer le virage. À l’inverse, un réglage trop élevé du tonnage hydraulique sur du cuivre fin entraînera le matériau de manière trop agressive dans la matrice. Cela laisse de vilaines marques de frappe et provoque une déformation transversale. Les exigences en matière de force de flexion augmentent de façon exponentielle à mesure que l’épaisseur du cuivre augmente. Doubler l’épaisseur du jeu de barres quadruple efficacement la force de flexion requise.
Dans toute poinçonneuse de barres omnibus en cuivre , le jeu des matrices est sans doute le paramètre le plus critique. Le jeu de matrice est l'espace physique mesuré entre le diamètre extérieur de l'outil de poinçonnage descendant et le diamètre intérieur de la matrice inférieure. La règle générale pour le cuivre électrique est que le jeu total de la matrice doit être d'environ 5 à 8 pour cent de l'épaisseur du matériau. Naturellement, à mesure que l'épaisseur augmente, ce jeu doit augmenter proportionnellement.
Si le jeu est défini pour du cuivre de 5 mm mais utilisé sur un lot de 10 mm, le poinçon nécessitera une force excessive pour pénétrer. Cela provoque une usure importante des outils et une surchauffe dangereuse. Cela peut même entraîner un cassage ou un blocage du poinçon à l'intérieur de la matrice lors de la rétraction. D’un autre côté, si l’espace est trop grand pour l’épaisseur du matériau, le cuivre sera entraîné vers le bas au lieu d’être cisaillé proprement. Cela entraîne des bavures importantes, des bords déchirés et une déformation convexe inacceptable autour du trou.
Les opérateurs doivent également s’assurer que leur équipement a une capacité de tonnage adéquate pour percer des épaisseurs spécifiques. La formule standard pour calculer la force de poinçonnage est le périmètre du trou multiplié par l'épaisseur du matériau, multiplié par la résistance au cisaillement du cuivre. L’épaisseur du matériau étant un multiplicateur direct dans cette équation, le traitement de matériaux plus épais nécessite une capacité hydraulique nettement plus élevée. Des réglages inappropriés sur des matériaux épais provoquent souvent des ventouses. Il s'agit d'une distorsion physique dans laquelle la surface plane du cuivre autour du trou perforé s'incline vers l'extérieur. En électrotechnique, une surface de contact parfaitement plane est obligatoire pour les connexions boulonnées afin d'éviter les arcs électriques et l'accumulation de chaleur dangereuse.
Couper du cuivre ne consiste pas simplement à couper du métal comme des ciseaux à travers du papier. Il s'agit d'un processus de déformation plastique contrôlée suivi d'une fracture calculée. Une station de cisaillement utilise une lame supérieure qui descend au-delà d'une lame inférieure fixe. La distance horizontale entre ces deux lames doit être soigneusement ajustée en fonction de l'épaisseur du jeu de barres. Pour un cisaillement optimal, cet écart doit généralement être réglé entre 3 et 5 pour cent de l’épaisseur du matériau.
Plus précisément, le cuivre fin nécessite un espacement des lames très serré. Si l’espace est trop large, le matériau fin se pliera ou se pliera entre les lames plutôt que de se cisailler proprement. Le cuivre épais nécessite un écart de lame plus large. Si l’espace est trop étroit sur un conducteur lourd, les lignes de fracture par cisaillement secondaire ne s’aligneront pas correctement. Cela entraîne un bord irrégulier, une force de coupe excessive et un émoussement rapide des lames durcies.
Lors de la coupe de conducteurs lourds avec des réglages d'écartement incorrects, les opérateurs sont fréquemment confrontés à un renversement. Ce défaut mécanique se produit lorsque le bord supérieur de la coupe est tiré vers le bas et fortement déformé avant le début du cisaillement proprement dit. Un renversement important réduit la zone transversale plate du jeu de barres au niveau du joint, ce qui a un impact négatif sur la connexion électrique. En calibrant l’écartement des lames du poste de découpe et la force de serrage en fonction de l’épaisseur spécifique du lot, les opérateurs garantissent une coupe nette et perpendiculaire.
Pour aider les ingénieurs et les opérateurs à normaliser leurs processus d'atelier, vous trouverez ci-dessous un guide de référence rapide démontrant comment les paramètres évoluent en fonction de l'épaisseur du cuivre.
| Épaisseur de cuivre | Rayon de courbure minimum recommandé | Jeu optimal de la matrice | Écart de lame suggéré |
|---|---|---|---|
| 3mm - 5mm | R5 | 0,15 mm - 0,40 mm | 0,10 mm - 0,20 mm |
| 6mm - 10mm | R10 | 0,30 mm - 0,80 mm | 0,25 mm - 0,50 mm |
| 12mm - 16mm | R16 | 0,60 mm - 1,28 mm | 0,50 mm - 0,80 mm |

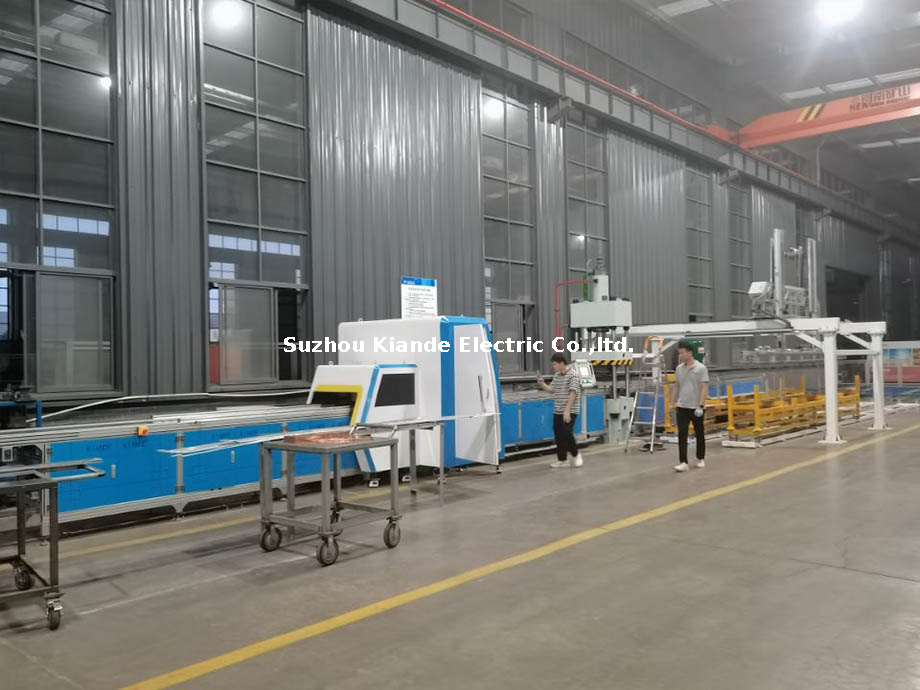

Pour obtenir des résultats cohérents, les opérateurs doivent suivre un protocole d'étalonnage strict lors de la transition entre différentes épaisseurs de cuivre. Les variations d'épaisseur du fournisseur de matériaux peuvent facilement modifier le résultat de la fabrication.
La première étape consiste à mesurer l’épaisseur réelle du lot de cuivre à l’aide d’un pied à coulisse numérique. Les tolérances du moulin peuvent varier de quelques fractions de millimètre. Une fois mesurés, l'opérateur saisit l'épaisseur, la largeur et les angles cibles exacts dans l'interface numérique. Les systèmes avancés utilisent ces entrées pour calculer automatiquement la profondeur de course requise, la position de la butée arrière et la compensation estimée du retour élastique.
La saisie des données ne peut à elle seule compenser un matériel physique incorrect. L'épaisseur du jeu de barres dicte la taille de l'outillage utilisé dans toutes les stations. Pour le pliage, vous devez sélectionner une matrice en V dont la largeur d'ouverture est adaptée à l'épaisseur. Pour le poinçonnage, vérifiez que l'ensemble de poinçons et de matrices installé correspond à la fois au diamètre de trou requis et au pourcentage de jeu de matrice spécifique dicté par la masse du cuivre.
Quelle que soit l’avancée de l’équipement, les tests empiriques restent une étape cruciale. Ne traitez jamais une pièce de production finale sans test. Utilisez un morceau de cuivre provenant exactement du même lot pour effectuer un test de pliage, de poinçonnage et de coupe. Inspectez l’éprouvette pour déceler des bavures, des fissures ou des inexactitudes dimensionnelles. Ajustez les paramètres de course numériques en fonction de ces résultats réels avant d'exécuter le volume de production complet.
Historiquement, l'ajustement des paramètres de la machine pour différentes épaisseurs nécessitait des fins de course manuels, des jauges de mesure physiques et des opérateurs très expérimentés. Même si les machines manuelles restent viables pour la production de petits volumes avec des matériaux minces et homogènes, elles sont très sensibles aux erreurs humaines lorsque les dimensions des matériaux augmentent. La mise à niveau vers un système de commande numérique par ordinateur représente un progrès considérable en matière d'assurance qualité.
Pour les installations gérant un large éventail de tâches de fabrication, une machine de traitement de barres omnibus en cuivre tout-en-un constitue la solution la plus efficace. Lors de l'évaluation de l'achat de ces machines, vous devez examiner les spécifications techniques par rapport aux jeux de barres requis les plus épais. Par exemple, un centre de traitement numérique haut de gamme est généralement équipé d'un cylindre de poinçonnage de 500 kN et de commandes PLC Siemens. Cette configuration gère sans effort les barres omnibus en cuivre jusqu'à 16 mm d'épaisseur et 250 mm de largeur. Il garantit une profondeur de trait précise à une fraction de millimètre près. Si votre installation prévoit de traiter des conducteurs robustes de 20 mm, vous devrez sélectionner des modèles dotés de cadres renforcés à deux colonnes et d'unités hydrauliques améliorées pour éviter toute déformation structurelle pendant le fonctionnement.
L'épaisseur du cuivre est la mesure fondamentale qui contrôle chaque paramètre de votre équipement de fabrication. Qu'il s'agisse de modifier l'écartement des lames pendant le cisaillement, de dicter le jeu de la matrice lors du poinçonnage ou la profondeur de course lors du pliage, comprendre comment l'épaisseur interagit avec la force hydraulique n'est pas négociable. La maîtrise de ces paramètres garantit des connexions électriques à haute conductivité, prolonge considérablement la durée de vie de votre outillage et réduit considérablement les déchets de matériaux coûteux.
Si votre installation est aux prises avec des incohérences, des bavures dangereuses ou des retards de configuration manuelle, il est temps de mettre à niveau vos capacités. Investir dans un centre de traitement numérique automatise ces calculs d’épaisseur complexes. Il améliore votre efficacité de production quotidienne et la qualité du produit final. Évaluez vos besoins actuels et futurs en matière d'épaisseur et visitez busbarequipment.com pour trouver l'équipement automatisé idéal adapté aux demandes spécifiques de votre atelier.
Les capacités des machines varient considérablement selon le modèle et le fabricant. Les machines industrielles standard traitent généralement des barres omnibus en cuivre d'une épaisseur allant jusqu'à 12 mm à 16 mm. Des modèles industriels spécialisés pour usage intensif sont disponibles et peuvent gérer des épaisseurs de 20 mm ou plus. Ces machines plus lourdes nécessitent des unités de puissance hydrauliques beaucoup plus grandes et des cadres structurels fortement renforcés pour éviter toute déformation pendant le fonctionnement.
Pour le cuivre de qualité électrique, les directives générales d'ingénierie consistent à fixer le jeu total de la matrice à environ 5 à 8 % de l'épaisseur du matériau. Si vous poinçonnez une barre omnibus de 10 mm d'épaisseur, le jeu total entre le poinçon et la matrice doit être compris entre 0,5 mm et 0,8 mm. Cet écart précis garantit un cisaillement propre et empêche l'outil de se coincer lors de la rétraction.
Les fissures sur le rayon extérieur sont presque toujours causées par l'utilisation d'un rayon de courbure trop serré pour l'épaisseur de matériau donnée. Lorsque le cuivre lourd est forcé selon un angle aigu, les fibres externes s’étirent au-delà de leurs limites physiques de traction et se cassent. Pour résoudre ce problème, les opérateurs doivent utiliser un rayon de poinçon plus grand et une matrice en V plus large pour répartir la contrainte de flexion sur une plus grande surface.
Bien que les exigences dépendent de l'intensité de charge spécifique, la plupart des applications commerciales d'appareillages basse tension utilisent une épaisseur de cuivre minimale de 3 mm à 5 mm pour la mise à la terre ou les phases à faible courant. Cependant, les bus de distribution principaux commencent généralement à 6 mm et évoluent jusqu'à 12 mm ou plus pour gérer en toute sécurité les charges thermiques et éviter les chutes de tension.
Oui, l’humeur joue un rôle majeur. Le cuivre étiré a une limite d'élasticité beaucoup plus élevée que le cuivre mou recuit. Par conséquent, plier une barre omnibus étirée de 10 mm nécessitera un tonnage hydraulique nettement plus important et présentera un retour élastique bien plus important qu'une barre omnibus en cuivre souple de 10 mm. Les opérateurs doivent ajuster leur profondeur de course numérique en conséquence lors du changement de trempe du matériau.
