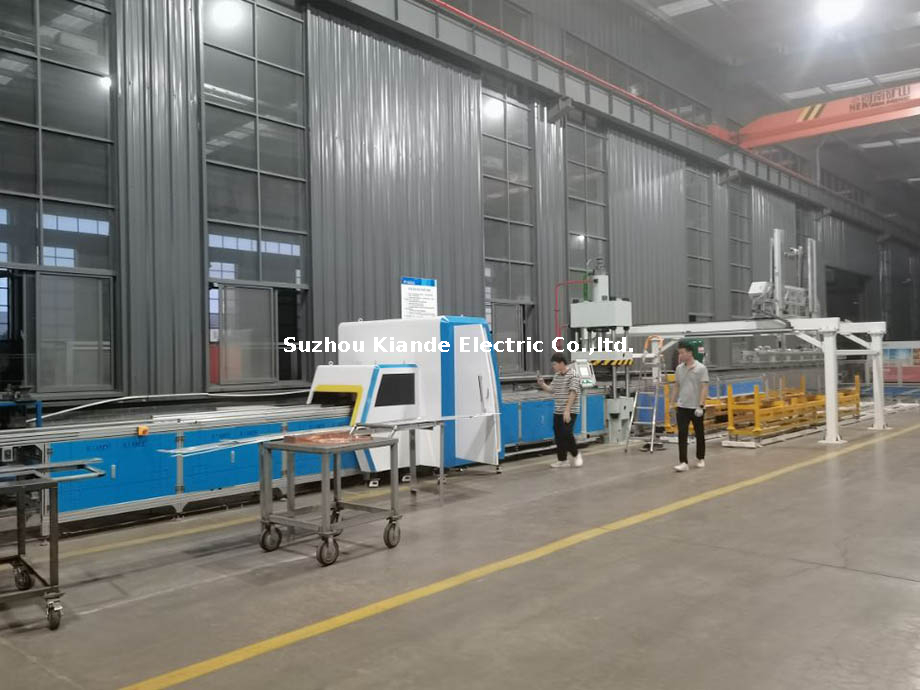

L'évolution vers l'aluminium dans les systèmes de distribution d'énergie entraîne des obstacles spécifiques à la fabrication dans les ateliers. Une élasticité élevée fait rebondir l'aluminium de manière agressive après le pliage. Si vous ne parvenez pas à compenser ce mouvement avec précision, vous produisez des composants hors tolérance. Cela entraîne des taux de rebut élevés, des retards d’assemblage et des dégagements électriques compromis à l’intérieur des armoires de commutation. Les méthodes manuelles d’essais et d’erreurs ne sont pas évolutives. Ils détruisent les marges dans les environnements de production à gros volumes où la précision conditionne le succès des projets. Réaliser des pliages reproductibles nécessite une compréhension approfondie du comportement métallurgique du métal. Vous devez tirer parti d’une technologie moderne équipée de mécanismes de compensation avancés basés sur les courses et pilotés par des algorithmes. Ce guide explique comment une machine à barres omnibus gère ces variables complexes pour fournir des profils géométriques exacts et cohérents.
Variation des matériaux : l"aluminium a un rapport ductilité/résistance inférieur à celui du cuivre, ce qui nécessite une courbure plus agressive. Vous vous penchez souvent à 95° pour obtenir un angle de repos de 90°.
Compensation algorithmique : les systèmes CNC modernes utilisent des bases de données de matériaux intégrées et des calculs par éléments finis pour ajuster automatiquement la profondeur de course en fonction du retour élastique.
Géométrie de l"outillage : une sélection appropriée de la matrice et des calculs d"angle R empêchent la fissuration du rayon extérieur. L"aluminium a besoin d"un multiplicateur de facteur K d"environ 1,2x par rapport aux formules de base.
Intégration des processus : la précision du pliage dépend fortement de la précision en amont. L'intégration des opérations avec une de haute qualité machine de découpe de barres omnibus en aluminium garantit des longueurs constantes et une répartition prévisible des contraintes.
La récupération élastique se produit au moment où vous supprimez la force de flexion du métal. Pendant la course vers le bas, le rayon intérieur se comprime tandis que le rayon extérieur s"étire sous une tension extrême. Les contraintes résiduelles amènent le matériau à tenter de revenir à son état plat d"origine. Cette réaction physique se produit dès que la matrice de pliage se rétracte. La gravité de cette récupération dépend de l"alliage spécifique, de son état et de la direction du grain de l"extrusion. Lorsque le vérin hydraulique relâche la pression, le noyau inflexible du métal force les fibres extérieures étirées à se contracter. Cette réaction mécanique modifie l"angle de repos final du jeu de barres.
Comprendre la séquence exacte des événements au cours d"un cycle de pliage standard aide les opérateurs à anticiper le comportement des matériaux. Le processus suit une stricte progression mécanique :
Le poinçon entre en contact avec le matériau et applique une force vers le bas contre la matrice en V.
Le métal se déforme plastiquement, se conformant à l"angle spécifique de l"outillage.
Les contraintes internes s"accumulent rapidement le long de l"axe neutre du jeu de barres.
Le poinçon se rétracte, relâchant entièrement la pression mécanique appliquée.
Le matériau subit une récupération élastique, reprenant sa forme plate d"origine.
Le composant s"installe dans son angle de repos final, déterminé par son module d"élasticité.
Les propriétés mécaniques diffèrent énormément entre ces deux conducteurs communs. Le module d"élasticité spécifique de l"aluminium impose un angle de retour élastique beaucoup plus élevé. Sa limite d"élasticité détermine la façon dont il se déforme sous pression. Le cuivre offre une ductilité plus élevée et se comporte de manière plus prévisible avec un outillage standard. Pour obtenir une courbure précise à 90°, le cuivre a généralement besoin d"un angle de compensation de 1° à 2°. Vous le pliez à 92°. L"aluminium nécessite généralement un angle de compensation de 3° à 5°. Vous devez le plier à 95° ou plus pour atteindre la même position de repos à 90°. Les fabricants doivent ajuster l’ensemble de leur approche, la configuration de leurs outils et leurs paramètres logiciels lors du changement de matériaux.
Propriété matérielle | Cuivre (typique) | Aluminium (typique 6101-T6) |
|---|---|---|
Module d"élasticité | ~117 GPa | ~69 GPa |
Ductilité | Haut | Modéré à faible |
Overbend typique pour 90° | 1° - 2° (plier à 91°-92°) | 3° - 5°+ (plier à 93°-95°+) |
Multiplicateur du facteur K | 1,0x (référence) | ~1,2x (ajusté) |
L"aluminium présente un rapport ductilité/résistance inférieur à celui des profilés en cuivre traditionnels. Cette caractéristique a un impact direct sur le rayon de courbure minimum requis lors de la fabrication. Cela augmente considérablement le risque de fracture du rayon externe. Si la flexion excessive n’est pas contrôlée, le métal se fissurera le long de la ligne de tension. Les fabricants équilibrent la courbure agressive nécessaire à la compensation avec les limites de traction du matériau. Pousser le métal au-delà de sa limite d"élasticité dégrade l"intégrité structurelle. Cela réduit également la conductivité électrique de l’installation finale, créant des points chauds dans l’appareillage. Vous devez sélectionner un outillage qui respecte les limites physiques de l’état d’aluminium spécifique que vous traitez.
La compensation mécanique consiste à enfoncer le poinçon plus profondément dans la matrice en V. Ce processus physique pousse le matériau au-delà de l"angle cible. Il tient compte de la récupération élastique calculée du lot de métal spécifique. La flexion excessive en boucle ouverte, purement mécanique, présente de sérieuses limites dans l"atelier. Il manque un retour de capteur en temps réel pendant le cycle de pressage. Cela devient problématique lorsqu"il s"agit d"extrusions à haute résistance où la trempe varie légèrement d"un lot à l"autre. Les variations de trempe du matériau conduisent à des résultats incohérents sans ajustements dynamiques. Les opérateurs utilisant des systèmes en boucle ouverte s"appuient largement sur des tests de pliage manuels pour déterminer la profondeur de course correcte avant de lancer la production.
Les contrôleurs CNC utilisent des profils de matériaux préprogrammés pour éliminer les incertitudes de l"opérateur. Ils s"appuient sur des algorithmes d"analyse par éléments finis intégrés au système d"exploitation. Ces systèmes calculent l"angle de courbure exact requis pour des qualités spécifiques d"aluminium. Les systèmes en boucle fermée utilisent des codeurs angulaires ou des capteurs laser montés à proximité de la matrice. Ils mesurent le virage en temps réel à mesure que le vérin hydraulique descend. Cela permet à la machine d"ajuster la course de manière dynamique avant de relâcher la pression. Il garantit une précision absolue sur différents lots de matériaux. Le logiciel met continuellement à jour ses paramètres de compensation en fonction des retours des capteurs optiques.
Les matrices en V et les rayons de poinçonnage spécialisés sont conçus spécifiquement pour le traitement des conducteurs en aluminium . Ils s'adaptent aux rayons de courbure requis plus grands inhérents au métal. L'angle R a un impact important sur la gravité du retour élastique et la sécurité structurelle. Vous devez adapter précisément le rayon du poinçon à l’épaisseur du matériau. Cela évite les fissures pendant la phase de courbure agressive. Les matrices en cuivre standard présentent souvent des rayons trop serrés pour l'aluminium. L’utilisation d’une géométrie d’outillage inappropriée entraîne une défaillance immédiate des matériaux et des pièces rejetées.
Épaisseur du matériau | Rayon de perforation minimum (6101-T6) | Plage de retour élastique attendue |
|---|---|---|
1/4 pouce (6,35 mm) | 1/4 pouce | 3,0° - 4,0° |
3/8 pouces (9,5 mm) | 3/8 pouces | 3,5° - 4,5° |
1/2 pouce (12,7 mm) | 1/2 pouce | 4,0° - 5,5° |
5/8 pouces (15,8 mm) | 5/8 pouces | 4,5° - 6,0° |
Comparez l'investissement initial dans des machines équipées de capteurs en boucle fermée avec les retours opérationnels à long terme. Les systèmes en boucle fermée réduisent considérablement les rebuts en vérifiant les angles pendant la course. Ils éliminent les cycles manuels de test de pliage qui gaspillent les matières premières et le temps de l'opérateur. Recherchez une machine de traitement de barres omnibus en aluminium qui garantit des tolérances d'angle de ±0,3°. Cette précision doit être maintenue quelles que soient les variations mineures des lots de matériaux. Les systèmes en boucle ouverte nécessitent une intervention constante de l’opérateur. Ils ont du mal à maintenir des tolérances strictes dans les cycles de production à grand volume où la consistance des matériaux fluctue tout au long de la journée.
Évaluez soigneusement l"interface logicielle de la machine avant l"achat. Un système robuste permet aux opérateurs de saisir facilement des qualités d"aluminium spécifiques. Vous pouvez sélectionner les alliages 6101-T6 ou 1350 directement à partir d"un menu sur écran tactile. Vous spécifiez les états, les largeurs et les épaisseurs exactes. Le logiciel génère ensuite automatiquement des paramètres de compensation précis basés sur des données historiques. Cela réduit les erreurs de l"opérateur et accélère les temps de configuration entre les différentes séries de production. Les contrôleurs avancés permettent également aux utilisateurs d"enregistrer des profils personnalisés pour les extrusions propriétaires. Cette fonctionnalité s"avère inestimable lors du traitement de formes de barres omnibus non standard qui nécessitent des calculs de courbure excessifs uniques.
La précision du pliage dépend fortement de la qualité de la coupe initiale. L'emplacement des trous affecte également l'intégrité structurelle et la répartition des contraintes pendant le pliage. Insistez sur l’importance d’associer l’unité de pliage à des outils de précision en amont. Une configuration intégrée utilisant une unité de coupe fiable et une poinçonneuse de barres omnibus en aluminium garantit des bords sans bavures. Des points de référence exacts sont nécessaires pour des calculs de retour élastique prévisibles. Ils assurent une bonne assise dans la matrice de pliage. Des coupes mal alignées provoquent le déplacement de la barre omnibus pendant le cycle de pressage, ce qui ruine l'angle et vous oblige à mettre la pièce au rebut.
Les variations dans le processus d"extrusion modifient la limite d"élasticité d"un lot à l"autre. Les différences de traitement thermique modifient le comportement du métal sous contrainte mécanique. Ces facteurs modifient l"angle de retour élastique même au sein de la même qualité nominale de matériau. Vous devez tenir compte de ces incohérences pour maintenir des tolérances serrées. Un lot de 6101-T6 d"un fournisseur peut présenter un retour élastique de 4°, tandis qu"un autre présente un retour élastique de 4,5°. Les fabricants doivent suivre l"origine des matériaux et ajuster les paramètres de la machine en conséquence pour éviter des pics soudains de composants rejetés. La documentation du comportement des lots aide les opérateurs à anticiper les ajustements logiciels requis avant le premier virage.
Des ajustements mathématiques sont strictement requis pour la fabrication de l’aluminium. Le facteur K représente l"emplacement de l"axe neutre pendant la flexion. Il se déplace en fonction de l"épaisseur du matériau et du rayon de courbure choisi. Les fabricants exigent souvent un multiplicateur de 1,2x pour l"aluminium par rapport aux formules de cuivre standard. Cela garantit un développement précis du modèle plat avant le début de tout travail physique. Des jeux de barres plus larges répartissent également les contraintes différemment sur la matrice. La machine doit appliquer une pression uniforme pour éviter toute courbure ou torsion sur la largeur du conducteur.
Rapport rayon de courbure/épaisseur (R/T) | Facteur K du cuivre standard | Facteur K en aluminium ajusté |
|---|---|---|
R/T = 1,0 | 0.33 | 0.40 |
R/T = 1,5 | 0.38 | 0.45 |
R/T = 2,0 | 0.43 | 0.50 |
R/T > 2,0 | 0.50 | 0,50 (Centres des axes neutres) |
La compensation du retour élastique modifie la longueur à plat du jeu de barres. L’angle R plus grand a un impact direct sur ces dimensions critiques. Des calculs précis de longueur sont nécessaires avant que le matériau n’atteigne l’étape de découpe. Vous devez prendre en compte le facteur K spécifique à l"aluminium pour déterminer la longueur de coupe exacte. Cela garantit que les dimensions finales assemblées s’alignent parfaitement avec la conception de l’appareillage de commutation. Des calculs de mise à plat incorrects conduisent à des barres omnibus trop courtes pour atteindre leurs bornes de connexion. Cela oblige à une refonte complète et gaspille du matériel coûteux. Les équipes d"ingénierie doivent mettre à jour leur logiciel de CAO pour refléter les outils spécifiques utilisés dans l"atelier.
La température ambiante affecte l"élasticité du métal dans l"atelier. Les environnements froids peuvent rendre l’aluminium légèrement plus cassant pendant le travail du matin. Chauffer le métal n’est pas une solution viable pour les composants électriques. Les méthodes de bricolage telles que l"utilisation d"une torche et de lignes de marquage pour recuire des barres omnibus épaisses ne sont pas conformes. Ils compromettent structurellement le métal et détruisent sa puissance électrique. La fabrication de systèmes de distribution d"énergie à l"échelle industrielle nécessite le strict respect des protocoles de pliage à froid. Vous devez vous fier à la compensation mécanique plutôt qu"à la manipulation thermique pour obtenir la géométrie correcte.
La courbure agressive pousse les fibres extérieures plus près de leurs limites de traction. Cela risque de provoquer des microfractures qui dégradent la conductivité électrique au fil du temps. Vous devez exiger le strict respect des normes de rayon de courbure minimum. En règle générale, cela représente 1 à 2 fois l"épaisseur du matériau pour les profilés en aluminium standard. Utilisez des matrices de pliage polies réduisant la friction pour minimiser les contraintes de surface. Les rayures sur le rayon extérieur agissent comme des concentrateurs de contraintes. Ils favorisent la propagation des fissures lors de la phase de cintrage excessif. Inspectez régulièrement votre outillage pour garantir des surfaces lisses. La mise en œuvre d"un ressuage sur le premier article d"un nouveau lot permet d"identifier les microfissures invisibles avant le début de la production complète.
Défaut | Cause principale | Action Corrective |
|---|---|---|
Fissuration du rayon extérieur | Rayon de courbure trop serré pour l"épaisseur du matériau | Augmentez le rayon de poinçon ; vérifier l"état du matériau. |
Angle de courbure incohérent | Variation du lot de matériaux ; matrices usées | Effectuer des essais de pliages ; recalibrer la compensation CNC. |
Retour élastique asymétrique | Bords coupés mal alignés ; pression de matrice inégale | Vérifier l"équerrage de coupe en amont ; inspecter l’alignement de la matrice. |
Gallage superficiel | Manque de lubrification ; surface rugueuse de la matrice | Matrices en V polonaises ; appliquer un lubrifiant non conducteur approprié. |
Une dépendance excessive aux logiciels sans comprendre la métallurgie conduit à des erreurs catastrophiques. Cela se produit souvent lors de l’introduction de nouveaux fournisseurs de matériaux dans la chaîne de production. Établissez des procédures de test de pliage standardisées pour votre équipe. Exécutez ces tests pour chaque nouveau lot d’aluminium reçu. Cela calibre avec précision les paramètres de compensation du retour élastique de la machine CNC. Les opérateurs doivent savoir lire le métal. Ils doivent identifier les signes de blanchiment sous contrainte ou de micro-déchirure avant de lancer un lot de production complet.
Suivez ces étapes exactes pour une procédure de test de pliage appropriée :
Coupez un échantillon du nouveau lot de matériau à l"aide d"une scie de précision.
Mesurez l"épaisseur et la largeur exactes avec un pied à coulisse numérique.
Saisissez les dimensions et la qualité du matériau dans le contrôleur CNC.
Exécutez un test de pliage à 90 degrés en utilisant la configuration de matrice recommandée.
Mesurez l"angle de repos final avec un rapporteur numérique de précision.
Ajustez le paramètre de compensation dans le logiciel en fonction de l"écart mesuré.
Exécutez une deuxième éprouvette pour vérifier que les nouveaux paramètres sont vrais.
Les matrices usées modifient le coefficient de frottement lors de la flexion. Cela modifie directement le comportement du retour élastique et ruine la précision. Des capteurs optiques sales dans les systèmes en boucle fermée entraînent des calculs de flexion excessive inexacts. Mettez en œuvre immédiatement un programme strict de maintenance préventive. Une inspection régulière des outils et un étalonnage des capteurs sont obligatoires pour une précision constante. Nettoyez quotidiennement les lentilles laser pour garantir des mesures d"angle précises en temps réel. Remplacez les matrices en V qui présentent des signes de grippage ou d"usure excessive. La dégradation de l’outillage est l’une des principales causes de dérive des tolérances de pliage. Garder la machine propre empêche la poussière d"aluminium d"interférer avec les capteurs de course hydraulique.
Auditez votre équipement de pliage actuel pour déterminer s’il utilise des mécanismes de compensation en boucle ouverte ou fermée.
Mettez à jour vos formules de calcul de modèles plats pour inclure le multiplicateur du facteur K 1,2x pour tous les travaux de fabrication d"aluminium.
Mettez en œuvre un protocole d’essai de pliage obligatoire pour chaque nouveau lot d’extrusions d’aluminium arrivant dans votre installation.
Établissez un programme de nettoyage quotidien pour tous les capteurs optiques et encodeurs laser de vos unités de pliage CNC.
R : L"aluminium nécessite généralement une courbure excessive de 3° à 5° pour obtenir un angle de 90°. Le cuivre n’en nécessite généralement que 1° à 2°. Cette différence existe en raison du module d"élasticité plus faible de l"aluminium et des caractéristiques distinctes de limite d"élasticité.
R : Les machines CNC modernes utilisent des bases de données de matériaux intégrées et des algorithmes d"éléments finis. Ils utilisent des capteurs d"angle en temps réel pour ajuster automatiquement la profondeur de course hydraulique pendant le cycle de pliage, garantissant ainsi que le dépassement exact est appliqué avant de relâcher la pression.
R : Les calculs standard du facteur K doivent souvent être multipliés par environ 1,2 pour l"aluminium. Cela explique son rapport ductilité/résistance spécifique et le déplacement unique de l"axe neutre lors de la déformation.
R : Le chauffage localisé modifie la trempe et réduit le retour élastique, mais il est fortement déconseillé dans le traitement industriel. Cela compromet l’intégrité structurelle et les caractéristiques électriques du jeu de barres. Le pliage à froid avec compensation mécanique reste la norme industrielle stricte.
R : La fissuration se produit lorsque l"angle de courbure excessive dépasse les limites de traction du matériau au niveau du rayon extérieur. Cela est généralement dû à l"utilisation d"un rayon de courbure trop serré pour l"épaisseur et la trempe spécifiques de l"aluminium.
R : Oui. L’utilisation d’une machine de découpe de haute qualité garantit des bords carrés et sans bavures. Cela permet au jeu de barres de s"adapter parfaitement à la matrice de pliage, garantissant ainsi que les calculs de retour élastique CNC sont appliqués uniformément sur le matériau.
