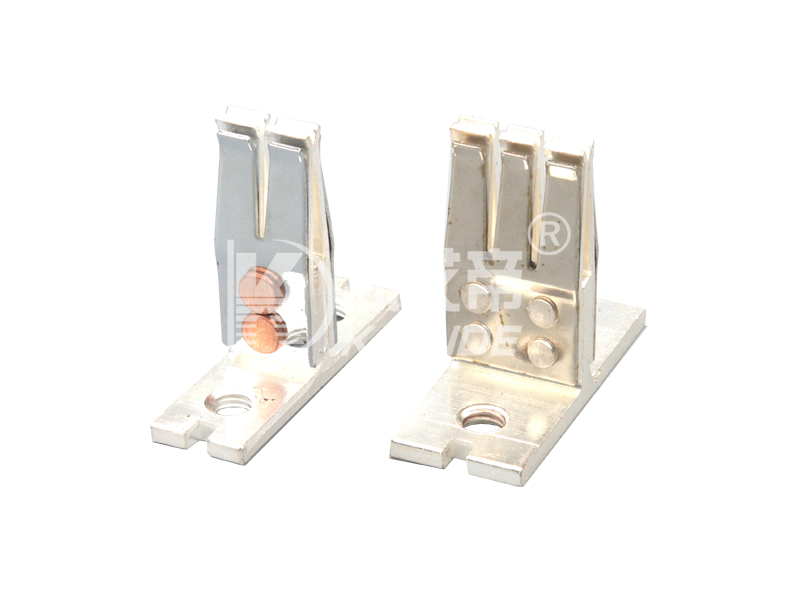

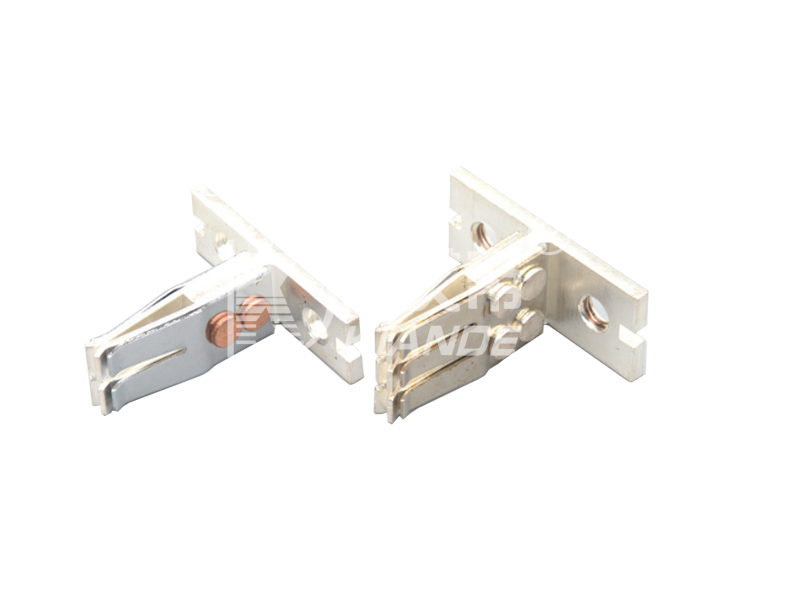

Broches en cuivre pour unité de dérivation

Broches en cuivre pour unité de dérivation

1. Spécifications du produit
   Tige de cuivre à haute conductivité usinée avec précision / à tête froide, argentée ou étamée, sert de borne enfichable pour les systèmes de canalisations préfabriquées.
   Il agit comme un « pont de courant amovible », permettant une mise sous tension rapide entre deux sections de jeu de barres ou entre un jeu de barres et un tableau.
2. Principales caractéristiques
   Matériau : Cuivre T2/TU2 (Cu ≥ 99,9 %), conductivité ≥ 56 MS/m.
   Placage : 3 à 8 µm d'argent en standard ; étain ou nickel en option ; conforme à la norme nationale ΔT ≤ 45 K.
   Conception : broche pleine monobloc avec queue moletée ou fendue, offrant une force d'arrachement ≥ 120 N/mm² après sertissage/coulée dans l'aluminium ou le cuivre.
   Tolérance : diamètre h7, longueur ±0,05 mm ; force d'accouplement 50–80 N, nominale pour ≥ 1 000 cycles d'insertion/retrait.
   Densité de courant : une seule broche de Φ8 mm transporte 180 A en continu à une température ambiante de 40 °C.
3. Applications
   Bouches enfichables des jeux de barres compacts
   Transitions à barres de cuivre sortantes BT sur les transformateurs
   Bornes à prise rapide dans les boîtes de dérivation des centres de données
   Sections à échange rapide des barres blindées de plate-forme pour le transport ferroviaire
4. Avantage d'interchangeabilité
   100 % compatible dimensionnellement avec les jeux de barres, les boîtes de dérivation et les coudes du fournisseur — aucun réusinage sur site n'est nécessaire.
