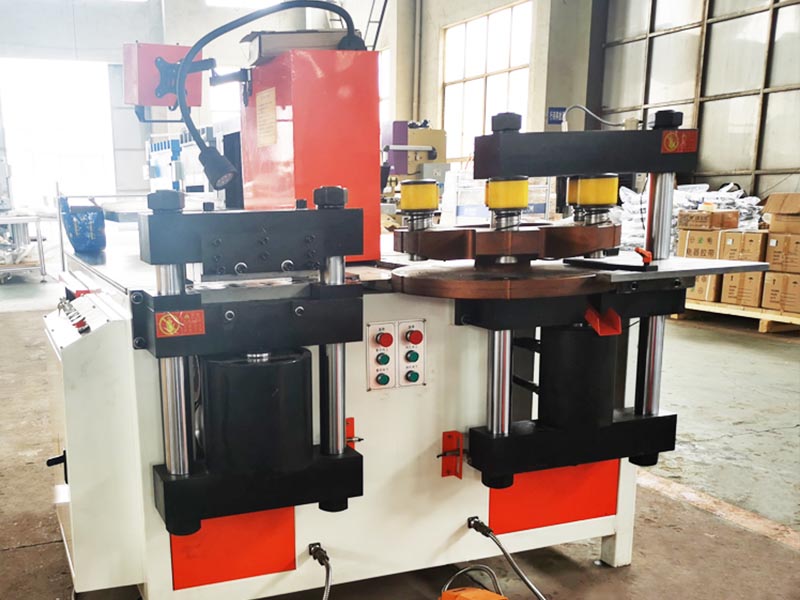

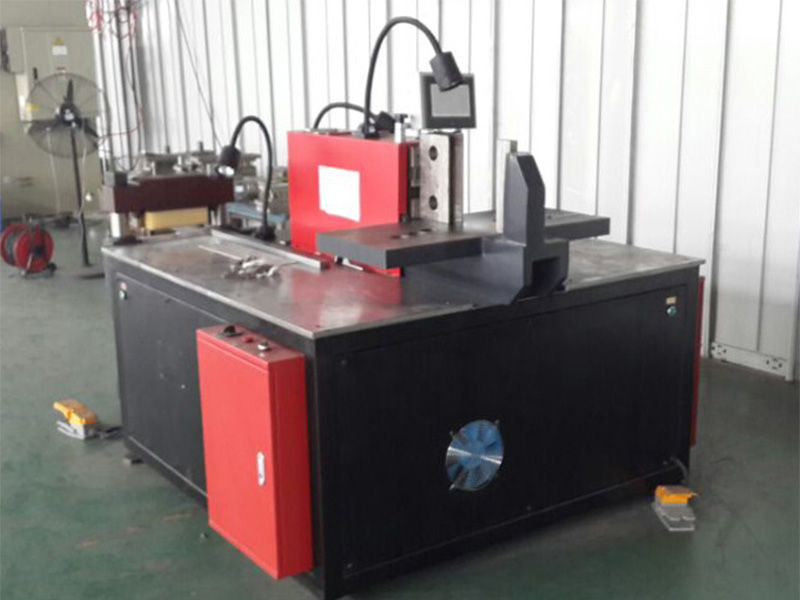

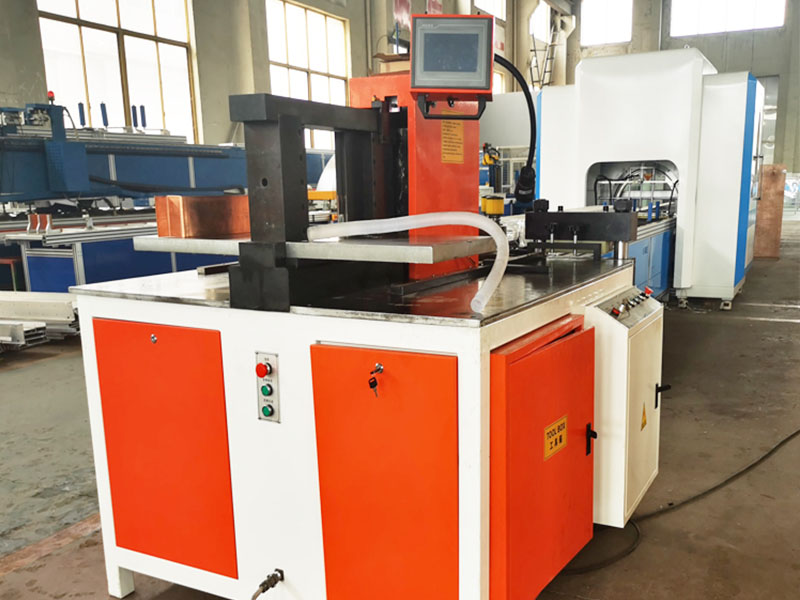

Machine de jeu de barres 3 en 1

La machine de poinçonnage et de découpe de cintreuse de barres omnibus 3 en 1 est conçue et fabriquée pour améliorer l'efficacité du travail et gagner du temps de travail. Il convient à la construction sur site dans les ateliers et aux travaux de transmission et de distribution d'énergie, ainsi qu'aux fabricants d'appareils électriques tels que les armoires de distribution d'énergie et les armoires de commande. , poinçonnage, pliage et autres fonctions.

Paramètre technique de la machine de jeu de barres 3 en 1

Dimension de l'établi (mm)	Poids de la machine (kg)	Puissance totale (kw)	Tension de fonctionnement (V)	Nombre d'unité hydraulique (Pic*Mpa)	Modèle de contrôle
Couche I : 15001200Couche II : 840370	1460	11.37	380	3*31.5	Pliage d'anges PLC+CNC

CONFIGURATION

Principaux paramètres techniques

	Matériel	Limite de traitement (mm)	Force de sortie maximale (kN)
Unité de poinçonnage	Cuivre / Aluminium	∅32 (épaisseur≤10) ∅25 (épaisseur≤15)	350
Unité de cisaillement		15160 (cisaillement simple) 12160 (cisaillement par poinçonnage)	350
Unité de pliage		15160 (pliage vertical) 12120 (pliage horizontal)	350
* Les trois unités peuvent être choisies ou modifiées en tant que personnalisation.

DESCRIPTION DU PRODUIT

La machine de traitement de jeux de barres multifonctionnelle est conçue par notre société et est la première poinçonneuse à tourelle en Chine. Cet équipement pouvait effectuer simultanément le poinçonnage, le cisaillement et le pliage.

AVANTAGES

Avec les matrices appropriées, l'unité de poinçonnage peut traiter des trous ronds, oblongs et carrés ou gaufrer une zone de 60*120 mm sur la barre omnibus.

Cette unité adopte un kit de matrices de type tourelle, capable de stocker huit matrices de poinçonnage ou de gaufrage, l'opérateur peut sélectionner une matrice de poinçonnage dans les 10 secondes ou remplacer complètement les matrices de poinçonnage dans les 3 minutes.

L'unité de cisaillement choisit la méthode de cisaillement unique, ne produit aucun rebut lors du cisaillage du matériau.

Et cette unité adopte une structure intégrale ronde qui est efficace et capable d'une longue durée de vie.

L'unité de cintrage peut traiter le cintrage au niveau, le cintrage vertical, le cintrage de tuyaux coudés, le terminal de connexion, le cintrage en forme de Z ou le cintrage par torsion en changeant les matrices.

Cette unité est conçue pour être contrôlée par des pièces PLC, ces pièces coopèrent avec notre programme de contrôle pour vous garantir une expérience de fonctionnement facile et une pièce de haute précision, et l'ensemble de l'unité de pliage est placé sur une plate-forme indépendante qui garantit que les trois unités peuvent fonctionner en même temps.

Panneau de commande, interface homme-machine : le logiciel est simple à utiliser, possède une fonction de stockage et est pratique pour les opérations répétées. Le contrôle d'usinage adopte la méthode de contrôle numérique et la précision d'usinage est élevée.
